Caldaia di pirolisi stessa

Sfortunatamente, una benedizione come il gas naturale non è ancora disponibile per tutti. Moltissime località non sono gassificate. In una tale situazione, le persone usano le caldaie elettriche oa combustibile solido per riscaldare le loro case. I primi sono costosi a causa dell'elevato costo dell'elettricità. Lo svantaggio del secondo è un'efficienza molto bassa: quasi la metà del calore "entra" nell'atmosfera. Aumentare l'effetto benefico e risparmiare calore aiuterà il processo di pirolisi. Le caldaie che funzionano su questo principio sono chiamate caldaie a pirolisi. Poiché i progetti industriali sono piuttosto costosi, le persone con la professione di saldatore, versate nei disegni e in grado di lavorare con gli strumenti, preferiscono creare una caldaia per pirolisi con le proprie mani.

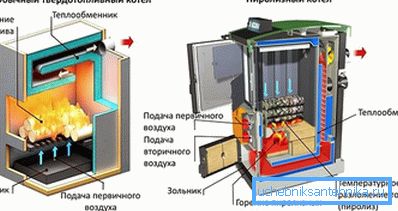

Principio di funzionamento

La caldaia a pirolisi è essenzialmente un dispositivo di riscaldamento a combustibile solido. Può lavorare su legno, carbone, mattonelle o pellet. Per ogni tipo di carburante fai i loro calcoli.

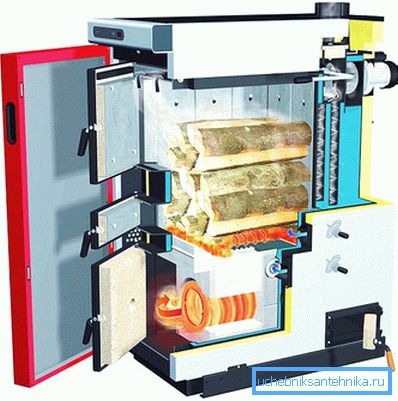

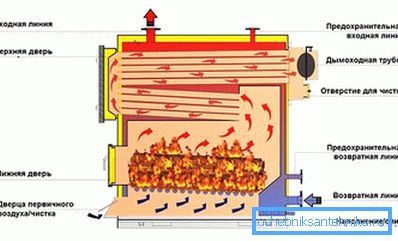

Il principio generale di funzionamento è che tutto il combustibile brucia con un accesso limitato all'aria. È servito tanto quanto è necessario per una combustione minima con il rilascio di gas, in cui sono presenti idrocarburi volatili e monossido di carbonio. Il gas ottenuto in questo modo entra in un'altra camera, si mescola con l'aria e brucia lì, emettendo un'enorme quantità di calore. A causa di questo metodo di combustione del carburante, non vi sono praticamente ceneri o emissioni nell'atmosfera e il riscaldamento del liquido di raffreddamento dura fino a due giorni su un carico.

progettazione componenti

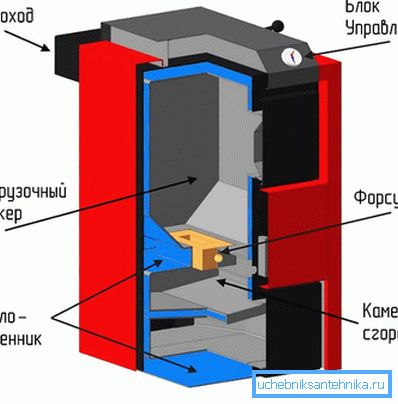

La caldaia di pirolisi del dispositivo è composta da:

• uffici per il carico di carburante - una camera di fuoco, con una porta;

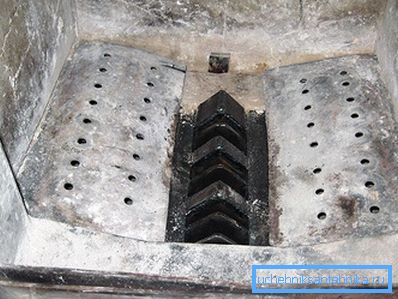

• camere di ricombustione - il gas emesso al suo interno brucia;
• soffiò, in cui si accumula la cenere;
• la porta inferiore, che chiude la camera di combustione del gas e soffia;
• ugelli attraverso i quali il gas entra nella camera di combustione;
• canna fumaria per la rimozione dei prodotti di combustione con un lembo per il controllo della combustione;
• un ventilatore che fornisce aria alla camera di ri-combustione;
• barre della griglia;
• serrande per l'alimentazione d'aria al forno;
• aperture per la pulizia di un deposito in un rame;
• drenare l'acqua dalla caldaia;
• tubi di uscita per l'alimentazione e il ritorno dell'impianto di riscaldamento;
• isolamento termico del corpo caldaia;
• equipaggiamento di sicurezza, che include sensori di spinta, manometro, sensore termico.

Sequenza di lavoro

Prima di iniziare i lavori per la produzione della caldaia dovrebbe considerare come farlo nel modo giusto. Di solito iniziano con l'esecuzione di calcoli, senza che sia impossibile progettare uno schema di assemblaggio. Va detto che gli errori nella fase dei calcoli possono in seguito trasformarsi in un funzionamento errato della caldaia, proprio come un'unità pericolosa può essere pericolosa. Se si eseguono i calcoli e il disegno stesso non funziona, è possibile ordinare questo lavoro a specialisti.

Secondo il disegno, sono fatti dei pezzi di metallo della caldaia. Per fare questo, avrete bisogno di metallo con uno spessore di 5 mm per la struttura interna e 3 mm per la placcatura dello scafo. Abbiamo anche bisogno di tubi in cui circola aria riscaldata, per questo il riscaldatore viene riscaldato. Avrete anche bisogno di un camino, serrande, porte, guarnizioni in fibra di vetro, un ventilatore. Tutto questo può essere acquistato nel negozio.

Per l'isolamento termico della camera di ricombustione, i mattoni di argilla refrattaria devono essere acquistati. L'isolamento del corpo della caldaia è fatto di materiali che mantengono bene il calore e film di pellicola.

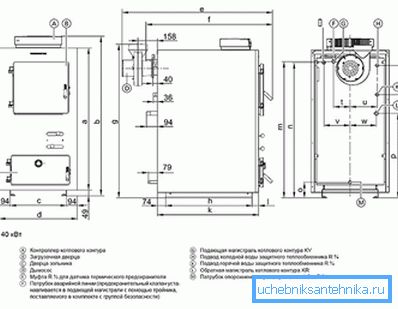

Ad esempio, considerare la produzione di una caldaia a 25 kW. Dal metallo abbiamo tagliato spazi vuoti di tali dimensioni:

1. Le pareti esterne del corpo della caldaia: dimensioni anteriori e posteriori di 1039? 618 mm, dimensioni laterali di 1039? 880 mm, dimensioni superiori e inferiori di 880? 618 mm.
2. Nella parete esterna anteriore della caldaia realizziamo aperture rettangolari per la fornace e il pozzo nero, che si trovano al centro. Le dimensioni della porta del forno sono 400 × 400 mm, il foro del forno stesso è 350 × 350 mm. Le dimensioni della porta fanno di più, perché è necessario fornire un posto per la scanalatura in cui verrà posata la guarnizione. Per semplificare la tua vita, puoi acquistare una porta pronta della misura giusta. Avere un foro a una distanza di 108 mm dalla parte superiore del pezzo. Le dimensioni esterne dello sportello del cassetto cenere sono 400 × 200 mm e le dimensioni del foro sono 350 × 150 mm. Avere un foro a una distanza di 88 mm dal fondo del pezzo. Sempre sulla parete frontale della caldaia è presente un foro rettangolare per l'aspirazione dell'aria e fori ovali per le maniglie degli smorzatori che regolano l'alimentazione dell'aria alla camera di postcombustione e alla canna fumaria.
3. Nella parete esterna posteriore della caldaia fare un buco per il camino, che è posto al centro. Le sue dimensioni dipendono dal diametro del tubo del camino. Prima di iniziare i lavori di montaggio della caldaia, viene acquistato pronto assemblato con una valvola.
4. Sulla parete posteriore orizzontalmente a una distanza di 202 mm dal centro e verticalmente, a una distanza di 373 mm si praticano dei fori per il ritorno del liquido di raffreddamento all'impianto di riscaldamento. Le sue dimensioni dipendono dal diametro del sistema di riscaldamento esistente.
5. Sono inoltre previste uscite per l'ingresso di acqua fredda nella caldaia e per l'alimentazione di acqua calda ad uno scambiatore di calore protettivo. Il diametro delle uscite di questi tubi da 3/4 di pollice. Posizionali orizzontalmente a una distanza di 200 mm dal centro. L'alimentazione verticale di acqua calda si trova a una distanza di 725 mm da un pavimento pulito. La distanza tra la fornitura di acqua calda e acqua fredda è di 255 mm. Anche orizzontalmente a una distanza di 145 mm dal centro e verticalmente a una distanza di 990 mm, tagliare i fori di alimentazione, pur prevedendo il posizionamento di un ugello per il gruppo di sicurezza.
6. Orizzontalmente a una distanza di 198 mm dal centro e verticalmente a una distanza di 980 mm viene tagliato un foro di mezzo pollice per l'accoppiamento del sensore termico. Nella parte inferiore del pezzo, a una distanza di 137 mm da un pavimento pulito nel centro, fare un foro per il tubo di svuotamento e il diametro del vaso di espansione ?.
7. Nel pezzo in lavorazione per la parte superiore della caldaia eseguire fori per il regolatore di uscita del circuito della caldaia. Le dimensioni sono standard, poiché sono acquistate in forma finita prima che la caldaia sia assemblata. L'altezza totale della caldaia dal piano pulito alla parte superiore del controller deve essere di 1190 mm.
8. Tagliare dal profilo metallico gambe a forma di U per la caldaia con una lunghezza di 765 mm.
9. Dalla lamiera con uno spessore di 5 mm, l'interno della caldaia è tagliato in dimensioni (w? R? C): forno 468? 780? 346 mm, camera postcombustore 468? 780? 256 mm, cappa 468? 780? 250 mm. La billetta del forno superiore viene allungata per saldare i tubi dello scambiatore di calore. Di conseguenza fornire un posto per i fori. Lo stesso è fornito nella cenere di billette inferiore.
10. Un'apertura rettangolare per un ugello 130 × 200 mm viene ritagliata nello spazio inferiore del vano fumi.

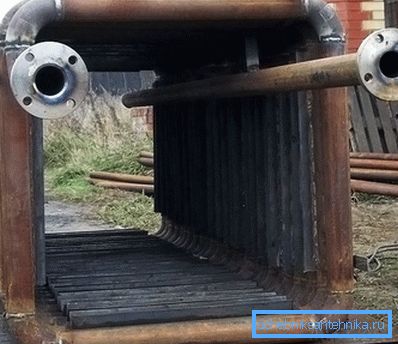

11. Tubi con un diametro di 50 mm per uno scambiatore di calore vengono tagliati per una lunghezza di 730 mm, in una quantità di 4 pezzi.
12. Tagliare i pezzi di tubo per la fornitura di rifornimento, ritorno, acqua calda e fredda. I diametri dei tubi sono selezionati in base al paragrafo 1 e la lunghezza è indicata nello schema.

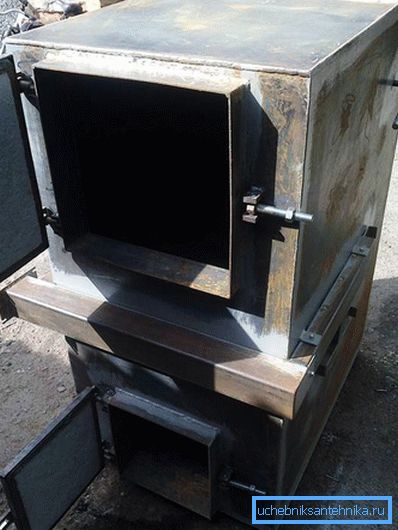

Le parti tagliate a misura con l'aiuto della saldatura ad arco sono combinate in un'unica struttura in base allo schema.

I fori per i tubi vengono tagliati con un seghetto alternativo (la caldaia è montata in casa). Fissare il camino con un chiavistello. Il suo punto estremo dovrebbe essere a 1289 mm rimosso dal bordo della maniglia della porta del forno. Dal bordo dell'imbuto a imbuto alla stessa maniglia dovrebbe essere 1101 mm. L'interno della camera di combustione del gas è murato con mattoni. Isolare anche la porta della camera.

Quando le parti metalliche della struttura interna sono montate sui montanti, la cassa esterna viene saldata. Sono necessari distanziali per evitare la deformazione del metallo. Porte, automazione e tutto ciò che è necessario secondo lo schema e in conformità con le dimensioni specificate in esso sono collegati alla caldaia finita. Le gambe della caldaia sono posizionate ad una distanza di 41 mm dal bordo esterno anteriore della caldaia. La distanza tra loro in larghezza dovrebbe essere 430 mm. La caldaia finita è avvolta in isolamento termico e inserita in una teca decorativa.

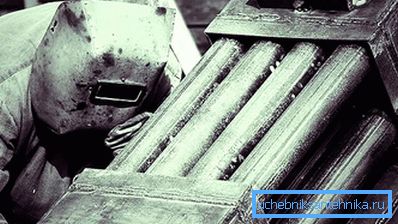

Alcune sfumature

Se tutto è calcolato e raccolto correttamente, allora non ci sarà praticamente fumo dal camino. Ci sono alcune altre sfumature:

1. Le dimensioni della caldaia dipendono dalla sua capacità.
2. La caldaia di una caldaia fatta in casa è leggermente superiore a quella delle caldaie industriali.
3. La configurazione della tramoggia del forno è preferibilmente rettangolare.
4. Per controllare la quantità di carburante e aria, è necessario creare un limitatore. È fatto di un tubo con un diametro di 76 mm e una lunghezza leggermente più lunga della caldaia. Un disco è saldato alla parte inferiore del tappo, che ha uno spazio di quattro centimetri con le pareti del tubo, e un foro è fatto per esso nel coperchio della caldaia.
5. Il tubo del refrigerante è realizzato con una curva per un maggiore trasferimento di calore.
6. La quantità di liquido refrigerante che entra nella caldaia è controllata da una valvola installata all'esterno della caldaia.

Quindi, la caldaia di pirolisi è pronta. Forse hai esperienza personale nella produzione di un tale dispositivo per il riscaldamento di una casa. Bene, ti saremo grati per le preziose istruzioni esposte nei commenti all'articolo.

Forse ti interesserà conoscere i materiali di accompagnamento del nostro sito:

• Caratteristiche della caldaia a condensazione
• Caratteristiche della scelta dei radiatori di riscaldamento
• Come fare un locale caldaia in una casa privata
• Che cosa sono i radiatori del vuoto

video

Come realizzare una caldaia a pirolisi 15-25 kW? Puoi scoprire questo guardando il video:

schemi

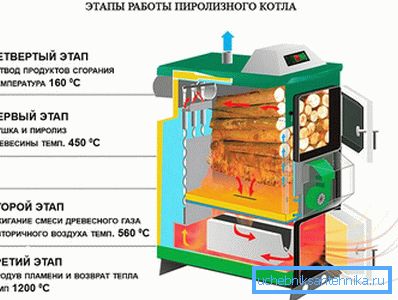

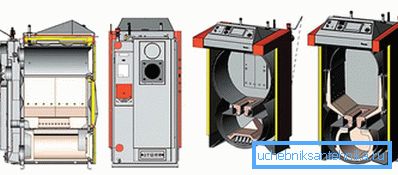

Grazie agli schemi, puoi capire meglio come funziona la caldaia per la pirolisi e quali sono i suoi vantaggi rispetto agli analoghi:
