Caldaia di riscaldamento per combustibile solido

Il costo di una caldaia per riscaldamento prodotta con un metodo industriale (indipendentemente dal tipo di combustibile, tranne quello elettrico), inizia a 13 mila rubli. Questi sono campioni a bassa potenza che sono in grado di riscaldare una piccola casa di campagna. La maggior parte dei proprietari di casa non sono adatti. Inoltre, non è sempre possibile utilizzare il gas naturale per il riscaldamento. È necessario considerare un combustibile solido alternativo, l'olio usato, l'elettricità. Per molte persone, il combustibile solido è più adatto: legno, carbone, mattonelle. Gli artigiani preferiscono fabbricare una caldaia per il riscaldamento a combustibile solido con le proprie mani. Ciò consente di risparmiare denaro e le mani hanno qualcosa da fare.

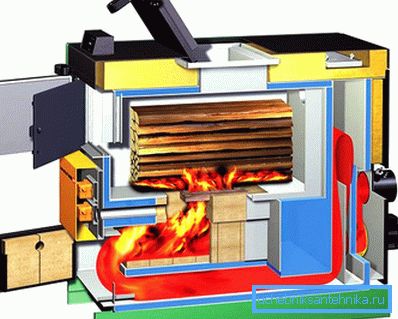

Componenti principali

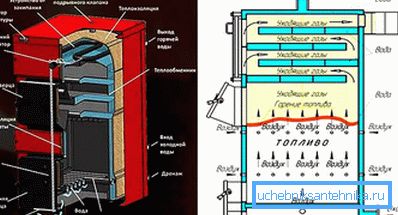

Le caldaie a combustibile solido sono costituite dai seguenti componenti:

• dipartimento per il carico di carburante;
• collezionista d'oro;
• valvole a farfalla;
• barre della griglia;
• serbatoio di stoccaggio dell'acqua;
• scambiatore di calore;
• camino.

tipi

Secondo il metodo di collocazione dello scambiatore di calore, le caldaie a combustibile solido sono:

• orizzontale - lo scambiatore di calore si trova nel piano orizzontale;
• verticale - lo scambiatore di calore è installato nella caldaia.

Una caratteristica della posizione orizzontale dello scambiatore di calore è la sua posizione inclinata. Tra il punto superiore e il punto inferiore (uscita del refrigerante nel sistema) la differenza di livello è di 1 cm. Le caldaie con uno scambiatore di calore verticale sono principalmente utilizzate per il riscaldamento.

In linea di principio, per la cottura è possibile utilizzare qualsiasi caldaia a combustibile solido. Per questo, è necessario fornire una superficie di cottura nel suo design.

strumenti

Per assemblare la caldaia, sono necessari strumenti e materiali.

strumenti:

• saldatrice ad arco;
• smerigliatrice angolare ("grinder") e mole da taglio per tagliare metalli;
• pinze;
• trapano elettrico con una serie di trapani;
• livello e roulette.

materiali:

• Mattone ignifugo
• Sabbia setacciata
• Clay.
• Lamiera di metallo spessa 5-8 mm. È meglio usare l'acciaio inossidabile, ma puoi usare l'acciaio.
• Griglie in ghisa.
• Angolo di metallo
• Tubi d'acciaio per acqua di sezione rettangolare e rotonda.
• Porte per il vano del carburante, ricevitore in oro.
• Comignolo
• Bypass o circolatore solo.

Se la circolazione forzata è fondamentale e il sistema di riscaldamento gravitazionale deve essere salvato come riserva, viene installato un bypass. Quando si lavora solo a circolazione forzata, installare una pompa.

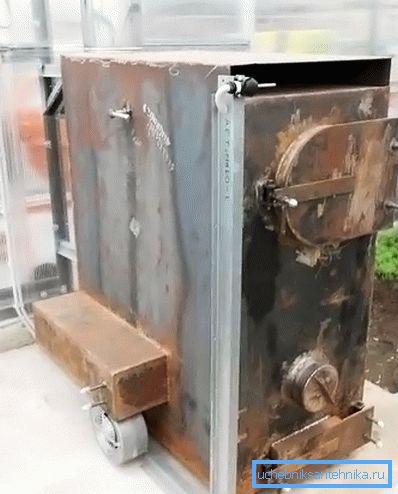

Produzione e assemblaggio di componenti

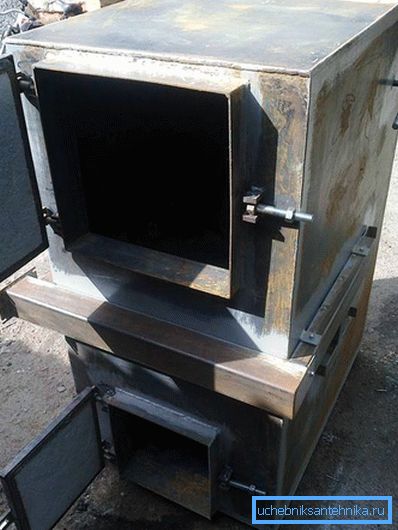

Iniziare i lavori per l'installazione della caldaia con le proprie mani con la stesura dello schema e dei disegni dell'assemblaggio. Secondo loro le dimensioni sono applicate su fogli di metallo. Marcando ritagliare la parte anteriore, posteriore, le pareti laterali e il fondo della caldaia. Di fronte alle aperture tagliate per le porte del carburante e dei ricevitori d'oro.

Se si tagliano le aperture con un tagliafiamme, quindi in modo che l'acciaio non "piombo", i fori vengono perforati attraverso gli angoli del pezzo, quindi il metallo viene tagliato dal centro verso i bordi lungo la marcatura.

Se si utilizza la smerigliatrice, i fori negli angoli della punta non sono necessari. Basta tagliare il metallo sul contorno desiderato. Anche in base alle dimensioni, tutte le parti metalliche della caldaia vengono tagliate.

L'installazione dello scambiatore di calore inizia con la realizzazione di fori nei tubi progettati per i rack. Hanno una sezione trasversale quadrata di cm 40 - 60. Nei tubi verticali, che si trovano nella parte anteriore, 4 fori di 5 cm di diametro vengono tagliati con un tagliafiamma, posizionandoli uniformemente su tutta la lunghezza del pezzo.

Fori tondi di 4 e 5 cm sono ricavati nei montanti posteriori: dal fondo del futuro scambiatore di calore vengono realizzati dei fori per l'alimentazione dell'acqua alla caldaia (ritorno) e dall'alto per l'alimentazione dell'acqua all'impianto di riscaldamento (alimentazione). Tutte le aperture dovrebbero essere lisce senza gli afflussi, che vengono eliminati con l'aiuto del "macinino". Saldare i tubi in un intero prodotto, mantenendo gli angoli di 90? sia verticalmente che orizzontalmente, producendo le aperture di estremità di tubi rettangolari (rack).

Le saldature dello scambiatore di calore finito vengono controllate per individuare eventuali perdite. A tale scopo, la linea di ritorno viene temporaneamente silenziata (in modo che l'acqua non defluisca) e attraverso il flusso viene riempita d'acqua.

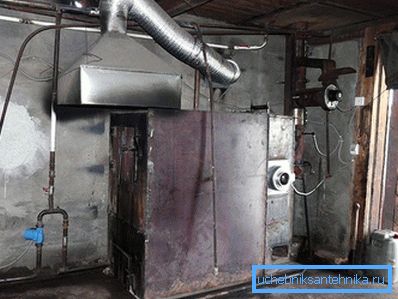

Caldaia montata nel luogo in cui è prevista l'installazione, perché tutti i dettagli sono molto pesanti e il suo spostamento nella forma finita è problematico. Una fondazione refrattaria deve essere prima equipaggiata. È fatto di mattoni refrattari. Affinché la muratura non si disperda, può essere rinforzata con angoli metallici sui bordi e mattoni tra loro per cementare la malta. La seconda variante della fondazione è un "cuscino" in cemento monolitico.

Le dimensioni della fondazione dovrebbero essere leggermente più grandi della base della caldaia. Una base di acciaio viene posizionata sulla fondazione - il fondo del bidone della cenere.

Le pareti del serbatoio in cui è installato lo scambiatore di calore sono disposte su di esso da mattoni refrattari, un bunker di carburante e un ricevitore di cenere sono dotati. La distanza tra lo scambiatore di calore e la parete è di 1 cm. Le barre della griglia sono installate nella parte inferiore del contenitore del combustibile. Nel muro di mattoni anteriore ci sono le aperture per la porta del serbatoio del combustibile e la porta del ricettacolo d'oro.

Le pareti esterne della caldaia sono rivestite di metallo, che è interconnesso da angoli disposti verticalmente. Le porte sono attaccate al rivestimento metallico. Per rimuovere il fumo di monossido di carbonio montato camino. Come installare questo nodo dipende dalla presenza o dall'assenza della superficie di cottura.

Se la caldaia verrà utilizzata per la cottura, il camino sarà montato sul lato, altrimenti - sopra la caldaia.

All'uscita della caldaia, il camino è dotato di una saracinesca per regolare la spinta. Il materiale per il tubo può essere diverso: mattone ignifugo, metallo, amianto. La cosa principale è raggiungere il livello desiderato di trazione per organizzare il processo di masterizzazione.

Per il funzionamento sicuro di una caldaia a combustibile solido, è possibile installare un serbatoio di espansione aperto, sensori di trazione e temperatura dell'acqua e un ventilatore.

Per evitare il surriscaldamento del liquido di raffreddamento e l'esplosione della caldaia, è necessario monitorare costantemente il livello dell'acqua e la temperatura di combustione. Se si utilizza solo la circolazione forzata, al momento dello spegnimento dell'elettricità durante il funzionamento della caldaia il rischio di esplosione dello scambiatore di calore aumenta notevolmente. Sii attento

video

Nel materiale video fornito, sarete in grado di conoscere visivamente il design della caldaia a combustibile solido:

disegni

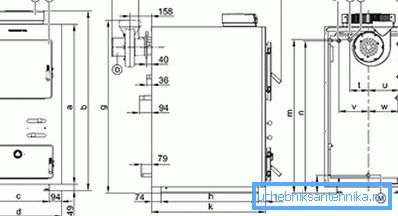

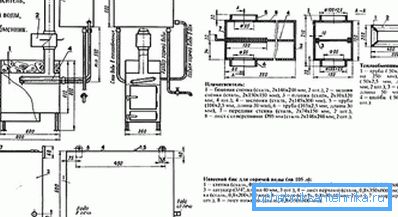

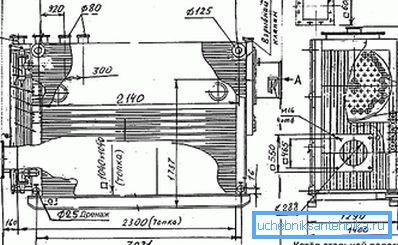

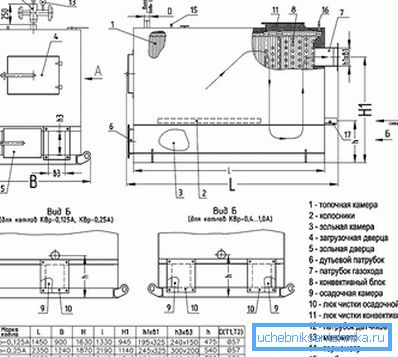

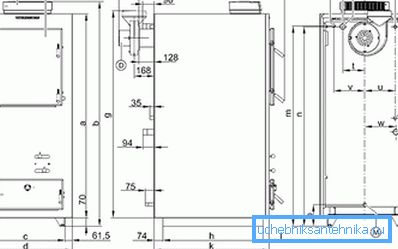

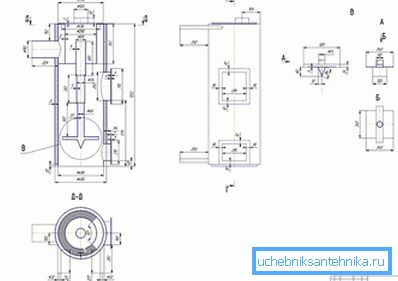

Nei disegni, è possibile considerare le caratteristiche di progettazione di una caldaia di riscaldamento a combustibile solido:
