Caldaia per tubi: come fare da sola un'unità semplice ed

Nella maggior parte dei casi, le caldaie a combustibile solido hanno uno svantaggio significativo: devono caricare costantemente parti di carbone, legna da ardere, mattonelle, ecc. Tuttavia, questo problema può essere evitato.

Puoi fare una caldaia per pirolisi da un tubo. Si riferisce a dispositivi a combustione lunga e può funzionare su tutti i tipi di combustibili solidi, anche su rifiuti combustibili.

Caratteristiche di un generatore di calore a propellente solido

Prima su come funziona l'apparecchio.

Principio di funzionamento

1. I dispositivi a lunga combustione funzionano con combustibili solidi senza fiamma per 10/16 ore. In questo caso, le unità di trasferimento di calore sono aumentate in modo significativo.
2. Il carburante brucia completamente. A causa di ciò, il costo operativo dell'unità diminuisce e il volume di rifiuti diminuisce.
3. Tali caldaie hanno un focolare capiente con un'area di combustione limitata e un'assunzione controllata di aria esterna..
4. Porzioni di combustibile in serie vengono caricate su di esse una volta ogni 10/16 ore.. Limitando il flusso di ossigeno nella caldaia, è possibile ottenere una lenta combustione del carburante ad alte temperature.
5. Se si intende fare una caldaia per fare il bagno con le proprie mani da un tubo, è possibile installare un serbatoio dello scambiatore di calore sul camino che riscalda l'acqua del bagno.

Fai attenzione! Riassumendo quanto sopra, è possibile caricare caldaie a combustione lunga una o due volte al giorno. Il sistema di riscaldamento funzionerà continuamente.

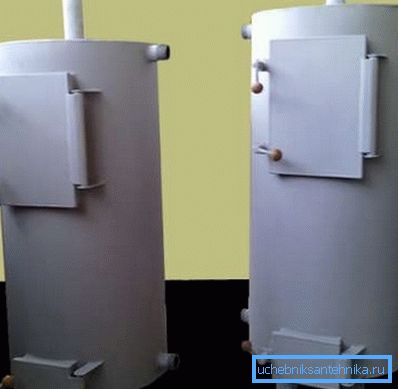

Design del dispositivo

1. La caldaia del tubo del fuoco è fatta meglio di tubi aventi una sezione trasversale di 300 mm. Lo spessore della parete deve essere di almeno 3 mm. Un metallo più sottile a causa delle alte temperature si brucerà rapidamente.
2. La lunghezza del tubo deve essere 80/100 cm. Il volume delle porzioni del combustibile caricato dipende da questo parametro.

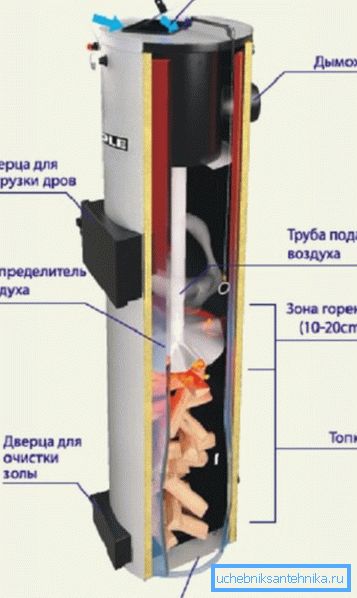

Di progettazione, il dispositivo è diviso in 3 sezioni.

1. Disponga il segnalibro del combustibile. La sua altezza può variare durante il consumo di carburante.
2. Terreno per la combustione e la generazione di calore. Lì il carburante brucia.
3. Area per la combustione completa. In esso, la cenere brucia, e i gas di scarico vengono scaricati.

Il dispositivo che limita l'area di combustione significa che il periodo di funzionamento dell'unità senza rifornimento di carburante è chiamato distributore d'aria.

1. Questo è un cerchio di metallo con uno spessore di 4/6 mm e un foro nel mezzo. Attraverso di esso con l'aiuto di un tubo telescopico l'ossigeno entra nel luogo di combustione.
2. Il distributore dovrebbe avere un diametro leggermente più piccolo della sezione trasversale del dispositivo. Quindi si muoverà senza ostacoli.
3. L'altezza dell'area di combustione è controllata dalla girante stessa e dalla larghezza delle sue pale. Il distributore d'aria ha un'altezza non superiore a 5 cm, altrimenti il ​​legno brucerà molto velocemente.

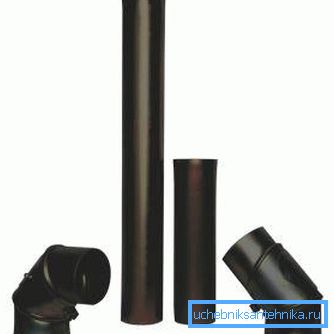

Il tubo di aspirazione dell'aria può essere reso monolitico o telescopico.

1. La sua sezione trasversale dovrebbe essere di circa 6 cm. Nel foro del distributore - non più di 2 cm. In caso contrario, la camera del carburante sarà saturata di ossigeno.
2. L'ossigeno può fluire nel tubo direttamente dallo spazio circostante o dalla camera di riscaldamento dell'aria, nella parte superiore dell'unità. Quindi la combustione sarà più stabile ed efficiente.
3. Il flusso di ossigeno nella camera può essere regolato da un lembo situato nella parte superiore del dispositivo.

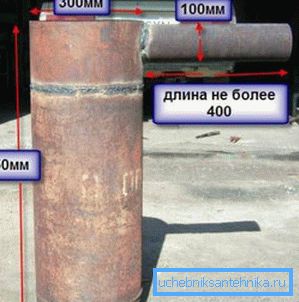

La caldaia autoportante a combustibile solido deve avere un camino dal camino per deviare i prodotti di combustione. Può essere saldato sul lato della caldaia, nella parte superiore della sua parete.

Fai attenzione! L'uscita del camino deve essere prima orizzontale. La lunghezza di questo segmento può essere di 40/50 cm. Tale dispositivo impedisce la formazione di trazioni in eccesso.

La parte inferiore della caldaia dovrebbe essere dotata di un cassetto cenere con una porta per raccogliere la cenere, le scorie e la cenere.

Per riscaldare il refrigerante per un sistema di riscaldamento dell'acqua di un edificio in due modi.

1. Serbatoio remoto montato attraverso il quale viene passato il camino. I prodotti di combustione riscaldati rilasciano calore all'acqua dell'impianto di riscaldamento.
2. Il tubo dello scambiatore di acqua passa attraverso la camera di combustione dell'unità. Nel serbatoio, l'acqua viene riscaldata da una bobina, che è collegata al tubo.

Il primo metodo è molto più semplice da implementare. È ideale se la caldaia viene trasformata in un bagno da un tubo. Il secondo metodo è più efficiente, tuttavia, e piuttosto complicato in esecuzione. È ottimale per un edificio residenziale.

Fabbricazione indipendente della caldaia

Inoltre, come montare la caldaia dal tubo con le proprie mani.

Cosa devi cucinare

Avrai bisogno di quanto segue.

1. Tubo in acciaio per l'alloggiamento dell'unità, con un diametro di 30 cm, con uno spessore della parete non inferiore a 3 mm.
2. Lamiera di ferro spessa 4 mm.
3. Tubi metallici: sezione 6 cm - per il condotto, con un diametro di 10 cm - per il camino.
4. Dispositivo di saldatura
5. Smerigliatrice angolare (es. Bulgaro).

Fai attenzione! La caldaia deve essere montata su un terreno rigorosamente orizzontale e piano. Spesso per questo devi versare un massetto di cemento.

Processo di lavoro

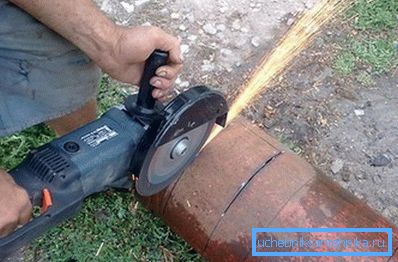

1. Innanzitutto, il tubo per il corpo viene tagliato alla lunghezza desiderata di 80/100 cm. Se l'altezza della caldaia è maggiore, sarà difficile posare il carburante.
2. Successivamente, i bordi del pezzo sono allineati.
3. Quindi il fondo è saldato al tubo da lamiera, se lo si desidera - gambe fatte di barra del canale.

1. Dopo che il distributore d'aria è fatto. Un cerchio viene tagliato da un foglio di acciaio, la cui sezione trasversale è 2 cm più piccola del diametro interno del corpo. Viene praticato un foro nel centro del cerchio, con un diametro non superiore a 2 cm.

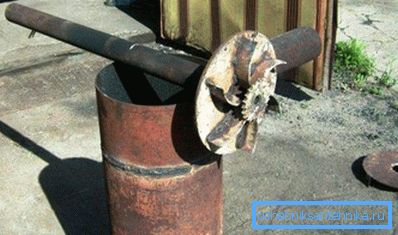

2. La girante con pale in lamiera d'acciaio è saldata sul fondo del distributore d'aria. Dovrebbero essere non più di 5 cm di larghezza.
3. Il tubo del condotto deve essere saldato sulla parte superiore del regolatore, in modo che il foro del distributore si trovi al centro della sua sezione.

1. L'istruzione avverte che l'altezza del condotto deve essere almeno pari al 100% dell'altezza del corpo dell'unità. La parte superiore del tubo deve essere dotata di un ammortizzatore che regolerà il flusso d'aria.
2. Nella parte inferiore del dispositivo è necessario creare una porta per il cassetto cenere. Per questo grinder tagliare un rettangolo di lamiera d'acciaio. Quindi si inarca. Successivamente, una maniglia e le cerniere sono saldate ad esso.
3. Nella parte superiore dell'unità è il camino saldato. In primo luogo, il tubo dovrebbe andare orizzontalmente, quindi è passato attraverso lo scambiatore di calore del sistema di riscaldamento, che ha la forma di un serbatoio.
4. Ora resta da fare il coperchio della caldaia. Dovrebbe avere un foro sotto il tubo del distributore d'aria. Il coperchio deve essere fatto in modo che si adatti perfettamente al focolare dell'unità. Altrimenti, il dispositivo fumerà. (Vedi anche l'articolo Tubo camino in acciaio inox: caratteristiche.)

conclusione

Se la caldaia descritta è stata eseguita e utilizzata correttamente, sarà economica e sicura. Un tale dispositivo può funzionare su qualsiasi combustibile solido, anche rifiuti domestici infiammabili.

Il video in questo articolo sarà molto più interessante.
