Caldaie a combustibile solido kcm: semplicità, affidabilità

Nei negozi per la vendita di climatizzatori scegliere tra un numero enorme di dispositivi diversi che operano su determinati tipi di energia. Tuttavia, tra le unità a combustibile solido, le caldaie di riscaldamento del КЧМ dell'impianto di Kirov, che saranno discusse in seguito, sono meritatamente rispettate. La loro forza leggendaria, così come il rapporto qualità-prezzo ottimale, è noto a tutti gli specialisti nella progettazione di sistemi di riscaldamento.

Descrizione dell'attrezzatura

Caratteristiche del design

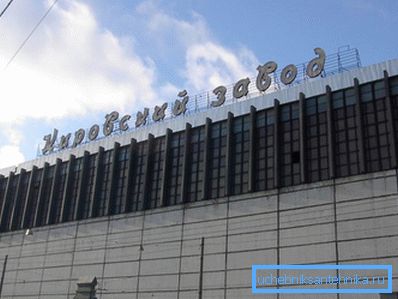

Società a responsabilità limitata Kirovsky Zavod produce vari prodotti in ghisa da oltre 260 anni.

La gamma di prodotti fabbricati dalla società comprende:

• bagni di ghisa;
• vassoi;
• scaldabagni;
• parti per la fabbricazione di caminetti e stufe;
• elementi decorativi in ​​ghisa (tombini delle fognature, reticoli di tempesta);
• cast artistico.

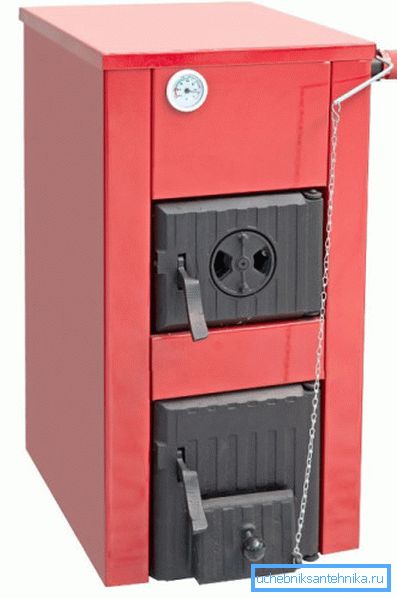

Tuttavia, i prodotti più noti dello stabilimento sono le caldaie a combustibile solido di CWM, che sono caratterizzate da una maggiore durata, alta efficienza e costi democratici.

Queste unità hanno caratteristiche di design uniche che raramente si trovano in apparecchiature simili di altri produttori:

1. Scambiatore di calore sezionale. La maggior parte delle caldaie a combustibile solido sono dotate di scambiatori di calore integrali e, di conseguenza, hanno una potenza fissa.

La caldaia a combustibile solido KCM ha diverse sezioni in ghisa attraverso le quali circola il refrigerante. Aumentando o diminuendo il loro numero, è possibile regolare la potenza senza apportare ulteriori modifiche al design.

1. versatilità. La principale fonte di energia per la caldaia, come suggerisce il nome, è il combustibile solido - legno o carbone. Tuttavia, se necessario, il dispositivo può essere facilmente aggiornato per la combustione di gas, diesel, olio motore usato e così via.

È necessario riattrezzare il bruciatore, che richiederà un po 'di tempo, e collegare la conduttura che fornisce il vettore energetico.

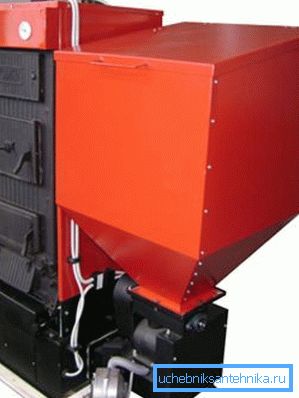

Sono disponibili anche bunker a vite senza fine, montati sulle caldaie KCM. Con il loro aiuto, è possibile dotare il sistema di riscaldamento più autonomo sul combustibile solido, che sarà il pellet o gli scarti di produzione della lavorazione del legno.

Suggerimento: La caldaia a combustibile solido KCM può essere utilizzata per l'installazione del sistema di climatizzazione di una casa privata nel villaggio in cui il gas non è ancora stato condotto. Successivamente, quando viene raggiunta la sezione del gas di alimentazione, l'apparecchiatura può essere facilmente riconfigurata con un altro tipo di combustibile senza smantellare l'impianto di riscaldamento.

Per le reti climatiche domestiche per uso individuale, la caldaia di riscaldamento KCM-5 è più spesso utilizzata, ha 3 o 4 sezioni di scambiatori di calore e può facilmente fornire una casa con un'area da 150 a 200 metri quadrati con il calore.

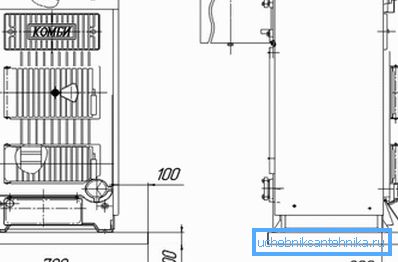

Strutturalmente, l'unità di riscaldamento dell'impianto di Kirov è costituita dai seguenti elementi:

1. Scambiatore di calore in ghisa sezionale. Questo è l'elemento principale della caldaia, dove, a causa della combustione di qualsiasi combustibile, il mezzo di riscaldamento che entra nella caldaia viene riscaldato.

L'ingresso a cui è collegato l'impianto di riscaldamento si trova nella parte inferiore della prima sezione. Di conseguenza, il canale di uscita si trova sul bordo superiore di quest'ultimo.

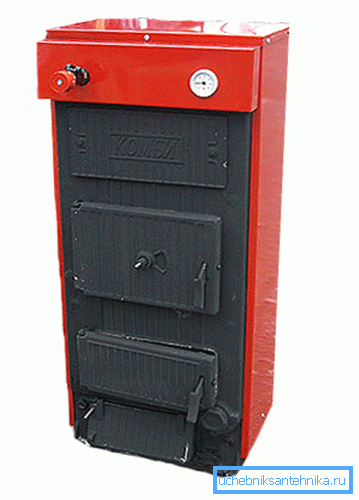

1. le porte. La caldaia ne ha tre.

Tutti si trovano sul bordo superiore del riscaldatore, ma ognuno di essi ha le sue differenze:

• caricamento - necessario per il carico di carburante, ha diverse aperture che forniscono l'accesso di aria secondaria;
• cenere - serve a rimuovere cenere e cenere, nonché a regolare il volume del flusso d'aria che entra attraverso la griglia nella camera di combustione;
• shurovochnaya: necessario per mantenere la modalità di combustione.

Fai attenzione! Il volume d'aria che entra attraverso la camera di cenere può essere regolato manualmente (con una vite) o con un regolatore di spinta elettronico controllato da termostati.

1. Tubo di fumo. Situato nella parte posteriore della caldaia. Dotato di un ammortizzatore che consente di regolare il volume dei gas di scarico.
2. alloggiamento. La particolarità della caldaia è che tutto il suo corpo è protetto da materiale termoisolante. Ciò consente di aumentare l'efficienza del lavoro e proteggere la persona che lavora con il dispositivo da ustioni. Per prevenire la corrosione, l'involucro è verniciato a polvere sulla parte superiore.

1. termometro. Fa parte del sistema di sicurezza. Misura la temperatura del liquido di raffreddamento nelle sezioni dello scambiatore di calore e visualizza le letture sul pannello frontale, dove sono facili da leggere. In caso di superamento della velocità consentita, è necessario prendere immediatamente le misure per il raffreddamento della caldaia.

Vantaggi e svantaggi

Come qualsiasi altro dispositivo inventato dall'uomo, la caldaia KCM-5 ha sia vantaggi che svantaggi.

Gli aspetti positivi dell'utilizzo delle apparecchiature climatiche descritte includono:

1. Lunga durata. Grazie alla ghisa di alta qualità e alla robusta custodia, il dispositivo di riscaldamento vi servirà per almeno 25 anni, praticamente senza modificare le sue proprietà del consumatore.
2. versatilità. Come accennato in precedenza, con l'aiuto delle parti fornite o acquistate, è possibile convertire la caldaia in quasi tutti i tipi di carburante.

È possibile modificare i tipi di energia utilizzati in base al loro costo, disponibilità al momento e solo il proprio desiderio.

1. Facilità di manutenzione. Il design della caldaia in ghisa dello stabilimento Kirov è così semplice che è possibile eseguire facilmente la manutenzione ordinaria senza attirare specialisti costosi.

Inoltre, avendo piccole abilità nell'impianto idraulico, puoi farlo tu stesso per risolvere piccoli problemi. Sebbene, si noti, eventuali malfunzionamenti nel funzionamento dell'apparecchiatura sono estremamente rari.

1. estensibilità. La quantità di energia termica prodotta dalla caldaia dipende da quante sezioni ha lo scambiatore di calore. La potenza della caldaia può variare nel range da 20 a 80 kW. Questa è una delle soluzioni di combustibile solido più flessibili per le singole reti di riscaldamento.
2. Alta efficienza. A causa dell'isolamento termico di alta qualità dello scafo e di altre soluzioni ingegneristiche, l'efficienza della caldaia nello stabilimento di Kirov è ad un livello abbastanza alto - almeno il 78%.

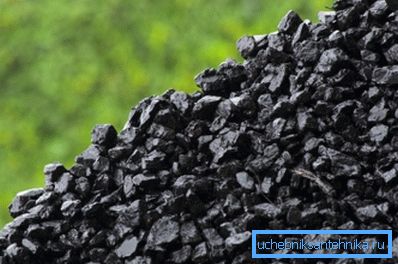

Fai attenzione! Tali indicatori di prestazione possono essere raggiunti utilizzando solo carburante di alta qualità. Quindi, il contenuto di umidità del legno non dovrebbe superare il 20%. Per quanto riguarda il carbone, è consigliabile acquistare antracite con una frazione fino a 60 mm.

Considerate le caldaie e gli svantaggi considerati. Uno dei più importanti è l'elevato consumo di combustibile solido durante il funzionamento e, di conseguenza, il breve tempo di funzionamento continuo senza intervento umano.

Inoltre, se confrontiamo l'efficienza della caldaia del KChM con la pirolisi (generatore di gas), allora i primi sono piuttosto arretrati.

E l'ultimo - la necessità di una pulizia periodica. Non importa quanto bene sia bruciata la legna da ardere nella fornace, dopo di essa rimane una grande quantità di cenere e di cenere, dalla quale deve anche essere smaltito manualmente.

Installazione della caldaia

Durante l'installazione delle apparecchiature climatiche qui descritte, è necessario rispettare rigorosamente i requisiti indicati nelle istruzioni di installazione. Ciò non solo aumenterà la vita utile dell'unità, ma proteggerà anche le persone che lo servono da ferite e altri problemi.

Quindi, durante il posizionamento della caldaia KCM nel locale caldaia, prestare attenzione alle seguenti sfumature:

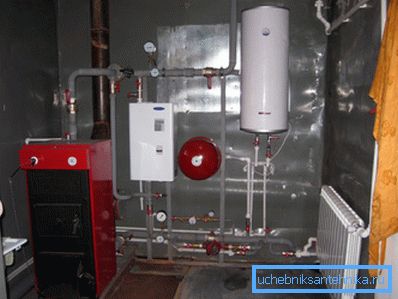

1. La distanza dal bordo posteriore al muro più vicino della stanza deve essere di almeno 2,5 metri. È inoltre necessario che i bordi laterali non distano meno di un metro dalle pareti della stanza.

Deve essere previsto un accesso libero al tubo di derivazione posteriore attraverso il quale vengono rimossi i prodotti della combustione: le dimensioni dello spazio richiesto per questo sono di almeno 40 per 40 cm.

È necessario occuparsi della comodità di caricare il carburante. Per facilitare il movimento del fuochista, l'area libera davanti al fronte del dispositivo di riscaldamento non deve essere inferiore a 1 metro quadrato. metro. Questo renderà più facile far saltare la legna da ardere e pulire la cenere dai residui di carburante.

1. Le misure di sicurezza antincendio devono essere osservate. Il pavimento prima di installare la caldaia su di esso deve essere coperto con materiale non combustibile. I bordi delle protezioni devono avere una dimensione minima di 40 cm.

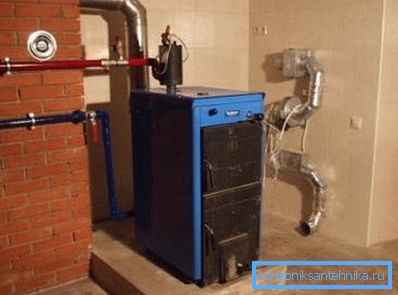

Suggerimento: Migliore durante la costruzione del locale caldaia per realizzare uno speciale piedistallo in cemento armato con barre metalliche. Quindi la caldaia avrà una base affidabile, che è anche assolutamente a prova di fuoco.

Inoltre, per evitare un incendio vicino all'unità è vietato immagazzinare carburante. Si consiglia di sistemare il magazzino principale separatamente dalla caldaia e l'alimentazione giornaliera non deve trovarsi a meno di mezzo metro dalla caldaia funzionante.

1. Come refrigerante per l'impianto di riscaldamento, è preferibile utilizzare acqua addolcita filtrata da impurità meccaniche.

Si consiglia di non usare duramente per evitare la formazione di incrostazioni nello scambiatore di calore della caldaia e nei tubi. È possibile versare l'antigelo nella rete di riscaldamento, ma prima è necessario leggere il manuale di istruzioni e assicurarsi che il liquido non danneggi le parti in ghisa della caldaia.

La procedura di connessione stessa è la seguente:

• in primo luogo, la caldaia è installata su un piedistallo o una guarnizione, il livello viene controllato e i supporti sono fissi (è necessario raggiungere la completa stabilità dell'unità sul supporto, la minima deviazione dall'orizzontale può portare alla formazione di incrostazioni nello scambiatore di calore e ridurre la durata di vita dell'apparecchiatura);

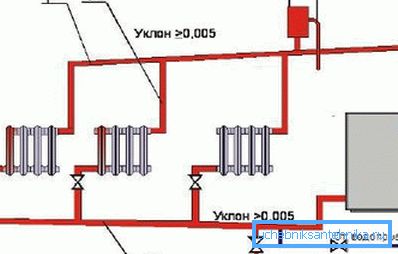

• i tubi sono collegati alle connessioni di ingresso e uscita (è consigliabile farlo attraverso le valvole, in modo da poter interrompere la corrente del refrigerante e smantellare l'unità in caso di guasto o di sostituzione);
• Un camino verticale è collegato all'ugello responsabile della rimozione dei prodotti di combustione (è desiderabile fissare un pezzo speciale nella parte inferiore del tubo che è necessario per raccogliere la condensa che si forma sulle pareti durante il funzionamento della caldaia);
• dopo l'installazione, il sistema è crimpato (per questo è possibile utilizzare uno speciale dispositivo pneumatico).

conclusione

Caldaia a combustibile solido KCHM - un ottimo dispositivo per uso domestico come unità di riscaldamento. Ma affinché il sistema climatico funzioni normalmente, è necessario prestare molta attenzione all'installazione dei tubi, alla scelta del serbatoio di espansione e all'installazione dei radiatori.

Su come eseguire correttamente tutte le azioni sopra elencate, puoi imparare dal video in questo materiale.
