Caldaie a doppio circuito di riscaldamento - garanzia di

Non sempre il sistema di riscaldamento centralizzato e l'acqua calda funzionano perfettamente. Più spesso ci sono situazioni in cui la temperatura dell'acqua nelle batterie lascia molto a desiderare, lo stesso problema si verifica con l'acqua calda. La caldaia di riscaldamento a doppio circuito sarà una vera salvezza in questa situazione.

Cosa fa l'installazione della caldaia

Il risultato più importante è l'indipendenza dall'operazione di fornitura di acqua calda e riscaldamento centralizzato. La cosa principale è mantenere il flusso di acqua fredda, e il suo riscaldamento fornirà la caldaia.

La caldaia a doppio circuito offre vantaggi quali:

• le caldaie non occupano così tanto spazio, quindi possono essere installate anche in piccoli appartamenti cittadini, dove la mancanza di spazio libero è un fenomeno comune. Non è necessario assegnare una stanza separata per loro;

• La stragrande maggioranza dei modelli moderni è dotata di dispositivi per la regolazione del funzionamento del riscaldamento. A causa di ciò, è possibile ottenere un microclima ottimale nell'appartamento;

Fai attenzione! Oltre a regolare l'operazione di riscaldamento, c'è anche un notevole risparmio nel costo del riscaldamento.

• la sicurezza dopo l'installazione della caldaia a casa non è ridotta, i produttori utilizzano la protezione multi-dispositivo contro il surriscaldamento, quindi anche se un bruciatore si guasta, si spegnerà semplicemente e non accadrà nulla di terribile.

Ci sono diversi difetti minori:

• l'acqua calda inizierà a scorrere non immediatamente, ma dopo un po 'di tempo, è tipico per l'acqua calda corrente. Il fatto è che una caldaia di riscaldamento a doppio circuito deve avere rapidamente il tempo di scaldare l'acqua fredda che passa attraverso il tubo, e ci vorrà del tempo;

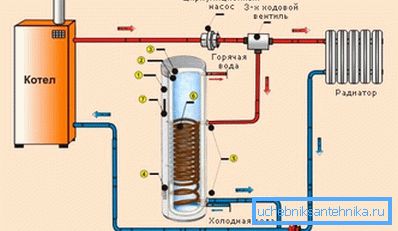

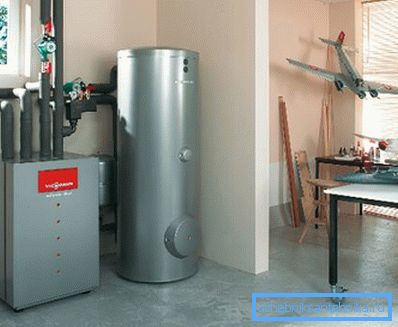

Fai attenzione! Se la necessità di acqua calda è grande, allora ha senso fermarsi allo schema di approvvigionamento di acqua calda cumulativa (HWS). In questo caso, viene installata una caldaia in cui sono conservate diverse dozzine di litri di acqua calda.

• quando lo si utilizza per la fornitura di acqua calda, l'acqua calda viene fornita solo in un punto di smantellamento. Se l'area dell'appartamento / casa è grande, non è molto comoda;
• tubare una caldaia per riscaldamento a doppio circuito è più complicato di uno a circuito singolo.

Classificazione della doppia caldaia

La classificazione di un tale dispositivo può essere eseguita secondo diversi criteri, ad esempio, per tipo di accensione, metodo di installazione, tipo di combustibile, ecc. Prima di scegliere un particolare modello, sarebbe bello, almeno in una forma generale, conoscere i tipi di dispositivi simili.

Con il metodo di installazione può essere identificato:

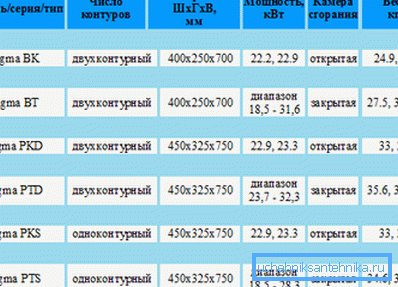

• modelli a parete - usato spesso negli appartamenti di città;

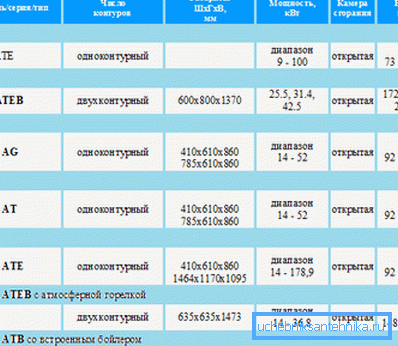

• analoghi da pavimento - sono più potenti, ma occupano anche posti non come un esempio. Tali modelli sono più spesso utilizzati nelle case private e vengono fornite stanze separate per loro.

Le caldaie a doppio circuito possono essere classificate per tipo di lavoro:

• con una camera di combustione aperta (il secondo nome è atmosferico) - si distinguono per il basso costo, ma l'efficienza è bassa, la temperatura dei gas all'uscita è di circa 1000? L'aria per bruciare carburante viene prelevata direttamente dalla stanza in cui è installata la caldaia;
• modelli turbocompressi - qui la camera è già chiusa e la combustione del carburante avviene con maggiore efficienza;

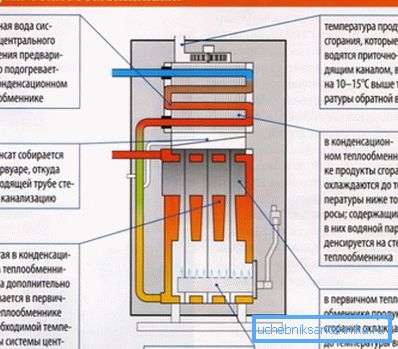

• Caldaie a condensazione - ad oggi, in termini di efficienza, forse l'opzione migliore. All'uscita, i gas hanno già una temperatura dell'ordine di 500 ° C, cioè l'efficienza del dispositivo è superiore (secondo i produttori, di circa il 30% rispetto agli analoghi atmosferici). L'unico svantaggio è il costo, il prezzo del modello di condensazione può essere diverse volte superiore al valore del "aspirato".

Per tipo di ignizione può essere identificato:

• modelli con accensione elettronica, in questo caso l'automazione controllerà il funzionamento del bruciatore in base alla temperatura del liquido di raffreddamento;
• e dispositivi in ​​cui l'accensione viene eseguita utilizzando un piezo. Il vantaggio principale può essere considerato l'indipendenza dall'elettricità, tali dispositivi sono spesso utilizzati nelle case di campagna e nelle case di campagna, dove potrebbero verificarsi interruzioni di corrente.

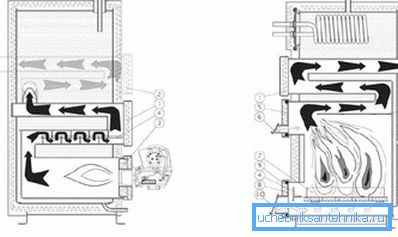

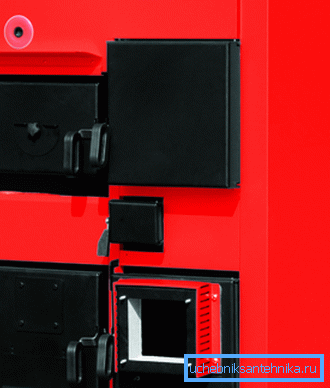

Caldaie di riscaldamento a doppio circuito separate. Tali dispositivi sono destinati all'uso simultaneo in 2 tipi di carburante. Sono utilizzati fasci di legna da ardere, gas - gasolio, legna da ardere - gasolio, gas - elettricità, ecc .. La principale differenza rispetto ai dispositivi convenzionali è che ci sono 2 camere di combustione contemporaneamente (una per combustibili gassosi e solidi).

Inoltre, abbastanza spesso sono dotati anche di riscaldatori elettrici, tuttavia, in questo caso, l'elettricità funge da assicurazione e non la principale fonte di calore. Quando si sostituisce il carburante, è sufficiente cambiare il bruciatore, questo viene fatto a mano senza chiamare specialisti.

Fai attenzione! È possibile collegare più di un sistema di riscaldamento a tali dispositivi, perché ci sono diverse uscite. Quindi il lavoro di 2 o anche più circuiti di riscaldamento può essere fornito con una caldaia a doppia alimentazione.

Ulteriori informazioni sul dispositivo e il principio di funzionamento della caldaia a doppio circuito

In poche parole, il principio di funzionamento di qualsiasi caldaia può essere descritto abbastanza semplicemente. Il combustibile viene bruciato, l'energia rilasciata viene utilizzata per riscaldare l'acqua, che viene quindi fornita ai tubi dell'impianto di riscaldamento o alla conduttura dell'acqua calda. Questo è un approccio piuttosto semplicistico, quindi ha senso considerare più in dettaglio l'operazione e il dispositivo della caldaia.

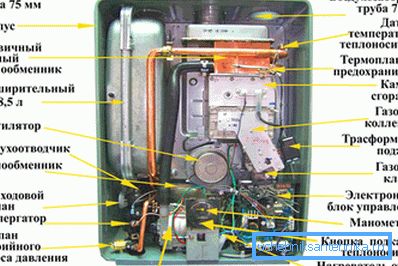

Dispositivo di caldaia a 2 circuiti

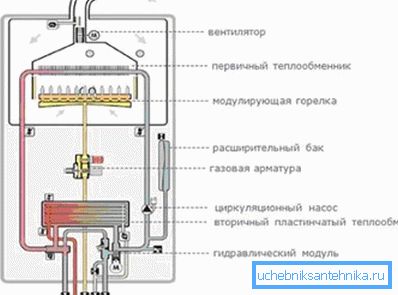

Una caratteristica di tale dispositivo è la presenza di 2 scambiatori di calore, uno dei quali viene utilizzato per preriscaldare il refrigerante, e il secondo - per soddisfare le esigenze del DHW. Nel mercato puoi scegliere tra 2 opzioni:

• riscaldamento di caldaie a doppio circuito con 2 scambiatori di calore separati (primario e secondario). Il primario è costituito da tubi di rame con alette di piastre di rame - è necessario il massimo trasferimento di calore in una piccola area, quindi viene utilizzato solo il rame. Secondario - utilizzato per la fornitura di acqua calda;

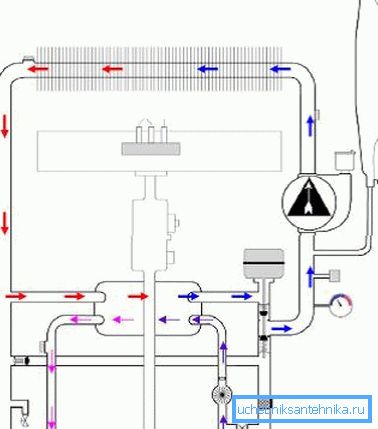

• in alcuni modelli viene utilizzato lo schema "pipe in pipe", ovvero all'interno di un tubo di grande diametro (l'acqua si muove lungo di esso per il riscaldamento), si trova un tubo più piccolo, l'acqua per l'acqua calda scorre lungo di esso.

Come funziona una caldaia a 2 loop

La regolazione delle modalità di funzionamento della caldaia viene eseguita mediante una valvola a tre vie, che è responsabile del punto in cui l'acqua calda viene trasportata, verso l'impianto di riscaldamento o la tubazione ACS.

Sono possibili 2 modalità operative:

• nella modalità di riscaldamento della casa, lo scambiatore di calore primario si riscalda durante la combustione del combustibile e la valvola blocca il flusso di acqua nella tubazione dell'acqua calda;
• nella modalità ACS, tutto avviene esattamente all'opposto: il sistema di riscaldamento del sistema di riscaldamento arresta temporaneamente il riscaldamento e tutta l'acqua calda viene inviata al sistema ACS.

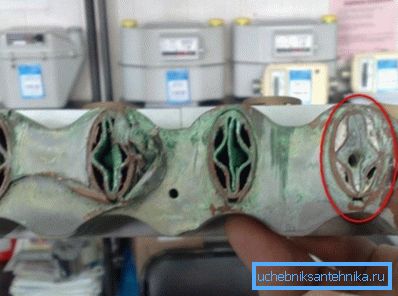

Data questa modalità di funzionamento della caldaia, è meglio rimanere sul modello con 2 scambiatori di calore separati. Il fatto è che semplifica le riparazioni. Col passare del tempo, la composizione dell'acqua del rubinetto farà il suo lavoro e lo scambiatore di calore dovrà essere cambiato, se ce ne sono 2, la sostituzione sarà più economica.

È possibile utilizzare più caldaie contemporaneamente

A volte questa divisione delle modalità operative non è adatta, nel qual caso sorge la domanda se sia possibile installare una caldaia separata per il riscaldamento e le esigenze di acqua calda sanitaria.

Si può sostenere che:

• da un punto di vista puramente tecnico, ciò è possibile, ma il collegamento di due caldaie per il riscaldamento, a condizione che uno di essi venga utilizzato specificamente per l'approvvigionamento di acqua calda, è illogico. Il fatto è che in questo caso si può dimenticare di regolare l'acqua nel miscelatore, in questo caso è più comodo installare una colonna per il riscaldamento dell'acqua;

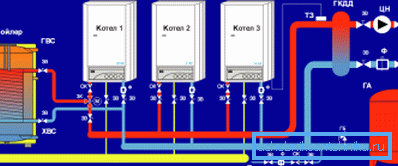

• È possibile collegare diverse caldaie a bassa potenza in cascata (ad esempio, in serie). In questo caso, ogni successivo sarà incluso nel lavoro dopo che la potenza dei precedenti non è sufficiente. Ciò fornirà l'opzione più flessibile per la regolazione dell'operazione di riscaldamento: possono essere utilizzate sia le caldaie convenzionali sia quelle a doppia alimentazione.

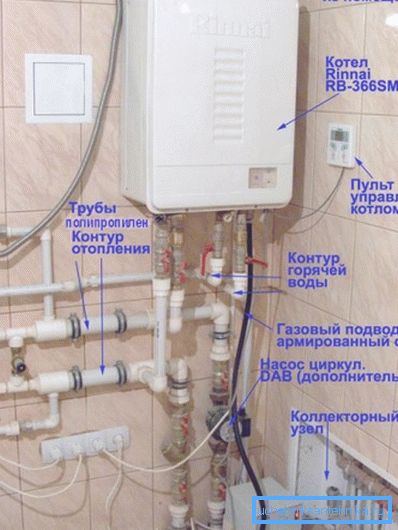

Caratteristiche di reggiatura

Sotto la reggetta capire il corretto collegamento della caldaia al sistema di riscaldamento. Se lo desideri, puoi elencare più di una dozzina di modi. adatto a diverse situazioni. La differenza principale dal collegamento di una caldaia a circuito singolo è che al posto di uno è necessario lavorare con 2 uscite: l'impianto di riscaldamento è collegato a uno e l'ACS all'altra.

Considera alcune raccomandazioni generali:

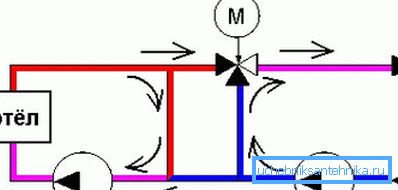

• Spesso ci sono consumatori con livelli di potenza significativamente diversi nei circuiti di riscaldamento (ad esempio, i radiatori convenzionali sono integrati con un sistema "a pavimento caldo" in alcune stanze). In questo caso, un separatore idraulico (noto anche come anuloide o hydroarrow) viene introdotto nel circuito di riscaldamento. Ciò consente la massima separazione del circuito della caldaia e del circuito con l'inclusione di riscaldatori a bassa potenza;

• le tubazioni possono essere notevolmente semplificate se la caldaia ha già elementi del sistema di riscaldamento come una pompa di circolazione, un vaso di espansione, un sistema di sicurezza;

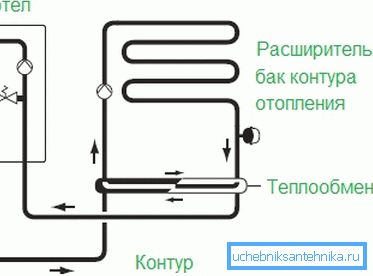

• la stessa caldaia può essere utilizzata per un sistema di riscaldamento combinato, l'acqua può essere utilizzata in una parte separata e l'antigelo in un'altra area. L'istruzione vincolante in questo caso richiede l'installazione di un separatore. In effetti, questo dispositivo divide il sistema di riscaldamento in 2 circuiti, la fonte di energia per loro è comune, ma gli altri elementi (pompa, vaso di espansione, ecc.) Sono comuni;

• L'acqua calda è collegata alla seconda uscita della caldaia.

Riassumendo

L'uso di una caldaia a 2 circuiti ridurrà la dipendenza della casa dal riscaldamento centralizzato e dall'acqua calda. Ovviamente, il costo di un tale dispositivo è significativo, ma il comfort e il risparmio ottenuti regolando il funzionamento del sistema di riscaldamento ne sono valsi la pena. Il materiale proposto consentirà in termini generali di familiarizzare con i tipi di caldaie, il dispositivo e il principio di funzionamento, nonché le sfumature della loro connessione.

Il video mostra un esempio di reggiatura di una caldaia a doppio circuito.
