Caldaie di riscaldamento autoportanti: come scegliere il

22-10-2018
Riscaldamento

In una casa di campagna è spesso un problema urgente del suo riscaldamento nella stagione fredda. Le stufe tradizionali a carbone o a legna non sono molto efficienti: i loro costi di carburante sono irrazionali, ci vuole un sacco di tempo per rimuovere la fuliggine e le ceneri e c'è un calo di temperatura nelle stanze. Una soluzione eccellente al problema espresso sarà la caldaia di riscaldamento.

Tali unità sono più moderne ed efficienti delle fornaci. Con una potenza sufficiente, il dispositivo sarà in grado di riscaldare non solo un edificio residenziale, ma anche un edificio industriale commerciale. Se lo si desidera, tale unità può essere realizzata a mano.

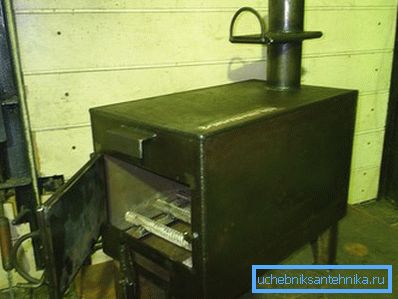

La caldaia per il riscaldamento può essere fatta da sola.

Come funziona la caldaia per il riscaldamento

Tutte le caldaie per il riscaldamento sono disposte secondo lo stesso principio: la combustione del combustibile trasferisce l'energia termica allo scambiatore di calore. Questo riscalda il calore - acqua, olio, antigelo (vedi anche l'articolo Calcolo dei radiatori per riscaldamento: la necessità di energia termica e il numero di sezioni).

Per l'efficacia dell'unità sono due indicatori.

  1. Livello di consumo di carburante. Quando un'erogazione insufficiente di ossigeno con i rifiuti della combustione rimuove i vapori di carburante liquido o il gas di pirolisi e possono rilasciare molta energia durante la combustione, è necessario modificare la caldaia di riscaldamento fatta in casa.
  2. Scambiatore di calore. Più l'area di contatto della camera di combustione e il serbatoio dell'acqua, più energia termica viene trasferita dal vettore di calore combustibile per un certo tempo.

Fai attenzione! Su questa base, la temperatura degli scarti di combustione dovrebbe essere la più bassa possibile. Con la caduta di questo indicatore, l'efficienza della caldaia aumenta. Inoltre, più bassa è la temperatura nel camino, più durevole sarà, e il funzionamento dell'unità è più sicuro.

Scelta del design del dispositivo

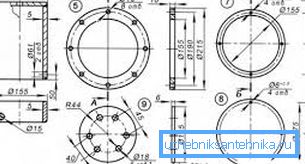

Un esempio di un dispositivo di disegno.

Quando realizzi disegni di caldaie per il riscaldamento fatte in casa, la disponibilità di materiali e un particolare tipo di combustibile nella tua zona influiscono sul loro aspetto e funzionamento.

  1. Disponibilità di materiali. L'acciaio resistente al calore è più adatto per le unità di riscaldamento rispetto all'acciaio inossidabile ordinario. Ma quest'ultimo è usato più spesso. Il punto è che il materiale è facilmente accessibile e il suo prezzo è inferiore.
  2. Capacità di elaborazione. Pentola di ghisa non può fare a casa.

Pertanto, quando vengono fabbricate caldaie a combustibile solido fatte in casa, il materiale più comune per loro è la lamiera.

  1. Lo spessore dell'acciaio dovrebbe essere 4/5 mm. Puoi gestirlo con una smerigliatrice, una saldatura a gas o elettrica.
  2. Il dispositivo dell'unità dipende dal tipo di carburante selezionato.
  3. Il design è influenzato dal metodo di circolazione dell'acqua nel circuito.
  4. L'istruzione fa notare che per far sì che l'acqua da riscaldare circoli per convezione naturale, è necessaria una notevole altezza del serbatoio e una grande sezione trasversale degli ugelli, oltre ai circuiti di riscaldamento. Più piccolo è il loro diametro, maggiore è la resistenza idraulica e minore è la velocità di circolazione.
  5. Se metti la pompa, aumenterà la velocità del flusso d'acqua, consentendo in tal modo di ridurre la sezione trasversale dei tubi e l'altezza del serbatoio.

Quando vengono montate caldaie di riscaldamento fatte in casa per la casa, vale la pena ricordare alcune raccomandazioni.

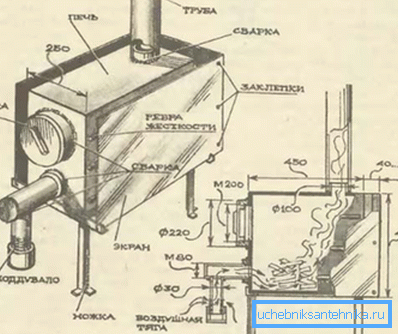

Le dimensioni del legno della caldaia.
  1. È preferibile realizzare i circuiti di riscaldamento e gli ugelli dell'unità da tubi con una sezione trasversale di almeno 32 mm.
  2. Da quando la pompa viene spenta, la portata del liquido di raffreddamento diminuisce, la sua temperatura aumenta. Pertanto, il circuito di riscaldamento deve essere realizzato con tubi zincati. Analoghi di plastica (ha bassa resistenza alle alte temperature), anche rinforzati, è meglio non usarli.

Tipi di unità

Le caldaie a legna più comuni.

Aggregati di legno

Progettazione di caldaie a legna.
  1. La più semplice caldaia per riscaldamento a legna fatta in casa ha l'aspetto di due cilindri, il più piccolo dei quali si trova all'interno di quello più grande.
  2. La struttura interna è un focolare e quella esterna è un serbatoio d'acqua.
  3. Per ridurre al minimo i lavori di saldatura, è possibile utilizzare un tubo a sezione larga con pareti spesse come corpo dell'unità.
  4. Caldaia di riscaldamento fatta in casa sul legno può avere diverse dimensioni e forme, in base alla disponibilità di questi o di altri materiali. Quindi, è possibile montare un forno rettangolare saldato all'interno di un serbatoio d'acqua cilindrico. Come opzione - posizionare nel forno una batteria o uno scambiatore di calore da un numero di tubi disposti longitudinalmente o trasversalmente.
  5. Le caldaie a legna possono essere alimentate con qualsiasi tipo di combustibile solido. Per loro, carbone adatto, pellet, legna da ardere regolare, bricchette di torba secca, ecc.

Il principale svantaggio di tali dispositivi è la loro bassa efficienza.

Analoghi della pirolisi

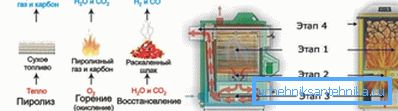

Il lavoro dell'unità di pirolisi.
  1. In tali caldaie, a temperature di 200/800 ° C e una quantità limitata di ossigeno, il legno emette calore durante la combustione e viene convertito in gas di pirolisi e coke di legno. Inoltre, l'aria viene miscelata nel gas riscaldato, che provoca l'innesco della sostanza con il rilascio di una grande quantità di energia termica.
  2. Il risultato è l'elevata efficienza dei dispositivi che raggiunge il 92%. Su una parte del gruppo di alimentazione può funzionare 10/12 ore. La solita caldaia a combustibile solido fatta in casa ha un indicatore di 4 ore.
  3. Il carburante nell'unità brucia con una quantità minima di rifiuti. La combustione del gas può essere regolata tramite l'automazione.

Fai attenzione! Quando le frazioni gassose e solide del combustibile vengono bruciate separatamente, aumentano i requisiti per il contenuto di umidità della legna da ardere. Con un valore di oltre il 30% di gas con un grande volume di vapore acqueo brucia, non importa.

Unità per il trattamento dei rifiuti

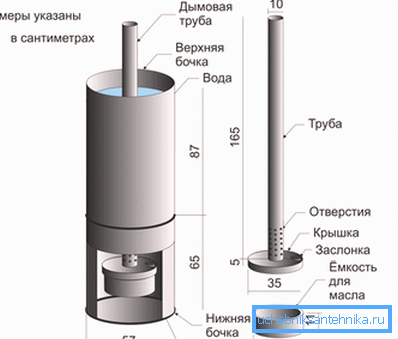

Nella foto - lo schema dell'olio esausto della caldaia.

Caldaie interessanti da risolvere. Evapo- rano l'olio prima che bruci. Quando l'unità raggiunge le temperature di esercizio, il gocciolamento nel pallet riscaldato viene immediatamente convertito in gas, che, una volta bruciato, riscalda lo scambiatore di calore.

Come carburante in tali unità, è possibile utilizzare il diesel.

Equipaggiamento elettrico

Caldaia elettrica fatta in casa per il riscaldamento è molto semplice nel design. All'interno del tubo di grande sezione hanno riscaldatore. Il tubo di ritorno è saldato all'alloggiamento dal basso, l'alimentazione è montata sulla parte superiore.

Va notato che le caldaie elettriche con una capacità di oltre 7 kW non possono essere collegate alla rete elettrica a 220 volt.

La tensione a 380 non è ovunque.

  1. Caldaia di riscaldamento ad induzione più complicata fatta in casa.

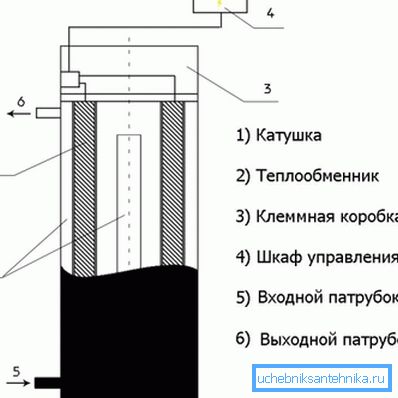

Dispositivo di induzione dispositivo.
  1. Il suo design più semplice consiste in un tubo di plastica con pareti spesse. Il filo smaltato è avvolto attorno a 100 giri.
  2. È collegato a un inverter di saldatura con una corrente (uscita) di 15 A.
  3. All'interno del case ci sono elementi riscaldati con corrente a vortice - barra di taglio in acciaio o filo spesso.
  4. Il tubo di ritorno è collegato all'alloggiamento dal basso e l'alimentazione dall'alto.
  5. Il circuito è pieno di refrigerante e l'unità è collegata all'alimentazione.
  6. Una pompa non è richiesta per tale dispositivo. La circolazione fornisce la convezione di acqua riscaldata.

conclusione

Le caldaie per il riscaldamento possono essere fatte indipendentemente. Tali dispositivi sono molto più efficienti dei forni e possono aumentare le prestazioni del sistema di riscaldamento (vedere anche l'articolo Sistema di riscaldamento autonomo: caratteristiche del dispositivo).

Il video nell'articolo contiene ancora molte cose interessanti.
