Caldaie in ghisa a combustibile solido - classici del genere

Se il design dell'impianto di riscaldamento si concentra sulla massima autonomia, allora la caldaia non può fare. Le caldaie a combustibile solido in ghisa possono essere considerate la base di un sistema di riscaldamento affidabile e duraturo. A causa del fatto che per la produzione della caldaia non viene utilizzato il solito acciaio, e la ghisa, acquisisce una serie di proprietà utili, saranno discusse di seguito.

Tipi di caldaie a combustibile solido

A prima vista, il principio di funzionamento di qualsiasi caldaia è lo stesso: il combustibile viene bruciato (solido, liquido o gassoso) e il calore risultante viene inviato al refrigerante riscaldato. In realtà, ci possono essere diverse modalità di combustione, e il design delle caldaie differisce significativamente l'uno dall'altro.

Per quanto riguarda i dispositivi a combustibile solido, è possibile distinguere tali tipi di caldaie come:

• semplice caldaia a combustibile solido in ghisa - la parola semplice significa che il carburante brucia semplicemente nel focolare. Può lavorare su legno, carbone, pellet, industria di lavorazione del legno di scarto, ecc.

• tipo di generatore di gas (è una caldaia a combustione lunga o pirolisi) - in questo caso, l'accento è posto sulla combustione più completa del carburante. Per questo, il focolare è composto da 2 zone, il combustibile è in una, e il gas di pirolisi viene bruciato nell'altra. Maggiori informazioni sul principio di funzionamento di tali dispositivi - più avanti nell'articolo;

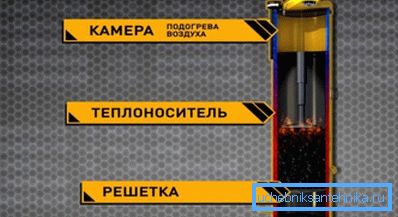

• caldaia Stropuva - È interessante innanzitutto per il suo design. Il forno sotto forma di un cilindro è posto in un altro cilindro, e lo spazio tra le pareti è riempito di refrigerante. A causa dell'elevato volume del forno, una caldaia può funzionare per diversi giorni.

Fai attenzione! Il lavoro di una simile caldaia è abbastanza facile da regolare e la sua popolarità è facilitata dalla semplicità del design. In confronto, ad esempio, con una caldaia a pellet il prezzo di tale "matrioska" sarà molto più basso.

• dispositivi completamente automatici - Tutte le caldaie elencate devono essere pulite regolarmente, poiché il carburante non brucia al 100%. Pertanto, anche nelle caldaie più moderne, i produttori organizzano pozzi di cenere - per la pulizia. Nelle caldaie automatiche, non solo il processo di pulizia è automatizzato, ma anche il processo di fornitura di combustibile al forno.

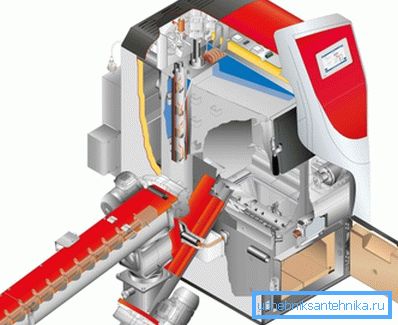

Fai attenzione! L'alimentazione di carburante è solitamente organizzata da un nastro trasportatore, in modo che tale sistema di riscaldamento dipenda dall'elettricità. Questo dovrebbe essere preso in considerazione quando si progetta il riscaldamento al di fuori della città, dove le interruzioni di elettricità non sono così rare.

Confronto tra caldaie in acciaio e ghisa

Quando si sceglie una caldaia, è necessario capire che i dispositivi in ​​ghisa differiscono in un certo numero di parametri da quelli in acciaio.

Confrontando le caldaie in ferro e acciaio, si può notare che:

• la ghisa rispetto all'acciaio è materiale molto più fragile, rispettivamente, gli urti durante il trasporto sono controindicati;
• se l'acciaio si riscalda piuttosto rapidamente, la struttura in ghisa è molto più lenta. Ma per raffreddare una tale caldaia non sarà veloce come l'acciaio;
• La ghisa non è praticamente soggetta a corrosione. Piuttosto, per dire che questo processo procede con il metallo più volte più lentamente che con l'acciaio. Il massimo che accadrà è che la ruggine si manifesterà all'esterno del metallo, ma in pratica non vi entrerà in profondità;
• Una caldaia in acciaio è un dispositivo monolitico, cioè durante l'installazione e il trasporto possono sorgere alcune difficoltà. Caldaie in ghisa solida - costruzione a blocchi, ovvero possono essere semplicemente smontate in blocchi separati e spostate in un'altra posizione;
• La ghisa non tollera cambiamenti improvvisi di temperatura. Ad esempio, se l'acqua fredda sale sul metallo caldo, molto probabilmente si crepa.

Fai attenzione! Per non rischiare, non è consigliabile caricare nel forno anche carburante troppo freddo.

Come fa una pentola in ghisa

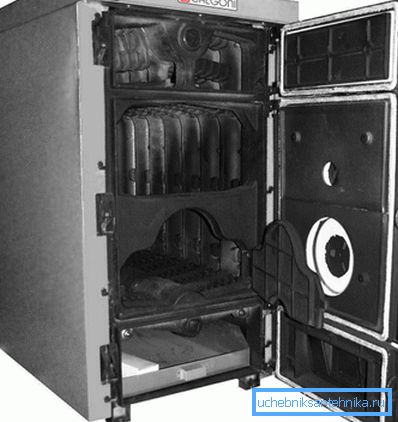

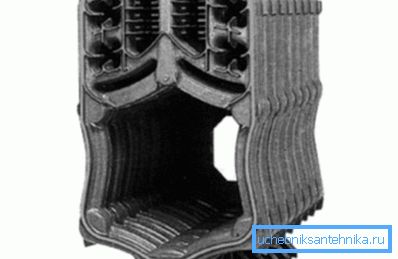

Nella produzione di caldaie in acciaio viene utilizzata la saldatura, grazie alla quale si ottiene una struttura monolitica all'uscita. Nel caso della ghisa, la saldatura non viene utilizzata e gli elementi necessari sono realizzati mediante fusione. Quindi le singole sezioni sono collegate in una, modificando il numero di sezioni, è possibile regolare la potenza della caldaia.

Nel caso generale, la ghisa può essere saldata, basta armarsi di elettrodi di ferro-nichel (UTP 86FN) e tagliare a fondo la cucitura. Ma questo processo è piuttosto fastidioso, quindi non è adatto per la produzione di massa.

Fai attenzione! Anche quando la saldatura viene eseguita secondo tutte le regole, la cucitura può essere fragile, quindi, se una sezione ha una fessura, solo la sua sostituzione completa aiuterà, è meglio non pensare alla riparazione.

Dispositivo e principio di funzionamento

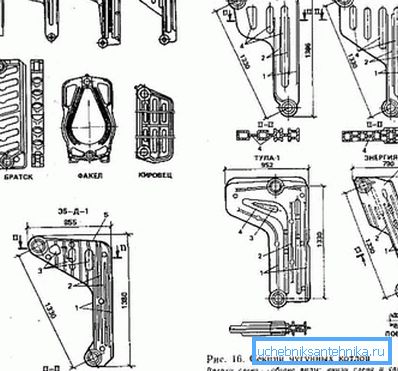

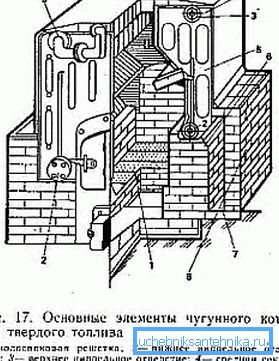

Le caldaie riscaldanti in ghisa per combustibili solidi possono differire non solo per potenza e dimensioni, ma anche per forma. Ci possono essere dispositivi costituiti da sezioni a forma di L, tali strutture sono poste in forma finita sopra la muratura di mattoni refrattari, il forno e i condotti sono fatti di esso, e il vettore di calore circola attraverso i canali all'interno delle sezioni stesse.

Le sezioni realizzate a forma di lettera "O" sono collocate attorno al forno, tale disegno è tipico delle caldaie a gas.

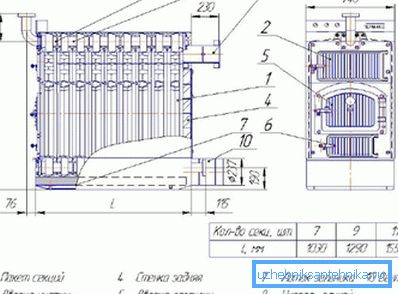

Per quanto riguarda il montaggio di sezioni, quindi per ogni caldaia è diverso, è possibile notare solo punti generali:

• per il montaggio nella fase di produzione delle sezioni, il produttore fornisce fori;
• I nippli conici e i bulloni di accoppiamento (che passano attraverso i nippli durante il montaggio) devono essere forniti con la caldaia.
• durante l'installazione, è necessario prestare particolare attenzione alla tenuta del giunto, per ottenere ciò, vengono utilizzati il ​​filo di amianto e la pasta di grafite. Le istruzioni di installazione consentono di agganciare singole sezioni per rivestire l'articolazione con mastice speciale. La distanza tra le singole sezioni di oltre 2 mm non è consentita.

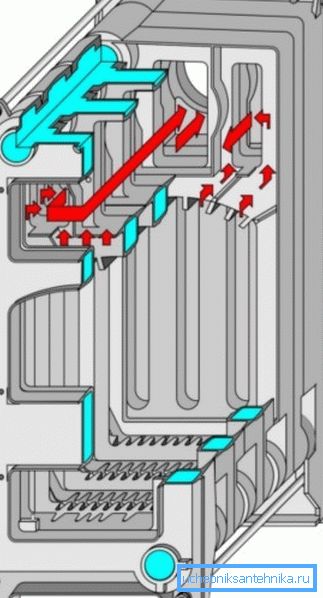

Per quanto riguarda il principio di funzionamento, l'ingresso del refrigerante raffreddato è solitamente organizzato dal fondo posteriore della struttura. L'acqua attraversa costantemente i canali corrispondenti nelle sezioni collegate e arriva nella parte anteriore della caldaia già calda, ibid (nella parte superiore) e il flusso di refrigerante nel circuito di riscaldamento è organizzato. Dall'esterno, la struttura è ricoperta da un involucro metallico decorativo.

Non è opportuno utilizzare caldaie in ghisa, se la temperatura del liquido di raffreddamento supera i 105 ° C e la pressione nel sistema - 0,7 kgf / cm². Come già accennato, il materiale in ghisa è fragile e la sostituzione delle sezioni non è un piacere economico.

Caldaie domestiche semplici

Le caldaie per il riscaldamento in ghisa per combustibili solidi possono essere semplicemente acquistate nel negozio e preparate per la progettazione dell'installazione. In questo caso, il processo di installazione della caldaia si riduce al fatto che viene semplicemente installato su una superficie piana e le tubazioni dell'impianto di riscaldamento sono collegate alle prese.

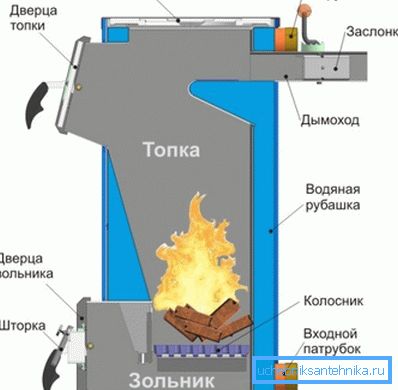

I dispositivi più semplici sono un focolaio convenzionale in cui vengono bruciati il ​​combustibile e uno scambiatore di calore, in cui l'acqua viene riscaldata a una temperatura di circa 90-95 ° C. Molto più interessante è il dispositivo di pirolisi (caldaia del generatore di gas).

Lo svantaggio principale della semplice combustione di combustibili solidi è che il gas di pirolisi viene semplicemente aspirato nel camino, e infatti, quando viene bruciato, viene rilasciata molta energia. Le caldaie a pirolisi di questa mancanza sono private della legna invece della combustione intensiva e il gas rilasciato viene bruciato prima di entrare nel camino.

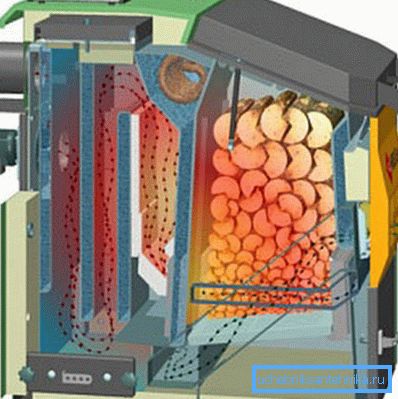

Una caldaia di ghisa così solida ha una camera di combustione suddivisa in 2 camere: la prima viene caricata con combustibile, la seconda viene alimentata con gas di pirolisi e bruciata. Particolare attenzione in tali dispositivi è rivolta alla regolazione del flusso d'aria, ma deve essere misurata in modo che l'intero volume di combustibile sia esposto a temperature elevate ma non a bruciare.

Cosa cercare quando si sceglie

Quando si sceglie un modello di caldaia specifico, il costo è spesso il criterio principale, ma questo non è l'approccio giusto, perché è necessario considerare anche l'affidabilità, l'utilità e una serie di altri parametri.

Da un punto di vista tecnico, è necessario prestare attenzione a tali caratteristiche:

• se c'è una fodera nella camera di combustione - il rivestimento protegge le pareti dagli effetti della temperatura elevata. In caso contrario, aumenta il consumo di carburante;
• strato di isolamento - è auspicabile che la caldaia fosse con isolamento di fabbrica, contribuirà a minimizzare la perdita di calore;
• Quindi è necessario decidere quale dovrebbe essere il sistema di riscaldamento. Se è necessario raggiungere la massima autonomia, non è consigliabile utilizzare un aspiratore di fumo, la sovralimentazione, ma se non ci sono problemi con l'alimentazione elettrica, allora le caldaie sovralimentate sono una buona scelta. A causa di questo, anche in caso di maltempo sarà buono.

Ci sono alcune sottigliezze quando si lega la caldaia, soprattutto se l'installazione è fatta a mano. È necessario assicurarsi che il refrigerante raffreddato che entra nella caldaia non sia troppo freddo, altrimenti lo scambiatore di calore potrebbe rompersi nel momento più inappropriato.

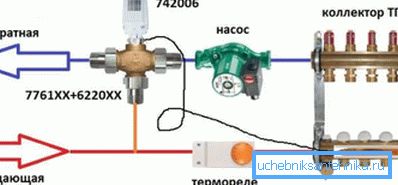

Per evitare questo, una semplice valvola a 3 vie (con un termoelemento) viene aggiunta al circuito di riscaldamento. Grazie a lui, prima che il refrigerante freddo entri nella caldaia, ci sarà una cupola di acqua calda dal tubo di alimentazione.

Quando si sceglie, è necessario prendere in considerazione un'altra cosa: rispetto ai produttori nazionali, le controparti importate a volte hanno una parete scambiatore di calore molto più sottile. Ciò è dovuto alla tecnologia di colata più avanzata, in modo che per ogni caldaia una differenza di temperatura accettabile sarà diversa.

Riassumendo

Nonostante una serie di inconvenienti, come l'elevata inerzia, un costo e un peso leggermente più elevati, le caldaie in ghisa rimangono popolari. Non ultimo, questo è dovuto alla lunga durata e alla resistenza alla corrosione del metallo.

Il materiale proposto ti consentirà di familiarizzare con le principali caratteristiche del riscaldamento di caldaie a combustibile solido in ghisa e decidere se tale dispositivo è adatto al tuo sistema di riscaldamento.

Il video mostra i punti di forza e di debolezza delle caldaie a combustibile solido in ghisa e acciaio.
