Caldaie per il riscaldamento dell'acqua su combustibili

Quali sono le caldaie a combustibile solido per il riscaldamento dell'acqua? Quali sono i loro vantaggi rispetto ai prodotti che utilizzano altri combustibili? Hanno gravi difetti? Come collegare la caldaia al circuito di riscaldamento? Proviamo a trovare le risposte.

dispositivo

Le moderne caldaie a combustibile solido sono focolari in acciaio o ghisa con scambiatore di calore a camicia d'acqua collegato al sistema di riscaldamento. Dopo l'accensione, inizia il riscaldamento del trasportatore di calore e i processi di convezione in esso: l'acqua calda sale verso la parte superiore della maglia e poi il circuito di riscaldamento; il freddo, di conseguenza, scende.

Con una piccola lunghezza di riempimento e la sua corretta configurazione, la differenza di densità tra acqua calda e fredda è abbastanza per garantire una circolazione stabile attraverso i dispositivi di riscaldamento. Più spesso, tuttavia, le pompe di circolazione per gli impianti di riscaldamento vengono utilizzate per aumentare la velocità di circolazione e uniformare le temperature dei radiatori.

Quasi tutti i prodotti moderni, comprese le caldaie a combustibile solido di origine russa, sono dotati della più semplice apparecchiatura automatica: un termostato che copre il ventilatore quando il liquido di raffreddamento si surriscalda. Ciò limita l'accesso dell'ossigeno al forno e riduce la potenza termica del sistema.

Tuttavia: nelle caldaie di costruzione tradizionale, anche l'efficienza diminuisce. La combustione con una mancanza di ossigeno aumenta la concentrazione di prodotti di combustione incompleta: il carburante vola letteralmente nel tubo.

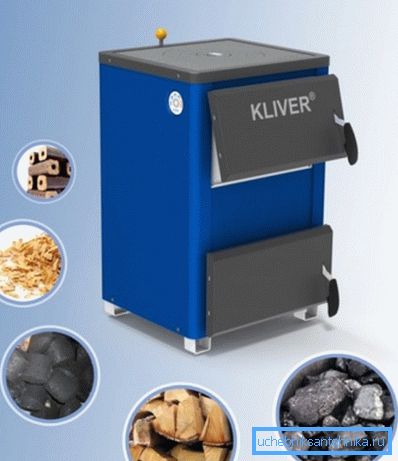

Quali caldaie a combustibile solido possono essere utilizzate come combustibile?

• Legna da ardere.
• Carbone.
• Pellet (pellet pressati da scarti di legno).
• Bricchette di torba

In pratica, spesso combinano due funzioni: riscaldano la casa e permettono loro di sbarazzarsi di detriti combustibili.

Confronto con le alternative

In che modo la funzionalità e l'efficienza dei prodotti di cui stiamo discutendo si riferiscono a soluzioni alternative?

Gli extra

L'argomento principale e, in effetti, l'unico argomento convincente a favore degli impianti di riscaldamento a combustibile solido è il prezzo di un chilowattora di calore, secondo solo al gas principale. Per non essere infondato, diamo valori medi per diversi tipi di carburante.

Nota: nelle zone rurali, la legna da ardere spesso non deve essere pagata in linea di principio. La raccolta periodica di deadwood è in grado di fornire calore senza alcun costo.

cons

Ma la loro lista è abbastanza significativa.

• La caldaia richiede la rimozione dei prodotti di combustione. Allo stesso tempo, nei modelli classici, la loro temperatura è abbastanza alta da poter seriamente occuparsi della sicurezza antincendio: il tubo del camino passa attraverso strutture in legno attraverso un condotto termoisolante.
• Il riscaldamento a combustibile solido significa inevitabilmente una certa quantità di fuliggine, entrando in casa e gli odori associati.

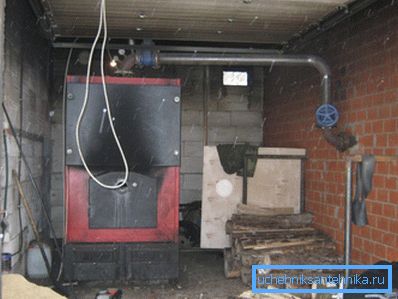

A proposito: l'installazione di apparecchiature di riscaldamento in un locale caldaia separato risolve completamente questo problema.

• In determinate condizioni, il ribaltamento della trazione può verificarsi nel camino: i prodotti della combustione iniziano a fluire all'interno della casa.. Oltre agli odori e alla fuliggine già citati, questo significa un'opportunità molto reale di essere avvelenato con monossido di carbonio.
• Infine, la cosa principale: una stufa a legna o carbone ha bisogno di carico e pulizia frequenti.. Download di frequenza per caldaie classiche - non più di 4 ore; con pause più lunghe, una goccia di temperatura in casa diventa evidente.

Prestazione speciale

Alcune versioni delle caldaie sono in grado di gradi diversi dei loro svantaggi.

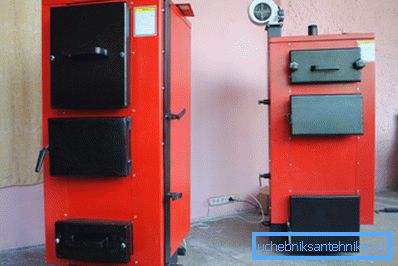

turbirovanie

L'installazione della ventola di alimentazione consente di regolare in modo flessibile il flusso d'aria nella zona di combustione. Il suo lavoro con le porte del focolare e il cassetto della cenere chiuso rende impossibile l'accumulo di prodotti di combustione incompleta e il ribaltamento della spinta.

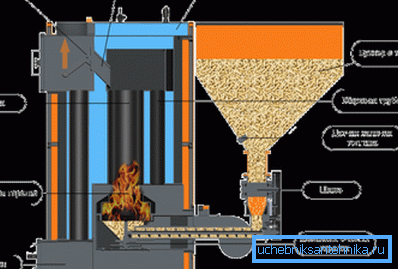

Bunker di pellet

Il dispositivo di prodotti automatici a pellet (tra cui, tra l'altro, le caldaie a combustibile solido di produzione russa sono piuttosto numerosi) consente una consegna misurata di combustibile sfuso per lungo tempo. La durata del funzionamento autonomo di tali unità può raggiungere diversi giorni.

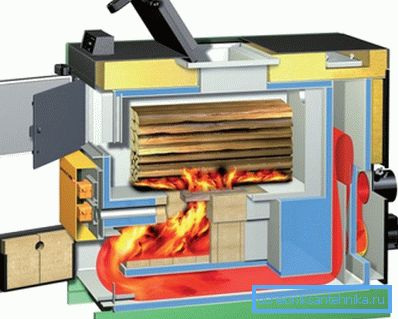

Generatore di gas

I generatori di gas, o le caldaie a combustibile solido con acqua calda a pirolisi rompono il processo di combustione del legno in due fasi.

1. Inizialmente, il carburante caricato nel forno bruciava con un flusso d'aria limitato. Questo produce una grande quantità di monossido di carbonio e idrocarburi volatili.
2. I prodotti di combustione incompleta a causa di spinta naturale o forzata entrano nella camera di postcombustione, dove si mescolano con aria fresca e si accendono.

Qual è il risultato?

• La potenza termica della caldaia può essere regolata in modo estremamente flessibile. Quando la camera di postcombustione si trova sotto il compartimento primario, la legna continuerà a bruciare anche con una minima quantità d'aria.
• Il limite di potenza non è più accompagnato da una diminuzione dell'efficienza del dispositivo. I gas del forno sono bruciati completamente.
• Infine, la frequenza di caricamento del carburante aumenta a 10-12 ore.

Bruciore superiore

Il prossimo passo verso l'aumento dell'autonomia è stato fatto dagli ingegneri lituani di Stropuva. Hanno sviluppato caldaie a combustibile solido per acqua, una delle quali sul banco di prova ha dimostrato un funzionamento autonomo su un singolo carico del focolare per 31 ore.

L'essenza dell'innovazione è il trasferimento del processo di combustione dal fondo del forno verso l'alto.

1. La legna da ardere o il carbone vengono caricati in una camera di combustione volumetrica.
2. Un condotto mobile dell'aria scende dall'alto, che si affloscia quando il combustibile si consuma, fornendo un accesso continuo dell'aria in entrata alla sua superficie. Il canale telescopico termina con un massiccio distributore d'aria in acciaio resistente al calore - con lastra di vetro. Separa anche le camere di combustione primaria e di pirolisi: i prodotti di combustione incompleta vengono bruciati nella parte superiore della caldaia quando viene fornita aria fresca.
3. La più piccola cenere rimasta nel forno dopo la combustione viene completamente portata via attraverso il camino dal flusso d'aria ascendente.

legame

Le istruzioni per il collegamento di un dispositivo di riscaldamento a combustibile solido all'impianto di riscaldamento dipendono dal tipo.

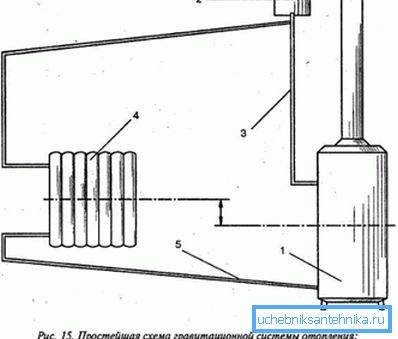

Sistema di gravità

Un tipico sistema di riscaldamento gravitazionale in una casa a un piano è un unico tubo di Leningrado. L'imbottigliamento è un anello attorno a tutta la casa, in parallelo con i quali sono collegati i dispositivi di riscaldamento.

Un collettore acceleratore inizia dall'ugello di uscita della caldaia: uno spesso tubo di riempimento raggiunge un'altezza di 3 metri. Maggiore è la differenza di altezza tra il punto superiore del collettore di accelerazione e la caldaia stessa, maggiore è la pressione creata nel circuito, più veloce è la circolazione.

Un serbatoio di espansione aperto è installato nella parte superiore del riempimento. Dopo che il collettore si è svuotato, con una pendenza costante cade sulla caldaia.

Una leggera pendenza ti permette di uccidere due piccioni con una fava:

1. L'acqua di raffreddamento viene drenata dal riempimento per gravità, ritornando al ciclo di riscaldamento ripetuto.
2. Aria e (quando lo scambiatore di calore è surriscaldato) il vapore viene spostato nel serbatoio di espansione.

Per un sistema di riscaldamento a circolazione naturale, devono essere seguite le seguenti dimensioni:

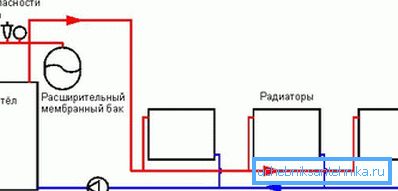

Circolazione forzata

Per creare un sistema con dispositivi di riscaldamento a circolazione forzata e convezione, abbiamo bisogno di una certa quantità di apparecchiature aggiuntive.

• In realtà pompa di circolazione.
• Il prefiltro è installato davanti alla pompa.
• Pompa di intercettazione e filtro della valvola.
• Serbatoio di espansione chiuso con un volume approssimativamente pari al 10% del volume del liquido di raffreddamento nel circuito. È montato, di regola, dopo circa 10 diametri di riempimento dopo la pompa.
• Una valvola di scarico che allevia la pressione in eccesso quando si surriscalda.
• Manometro per il controllo della pressione del sistema.
• Presa d'aria automatica.
• Le gru di Mayevsky si basano sul numero di radiatori o ponticelli tra loro che superano il livello generale di imbottigliamento.

Quando la lunghezza del contorno è inferiore a 60 metri, si può fare con un tubo con un diametro interno di 20 mm; con una dimensione maggiore, l'imbottigliamento viene utilizzato nella misura DU25.

Nota: non confondere il controllo e il diametro esterno. Pertanto, il tubo di acciaio DN20 ha un diametro esterno di 24-26 mm. Per chiarezza del contorno, per ovvi motivi, la sezione interna è importante.

Campioni di ricerca

Insieme all'importazione di apparecchiature per il riscaldamento, la produzione di caldaie a combustibile solido è stata da tempo stabilita nello spazio post-sovietico.

Facciamo conoscenza con un paio di campioni.

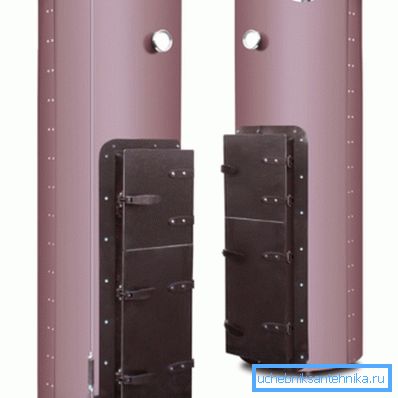

CWR

Sotto il marchio CWR, le caldaie per il riscaldamento di combustibili solidi di origine russa sono vendute dalla società Medved, che ha uffici a Kostroma, Mosca e Ivanovo. La loro caratteristica principale è la masterizzazione in alto; La potenza termica massima dell'anziano nella gamma di apparecchi, la KVR-40, consente di riscaldare la casa fino a 450 m2.

È con il primogenito della famiglia KVR-40 che ci conosceremo meglio.

Questo è

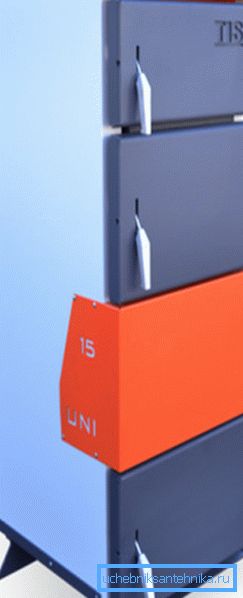

Il prodotto chiamato Tis Uni 25 nella nostra recensione in miniatura presenta caldaie a combustibile solido della produzione bielorussa. Il nostro eroe è una caldaia a pirolisi con una potenza termica fino a 30 kilowatt.

conclusione

Speriamo che il nostro materiale aiuti il ​​lettore a iniziare la sua conoscenza con le moderne apparecchiature di riscaldamento. Come al solito, nel video allegato è possibile trovare ulteriori informazioni tematiche. Buona fortuna!
