Caldaie per riscaldamento domestico a gas: una rassegna

La maggior parte dei sistemi di riscaldamento domestici nella Federazione Russa, in presenza di un gasdotto in una particolare regione, opera su caldaie a gas di vario tipo. Inoltre, molti utenti non sospettano nemmeno che in alcune situazioni si possano preferire principi diversi di funzionamento degli aggregati.

Nella maggior parte dei casi, i sistemi di convezione tradizionali vengono utilizzati per la casa, indipendentemente dal circuito, cioè possono essere radiatori o pop caldo, e questi metodi producono il riscaldamento dell'ambiente a temperature diverse. Pertanto, vediamo insieme quale sia la differenza tra le caldaie a convezione e quelle a condensazione, informati sui loro vantaggi e svantaggi, su come connettersi e anche guardare il video clip.

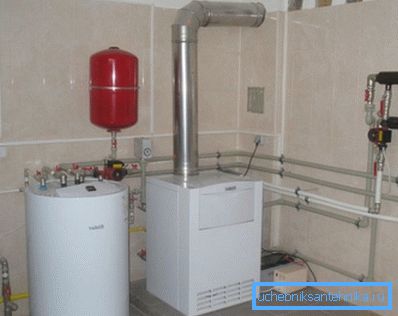

Caldaie a gas per la casa

Panoramica dei modelli di convezione

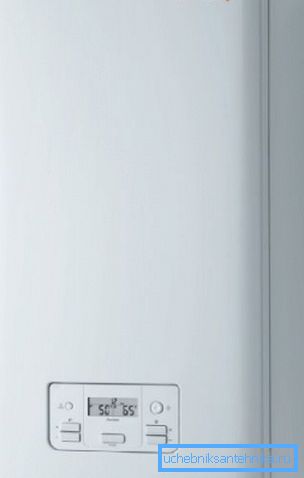

• PROTHERM PANTERA 25 KTV è un sistema di riscaldamento a convezione a parete per il quale è installato un camino di tipo turbo. La caldaia è alimentata da una tensione di 220 / 230V con una frequenza di 50 Hz e ha una potenza di 147W, corrente 4A, livello di protezione IP40.

Allo stesso tempo, la sua potenza termica è di 26,5 kW con un'efficienza del 92%. Come vettore energetico, è possibile utilizzare solo gas naturale o propano, solo il consumo di gas naturale è di 2,8-1,12 m.³/ ora e propano - 2,05-0,82m³/ ora

• L'intervallo di temperatura impostabile da un termostato va da 38 ° C a 80 ° C, la pressione di esercizio ottimale è 0,5-3 bar, il serbatoio di espansione ha un volume di 7 litri, lo scambiatore di calore in acciaio inossidabile e il bruciatore è in nichel cromo. Durante il funzionamento, ci sono tre possibili modalità di utilizzo a lungo termine, questo è inverno / estate / vacanza, c'è una funzione antigelo, protezione contro l'inceppamento della pompa / valvola a tre vie e un sensore di pressione per l'impianto di riscaldamento. Peso 37 kg con dimensioni (altezza / larghezza / profondità) 7420x410x3110 mm.

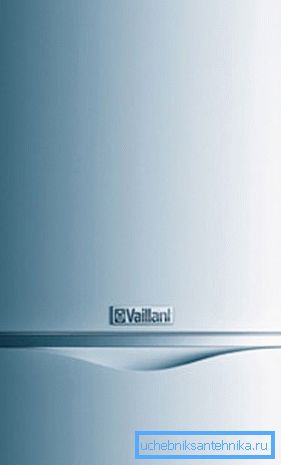

• VAILLANT atmoTEC plus VUW 200-5 è un sistema di riscaldamento a convezione a doppio circuito a parete per il quale è installato un camino di tipo turbo. La caldaia è alimentata da una tensione di 220 / 230V con una frequenza di 50 Hz e ha una potenza di 147W, corrente 4A, livello di protezione IP40. Allo stesso tempo, la sua potenza termica è di 26,5 kW con un'efficienza del 92%. Come vettore energetico, è possibile utilizzare solo gas naturale o propano, solo il consumo di gas naturale è di 2,8-1,12 m.³/ ora e propano - 2,05-0,82m³/ ora
• L'intervallo di temperatura impostabile da un termostato va da 85 ° C a 110 ° C quando alimentato alla linea da 75 ° C a 85 ° C, la pressione di esercizio ottimale è 0,5-3 bar, il serbatoio di espansione ha un volume di 10 litri, uno scambiatore di calore in acciaio inossidabile e un bruciatore chromonickel.

Durante il funzionamento, ci sono tre possibili modalità di utilizzo a lungo termine, questo è inverno / estate / vacanza, c'è una funzione antigelo, protezione contro l'inceppamento della pompa / valvola a tre vie e un sensore di pressione per l'impianto di riscaldamento. Peso 31 kg con dimensioni (altezza / larghezza / profondità) 800x440x3380 mm.

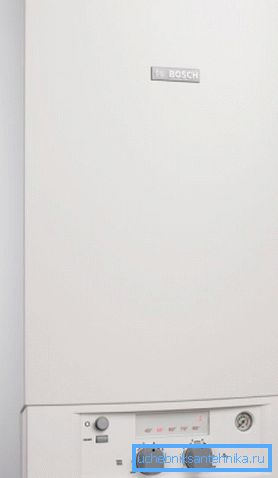

• BOSCH ZWA 24-2 K è un sistema di riscaldamento a convezione a parete per il quale è installato un camino di tipo turbo. La caldaia è alimentata da una tensione di 220 / 230V con una frequenza di 50 Hz e ha una potenza di 240W, una corrente di 4A, livello di protezione IP40. Come vettore energetico, è possibile utilizzare solo gas naturale o propano.
• L'intervallo di temperatura impostabile da un termostato va da 85 ° C a 110 ° C quando alimentato alla linea da 75 ° C a 85 ° C, la pressione di esercizio ottimale è 0,5-3 bar, il serbatoio di espansione ha un volume di 8 litri e uno scambiatore di calore in acciaio inossidabile e un bruciatore chromonickel. Durante il funzionamento, ci sono tre possibili modalità di utilizzo a lungo termine, questo è inverno / estate / vacanza, c'è una funzione antigelo, protezione contro l'inceppamento della pompa / valvola a tre vie e un sensore di pressione per l'impianto di riscaldamento. Peso 33 kg con dimensioni (altezza / larghezza / profondità) 7150x400x3550 mm.

Panoramica dei modelli di condensazione

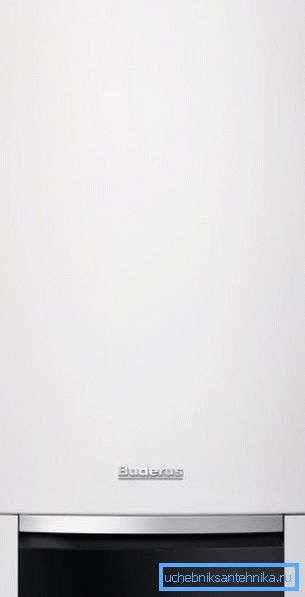

• Buderus Logamax plus GB012-24K (Germania), come nella foto sopra, è un sistema di riscaldamento a condensazione a doppio circuito a parete, ampiamente utilizzato per aree da 100 a 220 metri². La caldaia funziona su una rete variabile 220-230 V con una frequenza di 50 Hz e consuma solo 120W di potenza e allo stesso tempo può funzionare in modalità di riscaldamento 90 ° C (massimo). Il serbatoio di espansione di questo modello ha 8 litri, due scambiatori di calore a costolatura sono realizzati in alluminio con una capacità nominale di 26,5W.
• Con l'aiuto di uno scambiatore di calore di recupero, l'energia termica dei gas di combustione viene condensata e, di conseguenza, l'efficienza della caldaia è del 102,5% e durante il funzionamento non crea rumore. Il consumo di carburante è 2,7 m³/ ora, i gas di scarico sono scaricati nella modalità turbo, c'è una pompa di circolazione, display, telecomando, accensione elettronica e protezione antigelo. I parametri (altezza / larghezza / profondità) sono 720x440x355 mm con un peso di 37 kg e un periodo di garanzia di 24 mesi.

• Buderus Logano plus GB312-280 con combustione automatica della caldaia SAFe (Germania) è un sistema di riscaldamento a condensazione a doppio circuito a pavimento, ampiamente utilizzato per aree da 140 a 280 m². La caldaia funziona su una rete variabile di 220-230 V con una frequenza di 50 Hz e consuma solo 330W di potenza e allo stesso tempo può funzionare in modalità di riscaldamento 56-78 ° C (in modo ottimale). Il serbatoio di espansione di questo modello ha 8 litri, due scambiatori di calore a costolatura sono in alluminio con una capacità nominale di 27.1W.
• Con l'aiuto di uno scambiatore di calore di recupero, l'energia termica dei gas di scarico viene condensata e, di conseguenza, l'efficienza della caldaia è del 108,0% e durante il funzionamento non crea rumore. La pressione del gas in ingresso è di 20 mbar, i gas di scarico sono scaricati in modalità turbo, c'è una pompa di circolazione, display, telecomando, accensione elettronica e protezione antigelo. I parametri (altezza / larghezza / profondità) sono 1517x1410x717 mm con un peso di 330 kg e un periodo di garanzia di 24 mesi.

• Ferroli DIVAproject C24 (Italia) è un sistema di riscaldamento a condensazione a doppio circuito a parete, ampiamente utilizzato per aree da 100 a 220 metri². La caldaia funziona su una rete variabile 220-230 V con una frequenza di 50 Hz e consuma solo 120W di potenza e allo stesso tempo può funzionare in modalità di riscaldamento 90 ° C (massimo). Il serbatoio di espansione di questo modello ha 8 litri, lo scambiatore di calore alettato è realizzato in rame con una potenza nominale di 23,5W.
• Con l'aiuto di uno scambiatore di calore di recupero, l'energia termica dei gas di combustione viene condensata e, di conseguenza, l'efficienza della caldaia è del 91% e durante il funzionamento non crea rumore. Il consumo di carburante è 88 m / ora (0,65 kg / h - per gas liquefatto G31) i gas di scarico vengono scaricati in modalità turbo, c'è una pompa di circolazione, display, telecomando, accensione elettronica e protezione antigelo. I parametri (altezza / larghezza / profondità) sono 700x400x330 mm con una massa di 27 kg e un periodo di garanzia di 24 mesi.

Nota. Le caldaie per il riscaldamento domestico a gas a condensazione si differenziano per il principio di funzionamento, che verrà descritto di seguito. Ma per il consumatore, il risultato finale è importante, quindi, possiamo dire che i modelli di tipo a condensazione sono anche chiamati modelli a bassa temperatura.

Cioè, i loro scambiatori di calore si sentono eccellenti a una temperatura costante sotto i 60? C, che è estremamente indesiderabile per il tipo di condensa. Inoltre, l'unità di convezione, nonostante il suo prezzo di acquisto sia più alto, nel risultato finale è più economica della convezione.

Il principio di funzionamento delle caldaie a convezione di gas

Il gas naturale o liquefatto scorre attraverso la tubazione fino al bruciatore a gas, che si trova nella camera del combustibile della caldaia, sotto lo scambiatore di calore. La sua posizione consente alle fiamme con la massima efficienza di riscaldare lo scambiatore di calore, nel quale, a sua volta, l'acqua corrente viene riscaldata (vedere anche l'articolo Riscaldamento a gas in una casa di legno: installazione e funzionamento).

Il sensore termico all'uscita cattura la temperatura impostata e, al valore ottimale, il relè automatico interrompe l'alimentazione di carburante e il bruciatore si affievolisce. Quando la temperatura dell'acqua scende di 1-2 ° C, l'automatico funziona di nuovo e l'accensione elettrica attiva il bruciatore - il processo di riscaldamento entra nella fase attiva e tali cicli periodici persistono fino allo spegnimento della caldaia.

Quando si acquista un'unità, è necessario sapere che le caldaie per il riscaldamento a gas per uso domestico (tradizionale) hanno paura della condensa, che influisce negativamente sulla vita operativa dello scambiatore di calore e del camino, poiché non si tratta solo di vapore acqueo, ma della sua miscela con acidi generati dalla combustione del propano.

La soglia di temperatura più pericolosa che può essere nello scambiatore di calore? È tra 55 ° C e 57 ° C. Ciò suggerisce che la temperatura ottimale per le unità tradizionali dovrebbe essere di 60-80 ° C, ma allo stesso tempo la differenza tra tubo di alimentazione e tubo di ritorno dovrebbe essere insignificante.

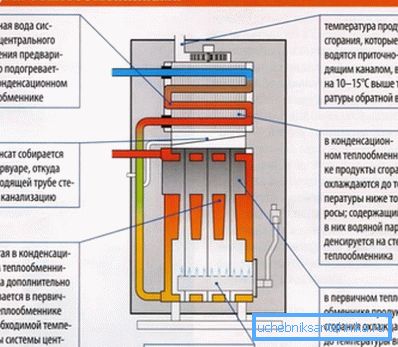

Il principio di funzionamento delle caldaie a gas a condensazione

Le caldaie a gas domestico per il riscaldamento a condensazione sono le più economiche: quando si brucia il gas, l'energia termica viene trasferita al liquido di raffreddamento. Ma produce anche vapore con acido, che in questo caso non viene visualizzato sulla strada, come in una tradizionale caldaia tradizionale.

Qui, in una camera speciale, avviene la rimozione del calore secondario, cioè i prodotti di combustione disponibili, che possono avere temperature fino a 150 ° C, raffreddarsi al di sotto del punto di rugiada (condensa) - 55 ° C - da qui il nome delle caldaie. Ma quel calore, che è stato rilasciato nel processo di condensazione, viene sprecato per il riscaldamento del vettore di calore.

Calcolo della media efficienza per caldaie a condensazione

Nota. Un calcolo simile, come nella tabella superiore, per le caldaie tradizionali sarà solo del 92% di efficienza, che è inferiore del 15%, quindi, si può concludere che il risparmio sulle unità di condensazione durante il loro funzionamento sarà dello stesso 15%.

Tali unità sono più efficaci a basse temperature (30-50 ° C), che è la più adatta per un sistema di riscaldamento a pavimento, e quando si opera in modalità 60-80 ° C, l'efficienza diminuisce al 94-95% - ciò è dovuto ad una significativa riduzione condensazione di vapori che forniscono il riscaldamento secondario del liquido di raffreddamento.

Inoltre, un sistema a due circuiti per il riscaldamento e la fornitura di acqua calda per un edificio convenzionale con un metodo di condensazione per il riscaldamento del refrigerante riduce drasticamente l'emissione di monossido di carbonio e ossidi di azoto nell'atmosfera (fino al 70%).

Come comprenderete, l'opportunità di risparmiare e allo stesso tempo di lasciare l'aria pulita, ha causato immediatamente una forte domanda da parte degli europei mercantili: in alcuni paesi il numero di caldaie a condensazione coinvolte raggiunge il 99%. Ma gli inglesi e i belgi sono andati ancora oltre: in questi paesi la legge proibisce generalmente l'uso di caldaie a convezione - solo condensa.

Ma qui, non solo il risparmio di denaro e la limitazione delle emissioni nocive nell'atmosfera sono vantaggiose - tali caldaie sopportano liberamente cadute di pressione da 5 mbar a 10 mbar, e la perdita di potenza può scendere fino al 10%, e questo non influisce affatto sulla durata dei bruciatori.

Scambiatori di calore

Nota. Ora per la produzione di scambiatori di calore, vengono utilizzati principalmente acciaio, ghisa e rame, sebbene l'alluminio sia spesso usato per le caldaie a condensazione. Dalla corretta scelta del modello con un particolare scambiatore di calore dipende dalla durata della caldaia e dal suo costo.

È più probabile che il negozio ti offra una caldaia per il riscaldamento domestico a gas con uno scambiatore di calore in acciaio, poiché tale materiale può essere definito il più economico, il più resistente e facilmente trattabile. Il vantaggio principale dell'acciaio in questi casi è il costo più basso dell'unità e la duttilità del materiale.

Ma nonostante questo, con il riscaldamento e il raffreddamento periodici, l'acciaio è coperto da fessure dovute al cosiddetto stress termico. Ma gli svantaggi degli scambiatori di calore in acciaio possono essere attribuiti alla loro suscettibilità alla corrosione, che è particolarmente pericolosa quando si verifica la condensa. Oltre a un volume e una massa elevati, maggiore è il volume e la massa, maggiore sarà il consumo di gas per il riscaldamento.

La ghisa non ha praticamente paura della corrosione, anche se l'istruzione continua a non raccomandare l'uso dell'unità in tale modalità che si verifica la condensazione (55? -57? C). Ma durante il funzionamento della caldaia, tali scambiatori di calore sono piuttosto impegnativi - forse l'aspetto dei depositi di sale nella parte del bruciatore (acqua sporca), che provoca la rottura.

Inoltre, a causa della differenza di temperatura all'ingresso e all'uscita, può verificarsi corrosione a bassa temperatura, che minaccia anche di rottura (la valvola di miscelazione a quattro vie sul tubo di ritorno funge da salvezza).

Il più efficace può essere chiamato uno scambiatore di calore in rame, nonostante il fatto che molti lo considerino inaffidabile. La capacità del rame di trasferire rapidamente la temperatura elimina quasi completamente la corrosione a bassa temperatura e le caldaie sono in grado di funzionare in modalità 30 °, e talvolta anche più basse. Qui, il consumo di carburante più basso, poiché gli scambiatori di calore in rame hanno i volumi più piccoli e una buona conduttività termica.

conclusione

In conclusione, si dovrebbe dire che non si dovrebbero installare le caldaie a gas con le proprie mani, anche se si capisce il loro dispositivo.

Per almeno due ragioni:

• in primo luogo, l'installazione arbitraria e il collegamento al tubo del gas di tale unità sono proibiti dalla legge e sono irti di pericoli (ci sono molti esempi di questo).
• in secondo luogo, il master con la licenza segnerà per te il periodo di garanzia, che implica automaticamente il servizio di garanzia, dalla data di installazione dell'unità, e non dalla data di vendita.
