Caratteristiche dei radiatori per riscaldamento in ghisa:

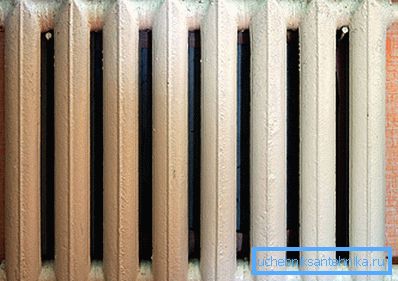

Il peso e le dimensioni dei radiatori in ghisa di riscaldamento dipenderanno principalmente dal numero di sezioni in un dispositivo, ma queste stesse sezioni possono anche differire l'una dall'altra in modo radicale, poiché sono uno, due o tre canali.
Ma, nonostante la voluminosità, le batterie di ghisa sono molto richieste per i sistemi di riscaldamento centralizzato, poiché corrispondono pienamente ai parametri necessari per il trasferimento di calore e la durata a qualsiasi possibile salto della pressione del vettore di calore.
Si tratta di questi dispositivi, i conoscenti, probabilmente, per ogni cittadino della Russia che ha raggiunto l'età cosciente, e questo sarà discusso, e ti mostreremo anche un video in questo articolo.
Radiatori in ghisa
Il radiatore in ghisa è un dispositivo di riscaldamento colonnare a radiazioni per convezione assemblato in più sezioni. Fu inventato da Franz San Galli nel 1857.
Tipi e disegni
- Come abbiamo già detto, quanto pesa un radiatore in ghisa, così come il suo volume, dipende direttamente dal numero di sezioni, nonché dal numero di canali in una singola sezione di questo dispositivo.. Ad esempio, consideriamo tali riscaldatori della serie FM, realizzati in conformità con i requisiti di GOST 8690-94. Tutti sono progettati per l'installazione, tenendo conto della profondità dell'apertura sotto la finestra, cioè a profondità piccole, medie e grandi, che possono essere riempite in base al numero di colonne nelle sezioni.
- I dispositivi di riscaldamento della serie FM sono progettati per impianti centralizzati di riscaldamento dell'acqua in edifici residenziali, pubblici e industriali con una pressione minima di esercizio di 1,2 MPa (12,236 atm) e pressione di prova (prova) di 1,8 M Pa (18,354 atm) e temperatura dell'acqua non superiore a 150? C (il loro prezzo è il più conveniente).
- Naturalmente, il peso dei radiatori in ghisa dipenderà anche dalle sezioni., da cui è assemblato, e sono fatti di ghisa grigia in forma sabbia-argilla con il metodo di iniezione, che consente al dispositivo di resistere a prestazioni stabili per circa 40 anni o più.

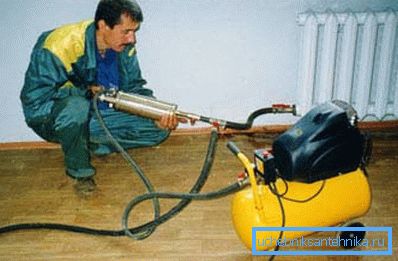

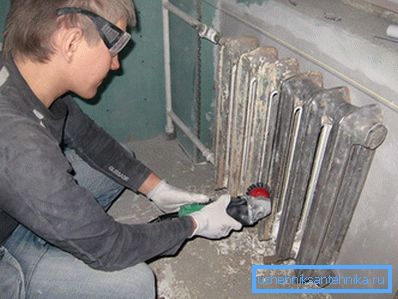

- La ghisa è un metallo abbastanza resistente per un portatore di calore di bassa qualità., cioè, l'acqua può avere un alto contenuto di sali, alcali e ruggine, ma è porosa, che contribuisce alla ritenzione di vari elementi e alla sedimentazione del fango, quindi le batterie necessitano di un lavaggio regolare.
Il set completo di un riscaldatore in ghisa comprende anche due tappi laterali (filettatura sinistra G 1?), Oltre a due futorki o, come vengono chiamati, tramite tappi (G 1? Filo destro) e un foro con una filettatura sinistra G? per raccordi di tubi di calore. Quando si uniscono le sezioni, vengono utilizzati nippli in acciaio e guarnizioni in gomma resistente al calore secondo il TU 38.105376-92.
Nota. Uno dei fattori più negativi che possono caratterizzare tali dispositivi di riscaldamento è il peso del radiatore in ghisa e il suo lungo riscaldamento, motivo per cui, in senso stretto, non viene utilizzato negli impianti di riscaldamento autonomi - grandi costi energetici per caldaie per qualsiasi tipo di combustibile. Allo stesso tempo, emette calore per un tempo molto lungo, il che rende possibile accendere le pompe per la circolazione dell'acqua non così spesso, quindi tali batterie sono quasi ideali per i sistemi centralizzati.
| Nome del parametro della sezione | Segnaletica digitale | |||||
| CHM1-70-300 | CHM1-70-500 | CHM2-100-300 | CHM2-100-500 | CHM3-120-300 | CHM3-120-500 | |
| Numero di canali | Singolo canale rettangolare | Rettangolare a due canali | Rettangolare a tre canali | |||
| Massa (kg) | 3.3 | 4.8 | 4.5 | 6.3 | 4.8 | 7.0 |
| Volume (l) | 0.66 | 0.9 | 0.7 | 0.95 | 0.95 | 1.38 |
| Superficie di riscaldamento (m2) | 0.103 | 0165 | 0148 | 0,207 | 0155 | 0246 |
| Calore del flusso di calore (kW) | 0,075 | 0110 | 0,1009 | 0,1426 | 0,1083 | 0,1568 |
| Altezza di montaggio (mm) | 300 | 500 | 300 | 500 | 300 | 500 |
| Altezza (mm) | 370 | 570 | 372 | 572 | 370 | 570 |
| Profondità (mm) | 70 | 70 | 100 | 100 | 120 | 120 |
| Larghezza (mm) | 80 | 80 | 80 | 80 | 90 | 90 |

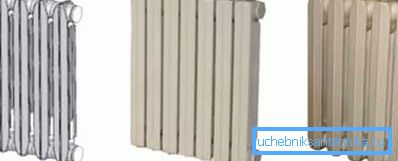

Tabella: caratteristiche tecniche di un radiatore in ghisa per uno, due e tre canali
| Designazione FM-1 | Numero di sezioni (pezzi) | Calore del flusso di calore (kW) | Consumo specifico di materiali (kg / kW) | Peso (kg) | Superficie riscaldante (? T = 70 ° C), ЭКМ | Lunghezza del radiatore (mm) |
| CHM1-70-500-1,2-2 | 2 | 0.22 | 48.64 | 10.7 | 0,396 | 178-184 |
| CHM1-70-500-1,2-3 | 3 | 0,33 | 47.58 | 15,7 | 0,594 | 258-265 |
| CHM1-70-500-1,2-4 | 4 | 0.44 | 47.05 | 20.7 | 0.792 | 338-346 |
| CHM1-70-500-1,2-5 | 5 | 0.55 | 46.73 | 25.7 | 0990 | 418-427 |
| CHM1-70-500-1,2-6 | 6 | 0.66 | 46.52 | 30.7 | 1.188 | 498-508 |
| CHM1-70-500-1,2-7 | 7 | 0,77 | 46.36 | 35.7 | 1.386 | 578-589 |
| CHM1-70-500-1,2-8 | 8 | 0.88 | 46.25 | 40,7 | 1.584 | 658-670 |
| CHM1-70-500-1,2-9 | 9 | 0.99 | 46.16 | 45.7 | 1.782 | 738-751 |
| CHM1-70-500-1,2-10 | 10 | 1.10 | 46.09 | 50,7 | 1.980 | 818-832 |
Caratteristiche Tabella FM-1-70-500-1,2
| Designazione FM-2 | Numero di sezioni (pezzi) | Calore del flusso di calore (kW) | Consumo specifico di materiali (kg / kW) | Peso (kg) | Superficie riscaldante (? T = 70 ° C), ЭКМ | Lunghezza del radiatore (mm) |
| 100-500-1,2-2 | 2 | 0285 | 48.1 | 13.7 | 0.512 | 178-184 |
| 100-500-1,2-3 | 3 | 0.428 | 47.2 | 20.2 | 0,769 | 258-265 |
| 100-500-1,2-4 | 4 | 0.570 | 46.8 | 26.7 | 1.024 | 338-346 |
| 100-500-1,2-5 | 5 | 0,713 | 46.7 | 33.3 | 1.281 | 418-427 |
| 100-500-1,2-6 | 6 | 0,856 | 46.5 | 39.7 | 1.537 | 498-508 |
| 100-500-1,2-7 | 7 | 0,998 | 46.4 | 46.3 | 1.792 | 578-589 |
| 100-500-1,2-8 | 8 | 1.141 | 46.4 | 52,9 | 2.049 | 658-670 |
| 100-500-1,2-9 | 9 | 1.283 | 46.3 | 59.4 | 2.304 | 738-751 |
| 100-500-1,2-10 | 10 | 1.426 | 46.1 | 65,8 | 2.561 | 818-832 |
Caratteristiche Tabella FM-2-100-500-1,2
| Designazione FM-2 | Numero di sezioni (pezzi) | Calore del flusso di calore (kW) | Consumo specifico di materiali (kg / kW) | Peso (kg) | Superficie riscaldante (? T = 70 ° C), ЭКМ | Lunghezza del radiatore (mm) |
| 120-500-1,2-2 | 2 | 0,314 | 47.78 | 15.1 | 0,564 | 198-206 |
| 120-500-1,2-3 | 3 | 0.470 | 46,95 | 22.3 | 0,844 | 288-297 |
| 120-500-1,2-4 | 4 | 0,627 | 46,60 | 29.5 | 1.126 | 378-388 |
| 120-500-1,2-5 | 5 | 0.784 | 46.39 | 36,7 | 1.408 | 468-477 |
| 120-500-1,2-6 | 6 | 0,941 | 46.21 | 43.9 | 1.690 | 558-568 |
| 120-500-1,2-7 | 7 | 1.098 | 46.11 | 51,1 | 1.972 | 648-659 |
| 120-500-1,2-8 | 8 | 1.254 | 46.05 | 58,3 | 2.252 | 738-750 |
| 120-500-1,2-9 | 9 | 1.411 | 45.96 | 65.5 | 2.534 | 828-841 |
| 120-500-1,2-10 | 10 | 1.568 | 45.92 | 72,7 | 2.816 | 918-932 |
Caratteristiche Tabella FM-3-120-500-1,2
Assemblaggio, smontaggio
Come abbiamo detto, è possibile aumentare o diminuire il trasferimento di calore e il volume del radiatore in ghisa aggiungendo o svitando le sezioni, che possono essere da due a infinito, anche se è improbabile che siano disponibili più di 15 pezzi.

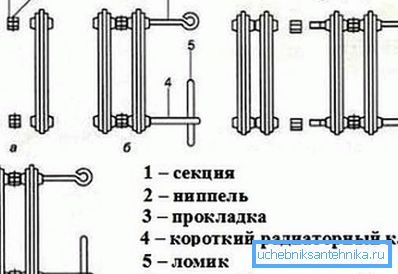

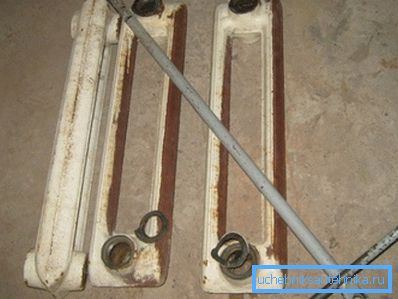

Molto spesso abbiamo a che fare con sezioni a due colonne che vedete nella foto in alto: sono collegate tramite un capezzolo e una guarnizione di gomma resistente al calore. Il capezzolo all'interno ha una forma arrotondata con due piani paralleli, che consente di fissare la testa della chiave, ma il diametro interno può essere 1? ? o 1?
In base a questo, viene selezionato un tasto in cui la testa può essere piatta o ripetere la forma interna del capezzolo - le istruzioni su questo argomento sono silenziose. Per svitare una o più sezioni, è necessario premere il tasto in modo che la testa raggiunga il capezzolo, che si trova sulla giunzione, quindi, prima, viene applicato sulla batteria per contrassegnare la profondità di immersione sull'asta.
Gli sforzi fatti per ruotare con l'aiuto di un cancello di solito non sono sufficienti, quindi la leva viene aumentata tagliando il tubo - la stessa leva è necessaria anche durante il montaggio in modo che la connessione non perda.
conclusione
Puoi sempre assemblare e smontare il radiatore in ghisa con le tue mani, se per questo hai una chiave con una testa adatta, solo tu devi installare nuove guarnizioni e, a volte, nuovi nippli. Quando si collega la batteria al circuito di riscaldamento, è opportuno dotarla di valvole di intercettazione per lo smontaggio durante la stagione di riscaldamento.
