Centralina di riscaldamento: funzioni, dispositivo, vantaggi

Il moderno sistema di controllo del riscaldamento consente di implementare schemi e programmi più complessi e avanzati per la regolazione delle modalità operative delle apparecchiature, per ottenere significativi risparmi energetici, per fornire il controllo remoto del riscaldamento. Vogliamo considerare la centralina di riscaldamento dal punto di vista delle sue caratteristiche strutturali e operative e dei suoi vantaggi.

Centralina automatica

appuntamento

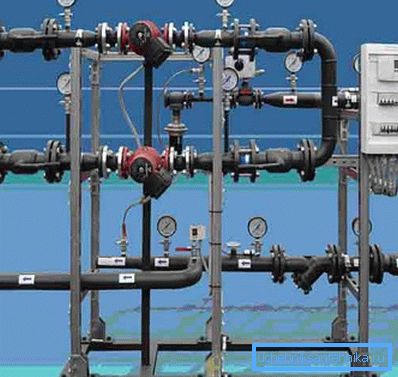

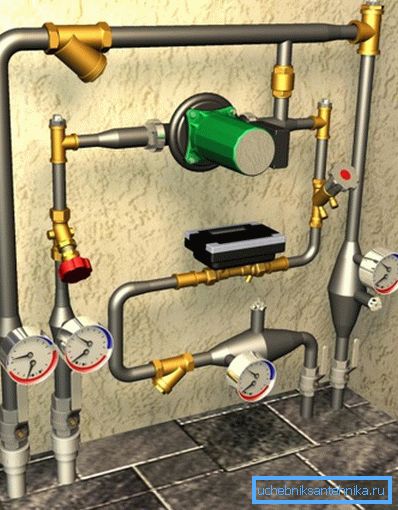

L'unità di controllo automatico è un punto di calore individuale, progettato per controllare i parametri del liquido di raffreddamento circolante nell'impianto di riscaldamento, a seconda degli indicatori di temperatura nella stanza, sulla strada, nelle condutture di alimentazione e di ritorno del circuito.

Inoltre, il sistema consente di implementare la protezione da situazioni di emergenza, modalità di commutazione del funzionamento dell'apparecchiatura, controllo del riscaldamento GSM. In caso di guasto o di una situazione anomala, il modulo è in grado di avvisare tutti gli abbonati sulla mailing list tramite messaggi SMS.

Tuttavia, questo non è un elenco completo di funzioni.

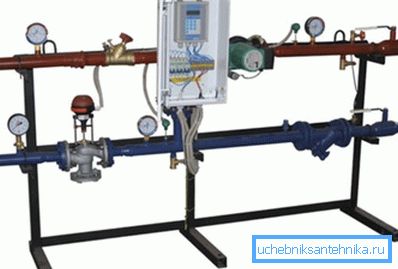

Il nodo di controllo può fornire:

• Modalità e parametri di funzionamento della pompa di circolazione dell'impianto di riscaldamento, una determinata velocità di circolazione del liquido di raffreddamento;
• Monitorare la manutenzione e l'esecuzione di un determinato programma di temperatura delle condotte di alimentazione e di ritorno. Questo aiuta a proteggere il sistema da surriscaldamento e sovraraffreddamento;
• Mantenimento di un dato differenziale di pressione costante all'alimentazione e ritorno all'edificio, cosa consente di lavorare normalmente su tutte le apparecchiature automatiche nella modalità regolare;
• Pulizia del portatore di calore fine e grossolana;
• Controllo visivo di tutti gli indicatori delle prestazioni del sistema: temperature nelle aree chiave, differenze di pressione all'ingresso e all'uscita del nodo, una data modalità di funzionamento, allarmi;

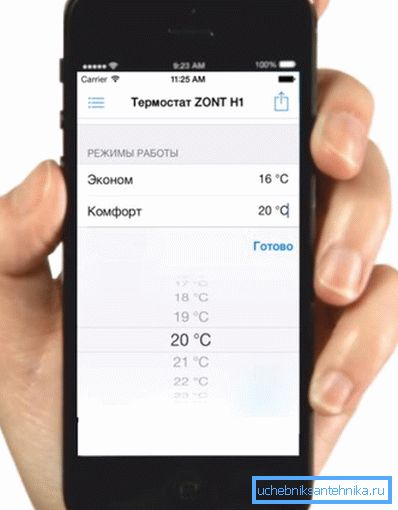

• Controllo remoto del riscaldamento via telefono e via Internet;
• Controllo remoto della stanza, allarme, porte d'ingresso e cancelli con l'aiuto di sensori aggiuntivi.

Fai attenzione! Per installare un tale sistema, la caldaia e le altre apparecchiature devono essere adattate al controllo elettronico. I vecchi telai con valvole meccaniche con questo schema non funzioneranno.

Dispositivo e principio di funzionamento

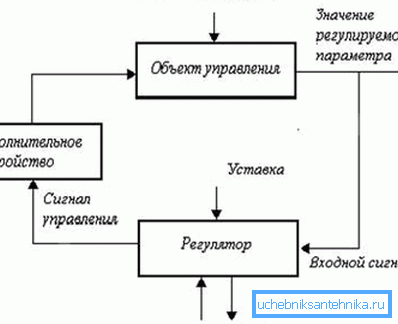

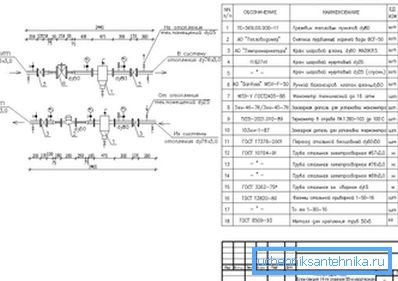

La struttura di qualsiasi sistema di controllo automatico include tali nodi:

1. Sensori e sensori che raccolgono i dati necessari in varie parti del sistema;
2. I controllori e processori che confrontano i dati ricevuti dai sensori con i valori dettati dall'istruzione (programma) registrati sulla scheda di memoria prendono una decisione e, sulla base di essa, danno comandi ai meccanismi di esecuzione;

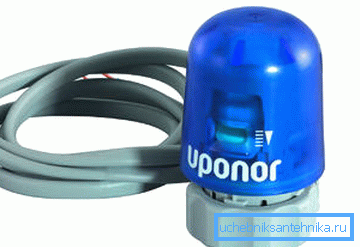

3. I meccanismi di esecuzione che ricevono i comandi dai controllori ed eseguono semplici azioni - bloccano valvole e valvole, aumentano la potenza delle unità, commutano le modalità operative delle apparecchiature di riscaldamento, eseguono gli arresti di emergenza dei nodi guasti.

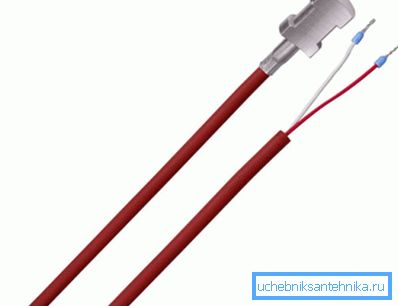

I sensori sono sensori di pressione e temperatura, oltre a sensori aggiuntivi che consentono di monitorare diversi processi. I più importanti sensori di temperatura forniscono e restituiscono il flusso di refrigerante, i sensori di temperatura nella stanza e sulla strada, nonché i sensori di pressione all'ingresso del sistema.

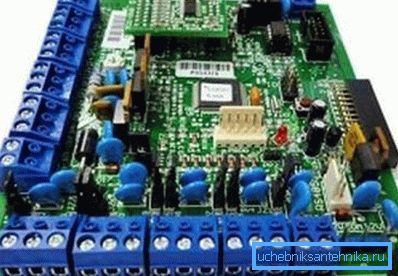

Il ruolo del controller è svolto da un computer a basso consumo che legge le informazioni da tutti i sensori. Un programma che rileva le condizioni di temperatura viene registrato sulla scheda di memoria del computer.

Il controller confronta i valori ottenuti con quelli impostati e, se necessario, prende una decisione sulle modifiche: aumentare l'alimentazione del refrigerante a un particolare circuito, spegnere la caldaia o trasferirla a un'altra modalità operativa, ecc.

Quando prende una decisione, il controller invia un segnale di controllo a uno o un altro attuatore: relè di commutazione, servo valvola, valvola o interruttore o elettronica della caldaia. A seconda del programma impostato, il modulo GSM per il controllo del riscaldamento può inviare messaggi al proprietario in merito a un particolare evento, e in attesa di una risposta può prendere determinate misure.

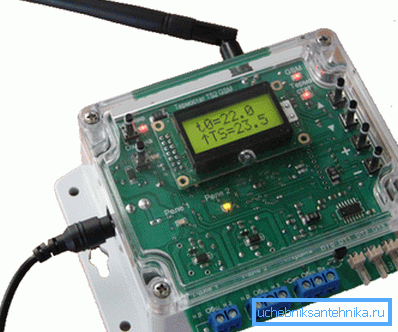

Il riscaldamento in una casa di campagna è controllato via GSM utilizzando un modulo speciale integrato nel computer.

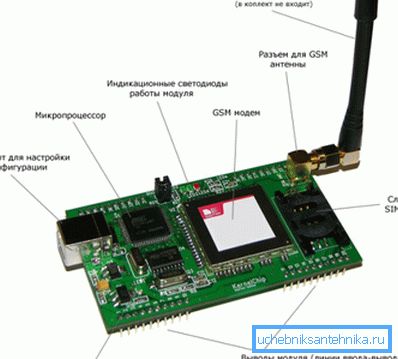

Questo modulo include i seguenti elementi:

• Slot per la commutazione della SIM-card;
• Alimentazione e batteria;
• Modem GSM;
• Connettore per l'antenna;
• Porta LAN per la connessione a un ISP;
• un microprocessore;
• Scheda di memoria;
• Connettore USB per configurazione e configurazione;
• Indicatori a LED o display a cristalli liquidi;
• Gruppo di contatti con ingressi e uscite per la raccolta dati e l'invio di segnali di controllo.

Fai attenzione! Insieme al modulo per il controllo GSM, il software deve essere fornito per l'installazione sul sistema operativo di un telefono cellulare. Il programma aiuterà a organizzare il controller e l'operatore di comunicazione remota.

vantaggi

Quali sono i vantaggi dell'utilizzo della centralina del riscaldamento automatico?

Un controller moderno con un modulo di comunicazione consente di ottenere i seguenti vantaggi e vantaggi:

• La regolazione fine del sistema in tempo reale consente il massimo risparmio con un adeguato livello di comfort;
• È possibile ottenere esattamente la temperatura e i parametri climatici della stanza, ciò che si desidera, e per questo è sufficiente impostare semplicemente i valori di temperatura desiderati;
• La notifica istantanea delle modalità di emergenza e di eventi anomali aumenta significativamente l'affidabilità e la sicurezza del lavoro;

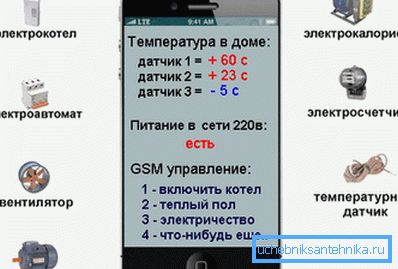

• Hai la possibilità di lasciare la casa con il riscaldamento funzionante ea distanza per controllare il suo stato, oltre a controllare le modalità operative, accendere o spegnere l'apparecchiatura da remoto;
• Una visita invernale in una casa di campagna con il riscaldamento spento richiede di entrare in una stanza fredda, sciogliere l'unità e attendere alcune ore finché la stanza non si riscalda. Ora puoi dare un comando per accendere in anticipo e non perdere tempo.

È possibile assemblare e collegare autonomamente il sistema di controllo - per questo, non sono necessarie autorizzazioni e approvazioni. Il lavoro è facile da seguire seguendo le istruzioni del produttore. Il prezzo del kit può variare da 4 a 40 mila rubli, a seconda della configurazione e del produttore.

Fai attenzione! La maggior parte dei moduli ha connettori per il collegamento di sensori aggiuntivi, con l'aiuto di cui è possibile organizzare il controllo sull'apertura di finestre e porte, l'ascolto o la sorveglianza e altre utili funzioni.

conclusione

Il controllo e la gestione dei moderni sistemi di riscaldamento possono essere eseguiti da software con la partecipazione remota dell'operatore. La comunicazione può essere effettuata tramite la comunicazione cellulare digitale GSM o Internet. Ulteriori informazioni che puoi trovare nel nostro video.
