Classificazione dei sistemi di riscaldamento: dal solito

L'argomento di questo articolo è la classificazione dei sistemi di riscaldamento per vari edifici. Esaminiamo le fonti di energia termica utilizzata, i metodi di trasferimento del calore, le configurazioni del movimento dei refrigeranti e il cablaggio dei dispositivi di riscaldamento.

Quindi vai.

Fonte di calore

In questo ruolo può essere:

• gas. Le caldaie per riscaldamento a gas forniscono il costo minimo di energia termica. Dove non ci sono condutture di gas, possono essere usati invece porta-bombole o bombole.

Tuttavia: in questo caso, il prezzo di un chilowattora di calore aumenterà notevolmente.

• Legna da ardere e carbone. Le caldaie a combustibile solido per queste fonti di energia sono generalmente unificate. Il loro principale svantaggio è la limitata autonomia del lavoro: la posa del combustibile e la pulizia del sottosuolo sono necessari più volte al giorno.

Tuttavia, i generatori di gas e le caldaie a combustione superiore possono aumentare leggermente lo spazio tra i pad.

• pellet. Caldaie a pellet con bidoni e dispenser possono raggiungere l'autonomia in pochi giorni.

• solario. Qui, l'autonomia è già calcolata in settimane; Gli svantaggi includono l'elevato livello di rumorosità delle apparecchiature e la necessità di ingombranti capacità del diesel.

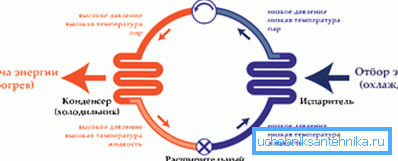

• energia elettrica. Insieme ai dispositivi di riscaldamento diretto, le pompe di calore che utilizzano l'elettricità che trasferiscono il calore da un ambiente relativamente freddo (aria, acqua o suolo) ad una stanza più calda lo usano.

Ecco una stima approssimativa dei costi per diverse fonti.

Fonte centrale e riscaldamento distribuito

Lo schema più comune con una fonte di calore centralizzata (caldaia o stufa), dispositivi di riscaldamento periferici e condutture per il trasporto di calore. Tuttavia, insieme a loro, vengono utilizzati anche sistemi di riscaldamento distribuiti.

Esempi?

• Riscaldamento a pavimento elettrico con termostati indipendenti.
• Convettori elettrici collocati in ogni stanza.

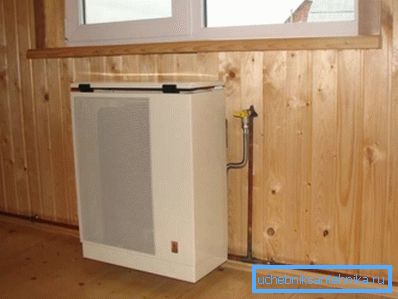

• Convettore a gas con distribuzione di gas in casa.

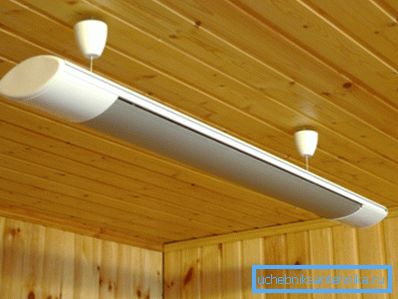

• Emettitori infrarossi a potenza indipendente.
• Il riscaldamento è dotato di aria condizionata con sistema di split privato in ogni camera.

Metodo di trasferimento di calore

Il trasferimento di energia termica può essere fatto in diversi modi.

Portatore di calore

In questa capacità vengono utilizzate acqua o le sue miscele con etilene e glicole propilenico, congelando a temperature più basse. L'elevata capacità termica dei fluidi di trasferimento del calore rende possibile l'erogazione della rete di una sezione trasversale relativamente piccola.

L'aria

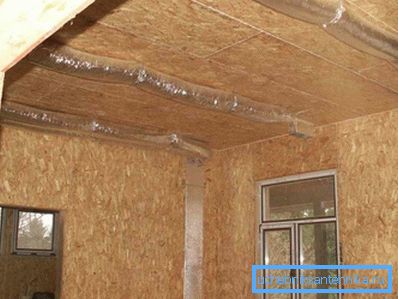

Il riscaldamento dell'aria significa che la fonte di calore riscalda direttamente l'aria che entra nella stanza. I sistemi di riscaldamento ad aria sono spesso combinati con la ventilazione. Il principale svantaggio della decisione che influenza la sua popolarità è la necessità di installare condotti d'aria di ampia sezione: senza pregiudizio della finitura, questo può essere fatto solo in fase di costruzione.

vapore

I sistemi di riscaldamento con vapore surriscaldato con una temperatura di 200-400 gradi nel nostro tempo sono utilizzati esclusivamente presso impianti industriali. Sono convenienti perché, a causa dell'elevata temperatura dei riscaldatori, assicurano le loro dimensioni minime con alti valori di potenza termica. La mancanza di vapore è un serio pericolo per gli abitanti di locali riscaldati in caso di incidenti.

Radiazione infrarossa

I cosiddetti riscaldatori a infrarossi trasmettono una parte sostanziale del calore non all'aria che li circonda, ma direttamente agli oggetti e alle persone circostanti attraverso la radiazione infrarossa, che si trova al di fuori della parte visibile dello spettro.

L'uso di emettitori IR è economicamente giustificato, in primo luogo perché riduce il comfort minimo della temperatura ambiente. A causa del riscaldamento diretto della pelle in aree aperte del corpo, la zona del comfort soggettivo inizia già da + 15-16С.

Convezione e riscaldamento a pavimento

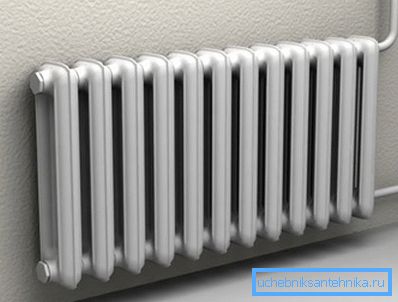

Il modello di riscaldamento di una stanza con sorgenti puntiformi di calore con una temperatura relativamente elevata (radiatori, termoconvettori, registri, ecc.) A cui siamo abituati fin dall'infanzia è chiamato convezione. Ogni riscaldatore genera un flusso di convezione; questi flussi agitano l'aria nella stanza.

Il problema principale del riscaldamento a convezione è che le temperature in una stanza riscaldata sono distribuite in modo estremamente disuguale.

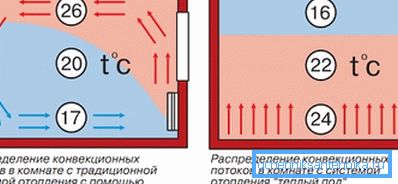

Non solo: sono anche distribuiti in modo inefficiente. Sotto il soffitto, la temperatura è di 5-8 gradi più alta rispetto al livello di crescita umana. Trascorri molto tempo sul soffitto?

Uno degli effetti collaterali del surriscaldamento dell'aria vicino al soffitto è un forte aumento delle dispersioni di calore attraverso il soffitto. Le perdite di calore sono direttamente proporzionali al delta di temperatura tra i lati dell'involucro dell'edificio.

Un'alternativa al riscaldamento per convezione è un pavimento caldo. La superficie del pavimento viene riscaldata a una temperatura di 25-35 gradi con un cavo, un riscaldatore a pellicola o un tubo con acqua.

Di conseguenza:

• La temperatura è massima esattamente dove c'è bisogno - a livello del pavimento.

• Una cortina termica che impedisce il congelamento delle pareti si forma attorno all'intero perimetro della stanza.
• Riducendo la temperatura media nella stanza si ottiene un notevole risparmio energetico.

Riscaldamento dell'acqua

Nel caso di utilizzo di un liquido di raffreddamento, la classificazione del sistema di riscaldamento è possibile con diversi altri parametri.

Centrale e autonomo

Nei sistemi DH, la fonte di calore è il CHP o il locale caldaia. Il trasportatore di calore - acqua tecnica - viene trasportato lungo le linee di riscaldamento; la circolazione in circuiti separati è assicurata dalla differenza tra l'avanzamento e le filettature inverse.

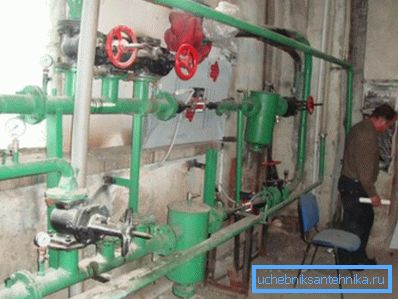

La funzione della giunzione tra l'autostrada e il sistema di riscaldamento dell'edificio è eseguita dal nodo ascensore.

In esso:

• Il differenziale tra i fili è livellato. In pista raggiunge 3-6 kgf / cm2; allo stesso tempo, per una circolazione stabile di un circuito di dimensioni ragionevoli, è sufficiente una caduta di 0,2 kgf / cm2.
• Viene garantito il coinvolgimento di parte del volume del refrigerante dal circuito di ritorno al ricircolo. Pertanto, la variazione di temperatura tra il più vicino al nodo dell'elevatore e il più lontano dai dispositivi di riscaldamento è ridotta.
• La modalità di funzionamento del sistema di erogazione dell'acqua calda (fornitura di acqua calda) è regolata. A seconda della temperatura di mandata, l'acqua calda sanitaria viene alimentata da una filettatura diretta o inversa.

Nel caso di un sistema autonomo, si tratta di un circuito chiuso riempito con un vettore di calore a volume costante e non collegato a oggetti esterni. L'acqua calda non viene prelevata dal circuito.

Stimolazione di circolazione

Nel sistema DH, il refrigerante è azionato da un differenziale tra i filetti. E i circuiti autonomi?

Ci sono due opzioni possibili.

1. In un sistema a circolazione forzata, è fornito da una pompa di circolazione, un dispositivo a potenza relativamente bassa, spesso con la possibilità di regolare gradualmente o gradualmente la capacità.

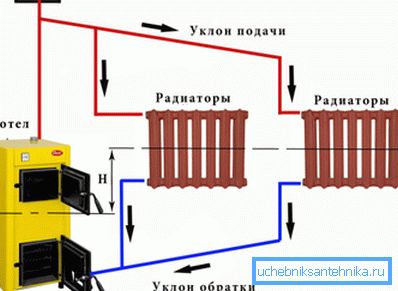

2. I sistemi gravitazionali funzionano a causa della differenza di densità tra il refrigerante caldo e quello freddo. Dalla caldaia sale lungo il cosiddetto collettore acceleratore e ritorna lentamente attraverso i radiatori, rilasciando calore lungo il percorso.

Utile: è facile aggiornare il sistema gravitazionale per accelerare la circolazione al suo interno installando una pompa di circolazione nel circuito con le proprie mani. L'istruzione è abbastanza semplice: il riempimento è rotto da una valvola o valvola di non ritorno, su entrambi i lati di cui sono fatti gli inserti alla pompa. Le barre laterali sono dotate di un pozzetto davanti alla pompa e di una coppia di valvole di intercettazione.

Sistemi a uno e due tubi

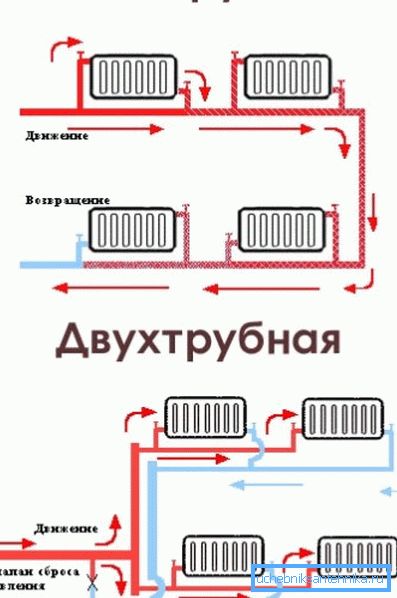

La disposizione del liquido di raffreddamento nei dispositivi di riscaldamento può essere monotubo e bifilare. Nel primo caso, il radiatore rompe l'unico riempimento o, più razionalmente, i tagli paralleli ad esso. Nel secondo, ogni riscaldatore è un ponticello tra i tubi di alimentazione e di ritorno.

Un punto importante: nel secondo caso, il sistema richiede il bilanciamento obbligatorio - impostazione della permeabilità delle batterie mediante valvole di strozzamento. Senza di esso, i radiatori lontani dalla caldaia semplicemente non funzionano.

Verticale e orizzontale

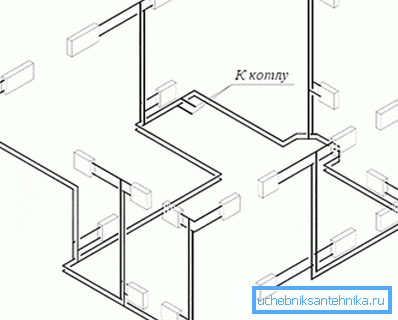

Leningradka - un anello a tubo singolo intorno al perimetro di una casa con batterie incorporate parallelamente ad esso, è un tipico sistema orizzontale. Il supporto per il riscaldamento in un condominio è tipicamente verticale. Come puoi immaginare, sono spesso combinati: ad esempio, nello stesso condominio con uno stand verticale accanto all'imbottigliamento orizzontale.

Passando e vicoli ciechi

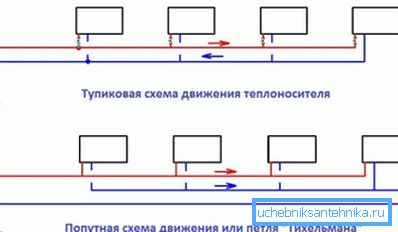

Se il refrigerante dall'uscita della caldaia all'ingresso non cambia la direzione del movimento verso l'opposto, si tratta di un sistema di passaggio. Se le modifiche - deadlock.

Imbottigliamento superiore e inferiore

Nei condomini, è possibile trovare due tipi di riser di cablaggio.

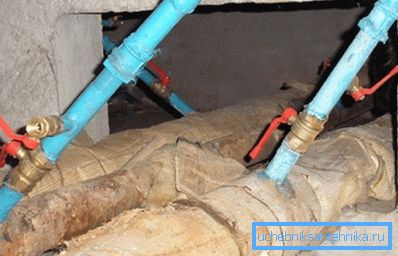

• Il riempimento inferiore significa che il flusso di alimentazione e di ritorno si trovano nel seminterrato. I montanti sono collegati a coppie con un saltatore in soffitta o al piano superiore. Ogni coppia di riser cortocircuita le condutture di alimentazione e di ritorno.

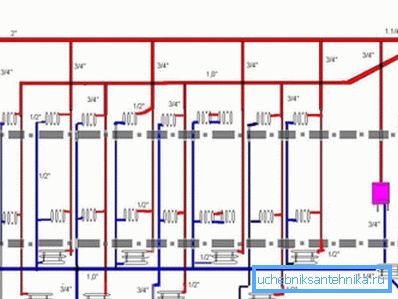

• Nel caso del riempimento superiore, l'alimentazione viene spostata in soffitta ed è dotata di un serbatoio di raccolta dell'aria. Ogni montante deve essere spento in due punti; ma quando si avvia il sistema, ci sono meno problemi di ordine di grandezza: non è necessario spurgare aria su ogni coppia di riser, ma solo in un singolo serbatoio.

Collegamento dei radiatori

I riscaldatori componibili possono essere collegati alle linee di alimentazione in diversi modi.

• La connessione laterale è più vantaggiosa in termini di estetica. Tuttavia, con una grande lunghezza del dispositivo, le sezioni esterne saranno notevolmente più fredde rispetto alla prima dal rivestimento.

• La connessione diagonale permetterà alla batteria di riscaldarsi per tutta la sua lunghezza.

Consiglio: per connetterti al ingorgo di traffico a sinistra, usa non uno sweep, ma un americano. Semplificherebbe notevolmente lo smantellamento e l'installazione del radiatore.

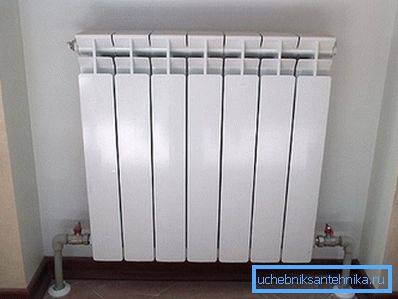

• Infine, lo schema dal basso verso il basso non solo riscalda il radiatore in modo uniforme, ma allevia anche la necessità di sciacquare. La circolazione continua attraverso il collettore inferiore non gli consentirà di limare. Lo svantaggio di una tale connessione è la necessità di alimentare la spina superiore con una valvola Mayevsky e di spurgare aria ad ogni avvio.

conclusione

Speriamo che la nostra visione della teoria, anche se un po 'superficiale, si riveli utile al lettore. Come al solito, il video in allegato gli offrirà materiale aggiuntivo.

Buona fortuna!
