Collegamento dei termosifoni: metodi, schemi, smontaggio e

Come collegare i radiatori tra loro per fornire un riscaldamento dell'ambiente di alta qualità?

Questa domanda è particolarmente rilevante se l'impianto di riscaldamento è progettato e installato in una casa di nuova costruzione. Tuttavia, anche nelle case già in uso, il modello di connessione può essere rivisto e aggiornato per garantire una maggiore efficienza energetica del sistema di riscaldamento utilizzato.

In questo articolo vedremo quale tipo di schema di connessione dei radiatori in una casa privata può essere considerato ottimale e perché. Inoltre, impareremo quali sono le caratteristiche dell'attuazione di ciascuno degli schemi proposti.

Caratteristiche costruttive

Esiste un'ampia gamma di riscaldatori sul mercato, progettati per essere riempiti con refrigerante che circola in sezioni e che rilascia parte del calore alle parti metalliche. Le parti metalliche nel design del dispositivo, a loro volta, rilasciano calore nell'ambiente.

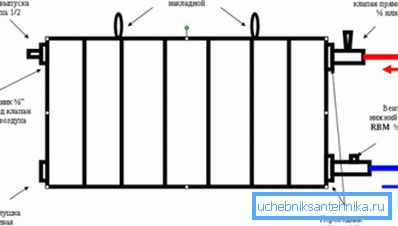

Indipendentemente dal fatto che il design delle batterie utilizzate sia a pannello o componibile, hanno tutte una cosa in comune: la presenza di quattro ingressi. Due fori si trovano nella parte superiore delle estremità e due fori nella parte inferiore.

Questi fori sono necessari per il collegamento ai tubi dell'impianto di riscaldamento. La scelta dei fori inferiori o superiori per l'installazione può essere dovuta alle peculiarità della posizione del dispositivo e dello schema elettrico scelto.

Revisione dei metodi attuali

La connessione dei radiatori di riscaldamento alle tubazioni può essere eseguita secondo i seguenti metodi:

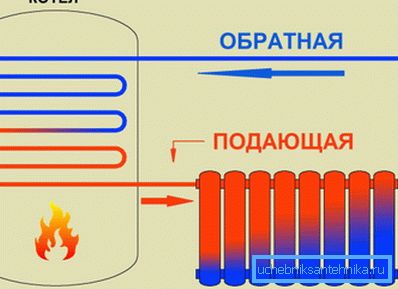

• Il modo più semplice e allo stesso tempo efficace per collegare i tubi alla batteria è alimentare la parte superiore e restituire i tubi dal basso..

Il vantaggio di questa soluzione è che il refrigerante passa attraverso il dispositivo di riscaldamento quasi per gravità. Quando si utilizza questo schema, le sezioni del radiatore installato si riempiono più velocemente, mentre la pressione sui raccordi di collegamento sarà bassa.

Lo svantaggio di questo metodo risiede nel fatto che un tubo così importante viene usato raramente in moderni appartamenti e case.

• Collegamento unilaterale di radiatori a tubi quasi efficiente come lo schema precedente, dal momento che il refrigerante si presta dall'alto e va nel foro inferiore. L'efficienza del radiatore con questa installazione è di circa il 97%.

Importante: se si installa una batteria di alluminio in questo modo, esistono limitazioni sul numero di sezioni utilizzate. Il numero di sezioni in questo caso non deve superare le 20 unità.

• Il metodo di connessione più basso, nonostante la minore efficienza (circa l'88%), sta diventando sempre più popolare. Ciò non sorprende, dal momento che i moderni sistemi di riscaldamento sono realizzati mediante connessioni di tubi nascoste sotto il pavimento.

Nonostante il risultato dell'installazione funzioni con le loro mani in questo caso sembra più accurato, ci vorrà più tempo per riempire le sezioni di refrigerante e, di conseguenza, più tempo per garantire una temperatura confortevole nella stanza.

Guidare il feed dal basso può essere motivato solo dalla particolarità dell'installazione del tubo. L'efficienza dell'uso delle batterie collegate in questo modo non supera il 75-78%.

• Abbassare la connessione unidirezionale non comune, tuttavia ci sono alcune batterie di riscaldamento in cui le porte di alimentazione e di ritorno si trovano nella parte inferiore del radiatore.

Dal punto di vista dell'estetica, tale metodo di connessione è del tutto giustificato, ma dal punto di vista dell'efficienza della batteria, è meglio considerare i primi due metodi.

In che modo la posizione della batteria influisce sull'efficienza del suo utilizzo

Come già accennato, i metodi di collegamento dei radiatori alle tubazioni influenzano l'efficienza dell'intero sistema. Si scopre che la posizione del riscaldatore ha un impatto minore.

Considera le situazioni più comuni:

• La parte superiore del radiatore è completamente rivestita con un davanzale. Nel caso ideale, l'efficienza della batteria è del 100%, ma allo stesso tempo nulla dovrebbe coprire la parte superiore del dispositivo. Nel nostro caso, il bordo del davanzale cambia la direzione dell'aria riscaldata e l'efficienza diminuisce dal cento percento a novantasei.
• La batteria per il design della stanza è nascosta in una nicchia. In questo caso, l'efficienza del dispositivo è ridotta del 7%.

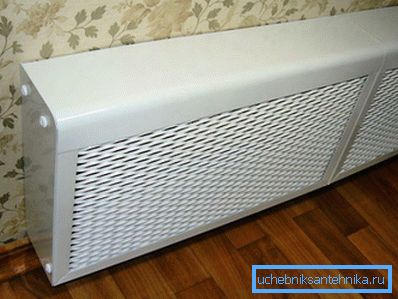

• La batteria per un aspetto estetico è coperta da uno schermo decorativo. Se lo schermo presenta una perforazione sufficiente nella parte anteriore e nella parte superiore, la perdita di trasferimento di calore sarà del 5%. Se lo schermo è quasi privo di perforazione e allo stesso tempo copre il radiatore da tutti i lati, la perdita sarà fino al 20%.

Quindi, abbiamo esaminato come collegare i tubi alle batterie in ordine di riduzione dell'efficienza. Inoltre, abbiamo imparato come non avere i radiatori, in modo da non congelare in inverno. Ora elenchiamo gli schemi di progettazione attuali per i sistemi di riscaldamento.

Grafici della batteria attuali

Ad oggi, diversi schemi per l'installazione di riscaldatori sono utilizzati in un unico sistema. Tutti questi schemi hanno vantaggi evidenti in combinazione con i punti che devono essere considerati quando si sceglie l'opzione migliore per organizzare un sistema di riscaldamento nella vostra casa.

Quindi, come si possono collegare i radiatori bimetallici tra loro nello stesso sistema di riscaldamento e allo stesso tempo ottenere un risultato ottimale?

• La connessione consecutiva è uno schema comune e di facile implementazione in cui l'alimentazione passa attraverso tutte le batterie a turno e il tubo di ritorno entra nel sistema dall'ultimo radiatore. Un esempio di implementazione di questo schema è il seguente. L'appartamento o la casa ha diverse stanze e una batteria è installata in ogni stanza. Il primo refrigerante riceve la batteria, che si trova più vicina alla caldaia di riscaldamento. Successivamente, il refrigerante attraverso il tubo entra nel successivo radiatore, ecc. Il vantaggio di questa soluzione è il risparmio di tubi, il cui prezzo è elevato e la facilità di installazione. Lo svantaggio del metodo è il riscaldamento non uniforme dell'aria nei locali, poiché con la distanza dalla caldaia, la temperatura del liquido di raffreddamento si abbassa e si abbassa. Pertanto, decidendo sull'uso di un tale schema, sii preparato al fatto che la stanza, l'ultima di questa catena, sarà fredda.
• La connessione parallela è un circuito esente dagli inconvenienti di un circuito sequenziale. Ciò è ottenuto attraverso l'uso di un tubo comune attraverso il quale scorre il refrigerante. A sua volta, da questo ramo di tubazioni si passa direttamente al quale si unisce il radiatore. Un vantaggio significativo di questo schema è la capacità di sovrapporre le batterie della catena senza compromettere le prestazioni di altri dispositivi di riscaldamento. A tal fine, le valvole di arresto sono installate all'ingresso di ciascun riscaldatore.

Importante: per garantire l'efficienza dell'impianto di riscaldamento con collegamento parallelo, le curve devono avere un diametro della sezione trasversale minore rispetto al diametro del tubo principale.

• Lo schema di collegamento della batteria combinato viene utilizzato se è necessario combinare i due schemi elencati in precedenza nelle condizioni di un oggetto edificio. Di norma, la scelta di una connessione combinata può essere dovuta alle caratteristiche architettoniche del sito di costruzione.

Come smontare e assemblare le sezioni della batteria

In conclusione, consideriamo come eseguire la separazione e il collegamento di sezioni di radiatori tra di loro.

Per cominciare, tali azioni sono possibili solo su dispositivi di sezione e impossibili su batterie di tipo pannello. Pertanto, è possibile collegare sezioni di radiatori bimetallici e collegare sezioni di radiatori in alluminio, mentre le batterie in acciaio non possono essere smontate e integrate.

Colleghiamo e scolleghiamo le sezioni usando una chiave speciale del radiatore. La chiave viene inserita alternativamente nella presa superiore e inferiore e fatta scorrere in senso antiorario se è necessario scollegare le sezioni. Per svitare il numero richiesto di sezioni, ci sono segni sulla chiave corrispondente alla larghezza della sezione.

conclusione

Sapendo come installare i radiatori, è facile assemblare un sistema di riscaldamento in una casa di campagna. Per installare correttamente i riscaldatori, ti consigliamo di guardare il video in questo articolo.
