Collettore di distribuzione riscaldamento autonomamente

Un sistema di riscaldamento domestico efficace è un fattore molto importante per il comfort di vivere in una casa. Il riscaldamento uniforme di tutti i dispositivi di riscaldamento significa il suo corretto funzionamento. Ma a volte si scopre che il refrigerante non è sufficiente per tutti i punti di analisi. Ciò accade per molte ragioni, ad esempio, a causa della non osservanza dei diametri dei tubi durante l'installazione del sistema o di uno schema di installazione del riscaldamento non corretto. È così: la temperatura è sufficiente, c'è acqua nel sistema e non c'è abbastanza calore, perché a tutte le batterie manca semplicemente la corretta distribuzione dell'acqua. Ciò significa che è stata violata la regola di base per la scelta dei diametri del tubo: la somma dei diametri di tutti i circuiti di riscaldamento deve essere uguale o leggermente superiore al diametro del tubo di uscita dalla caldaia. In questo caso, usando le valvole sulle batterie, è necessario regolare il flusso del liquido di raffreddamento sull'impianto di riscaldamento, oppure dovrebbe essere rifatto. Una delle soluzioni al problema è quella di creare un collettore di distribuzione del calore con le proprie mani.

Principio di funzionamento

È possibile correggere gli errori dei precedenti installatori di riscaldamento applicando uno dei classici schemi di connessione. Ad oggi, il sistema di distribuzione più efficiente del refrigerante nell'impianto di riscaldamento è un collettore di distribuzione.

Al suo interno, si tratta di un serbatoio in cui viene fornita acqua riscaldata dalla caldaia per il riscaldamento. Da esso attraverso tubi di diametro minore scorre fino al punto di analisi (radiatori di riscaldamento, pavimenti riscaldati, caldaia per riscaldamento indiretto). Dopo aver distribuito il calore, l'acqua viene restituita attraverso gli stessi tubi, ma già a un'altra stessa capacità (ricezione), e quindi il flusso generale ritorna alla caldaia. Il ciclo è completo.

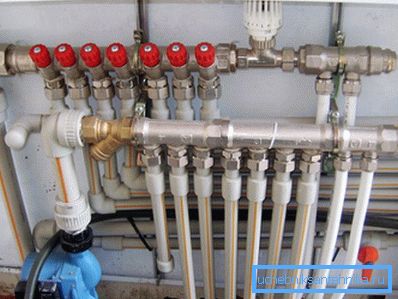

Come modificare il sistema di riscaldamento

Avere abilità nel maneggiare strumenti, saldatrici (se la saldatura è necessaria) e conoscenza di impianti idraulici, è abbastanza semplice realizzare un collettore di distribuzione per il riscaldamento. Innanzitutto è necessario decidere il numero di circuiti di riscaldamento. Questi sono rami separati che riscaldano stanze specifiche (una o più).

Se installi un raccoglitore nel riscaldamento individuale di due o più case a piani, allora su ogni piano è meglio creare il tuo pettine (distributore). In questo caso, non è possibile fare a meno del locale caldaia, nel quale sarà collocato il collettore di distribuzione principale.

Se la casa è a un solo piano, è consigliabile creare un nodo di distribuzione, che sarà collocato accanto alla caldaia. Portare tutto in una stanza separata o combinarlo, ad esempio, con una cucina: questa decisione viene presa sulla base del layout e delle dimensioni della casa, del modello della caldaia e del tipo di combustibile su cui funziona.

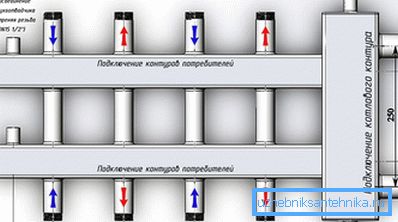

Nel caso di installazione di un collettore di distribuzione del riscaldamento direttamente accanto alla caldaia, è realizzato con tubi metallici a sezione circolare o rettangolare. Ma prima di iniziare il lavoro, è necessario determinare il numero di punti di analisi del refrigerante. La scelta del diametro dei tubi da posare dipende da questo. Dopodiché, per maggiore chiarezza, devi disegnare un disegno. Mostra tutte le dimensioni e i parametri necessari:

• I diametri dei tubi di mandata e ritorno, i rami ai circuiti di riscaldamento, i fili.
• Distanze tra i rami dare e ricevere.
• Le distanze tra l'alimentazione principale e il tubo di ritorno.
• Rubinetti di direzione. Possono essere diretti in direzioni opposte o verso l'alto. Se i rubinetti di alimentazione e di ritorno sono diretti in una direzione, vengono inseriti in un motivo a scacchiera.

Quando tutti i preparativi necessari sono stati fatti, puoi procedere al lavoro.

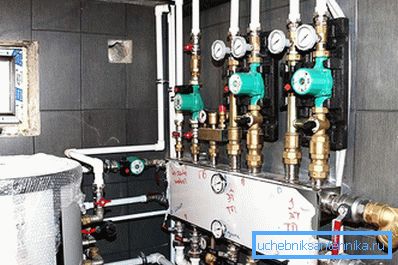

Locale caldaia

Il collettore del locale caldaia è composto da due stampi: alimentazione e ritorno. Naturalmente, per una grande casa, a causa dell'impressionante volume di portatori di calore e della notevole lunghezza del sistema di riscaldamento, per la produzione del collettore di distribuzione vengono utilizzati tubi con un diametro di almeno 100 mm.

Il collettore di alimentazione è montato con valvole e pompe di circolazione, e il ritorno - solo con valvole di intercettazione.

Anche nel collettore di distribuzione sono montati manometri, termometri e gruppo di sicurezza. Un tale "riempimento" consente, senza spegnere tutto il riscaldamento in casa, di risolvere i problemi di un ramo separato.

Quando si installa c'è la seguente sequenza di lavori:

• In conformità con il disegno tubi acquistati (nel nostro caso, in metallo). Se necessario, vengono puliti dalla ruggine.
• Secondo lo schema di assemblaggio, i tubi sono saldati mediante saldatura elettrica oa gas.
• Tutte le saldature vengono pulite e il design è macchiato.
• Il collettore è collegato al sistema di riscaldamento e pressurizzato - verificare la presenza di perdite. Fatelo riempiendo d'acqua e lasciate riposare per un po 'di tempo.

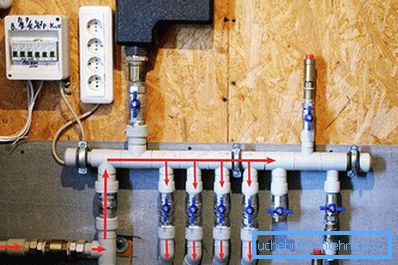

Collezionista locale

L'installazione di un tale nodo nel suo principio non è diversa dal montaggio di un distributore in un locale caldaia. L'eccezione è il materiale del tubo. Poiché questo è, diciamo, un nodo ridondante, che è lontano dal dispositivo di riscaldamento e l'effetto della temperatura su di esso è molto più basso, quindi possono essere utilizzati tubi in PP composito o in metallo-plastica. Ma la saldatura è più affidabile di una connessione a pinza, quindi i tubi in polipropilene sono preferibili.

La prossima differenza del pettine locale dal locale caldaia è che, poiché la lunghezza dei tubi è piccola, l'acqua non ha il tempo di dare tutta la temperatura e ritorna a sufficientemente caldo, e l'acqua nel flusso di ritorno nella caldaia è quasi fredda.

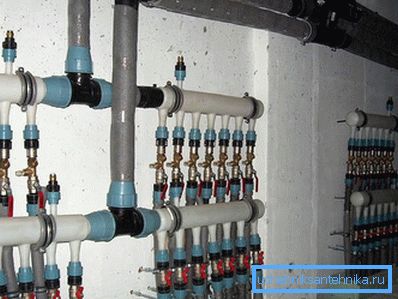

Redditizio o no

Quanto è redditizio installare il collettore di distribuzione del riscaldamento da soli, giudicate voi stessi. Innanzitutto, spendi solo per materiali. In secondo luogo, è pienamente coerente con i parametri tecnici del tuo sistema di riscaldamento, mentre il raccoglitore di negozi dovrà ancora essere rifatto per questo. E questo è anche un costo. In terzo luogo, il collettore stesso contribuirà a recuperare rapidamente il costo della sua installazione. In che modo? In un sistema di riscaldamento a due tubi convenzionale, il liquido di raffreddamento passa lungo il contorno, emettendo calore, diciamo, a 20 m, e il circuito del collettore è lungo la metà di passa ad un unico punto di analisi, quindi l'acqua nella linea di ritorno è più calda e per il riscaldamento è necessario meno carburante. E dato che il carburante è molto, molto costoso, allora si pagherà da solo in una stagione. Se hai domande, scrivi commenti all'articolo. Lo specialista che lavora sul sito ti fornirà ulteriori informazioni.

video

Puoi imparare come creare una distribuzione diversa dal video che offriamo:

schemi

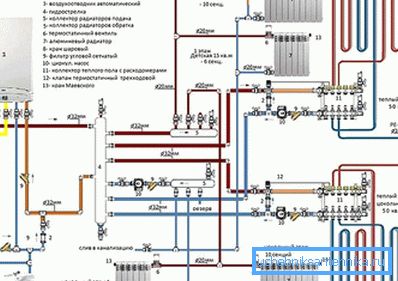

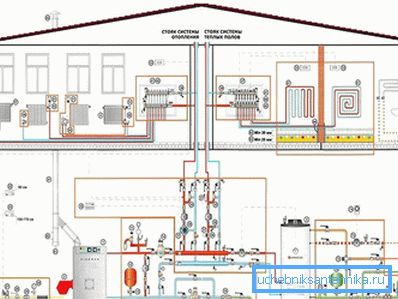

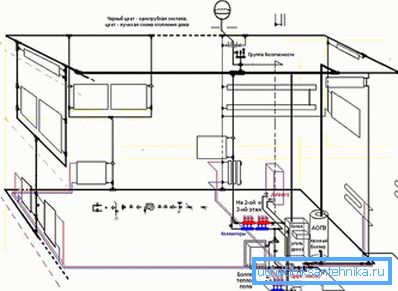

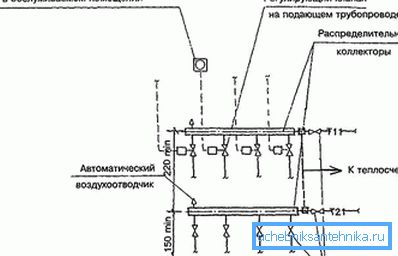

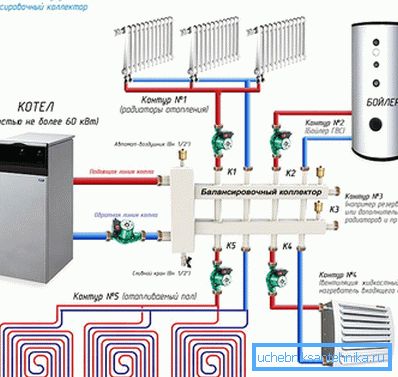

I seguenti sono diversi schemi di riscaldamento del collettore:
