Come calcolare i radiatori di riscaldamento senza l'uso di

Le batterie, il cui prezzo è basso, sono il dispositivo di riscaldamento più comune utilizzato ovunque: negli edifici residenziali, commerciali, industriali e pubblici. Sono costituiti da elementi cavi metallici riempiti con liquido refrigerante.

Quando riscaldati, danno energia alle stanze.

Componenti di calcoli

1. Prima di acquistare i dispositivi, è necessario prestare attenzione alle loro due caratteristiche tecniche: potenza e resistenza del fluido termovettore.
2. È necessario calcolare non solo il numero di dispositivi ed elementi in essi, ma anche scegliere il materiale dei radiatori.
3. La cosa principale che deve essere determinata è la capacità di una sezione di rilasciare la quantità massima di energia termica. Cioè, è necessario sapere come calcolare il potere dei radiatori.
4. Questo valore sarà la base dei calcoli per l'intero sistema di riscaldamento.

Calcolo della potenza

1. Le istruzioni dicono che a 1 m? le stanze richiedono 100 watt di calore. Sapendo questo, è possibile determinare il numero di radiatori necessari. Pertanto, prima di tutto è necessario conoscere l'area della stanza che verrà riscaldata.
2. Nel calcolare, si dovrebbe anche tener conto dell'altezza della stanza, del numero di porte e finestre e del loro materiale. Questi fattori determinano la perdita di calore nella stanza.
3. Prima di calcolare un radiatore per il riscaldamento, è necessario determinare la temperatura più bassa nella propria zona e la temperatura del trasportatore di calore in un dato periodo dell'anno.

Fai attenzione! Tutti i calcoli devono essere fatti usando i coefficienti, sono contenuti nello SNiP. Dati questi numeri, è possibile determinare con precisione le prestazioni del riscaldamento.

Il calcolo preliminare è semplice: devi moltiplicare l'area della stanza di 100 watt. Tuttavia, tali calcoli non saranno accurati. Per regolarli e richiedere coefficienti.

Fattori di correzione delle prestazioni

Esistono due tipi di fattori: riduzione e aumento della potenza (vedi anche l'articolo Sistema di riscaldamento a due tubi o monotubo - l'eterna domanda).

Il primo di essi viene applicato nei seguenti casi.

1. Se le finestre sono finestre di plastica a più camere, la cifra preliminare viene moltiplicata per 0,2.

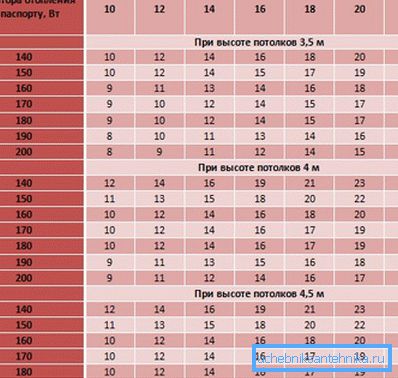

2. Quando l'altezza della stanza è inferiore allo standard (3 metri), il fattore di riduzione sarà il rapporto tra l'altezza effettiva e l'equivalente standard. Quindi, se l'altezza della stanza è 7 m, allora il coefficiente: 2.7: 3 = 0.9.
3. Quando la caldaia di riscaldamento viene azionata con maggiore potenza, ogni 10 ° di energia termica generata riduce la capacità delle batterie del 15%.

I fattori di potenza vengono applicati nelle seguenti circostanze.

1. Quando l'altezza della stanza è superiore alla norma, il coefficiente viene calcolato come nel caso dei soffitti bassi.
2. Quando l'appartamento è butt, quindi prima di calcolare la capacità del radiatore di riscaldamento, il coefficiente 1,8 viene utilizzato per aumentare questo indicatore.
3. Se le batterie sono collegate dal basso, l'8% viene aggiunto alla cifra di base.
4. Quando la caldaia di riscaldamento riduce la temperatura del portatore di calore nel momento più freddo, per ogni 10 ° di diminuzione è necessario aumentare la potenza dei radiatori del 17%.
5. Nel caso in cui le temperature stradali negative raggiungano valori critici, la potenza deve essere aumentata di 2 volte.

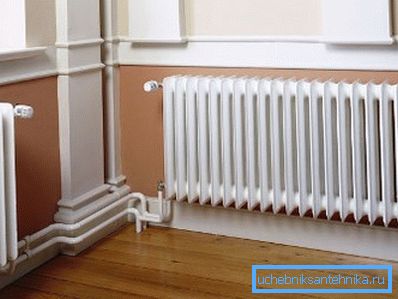

Come determinare il numero di sezioni di una batteria

Nella progettazione professionale dei sistemi di riscaldamento, gli esperti utilizzano i seguenti indicatori e dati.

1. Regime temperature nella regione in inverno.
2. Perdita di calore totale di tutte le superfici dell'edificio.
3. Diagramma di collegamento della batteria.
4. Il numero di porte e finestre (il numero di telecamere), le loro dimensioni.
5. La frequenza delle camere di ricambio d'aria con le stanze adiacenti e la strada.
6. La temperatura di progetto del flusso di alimentazione e di ritorno del liquido di raffreddamento, nonché la velocità della loro circolazione.
7. La potenza termica della batteria, la sua modalità di temperatura.
8. Pressione di esercizio nell'impianto di riscaldamento.

Tecniche di calcolo semplificate

I calcoli professionali sono molto complessi, quindi gli esperti suggeriscono di fare da soli metodi di calcolo più semplici, adatti a piccole case private e appartamenti.

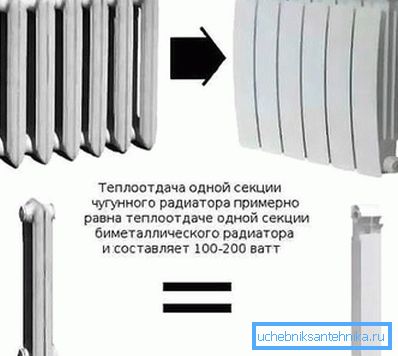

1. Il primo metodo è il più semplice. Nel passaporto del bene venduto devono essere indicate le sue caratteristiche tecniche. Tra questi c'è la potenza di una sezione dichiarata dal produttore.

Come calcolare il numero di radiatori di questo metodo.

Supponiamo che il parametro sia 200 watt. Successivamente, determiniamo la potenza richiesta per il riscaldamento dell'ambiente, tenendo conto dei coefficienti.

Supponiamo che sia 2,4 kW. Quindi divenne una semplice operazione matematica: 2400: 200 = 12. Quindi molte sezioni dovrebbero essere installate per riscaldare efficacemente questa stanza.

1. Il secondo modo è quello di eseguire il calcolo, tenendo conto della capacità di una sezione di riscaldare il volume della stanza specificato dal produttore. A tale scopo, viene calcolato il volume della stanza, quindi diviso per la quantità di riscaldamento del volume di una sezione.

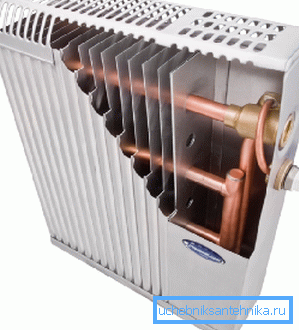

2. Ulteriori consigli pratici da parte dei maestri, come calcolare i radiatori bimetallici di riscaldamento.

Fai attenzione! Tutte le batterie di materiali diversi hanno quasi le stesse dimensioni. I praticanti hanno notato che con un'altezza della stanza di 2,7 m, una sezione di qualsiasi dispositivo può riscaldare un'area approssimativa di 1,8 m ?.

Supponiamo che una stanza abbia una dimensione di 20 m. Eseguiamo il calcolo: 20: 1.8 = 11.1. Cioè, sarà necessario assemblare una batteria di 11 sezioni.

conclusione

Come è stato possibile capire dall'articolo, per un appartamento o una piccola casa non è difficile calcolare e il numero di dispositivi di riscaldamento. Se parliamo di un grande edificio, allora è meglio usare i servizi di specialisti (vedi anche l'articolo Se il sistema di riscaldamento a due tubi a pavimento di una casa privata a due piani è redditizio).

Il video nell'articolo aiuterà a conoscere meglio il suo argomento.
