Come calcolare il numero di sezioni di radiatori in modo

05-01-2018
Riscaldamento

Per calcolare correttamente il numero di sezioni di un radiatore di riscaldamento per stanza, non è sufficiente determinare semplicemente il numero totale di sezioni per area specifica, qui è necessario tenere conto di altri parametri. Prima di tutto, con altri parametri si intende la potenza termica specifica del dispositivo, così come la sua posizione, che può influenzare direttamente la perdita di calore nella stanza.

Vi diremo come eseguire i calcoli in base all'area della casa (quadratura) o al suo volume (capacità cubica), e in aggiunta, mostreremo un video sull'argomento.

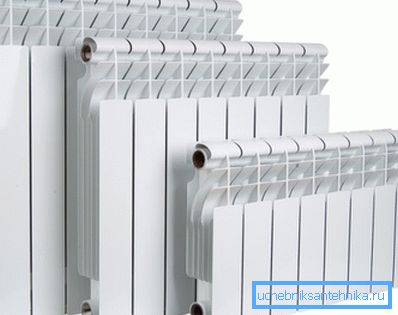

Radiatori bimetallici di diverse dimensioni

Metodi di calcolo

Poco sui radiatori

Radiatore classico in ghisa
  • Poiché il metallo per la produzione di riscaldatori è usato in modo diverso, anche il loro potere, ovviamente, sarà diverso, inoltre, la dimensione delle sezioni influisce direttamente su questo.
  • Se si calcola il numero di sezioni di radiatori in ghisa, è necessario effettuare immediatamente la prenotazione che tali dispositivi sono più accettabili nelle case con riscaldamento centralizzato, dove viene periodicamente fornito il refrigerante, ma non in base al microclima del vostro appartamento. Pertanto, è importante per voi mantenere il calore ottenuto il più a lungo possibile e la ghisa è un'opzione ideale per questo, inoltre, la portata per una sezione è molto più alta di quella di altri metalli, che è estremamente non redditizia con riscaldamento indipendente.

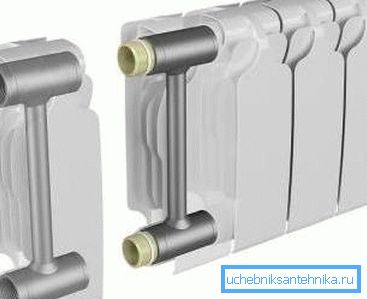

bimetallico
  • Nel caso del riscaldamento autonomo, ovviamente, è meglio usare il bimetallo - Questo è un dispositivo in cui le pareti sono composte da due metalli: acciaio all'interno e alluminio, che allo stesso tempo combina la capacità di resistere all'alta pressione e allo stesso tempo rilasciare molto rapidamente calore nella stanza. Naturalmente, il prezzo di questi radiatori è più alto di quello della ghisa.
  • È possibile che ti vengano offerti radiatori in alluminio nel negozio, ma molto probabilmente sarà lo stesso bimetallo, poiché qui non vengono prodotti dispositivi in ​​alluminio puro, sebbene possano essere importati dall'Europa. Ma hanno un costo molto elevato e non resistono ad alta pressione, inoltre, l'istruzione prevede che venga sempre aggiunto un fluido speciale al refrigerante.
acciaio
  • È inoltre possibile acquistare un tipo di pannello radiatore in acciaio, che emette anche molto rapidamente calore e, di regola, viene utilizzato per il riscaldamento autonomo. Ma tali dispositivi non sono prodotti sotto forma di sezioni, ma sotto forma di pannelli, quindi, per calcolare il loro numero, è necessario il potere specifico di ciascuno di essi, che è indicato nel passaporto.

Nota. Quando si installa il riscaldamento con le proprie mani, è estremamente indesiderabile installare radiatori di metalli diversi in un circuito, soprattutto per quanto riguarda la combinazione di alluminio e ghisa, al fine di evitare il processo di ossidazione.

Calcolo dell'area

Nota. Le più gravi fonti di freddo in una stanza normalmente riscaldata sono finestre e porte, ma la porta può essere solida, spessa e senza le fessure più piccole, mentre il vetro della finestra non può essere riscaldato, nemmeno un pacchetto multi-comparto. Pertanto, per calcolare con maggiore precisione il numero di sezioni, sotto ogni finestra è necessario progettare un dispositivo di riscaldamento - questo creerà qualcosa come una cortina d'aria che interrompe il flusso freddo.

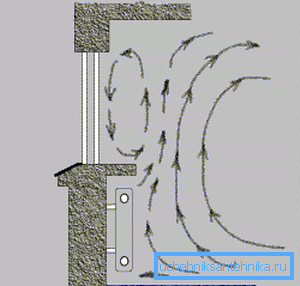

Circolazione dell'aria dal radiatore sotto la finestra

Per un'altezza standard della stanza, dove i soffitti hanno un'altezza di 240-260 cm, è molto facile e veloce calcolare le sezioni dei radiatori, ma per questo è necessario misurare l'area di una stanza o l'intera casa.

Stiamo parlando dell'altezza standard dei locali, quindi, basandosi su SNiP 2.04.05-91 * (invece di SNiP 2.04.05-91), sono necessari 100 W di energia termica per ogni metro quadro della stanza. Immagina di dover installare il dispositivo nella stanza 3.56.5 = 22.75 m2, questo significa che la sua potenza dovrebbe essere 22.75 * 100 = 2275 W = 2.275 kW.

Ma se si tratta di un radiatore a pannello, allora semplicemente scegliamo un dispositivo con la potenza più adatta, ad esempio 2,3 o 2,5 kW (è meglio arrotondare per avere un margine), ma le sezioni dovrebbero essere contate. Facciamo un calcolo di prova - per le batterie bimetalliche, una sezione ha da 160 a 180 watt.

Ma prendiamo il valore medio - 170 W o 0,17 kW (la potenza delle sezioni deve essere indicata nel passaporto tecnico del produttore). Quindi, abbiamo bisogno di dividere la potenza totale richiesta per i locali di 0,17 e in questa situazione otterremo 2,275 / 0,17? 13,38, e se questo numero è arrotondato, allora otteniamo 14 pezzi.

Tuttavia, potrebbe esserci una maggiore perdita di calore all'interno, ad esempio, potrebbe essere una stanza con un balcone, che viene usata periodicamente, quindi la potenza totale dovrebbe essere aumentata del 15-20% e lo stesso dovrebbe essere fatto quando si desidera chiudere i radiatori con una griglia decorativa o nascondersi in una nicchia. Cioè, con la stessa area di 22,75 m2, sarà necessario moltiplicare questo numero non per il 100%, ma per il 115% o per il 120% e da questa quantità calcolare il riscaldamento del radiatore.

Calcolo per volume

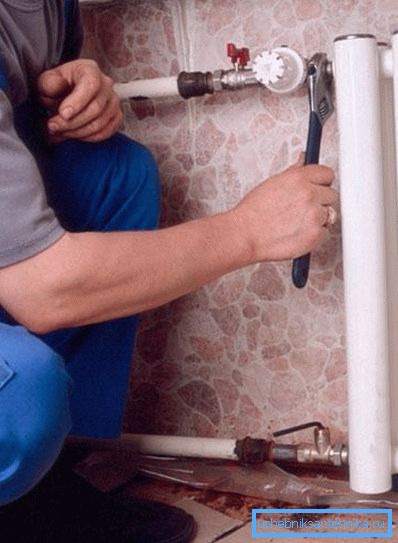

Lavori di installazione foto

Ma se si calcola il numero di sezioni di radiatori per SNiP 2.04.05-91 *, in base alla capacità cubica della stanza, il principio di calcolo rimarrà approssimativamente lo stesso, solo i dati originali cambieranno

Quindi, per le case a pannelli, una stanza cubica richiede 41 W, ma se una casa o un appartamento soddisfa i moderni standard di isolamento, allora 34 IT / m è sufficiente3. Proviamo a fare calcoli con la stessa area di 22.75 m2, solo l'altezza dei soffitti sarà di 3,0 m (superiore allo standard), nonché con lo stesso spessore di sezione. (Vedi anche l'articolo Come scegliere i radiatori per riscaldamento bimetallico: caratteristiche.)

Quindi, il volume della stanza in questo caso sarà 3,5 * 6,5 * 3,0 = 68,25 m3, poi nella casa del pannello abbiamo bisogno di 68.25 * 41 = 2798.25 W o di arrotondarlo a 2.8 kW. Quindi per questa stanza abbiamo bisogno di 2,8 / 0,17 × 16,47 o 17 giri di giro bimetallico. Per una stanza ben isolata è necessario 68.25 * 34 = 2320.5 W, quindi 2320.5 / 170 = 13.65 o 14 sezioni sono arrotondate.

Ma per calcolare il numero di radiatori, è sufficiente dividere le sezioni per il numero di finestre, ma in ogni caso devono essere dotate di dispositivi di riscaldamento, anche se di dimensioni diverse, in modo che le perdite di calore non aumentino.

Nota. Va detto che ci sono anche i calcoli più accurati, che prendono in considerazione non solo l'area / volume della stanza e la capacità termica della sezione del radiatore, ma anche un numero di coefficienti diversi. Questo include la temperatura specifica che è necessaria in questa stanza particolare, la velocità di velatura delle finestre (vetro singolo, doppio o triplo), isolamento termico (debole, medio, alto), corrispondente all'area delle finestre e del pavimento, e così via. Ma tali calcoli sono necessari per locali specializzati, ad esempio per l'installazione di un microclima nei magazzini di un museo o di un laboratorio.

conclusione

Non dimenticare che la potenza specificata dal produttore per le sezioni viene spesso presa dalla temperatura massima del liquido di raffreddamento, pertanto può essere definita sovrastimata. Su questa base, l'arrotondamento avviene sempre in grande stile ea volte, specialmente nelle regioni fredde, viene aggiunta una sezione aggiuntiva.
