Come calcolare il numero di sezioni di radiatori in

26-08-2018
Riscaldamento

I radiatori per riscaldamento in alluminio hanno acquisito una grande popolarità tra gli acquirenti a causa di numerosi vantaggi, ma affinché la stanza sia riscaldata nel modo più efficiente possibile, è necessario eseguire un calcolo competente della potenza termica richiesta per determinare quante sezioni dovrebbero essere nel radiatore. In questo processo non c'è niente di difficile, la cosa principale è prevenire errori di calcolo e tener conto di tutte le sfumature importanti, tutto questo sarà discusso in questo articolo.

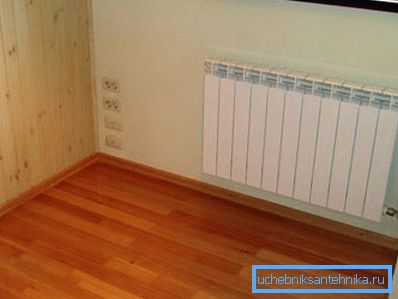

Nella foto: se tutti i calcoli sono eseguiti correttamente, la tua casa sarà sempre calda.

Pro e contro di questa opzione

Per cominciare, vedremo come l'alluminio differisce da altre opzioni: è importante che questo materiale si adatti al tuo sistema, altrimenti le comunicazioni si interromperanno in breve tempo. Iniziamo con i fattori positivi:

Eccellente dissipazione del calore Questa è una delle opzioni più efficaci, che consente di riscaldare la stanza molto rapidamente, circa la metà del calore viene emesso dalle radiazioni e la convezione fornisce la stessa quantità. L'efficienza energetica sarà molto alta, quindi il costo del riscaldamento diminuirà, soprattutto se prima avevate già avuto vecchi prodotti in ghisa.
Peso leggero Anche questo fattore deve essere toccato, poiché semplifica notevolmente l'installazione dei radiatori con le proprie mani e riduce il carico sulle pareti. Non è necessario utilizzare staffe massicce e praticare una foratura molto profonda, a causa del peso ridotto il design può essere più semplice
Precisione di regolazione A causa della bassa inerzia termica, è possibile regolare in modo molto preciso la temperatura nella stanza e verrà sempre mantenuta al livello impostato. La cosa più importante è mettere unità di regolazione di alta qualità, è meglio se si tratta di versioni elettroniche che consentono di impostare gli indicatori in base all'ora del giorno e ai giorni della settimana.
Valore democratico Il prezzo basso è uno dei principali vantaggi di questa opzione, poiché i prodotti sono disponibili per una vasta gamma di acquirenti. Va notato che non si dovrebbero acquistare i radiatori più economici, in quanto la loro qualità spesso causa un sacco di domande

Fai attenzione! È meglio acquistare prodotti di noti produttori, la cui qualità è ben nota a clienti e specialisti. Ma anche se devi acquistare prodotti di un marchio con cui non ti è familiare, il modo più semplice per controllare sarà la pesatura, la sezione dovrebbe pesare più di 1 kg, e in generale il principio "più è buono" è vero, i prodotti migliori possono pesare fino a un anno e mezzo kg.

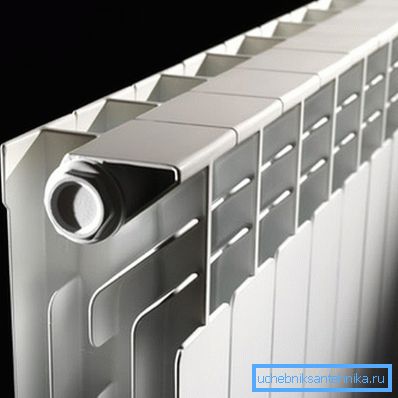

I produttori famosi non risparmiano sul materiale: gli elementi fusi sono sempre massicci e durevoli

Ora parliamo delle carenze del prodotto:

  • Requisiti per la qualità del liquido di raffreddamento - maggiore acidità, la presenza di particelle solide può danneggiare la struttura interna delle sezioni e causare corrosione. Pertanto, il fluido nel sistema deve essere pulito con un pH non superiore a 7-8, solo in questo modo è possibile garantire la durata degli elementi riscaldanti.
  • La pressione massima nel sistema non dovrebbe superare 16 atmosfere, infatti, questo è sufficiente per la maggior parte dei sistemi, ma con gli shock idraulici che si verificano nelle comunicazioni centralizzate, i radiatori possono guastarsi.
  • Gli elementi in alluminio non possono essere combinati con il rame, poiché in questo luogo ci sarà un violento processo di corrosione che può distruggere il materiale in appena un anno.

Sulla base di quanto precede, si può concludere che i prodotti in alluminio sono eccellenti per l'edilizia privata con un sistema di riscaldamento individuale, nei condomini è meglio non usarli, poiché è probabile che vi siano domande sulla qualità del vettore di calore e sulla pressione nel sistema.

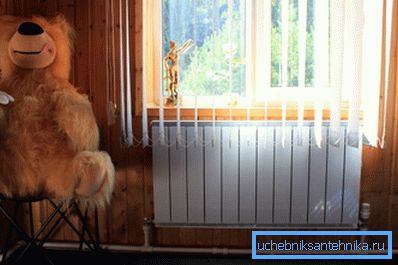

I radiatori in alluminio sono adatti per l'uso in una casa privata.

Caratteristiche del lavoro stimato

Il calcolo del numero di sezioni di radiatori in alluminio è un processo responsabile, quindi prestare molta attenzione a questo problema, è importante tenere conto di tutti i fattori in modo che il risultato corrisponda alla realtà il più possibile.

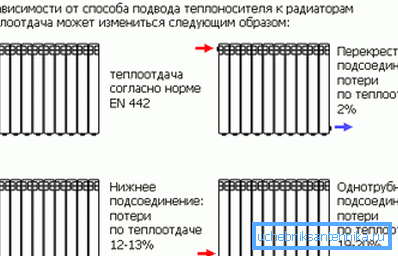

Anche il metodo di connessione influisce in modo significativo sul trasferimento di calore.

Fattori importanti

Prima di tutto, è necessario affrontare una serie di sfumature, poiché è impossibile calcolare con precisione il numero di sezioni di un radiatore in alluminio senza tenerne conto, si consideri il più importante e significativo:

  • Caratteristiche della tua regione, qui, prima di tutto, è necessario tenere conto della lunghezza del periodo freddo dell'anno, delle temperature più basse nella stagione e della direzione predominante del vento. Non è un segreto che nel sud è necessario molto meno costi di riscaldamento rispetto alle aree settentrionali, quindi è importante fare il calcolo per il luogo di residenza.
  • Strutture di isolamento di qualità - meglio è, meno perdite di calore ci saranno e meno energia termica sarà necessaria per il riscaldamento. Lo schema seguente mostra quanto calore si perde negli edifici senza ulteriore isolamento termico, ma se si isolano tutte le superfici e si installano finestre a doppio vetro a risparmio energetico, le cifre diminuiranno della metà o anche di tre volte.

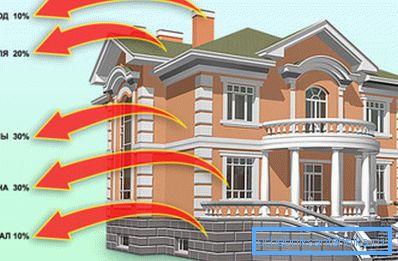

Come potete vedere, senza l'isolamento di alta qualità si spendono molti soldi per il riscaldamento della strada.
  • Viene preso in considerazione anche il numero di pareti esterne. all'interno, se ce ne sono due, è necessario aggiungere un altro 25-30% alla potenza dei radiatori. Ogni finestra aumenta il consumo di calore di circa il 10% (nuove strutture a risparmio energetico del 5%).
  • Le stanze con finestre rivolte a nord e nord-est perdono più calore. Pertanto, è necessario aggiungere il 10% al risultato dei calcoli per compensare le perdite di calore.
  • Va ricordato che la posizione del radiatore in una nicchia riduce il suo trasferimento di calore del 5-10%, a seconda della profondità, non dovresti mettere davanzali troppo larghi, poiché violano il processo di convezione e riducono significativamente l'efficienza dei radiatori.

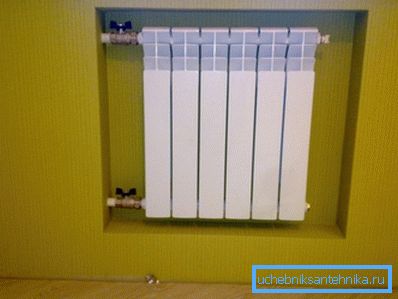

Questa disposizione riduce l'efficienza di almeno il 5%.

Un'altra importante sfumatura è la presenza di uno schermo sul radiatore, a seconda del tipo di costruzione, il trasferimento di calore può diminuire molto sensibilmente, le perdite a volte ammontano al 15%, quindi è meglio non chiudere le alette del radiatore con elementi estranei.

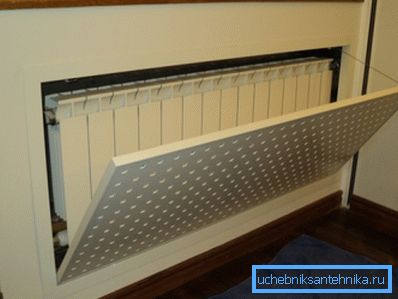

Chiudere lo schermo del radiatore - non la soluzione migliore

Lavoro di progettazione

Su molte risorse, si consiglia di calcolare il numero di sezioni del radiatore in alluminio per area, ma questa opzione non è molto precisa, è molto più efficiente calcolare il volume, le istruzioni per il lavoro sono le seguenti:

  • Per cominciare, vengono misurate la lunghezza, la larghezza e l'altezza, le cifre ottenute in metri sono moltiplicate insieme, si ottiene il volume della stanza in metri cubi.

Fai attenzione! Secondo le norme di SNiP, sono necessari 41 watt di energia termica per metro cubo di spazio convenzionale, per le varianti isolate questa cifra è di 34 watt, ed è da questi valori che si dovrebbe procedere quando si lavora.

  • Supponiamo di avere una stanza 3x5 con un'altezza del soffitto di 3 metri, contare il volume, otteniamo 45 m3, moltiplicare questa cifra per 41, otteniamo 1845 W, se arrotondato, sarà 1,9 kW.
  • Non è tutto, ora secondo i documenti sui prodotti che stiamo esaminando il trasferimento di calore di una sezione, diciamo che è di 180 watt ad una temperatura del refrigerante di 90 gradi. E se la maggior parte delle volte si ha una temperatura di 60 gradi, la velocità effettiva di trasferimento del calore sarà inferiore a una volta e mezza e sarà di 120 watt: si tratta di un'immagine più realistica.
  • Ora, il calcolo delle sezioni dei radiatori in alluminio è fatto: 1845 watt divisi per 120, tenendo conto dell'arrotondamento otteniamo 16 sezioni, se ci sono due finestre, è possibile aggiungere altre due unità, ed è consigliabile lanciare almeno altri due elementi sulle pareti scarsamente riscaldate. Di conseguenza, otteniamo due radiatori di 10 sezioni, che sono meglio posizionati sotto le finestre.

Se si eseguono correttamente i calcoli, non è necessario preoccuparsi del calore in casa, si dispone di un adeguato apporto di energia e quando il sistema raggiunge le massime prestazioni, anche le temperature più basse possono esagerare.

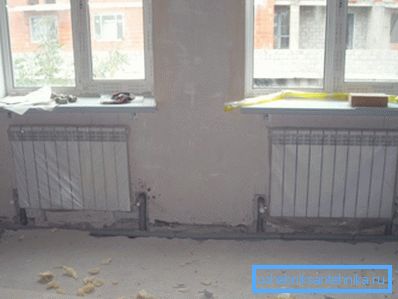

Ecco come appariranno le comunicazioni dopo il montaggio.

conclusione

Non è così difficile calcolare quante sezioni è necessario per una o un'altra stanza, e se si dubita del risultato, aggiungere un margine del 20-30% di potenza, non sarà peggio, soprattutto perché il termostato regola la temperatura. Il video in questo articolo aiuterà a comprendere alcune delle caratteristiche importanti in modo più dettagliato.
