Come calcolare il riscaldamento in casa senza aiuto
Nel mondo moderno, i sistemi di riscaldamento sono spesso organizzati dai proprietari stessi con le proprie mani in modo da non spendere soldi extra. Tuttavia, nella fase preliminare è necessario fare il calcolo corretto del riscaldamento della casa, quindi le gelate invernali non saranno così male. Se i calcoli vengono eseguiti con un errore grave, non è possibile ottenere la massima efficienza garantendo al contempo l'abitazione con il calore.

Determinazione della potenza termica
Per scoprire i parametri richiesti dell'impianto di riscaldamento di un edificio, è necessario applicare una formula speciale: Qt = V *? T * K / 860, dove Qt è la potenza termica richiesta, V è il volume dell'edificio ,? T è la differenza di temperatura, K è l'indicatore di perdita di calore. Il prodotto risultante dei dati elencati è diviso per 860, per tradurre il risultato in kW / h.
Volume dell'oggetto riscaldato
Quando il calcolo del sistema di riscaldamento a casa, il parametro più importante è la sua capacità cubica, cioè lo spazio da riscaldare. Inoltre, si propone di effettuare calcoli per l'edificio 68 con un attico.
L'altezza del soffitto è di 3 m, e la distanza dalla base del frontone alla cresta è di 5 m.

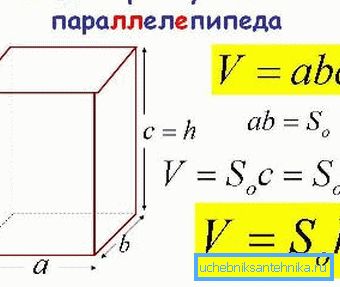

- Prima di tutto viene determinato il volume del primo piano, per il quale la larghezza viene moltiplicata per la lunghezza, e il risultato ottenuto viene ulteriormente moltiplicato per l'altezza. Ne risulta un esempio: 6 * 8 * 3 = 144 cu. m.
- Inoltre, viene calcolata la capacità cubica dell'intera mansarda.. In questo caso, la divisione viene aggiunta alle operazioni precedenti, poiché i gables hanno una forma triangolare. Ne viene fuori questo: 6 * 8 * 5/2 = 120 cu. m.
- Per ottenere il volume finale, è sufficiente aggiungere semplicemente i risultati ottenuti nei paragrafi precedenti.. Di conseguenza, sarà possibile determinare lo spazio che verrà riscaldato: 144 + 120 = 264 cu. m.

NOTA! In questa situazione, i calcoli sono stati considerati per un oggetto di una forma semplice. Se l'edificio è basato su forme complesse, è meglio suddividerle in parti più semplici.
Differenza di temperatura
Gli indicatori termometrici all'interno e all'esterno saranno molto diversi. Il compito principale è determinare la differenza tra le temperature dell'aria interna ed esterna in inverno. È possibile determinare questo parametro se si sottraggono di più dal numero più piccolo.
Quando si eseguono i calcoli è necessario concentrarsi sul livello di comfort che si desidera ottenere dall'installazione termica. Solitamente per gli edifici residenziali, la normale temperatura dell'aria è di 18-20 gradi. Tuttavia, questa cifra può variare leggermente a seconda delle preferenze dei proprietari.

La temperatura dell'aria esterna può essere determinata indipendentemente, ma nei casi ordinari viene utilizzata una tabella speciale, che riflette gli indicatori medi per le grandi città.
nome | temperatura |
Mosca | -28 |
Samara | -30 |
Kazan | -32 |
Rostov | -22 |
Ekaterinburg | -35 |
Kaliningrad | -18 |
San Pietroburgo | -26 |
Nizhny Novgorod | -30 |
Novorossiysk | -13 |

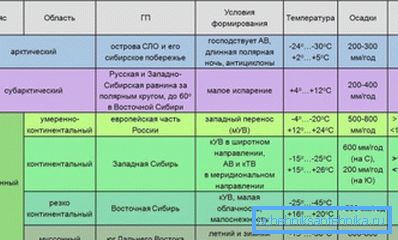

Supplemento! Informazioni più dettagliate sulle condizioni climatiche di una regione specifica sono riportate nella documentazione di SNiP 23-01-99. Tutti i parametri sono presentati sotto forma di mappe schematiche e tabelle speciali.
Il calcolo della differenza tra la temperatura dell'ambiente esterno e lo spazio interno dovrebbe essere analizzato con un esempio concreto. Se in una casa situata nella regione di Mosca, un indicatore di 20 gradi è considerato ottimale, allora è necessario fare i seguenti calcoli: -28-20 = -48. Così, è riuscito a ottenere la differenza. Questo parametro verrà sostituito nella formula di base senza un segno meno.

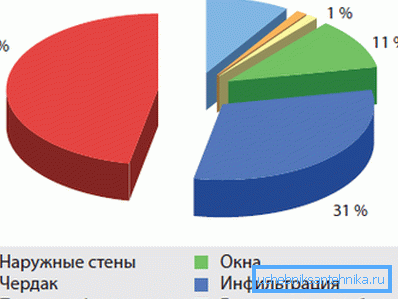

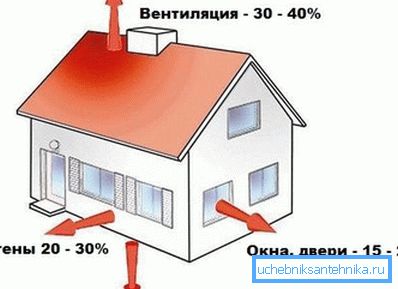

Coefficiente di perdita di calore
Nel nostro caso, questo indicatore sarà approssimativo, in modo da non ricorrere a calcoli complessi. Il coefficiente dipende dal tipo di edificio e dalle sue caratteristiche isolanti.
Di seguito sono riportati i valori di base che possono essere sostituiti nella formula.

- Da 0,6 a 0,9: un indicatore per oggetti con un alto livello di isolamento termico da tutti i lati. Cioè, i pavimenti, il tetto, le pareti sono inoltre isolati, e le aperture delle finestre sono dotate di finestre con doppi vetri.
- Da 1 a 1.9 - i valori in questa gamma sono adatti per edifici con un livello medio di isolamento termico. Questi includono edifici con doppia muratura e oggetti costruiti in legno di 150150 mm.
- Da 2 a 2.9 - il coefficiente è adatto per strutture semplificate con isolamento leggero. L'edificio può essere attribuito a questa categoria se ha una sola muratura o è costruito da una barra di 100.100 mm.
- Da 3 a 4: l'indicatore viene utilizzato solo per strutture leggere come contenitori metallici, strutture con telaio a parete singola e altre strutture simili.

Un esempio! Facendo il calcolo del riscaldamento di una casa di campagna, fatta di 150 x 150 mm di barra e con doppi vetri, è necessario sostituire un'unità. Se ci sono molte finestre, il valore può essere aumentato a 1,5.
Sostituzione dei risultati
Dopo aver esaminato i parametri di base utilizzati nella formula, puoi andare direttamente ai calcoli. I calcoli saranno fatti per la struttura, il cui volume è stato indicato sopra.
Il suo livello di isolamento è molto alto, ed è nella regione di Mosca. Quindi, risulta: 264 * 48 * 1/860? 15 kW / ora.

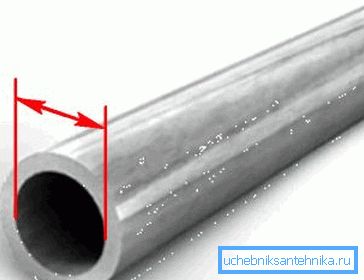

Diametro del tubo adatto
Affinché il sistema di riscaldamento funzioni correttamente, è necessario determinare correttamente i diametri degli elementi conduttivi, altrimenti anche con una potenza elevata della caldaia domestica per il riscaldamento della casa non sarà possibile ottenere buoni risultati.
Nei calcoli viene utilizzata la seguente formula: D = v354 * (0,86 * Q /? T) / V, dove Q è il carico termico ,? T è la differenza di temperatura all'ingresso e all'uscita della caldaia, V è la velocità del refrigerante.

Carico di calore
Nella fase iniziale, questo parametro corrisponde agli indici di potenza, tuttavia, con la ramificazione delle condotte, il valore potrebbe cambiare. Tuttavia, nella maggior parte delle case private, gli elementi sono collegati in serie, pertanto, la riduzione della sezione trasversale di solito non viene eseguita. Se i tubi del sistema sono separati, il risultato totale dovrebbe essere diviso per il numero di rami.
Differenza di temperatura
In questo caso, gli indicatori vengono misurati all'ingresso e all'uscita. Dopo aver determinato i due parametri, quello più piccolo viene sottratto dal numero più grande. Ad esempio, se all'uscita della caldaia la temperatura è di 95 gradi e all'ingresso inverso - 65, questa differenza viene calcolata come segue: 95-65 = 30 gradi.
Velocità del liquido di raffreddamento

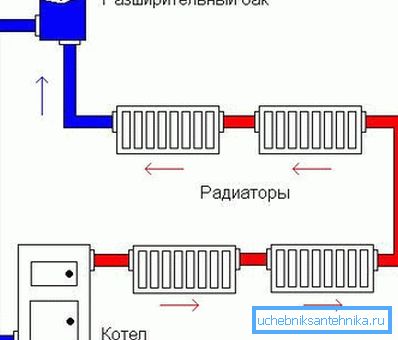

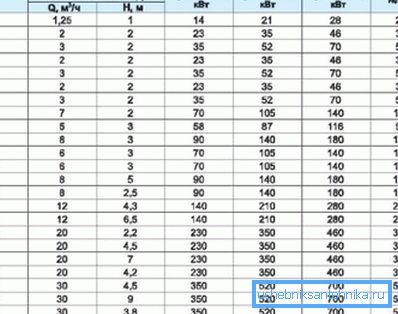

La circolazione dell'acqua calda nel sistema può verificarsi a causa della differenza di temperatura e con l'aiuto di una pompa speciale, ma la velocità dovrebbe essere compresa tra 0,8 e 1,5 m / s.
Se i valori vengono superati, potrebbero verificarsi effetti di disturbo nelle condutture, che influiscono negativamente sulle condizioni di vita. Una velocità troppo bassa può causare il blocco dell'aria.

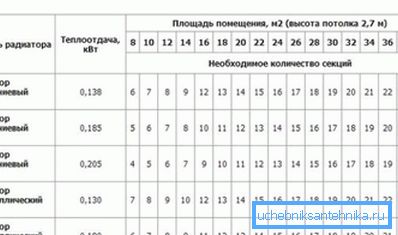

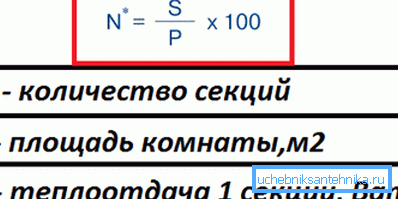

Numero di sezioni del radiatore
Calcoli abbastanza accurati sono ottenuti prendendo in considerazione il volume della stanza riscaldata. In primo luogo, viene determinata la richiesta di calore totale, dopo di che viene calcolato il numero di sezioni. Il risultato può essere diviso in parti separate, se si prevede di installare più batterie in diverse parti della stanza.
I seguenti sono calcoli specifici per una stanza di 35 metri e un'altezza del soffitto di 270 cm.
Tale istruzione consente di ottenere risultati abbastanza precisi.

- Per prima cosa è necessario conoscere il volume della stanza, per il quale i parametri principali sono moltiplicati - lunghezza, larghezza e altezza. Di conseguenza, dovrebbe esserci approssimativamente il seguente esempio: 3 * 5 * 2,7 = 40,5 cu. m.
- Ora dovresti scoprire la potenza termica necessaria per riscaldare la stanza. SNiP consiglia di allocare circa 41 watt per cubo. A questo proposito, va quanto segue: 41 * 40,5 = 1660,5 watt.
- Nella fase finale, il risultato rimane diviso per la potenza di una sezione del radiatore. Lascia che questo parametro sia uguale a 170 watt. Il risultato è: 1660.5 / 170? 10 sezioni.

Fai attenzione! I calcoli fatti correttamente forniscono un'opportunità non solo di fornire all'ambiente calore, ma anche di risparmiare, perché il prezzo di alcuni tipi di radiatori per sistemi di riscaldamento è piuttosto alto, specialmente per le controparti bimetalliche.
In conclusione
Avendo studiato i materiali presentati dall'inizio alla fine, i singoli sviluppatori saranno in grado di capire come calcolare il riscaldamento della casa autonomamente immediatamente prima dei lavori principali. Nella fase di installazione, sarà solo necessario installare gli elementi del sistema nei punti giusti e collegarsi alla fonte di calore principale. Per conoscenza con altri dati viene presentato un video speciale.
