Come collegare i radiatori in un sistema centrale o autonomo

In questo articolo vedremo i modi attuali per collegare i radiatori e raccontare le caratteristiche della loro implementazione. Il tema dell'articolo è di notevole interesse, dal momento che l'espansione della gamma di apparecchiature per il riscaldamento sul mercato implica la necessità di una corretta selezione, installazione e funzionamento.

Ma, prima di dire come collegare un radiatore di riscaldamento, è necessario determinare i tipi di sistemi di riscaldamento e le caratteristiche della loro applicazione.

Tipi di sistemi in cui sono integrate le batterie di riscaldamento

Per comprendere il principio del collegamento della batteria con le proprie mani, è necessario avere un'idea generale del sistema in cui verrà utilizzato questo dispositivo (vedere anche l'articolo Radiatori per riscaldamento in rame: caratteristiche, caratteristiche tecniche e procedura di installazione).

Attualmente, ci sono due tipi di sistemi di riscaldamento in funzione in tutto il mondo:

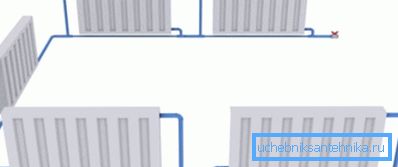

• Il sistema monotubo, di regola, viene utilizzato in condomini a più piani. Il principio di funzionamento è semplice: l'acqua riscaldata circola attraverso un tubo, passando attraverso un certo numero di batterie.

I sistemi di un tipo di tubo sono i più semplici in termini di dispositivo e, di conseguenza, il prezzo della loro realizzazione è basso. Ma questa soluzione ha un grosso svantaggio: l'incapacità di controllare gli indicatori di temperatura in stanze diverse indipendentemente l'una dall'altra.

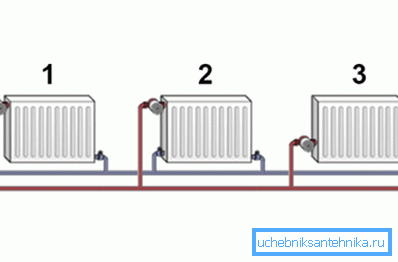

• Il sistema a due tubi è più complesso nel dispositivo, ma insieme al trasferimento di calore, corrispondente alla norma di progettazione, consente di impostare i parametri di temperatura ottimali per ogni singola stanza.

Di norma, tale riscaldamento è implementato in edifici bassi. Il principio di funzionamento di tale sistema è che tutte le batterie sono collegate in parallelo, grazie alle quali diventa possibile regolare separatamente la temperatura in ciascuna di esse.

Caratteristiche della circolazione del liquido di raffreddamento

Determinando le migliori opzioni per il collegamento dei radiatori, è necessario tenere conto delle caratteristiche della circolazione del liquido di raffreddamento nel sistema. Attualmente vengono utilizzati due schemi: circolazione forzata e naturale.

Con la circolazione naturale, non vi sono particolari requisiti di connessione e può essere applicata una connessione inferiore o superiore, a seconda di dove si trova il serbatoio di espansione nel sistema.

Uno più progressivo è lo schema di circolazione forzata, in cui il refrigerante si muove attraverso il sistema a causa della differenza nella posizione della caldaia e delle batterie, e grazie all'utilizzo di una pompa di circolazione. Considerare come collegare correttamente i radiatori in un sistema con circolazione forzata.

Attuali metodi di connessione

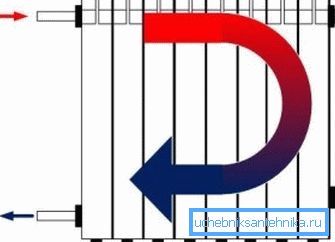

• Un metodo unidirezionale di collegamento dei radiatori prevede il collegamento a una sezione di alimentazione (tubo di alimentazione) e il ritorno (tubo di scarico). In questo caso, il flusso è in alto e il rendimento è in basso. Questa soluzione garantisce un riscaldamento uniforme di tutte le sezioni in tutte le batterie.

Questa soluzione è considerata la più razionale per l'uso in edifici residenziali a un solo piano dove vengono utilizzati radiatori di medie dimensioni (fino a 8 sezioni).

Importante: le strutture con un numero elevato di sezioni richiedono l'uso di altri metodi che possono impedire la possibilità di perdita di calore nelle batterie di grandi dimensioni.

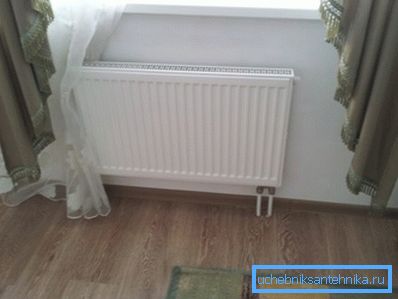

• È possibile applicare un radiatore di riscaldamento con una connessione inferiore. Tale soluzione è importante se una parte della condotta è nascosta sotto il rivestimento del pavimento. Così, da sotto il pavimento vanno tubi che sono attaccati al radiatore in basso o in basso sui lati.

Il vantaggio di questo metodo è la bassa visibilità della pipeline. Lo svantaggio della connessione inferiore è bassa efficienza, poiché la perdita di calore con tale connessione può arrivare fino al 15%. Di conseguenza, la parte superiore e inferiore della batteria potrebbero surriscaldarsi in modo non uniforme.

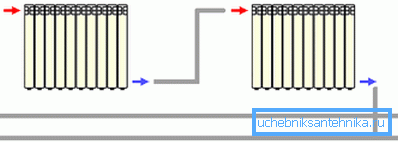

• Se la domanda è come collegare i radiatori per ridurre al minimo la perdita di calore con un gran numero di sezioni, è possibile applicare il metodo incrociato (diagonale).

La connessione corretta, in questo caso, è la seguente: l'alimentazione è fissata nella parte superiore del radiatore, mentre il tubo di scarico si trova sull'altro lato, ma nella parte inferiore.

Questa soluzione ha un ovvio vantaggio, dal momento che tutte le sezioni sopra e sotto sono riscaldate quasi in modo uniforme. Quando la dispersione termica tra le connessioni incrociate non è superiore al 2%.

Scegli gli accessori per il lavoro di installazione

Dopo aver deciso le modalità di collegamento dei tubi alle batterie, prenderemo in considerazione i raccordi per il collegamento dei radiatori come la scelta migliore.

Le valvole e i componenti vengono selezionati e acquistati in base al tipo di apparecchiatura di riscaldamento utilizzata e in base allo schema elettrico.

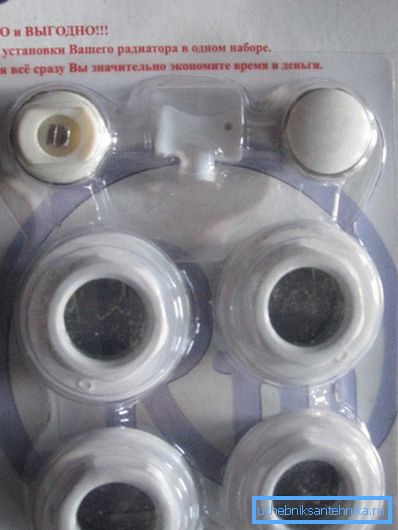

Il kit di installazione standard per i sistemi di riscaldamento include il seguente elenco di componenti:

• futorki nella quantità di 4 pezzi;
• La gru di Mayevsky;
• tappo a vite;
• Paronitovye o guarnizioni in silicone;
• staffe a muro ea pavimento;
• Sono necessari adattatori se il diametro della tubazione è diverso dal diametro dell'ingresso sulla batteria.

Considerare come collegare correttamente un radiatore di riscaldamento.

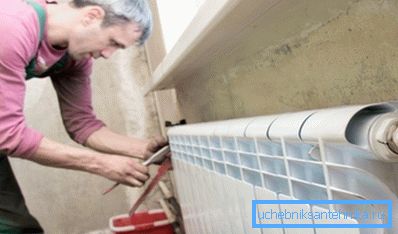

Raccomandazioni per l'installazione di un radiatore

Ha deciso sulla scelta di uno dei metodi precedentemente elencati? Resta da procedere con l'installazione (leggi anche l'articolo Radiatori elettrici: Principali tipi e caratteristiche di funzionamento).

Le istruzioni di installazione dipendono dall'uso di radiatori e tubi.

• Lavoriamo solo con l'uso di uno strumento speciale. Ad esempio, per un polipropilene tagliato in modo uniforme o in metallo-plastica per il montaggio di raccordi di collegamento non dovrebbe essere un seghetto ma un taglia-tubi speciale.
• Prima di installare le staffe e appendere la batteria, assicurarsi che il muro sia stretto e resistente.
• L'installazione di radiatori (anche in alluminio) non deve essere eseguita da sola, poiché il peso di queste strutture è considerevole.
• Se i raccordi di collegamento sono in gomma sigillante, l'uso di fum-tapes o di traino non è raccomandato.
• È necessario avvitare i raccordi nei fori delle batterie con una forza media per non interrompere la filettatura.

Importante: al termine dell'installazione, i collegamenti vengono asciugati e il sistema viene riempito con acqua per un test di funzionamento. Nel punto di connessione, teniamo un tovagliolo asciutto, e poi guardiamo se c'è umidità su di esso.

conclusione

Ora che sai come collegare il radiatore del riscaldamento, puoi procedere all'acquisto dei materiali necessari e ai lavori di installazione. Hai qualche domanda?

Cerca ulteriori informazioni nel video in questo articolo.
