Coloro che hanno deciso di progettare e realizzare un dispositivo per riscaldare una casa personalmente dovranno lavorare attraverso tutti i dettagli del processo. E se per specialisti con esperienza di tali lavori tutto sembra semplice, i principianti avranno molte domande, ad esempio, quali materiali e attrezzature usare. Parleremo di come collegare correttamente il riscaldatore: la batteria.

Informazioni generali sui sistemi di riscaldamento

È importante decidere inizialmente come collegare i radiatori tra loro. Nella lingua degli specialisti, è necessario decidere quale dei modi di fissare i dispositivi di riscaldamento da utilizzare.

Per tutti i tipi di sistemi di riscaldamento, ci sono due modi di posare le tubazioni:

• Tubo singolo;
• A doppio tubo.

Un tubo design

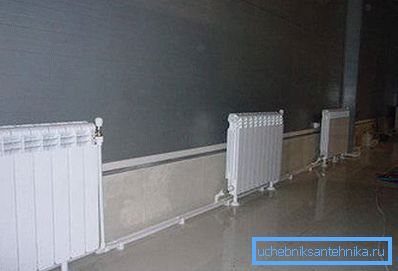

I sistemi in cui il trasporto di acqua calda come refrigerante viene effettuato sulla stessa linea sono meno efficienti per i seguenti motivi:

• Praticamente non permettere di regolare il riscaldamento di un dispositivo separato;
• All'aumentare della distanza dalla fonte di calore, la sua temperatura diminuisce gradualmente e l'ultimo radiatore nel circuito potrebbe risultare appena tiepido o addirittura completamente freddo;
• In caso di emergenza su qualsiasi parte della rete, è necessario spegnere completamente il riscaldamento.

Per vostra informazione! L'unico vantaggio di questo tipo di tubi di riscaldamento del cablaggio rispetto al due tubi - il suo basso prezzo.

Tali sistemi di riscaldamento monotubo sono principalmente utilizzati nei grattacieli con fornitura di calore centralizzata ai consumatori.

Schema a due tubi

Nel settore privato, per creare sistemi di riscaldamento autonomi (collegati a un solo cliente), il più delle volte si utilizza uno schema di tubazioni per radiatori a due tubi:

• Uno dei tubi che alimenta il refrigerante al dispositivo;
• L'altro è per il movimento di ritorno al mezzo di riscaldamento della fonte di calore (caldaia).

Tutte le batterie del sistema sono collegate in parallelo, in modo che le due linee siano completamente separate e siano collegate solo sul radiatore di estremità.

Lo schema di collegamento del radiatore a due tubi presenta i seguenti vantaggi:

• La capacità di controllare il riscaldamento di ogni dispositivo nel circuito, che assicura la creazione delle condizioni più confortevoli in stanze diverse;
• Indipendentemente dalla distanza tra la caldaia e la batteria, ciascuno dei dispositivi si riscalda ugualmente;
• Se la riparazione o la sostituzione è necessaria su qualsiasi parte del sistema, non è richiesto il suo arresto completo.

Ora parleremo di come collegare correttamente un radiatore di riscaldamento con le proprie mani.

Tipi di tubi di collegamento alle batterie

Ma prima di tutto, considera il modo migliore per collegare un radiatore di riscaldamento all'alimentazione e ai tubi di ritorno.

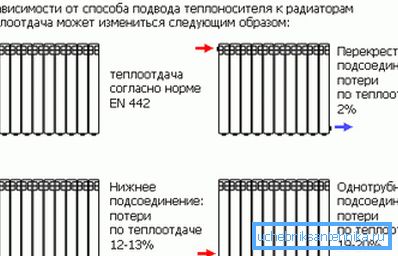

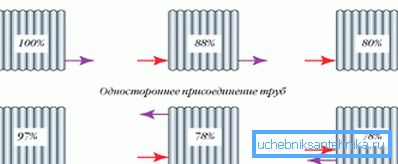

Esistono tre tipi di tubi del radiatore:

1. laterale. Con questo metodo, le tubazioni sono collegate su un lato del radiatore:
2. Il feed nella parte superiore del dispositivo;
3. Reverse in basso.

Fai attenzione! La connessione laterale è il tipo più comune ed efficace di collegamento di radiatori e tubi principali. Tuttavia, la sua efficienza si riduce quando connesso a una rete di dispositivi con un numero elevato di sezioni.

1. diagonale. Questo tipo di reggetta è più adatto per il collegamento di batterie molto larghe (con un numero elevato di sezioni). Questo metodo coinvolge l'eyeliner:
2. Il tubo di alimentazione nella parte superiore del radiatore, da un lato;
3. Restituire la pipeline nel punto più basso sull'altro lato del dispositivo;

Fai attenzione! La connessione diagonale assicura una distribuzione uniforme del refrigerante in tutto il dispositivo. Con una connessione diagonale invertita (flusso dal basso, ritorno dall'alto), l'efficienza del sistema di riscaldamento diminuirà del 10%.

1. inferiore. Questo metodo di collegamento dei radiatori alla conduttura di riscaldamento è meno efficiente (inferiore del 10% rispetto al rivestimento laterale). Pertanto, si ricorre esclusivamente al cablaggio sotterraneo (nascosto) delle condutture di riscaldamento.

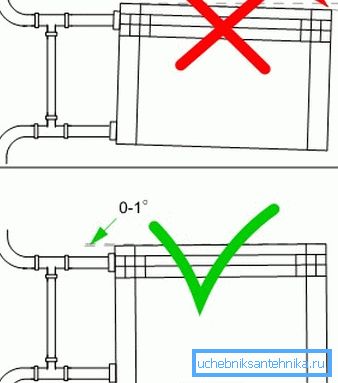

Posizionamento dei dispositivi di riscaldamento

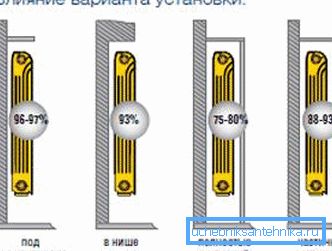

È di grande importanza non solo come collegare i radiatori tra loro, ma anche la loro posizione corretta in relazione alle strutture dell'edificio. Tradizionalmente, i radiatori sono installati lungo le pareti dei locali e localmente sotto le finestre al fine di ridurre la penetrazione di aria fredda nel luogo più vulnerabile.

C'è un'istruzione chiara su questo nel SNiP sull'installazione di apparecchiature termiche:

• Lo spazio tra il pavimento e il fondo della batteria non deve essere inferiore a 120 mm. Se la distanza dal dispositivo al pavimento diminuisce, la distribuzione del flusso di calore sarà irregolare;
• La distanza dalla superficie posteriore alla parete, su cui è montato il radiatore, deve essere compresa tra 30 e 50 mm, altrimenti il ​​suo trasferimento di calore sarà disturbato;
• La distanza dal bordo superiore del riscaldatore al davanzale è mantenuta nell'intervallo di 100-120 mm (non inferiore). Altrimenti, potrebbe essere difficile spostare le masse termiche, il che indebolirebbe il riscaldamento della stanza.

Dispositivi di riscaldamento bimetallici

Per capire come collegare i radiatori bimetallici, è necessario sapere che quasi tutti si adattano a qualsiasi tipo di connessione:

• Hanno quattro punti di connessione possibili: due superiori e due inferiori;
• Dotato di spine e una gru Mayevsky, attraverso la quale è possibile rilasciare l'aria raccolta nell'impianto di riscaldamento;

Una connessione diagonale è considerata la più efficace per le batterie bimetalliche, specialmente quando si tratta di un gran numero di sezioni nel dispositivo. Sebbene le batterie molto larghe, equipaggiate con dieci o più sezioni siano indesiderabili da usare.

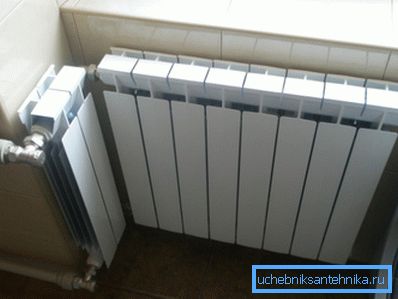

Suggerimento: È meglio riflettere sulla questione di come collegare correttamente due radiatori di riscaldamento della sezione 7-8 anziché un singolo apparecchio di 14 o 16 sezioni. Sarà molto più facile da installare e più facile da pulire.

Un'altra domanda: come collegare sezioni di un radiatore bimetallico può verificarsi quando si riorganizzano le sezioni del riscaldatore in diverse situazioni:

• Nel processo di creazione di nuove reti di riscaldamento;
• Se necessario, sostituire un radiatore guasto con un nuovo - bimetallico;
• In caso di surriscaldamento, è possibile aumentare la batteria aggiungendo sezioni aggiuntive.

Batterie di alluminio

Interessante! In generale, va notato che la connessione diagonale è un'opzione eccellente per qualsiasi tipo di batteria. Non sai come collegare i radiatori in alluminio tra loro, connetti in diagonale, non perderai!

Per le reti di riscaldamento di tipo chiuso nelle abitazioni private è consigliabile installare batterie di alluminio, poiché qui è più facile garantire un adeguato trattamento dell'acqua prima di riempire il sistema. E il loro costo è molto inferiore a quello dei dispositivi bimetallici.

Certo, devi provare, prima di collegare le sezioni del radiatore in alluminio per raggruppare.

Suggerimento: Non affrettare a rimuovere l'imballaggio di fabbrica (pellicola) dai riscaldatori installati fino alla fine del lavoro di finitura nella stanza. Questo proteggerà la copertura del radiatore da danni e contaminazione.

conclusione

Il flusso di lavoro in sé non richiede molto tempo, non è necessaria alcuna abilità speciale o attrezzature costose, è possibile acquistare tutti gli strumenti necessari in qualsiasi negozio di ferramenta. E non dimenticare, la connessione ti servirà a lungo e senza problemi solo se hai utilizzato materiali di alta qualità nel tuo lavoro e hai seguito tutte le regole per l'installazione di un sistema di riscaldamento.

Nel video presentato in questo articolo troverai ulteriori informazioni su questo argomento.
