Come collegare una batteria di riscaldamento in una casa

10-04-2018
Riscaldamento

L'efficienza del sistema di riscaldamento dipende da una serie di fattori, tra cui la connessione delle batterie è molto importante. Dopo tutto, se la connessione non è corretta, una parte del radiatore può rimanere fredda anche a temperature elevate del liquido di raffreddamento. Pertanto, in questo articolo vedremo come collegare correttamente i radiatori e in quali casi, quali schemi dovrebbero essere utilizzati.

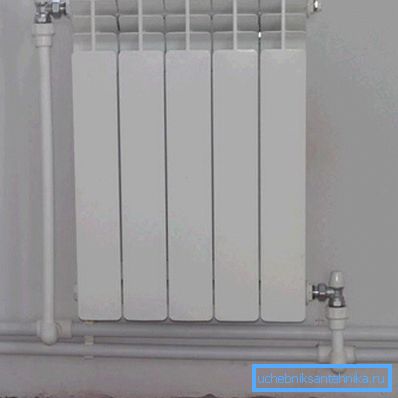

Batteria collegata al sistema di riscaldamento

Funzionalità di connessione

Modi per collegare i radiatori

Quando si costruiscono sistemi di riscaldamento in abitazioni private, vengono utilizzati i seguenti metodi di connessione:

Un modo In questo caso, il tubo di alimentazione è collegato dall'alto e il tubo di ritorno è collegato alla stessa sezione dal basso.Questo schema di collegamento della batteria di riscaldamento consente al radiatore di riscaldarsi in modo uniforme. Tuttavia, se la fisarmonica ha un gran numero di sezioni, ci sarà una significativa perdita di calore, rispettivamente, è meglio usare altre opzioni di connessione.
Seat e inferiore Questo metodo è un'opzione eccellente per quando i tubi sono nel pavimento. La connessione viene effettuata per i tubi situati nella parte inferiore della struttura in sezioni opposte. Lo svantaggio di questo metodo è solo bassa efficienza, poiché le perdite di calore possono raggiungere il 15 percento.
diagonale Viene utilizzato quando si collegano dispositivi con un numero elevato di sezioni. Come è facile intuire, il tubo di alimentazione in questo caso è collegato dall'alto, e il tubo di scarico è dal basso, nella sezione opposta. Questo schema di collegamento dei radiatori in una casa privata contribuisce a una distribuzione uniforme del refrigerante e al massimo trasferimento di calore dagli apparecchi.

Fai attenzione! Quando si utilizza un termostato per il riscaldamento parallelo al radiatore, è necessario eseguire un bypass. Ciò ti consentirà di regolare il grado di riscaldamento del dispositivo.

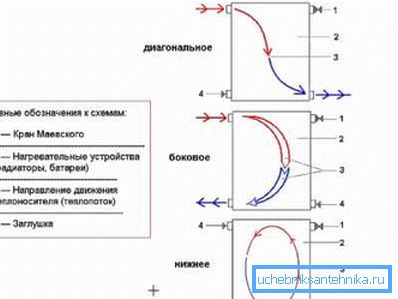

Schema elettrico del radiatore

Come si vede, i metodi di collegamento dei radiatori dipendono da una serie di fattori, come il metodo di posa delle tubazioni, la potenza delle apparecchiature, ecc. In particolare, il tipo di sistema è di grande importanza. Parleremo di più sui tipi di sistemi di riscaldamento qui sotto.

Sistema a tubo singolo

Tipi di sistema

Al dispositivo di sistemi di riscaldamento applicano due schemi:

  • Un tubo - è il più semplice, dal momento che il refrigerante circola attraverso un tubo unico, a cui i dispositivi di riscaldamento sono collegati in serie. Il suo svantaggio è che non consente di regolare il flusso di calore. Pertanto, il trasferimento di calore corrisponde alla velocità di progettazione stabilita durante la progettazione. Questo schema è utilizzato in sistemi di dimensioni ridotte, poiché con una lunghezza della pipeline elevata e un numero elevato di radiatori, i dispositivi si surriscaldano in modo non uniforme.
  • Doppio tubo - il suo significato è che l'acqua calda scorre attraverso un tubo, e quello raffreddato ritorna alla caldaia attraverso un altro.. La connessione dei radiatori in una casa privata in questo caso viene eseguita, rispettivamente, in parallelo. Il vantaggio di questo dispositivo è il riscaldamento uniforme delle sezioni e la possibilità di regolare il trasferimento di calore. Tra le carenze, è possibile individuare solo la necessità di un numero maggiore di tubi, rispettivamente, il costo di costruzione aumenta.

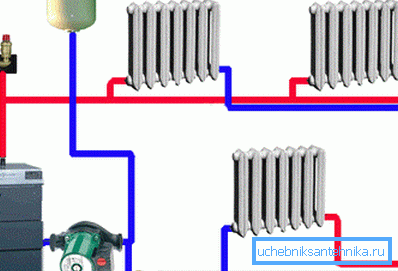

Sistema a doppio tubo

Va notato che, indipendentemente dal tipo di sistema, la connessione dei radiatori con le proprie mani può essere implementata in due modi:

  • Secondo lo schema verticale - il dispositivo di riscaldamento è collegato a un montante verticale, da cui viene eseguito il cablaggio ai radiatori.
  • Secondo lo schema orizzontale, il refrigerante viene fatto circolare attraverso tubazioni orizzontali.

La scelta dello schema di collegamento dei radiatori dipende dalle particolarità della casa. Ad esempio, se un'abitazione contiene più piani, la connessione viene realizzata secondo uno schema verticale.

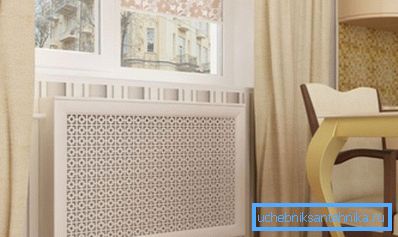

Sulla foto - radiatore situato sotto la finestra.

Selezione della posizione

Al momento di decidere come collegare correttamente la batteria di riscaldamento, è indispensabile determinare la posizione dei riscaldatori. Il fatto è che la funzione dei radiatori non è solo quella di riscaldare i locali, ma anche di creare uno scudo termico che impedisce la penetrazione del freddo nella stanza. È per questo motivo che vengono installati sotto i davanzali delle finestre.

Da ciò segue che i dispositivi di riscaldamento devono essere installati nei luoghi in cui si verificano le maggiori perdite di calore. Pertanto, prima di decidere il metodo di connessione, è necessario elaborare un diagramma con la loro posizione.

Inoltre, è importante determinare correttamente la distanza di installazione, che consentirà il massimo trasferimento di calore dai dispositivi. Quindi, queste distanze dovrebbero essere le seguenti:

Dal fondo del davanzale della finestra 100 mm
Dal pavimento 120 mm
Fuori dal muro 20 mm

Non è raccomandato violare queste regole.

Fai attenzione! La soglia non deve bloccare o bloccare il riscaldatore, poiché ciò ridurrebbe significativamente l'efficienza della generazione di calore. Tuttavia, in alcuni casi, i radiatori possono essere coperti con le griglie. Molto spesso questo viene fatto quando i dispositivi di riscaldamento non si adattano all'interno della stanza.

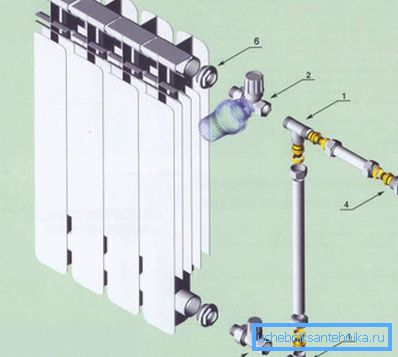

Schema di connessione della costruzione

montaggio

Collegare la batteria di riscaldamento dovrebbe essere nella stagione calda, in modo da non rimanere in inverno senza riscaldamento. Pertanto, è necessario acquistare tutti i componenti in anticipo per eseguire rapidamente tutto il lavoro.

Fai attenzione! È possibile acquisire i dispositivi di riscaldamento solo dopo aver eseguito lo schema di riscaldamento. Questo ti permetterà di scegliere la posizione corretta dei tubi di collegamento. Inoltre, devi prima calcolare il loro potere, come è fatto, puoi trovarlo sul nostro portale.

Staffe per il montaggio di radiatori

Procedere al lavoro di installazione necessario dopo aver terminato la stanza.

L'istruzione è la seguente:

  • Se la sostituzione di vecchi radiatori viene effettuata in ambienti chiusi, prima di tutto è necessario smantellare gli elementi della vecchia costruzione.
  • Quindi è necessario determinare la posizione della posizione di costruzione e fare i segni corrispondenti sul muro. In questo caso, è necessario utilizzare il livello di costruzione, in modo che la struttura sia stata installata esattamente.
  • Quindi devi aggiustare le tue staffe con i tasselli.
  • Successivamente, il dispositivo deve essere installato sulle staffe in base alle istruzioni che di solito sono incluse nei radiatori.
  • Dopo l'installazione dei dispositivi è necessario collegarli alla pipeline. Questa operazione dipende dal tipo di tubo. Ad esempio, se la pipeline è implementata con tubi di plastica, i radiatori sono collegati utilizzando uno speciale elemento di fissaggio "American".

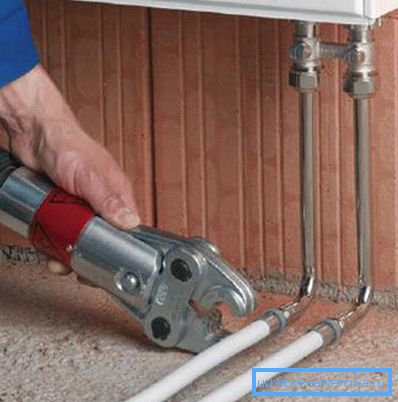

Collegamento inferiore del radiatore

In questa fase vengono installate le valvole a sfera e le gru Mayevsky. Si noti che quando si utilizza una batteria di riscaldamento con una connessione di fondo, non è necessario eseguire un bypass e installare le valvole di controllo. Quest'ultimo, di norma, viene utilizzato in sistemi a due tubi con giunti diagonali e laterali.

Durante il montaggio delle valvole, è necessario prestare attenzione per garantirne un facile accesso, anche se i radiatori stessi sono chiusi.

  • Alla fine del lavoro, è possibile riempire il sistema con un refrigerante ed eseguire un test di pressione.

Fai attenzione! Nella progettazione e installazione del riscaldamento, è necessario soddisfare i requisiti che contengono SNiP 3.05.01-85.

Ecco, infatti, tutte le principali funzionalità per il collegamento delle batterie di riscaldamento.

conclusione

Di per sé, la connessione dei radiatori non è un grosso problema. Tuttavia, affinché il sistema sia efficace, è prima necessario redigere correttamente il suo schema. Per questo è necessario prendere in considerazione una serie di fattori, quindi, la preparazione del progetto dovrebbe essere fatta con molta attenzione.

Dal video in questo articolo, puoi raccogliere alcune informazioni aggiuntive su questo argomento.
