Come costruire autonomamente una caldaia a combustibile

Se vuoi sapere come far riscaldare le caldaie per combustibili solidi con le tue mani, allora sei andato all'indirizzo giusto e, anche se non considereremo tutte le opzioni possibili, capirai l'essenza di tale installazione. Naturalmente, non possiamo garantire un'efficienza insolitamente elevata, ma con una corretta regolazione degli ammortizzatori di alimentazione dell'ossigeno e la regolazione della spinta, è possibile ottenere il 65% per il circuito di riscaldamento.

I materiali, gli assemblaggi e l'assemblaggio di questo dispositivo saranno presentati passo dopo passo qui sotto, e inoltre, puoi guardare un video clip tematico.

Caldaia a combustibile solido

Nota. Questa apparecchiatura ha molto in comune con il familiare per la maggior parte dei lettori stufa, ma allo stesso tempo, le differenze, in base al principio del calore, ne fanno un dispositivo completamente diverso.

I componenti principali della struttura

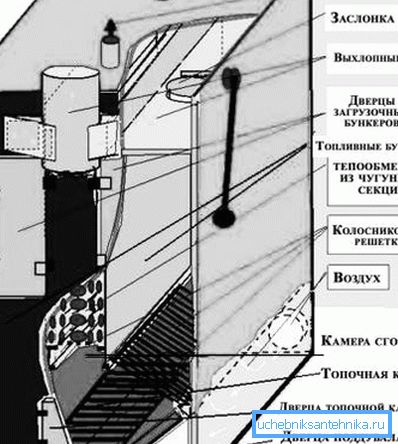

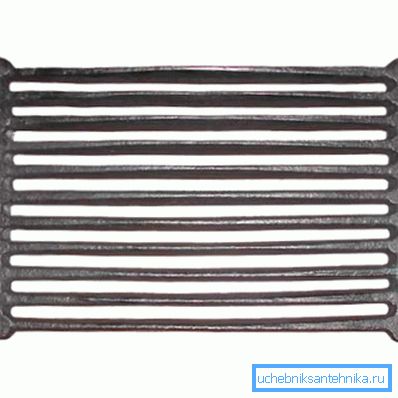

• L'elenco degli elementi principali include la camera del carburante, dove, in effetti, brucia i combustibili solidi.. Questa camera è necessariamente dotata di una griglia, attraverso la quale viene fornito l'ossigeno necessario per il processo di combustione.
• Abbiamo anche bisogno di uno scambiatore di calore tubolare o di un altro serbatoio d'acqua in acciaio resistente al calore o in ghisa. - Questo elemento è spesso chiamato la giacca ad acqua.
• È necessario un sistema di valvole a farfalla per regolare il flusso di aria fresca e chiudere i canali di trazione dopo l'attenuazione. - in un forno convenzionale, queste funzioni vengono eseguite dalla porta del ventilatore e del cancello (vista).
• Bene, e, naturalmente, il camino, che è necessario per la rimozione dei prodotti di combustione (fumo) e per creare una spinta nel compartimento del carburante.
• Tutti questi nodi consistono nella cassa in acciaio.

Nota. Per garantire un riscaldamento uniforme della stanza anche durante l'attenuazione del combustibile, l'istruzione consiglia di installare un accumulatore di calore sopra la caldaia. È una capacità di progettazione in acciaio, in cui il calore è concentrato durante l'attività dell'unità.

Inoltre, un serbatoio in acciaio inossidabile per l'acqua calda è equipaggiato sopra l'accumulatore di calore. Questo nodo non è obbligatorio, ma così facendo si fornisce un secondo circuito, cioè la caldaia è a doppio circuito.

Materiali e strumenti

• Per assemblare una caldaia di riscaldamento a combustibile solido con le nostre mani, avremo bisogno di alcuni strumenti e, naturalmente, di materiali, tra i quali, in primo luogo, la lamiera di acciaio può essere chiamata con uno spessore minimo di 5 mm.
• Abbiamo anche bisogno di un angolo di metallo, tubi di acciaio per acqua (preferibilmente senza cuciture) e una griglia di ferro.
• Il focolare e il pozzetto avranno bisogno di porte, nonché di alette del gas, lamiere di acciaio inossidabile per un accumulatore di calore e un serbatoio per acqua calda, sabbia di fiume (cava) (setacciata).

• Dagli strumenti che, ovviamente, non si può fare a meno del gas, e preferibilmente della saldatura elettrica, che può essere collegata a casa.
• Alla smerigliatrice, cioè, smerigliatrici con dischi per tagliare il metallo.
• Inoltre, è necessario un trapano elettrico con un set completo di punte, pinze, livello di costruzione, angolo di misurazione in acciaio e metro metrico con righello.

montaggio

Il luogo più carico è tecnicamente rappresentato dalla camera di combustione, dove la temperatura dell'aria durante la combustione del carbone può raggiungere i 1000? C. Ma questa è la base dell'intera struttura.

Pertanto, se non riesci a trovare un foglio di acciaio resistente al calore ovunque, allora è meglio per te rendere doppia questa camera. Cioè, si crea il fondo, la parte superiore, la parte posteriore e le pareti laterali in due strati: per prima cosa si assembla il cubo e poi lo si rinfodera con un altro strato, cercando di adattare tutte le dimensioni nel modo più preciso possibile.

Per comodità di questo tipo di lavoro, è preferibile utilizzare un banco da lavoro in metallo o qualsiasi tavolo su cui è possibile tagliare e cucinare fogli di metallo.

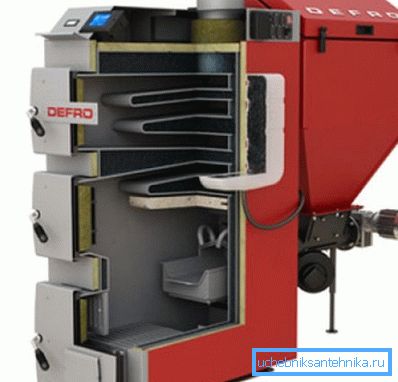

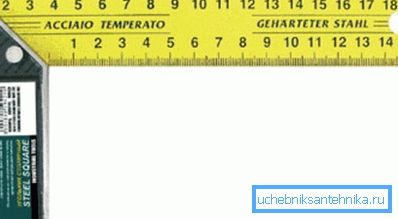

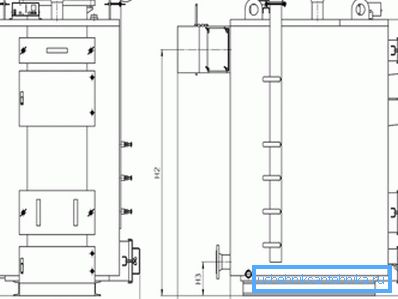

Se osservi attentamente il disegno, vedrai le designazioni dei parametri, che sono espresse in millimetri. Li trasferisci su una lamiera di acciaio con un angolo di misurazione e un righello di acciaio.

Quando si taglia il metallo, non dimenticare che il disco tagliato può avere uno spessore compreso tra 1,0 e 1,8 mm (a seconda della marca), quindi, per mantenere le dimensioni esatte, tagliare non lungo la linea, ma vicino ad esso, ma in modo che dopo il taglio non fosse visibile.

È meglio ordinare il montaggio dello scambiatore di calore, in particolare dal sistema di tubi interconnessi, ai professionisti, in modo che in seguito non si verifichino circostanze di forza maggiore sotto forma di perdite. È inoltre possibile ordinare un serbatoio di acciaio inossidabile da questi per l'accumulo di calore e l'acqua calda sanitaria.

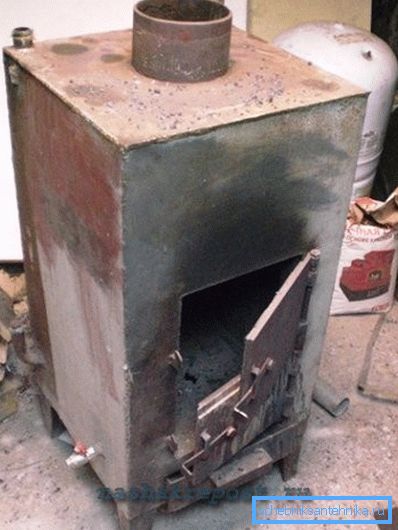

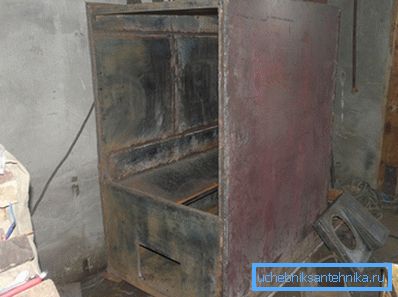

Come capisci, una tale struttura avrà una massa sufficientemente grande, quindi le caldaie a combustibile solido con le tue mani vengono raccolte al meglio nel luogo in cui vengono installate, in modo che non vi sia alcun bisogno di trasporto. Sotto la base dell'unità dovrebbe essere colato il fondamento in calcestruzzo (se non ce n'è) o farlo di mattoni refrattari.

La griglia viene posizionata sulle guide e quindi lo scambiatore di calore viene montato. Le costole sono saldate alla camera del carburante. Dopodiché, rimane solo per rivestire la struttura con lastre di metallo (pareti e top), e tra le pareti versiamo la sabbia artificiale che trattiene e accumula calore.

conclusione

Sebbene non si raggiunga l'efficienza, come una caldaia assemblata in fabbrica, ma il suo prezzo sarà inferiore di diversi ordini di grandezza, anche quando alcuni nodi sono realizzati da artigiani di terze parti. Non preoccuparti: nell'assemblaggio di una tale unità non ci sono difficoltà insormontabili - successo per te!
