Come costruire un camino per una caldaia a gas: l'ordine di

Uno degli elementi necessari di qualsiasi sistema di riscaldamento in una casa privata è la caldaia. Questa unità, indipendentemente dal combustibile utilizzato, deve essere installata secondo determinati requisiti, che garantisce la correttezza e la sicurezza del suo funzionamento.

Considerare come dotare il camino di una caldaia a gas, poiché le istruzioni di installazione presentano alcune difficoltà e sfumature.

Caratteristiche del design

Prima di installare camini per caldaie a gas, è necessario selezionare, acquistare e installare il dispositivo stesso. Le dimensioni geometriche e le altre caratteristiche del camino dipendono dalle caratteristiche tecniche dell'unità di riscaldamento (vedere anche l'articolo Tubi e raccordi in polietilene reticolato: caratteristiche tecniche e caratteristiche di installazione).

Considerare le principali sfumature che dovrebbero essere considerate durante la progettazione:

1. I disegni rotondi più comuni. Tuttavia, nessuno vieta l'uso di camini per caldaie a sezione quadrata. Il requisito principale - il volume interno del camino deve essere più grande della camera di combustione della caldaia.

Se si decide di rimanere su un tubo tondo, quindi per determinare il suo volume interno, è necessario conoscere il diametro interno del prodotto. Se non è indicato sulla marcatura, allora per il suo calcolo è necessario sottrarre lo spessore delle pareti del tubo dal diametro esterno.

Quindi i valori ottenuti vengono sostituiti nella formula:

S =? * d_interno * L

Dove d_interno - diametro interno del tubo utilizzato;

L è la lunghezza del camino.

Fai attenzione! Il tubo per la caldaia del gas deve essere più largo della sua uscita. In caso contrario, potrebbe essere difficile collegare la caldaia e l'impianto di scarico.

1. L'altezza del camino dipende da quanto lontano sarà dalla cresta del tetto.

Qui c'è la seguente relazione:

• distanza fino a 1,5 metri - il taglio superiore del tubo deve essere lungo almeno 50 cm;
• distanza da 1,5 a 3 metri - il taglio superiore può essere a filo con la cresta o superiore;
• una distanza di oltre 3 metri - in questo caso è necessario tracciare una linea che sarà 10 gradi sotto la linea orizzontale disegnata attraverso il punto più alto del tetto (la sezione del camino non dovrebbe essere inferiore a quella).

Se, dopo aver calcolato il volume interno del tubo, si è scoperto che il suo diametro non è sufficiente, non dovresti prendere molti dettagli, dal momento che il suo prezzo sarà molto più alto. È più consigliabile aumentare leggermente la lunghezza della struttura.

Installazione indipendente del camino

Scegliere un'opzione di alloggio

I camini per le caldaie a gas non sono sistemi troppo complessi, ma quando li si installa con le proprie mani, si dovrebbe tener conto di molte sfumature. In caso contrario, la caldaia non funzionerà correttamente, il che potrebbe causare la sua rottura e, in alcuni casi, l'accumulo di gas di scarico nella stanza e l'avvelenamento delle persone.

Prima di procedere con la costruzione o l'installazione, è necessario scegliere un luogo in cui sistemare la tubazione.

Ci sono due opzioni principali:

• dentro la casa;
• fuori dall'edificio.

Sia la prima che la seconda opzione hanno i loro vantaggi e svantaggi.

Considerare le caratteristiche dell'installazione interna:

• se il camino di una caldaia a combustibile solido passa attraverso ambienti riscaldati, non dovrà essere ulteriormente riscaldato;
• c'è il pericolo di far passare i gas di scarico e la loro accensione;
• Gli elementi del camino sono più difficili da installare e riparare in caso di guasto.

Se decidi di installare il sistema di scarico all'esterno della casa, ci sono anche pro e contro:

• tale camino è completamente sicuro durante il funzionamento;
• il suo design è meno complicato da installare;
• il tubo è facilmente riparabile in caso di rottura o depressurizzazione;
• Quando si sceglie questa opzione, è necessario decidere in anticipo cosa isolare il camino della caldaia, dal momento che il suo congelamento nel periodo invernale non dovrebbe essere consentito in ogni caso.

Componenti del camino

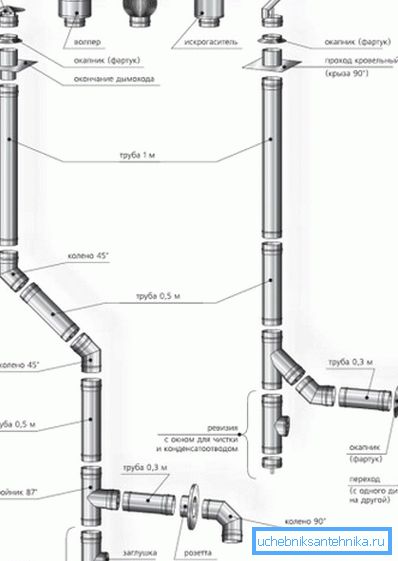

La tubazione per la rimozione dei prodotti di combustione dalla caldaia, funzionante a gas naturale, è costituita dalle seguenti parti obbligatorie:

• un adattatore che collega l'uscita della caldaia con un tubo di scarico;
• Tee con una revisione, dotato di un raccordo, che è necessario per rimuovere l'umidità condensata;
• elementi di fissaggio - morsetti e staffe;
• rubinetti (se necessario) - devono essere installati ad una distanza di almeno 2 metri dall'elemento riscaldante, altrimenti è possibile una riduzione della spinta;
• tubi di transizione;
• tubi;
• punta conica

Fai attenzione! Il tubo per la caldaia a gas deve avere una estremità conica. I deflettori e i tappi tradizionali sono vietati per l'installazione. In casi estremi, il taglio può essere lasciato completamente privo di protezione.

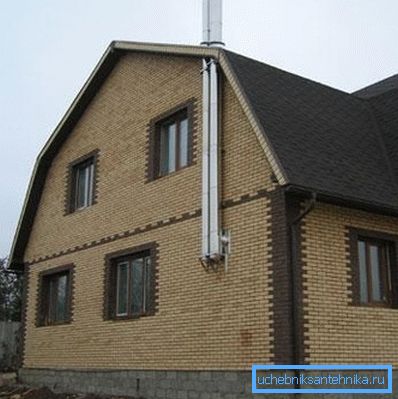

Installazione di camino esterno

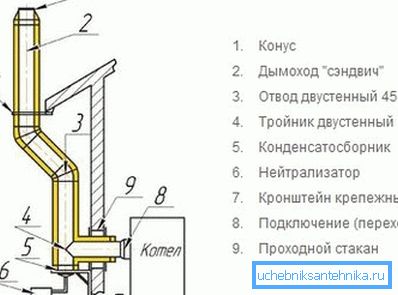

La procedura per installare il sistema di scarico dei gas di scarico situato all'esterno della casa è la seguente:

1. Un adattatore viene messo sul tubo della caldaia a gas, che passerà attraverso il muro. Dovrebbe inserirsi saldamente nella muratura, quindi prima di fare un buco più volte controllare attentamente tutte le dimensioni e applicare i segni.
2. Attraverso il muro del camino viene visualizzato all'esterno. Tutti gli elementi a contatto con il mattone (calcestruzzo) devono essere accuratamente isolati.
3. All'esterno, la revisione viene fissata al segmento in uscita con uno stub su di esso.
4. Tubo montato dell'altezza desiderata. Per fare ciò, utilizzare il numero richiesto di collegamenti pre-acquistati. L'intera struttura è fissata al muro della casa con morsetti con staffe. La distanza tra elementi di fissaggio adiacenti non deve essere inferiore a 2 metri.
5. Non appena il camino raggiunge l'altezza desiderata, una punta a forma di cono viene posta sull'ultimo elemento.
6. Tutti i giunti devono essere ulteriormente serrati con fascette stringitubo o filo di acciaio.
7. Si consiglia di verniciare il tubo con una vernice che protegga il materiale dalla corrosione e conferisca al tubo un aspetto più attraente.

Per l'installazione della pipeline, è preferibile utilizzare tubi multistrato speciali che non richiedono isolamento aggiuntivo. Altrimenti, dovresti prenderti cura dell'isolamento te stesso.

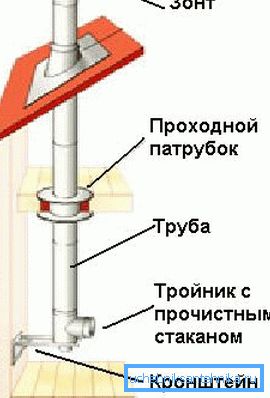

Installazione del camino interno

A differenza della precedente costruzione, qui prima di iniziare i lavori è necessario svolgere alcune attività preparatorie:

• segnare i ponti del pavimento e il tetto nei luoghi in cui passerà il futuro camino;
• tagliare i fori nei punti giusti (tutte le dimensioni devono essere controllate attentamente in modo che i tubi dell'adattatore siano inseriti il ​​più saldamente possibile).

Il processo di installazione stesso è il seguente:

1. Attacciamo all'uscita della caldaia un adattatore speciale.
2. Una revisione con un coperchio è collegato ad esso, che è necessario per la pulizia del camino, e quindi viene installata la staffa di supporto principale con una lamiera, che servirà da base per l'intera struttura.
3. Montiamo il tubo usando componenti diretti e altri adattatori necessari (gomiti).
4. In luoghi in cui il tubo passa sovrapposizione, è necessario utilizzare tubi speciali.
5. I punti di entrata e di uscita dei tubi dal soffitto dovrebbero essere protetti con lamiere, il cui diametro dovrebbe essere leggermente più grande del diametro del camino.
6. Tutti i giunti devono essere ulteriormente rinforzati con bulloni o bullonati con filo di acciaio.
7. La struttura è fissata al muro con l'aiuto di parentesi.

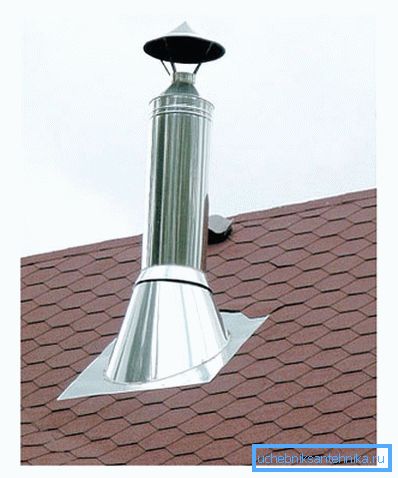

8. Il taglio superiore del tubo deve essere protetto da uno speciale ugello conico che impedisce la precipitazione e il vento all'interno del tubo.

Misure di isolamento del camino

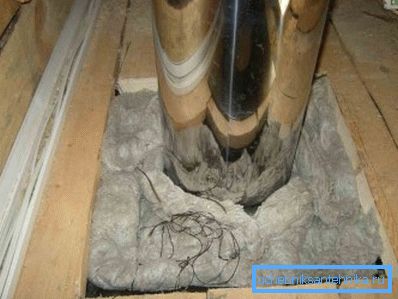

Le posizioni in cui il sistema di scarico è a contatto con materiali che possono facilmente incendiarsi devono essere accuratamente isolate. Per fare questo, il tubo utilizzato deve essere accuratamente rivestito su tutti i lati con un tappetino di basalto, un foglio di metallo isolato e una miscela refrattaria. I pavimenti possono essere ulteriormente protetti con lana minerale.

Non dimenticare di controllare la tenuta delle cuciture. Per fare questo, puoi preparare una soluzione di sapone e applicarla alle articolazioni. L'aspetto delle bolle indicherà la presenza di fori che devono essere sigillati.

conclusione

Un camino per una caldaia a gas in una casa privata è un dettaglio molto importante. Dipende non solo dalla correttezza e dall'efficienza dell'impianto di riscaldamento, ma anche dalla sicurezza delle persone in casa (vedi anche l'articolo Frizioni per tubi in polietilene: 6 tipi principali).

Maggiori dettagli sull'installazione di vari sistemi di ventilazione e di scarico sono disponibili nel video in questo articolo.
