Come determinare la potenza richiesta ai radiatori: una

Prima di acquistare qualsiasi radiatore di riscaldamento è necessario conoscere la potenza termica richiesta da questo dispositivo. In realtà, sulla base di questi dati, viene eseguita la selezione del numero di sezioni. Saltare la fase di calcolo potrebbe portare a una violazione del microclima nella stanza, quindi sarà utile familiarizzare con il metodo di calcolo.

Informazioni sul calcolo del sistema di riscaldamento

A questo punto, è necessario assicurarsi che la capacità di riscaldamento del radiatore di riscaldamento fornisca una temperatura costante nella stanza durante il periodo più freddo della stagione di riscaldamento. Determinare la potenza del radiatore di riscaldamento è necessario per determinare il numero richiesto di segmenti (vedere anche l'articolo Come collegare i radiatori in un sistema centrale o autonomo).

Fai attenzione! Per poter regolare agevolmente il funzionamento della batteria di riscaldamento, l'installazione di un termostato non sarà superflua.

L'intero processo si svolge in più fasi:

• vengono calcolate le perdite di calore attraverso le strutture di chiusura;
• in base alla documentazione tecnica, viene rilevato il trasferimento di calore di un segmento del radiatore selezionato;
• calcolare il numero richiesto di segmenti di batteria.

Calcolo della perdita di calore

Questa è la prima cosa da cui partire quando si tratta di determinare la potenza di un radiatore di riscaldamento.

Il calore è consumato attraverso:

• pareti, sia esterne che interne (se la stanza è delimitata da una stanza non riscaldata);
• pavimento;
• soffitto;
• finestre e porte.

Il calcolo delle perdite viene effettuato tenendo conto del tipo e dello spessore del materiale, la formula viene utilizzata

in questa formula

• Q - perdita di calore;
• S - area della stanza, m²;
• ?t è la differenza di temperatura all'interno e all'esterno della stanza ,? С;

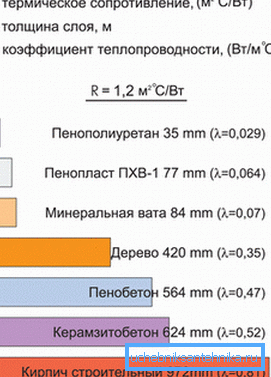

• ? - valore di riferimento - coefficiente di conducibilità termica, W / m •? С;
• v - spessore dell'involucro edilizio, m.

Dal punto di vista della perdita di calore, i piani superiori si trovano in una posizione svantaggiosa, poiché sopra di essi è situata una soffitta non riscaldata e il vento esterno è più forte. Quindi, per loro, la perdita di calore risultante può essere aumentata di circa il 10%.

Fai attenzione! Nel calcolo non è necessario dimenticare la ventilazione, perché lo scambio d'aria in inverno non si ferma. A tale scopo viene introdotto un fattore moltiplicativo 1.1 - 1.4. Maggiore importanza è presa per la ventilazione intensiva degli alloggi.

Calcolo del radiatore

Disponendo dei dati sulla perdita di calore, è possibile procedere alla selezione della batteria. Allo stesso tempo, è necessario prendere in considerazione l'efficienza del dispositivo, ad esempio, la potenza dei radiatori in acciaio è inferiore a quella bimetallica.

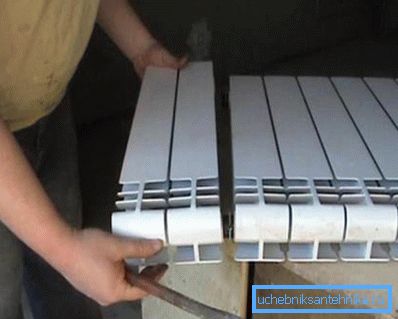

Il numero richiesto di segmenti è definito come il rapporto tra la perdita di calore e il trasferimento di calore di un segmento. Ma la sezione di uscita del calore - il valore del passaporto, il produttore deve indicarlo per ogni modello del radiatore. La formula utilizzata è:

in questa formula:

• n è il numero totale di sezioni della batteria, pezzi;
• Q - perdita di calore, W;
• N - potenza di una sezione, W.

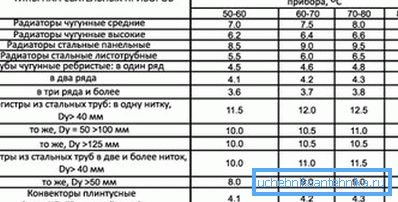

Va tenuto presente che i dati del passaporto sulla potenza del 1 ° segmento sono indicati per una certa differenza di temperatura (di solito 90/70). Molto spesso la temperatura del liquido di raffreddamento è diversa, in questo caso, e il trasferimento di calore della batteria di riscaldamento varia. Ad esempio, la potenza dei radiatori in ghisa quando la differenza di temperatura passa da 80-100 a 50-60 gocce di circa il 15-20%.

Per calcolare la potenza del segmento con una testa di temperatura arbitraria, utilizzare la formula

in questa formula

• k - trasferimento di calore, valore del passaporto, W / m²•? Con;

• A - area della sezione, m²;
• ?T - pressione di temperatura ,? С. Calcolato dalla formula

T_sotto e t_arr - la temperatura del liquido di raffreddamento, rispettivamente, all'ingresso della batteria e fuori da essa ,? Con;

T_BR - temperatura ambiente ,? C.

Metodo semplificato

Se tutto il lavoro in casa è fatto a mano, allora abbastanza spesso, invece di un calcolo dettagliato, le persone si accontentano di una selezione approssimativa. Va notato che il risultato in questo caso, sebbene non molto accurato, scenderà per la selezione del radiatore.

Esistono diversi modi per approssimare il calcolo:

• con parametri standard (altezza del soffitto nella stanza fino a 3 m, temperatura del liquido di raffreddamento 85-90? С, 1 finestra e 1 porta nella stanza), è possibile utilizzare la dipendenza 100 W / 1 m² zona. Per una stanza di, per esempio, 20 m² serve una batteria in grado di fornire una potenza termica di 2 kW;

Fai attenzione! Per le camere d'angolo, così come gli appartamenti ai piani superiori, viene introdotto un fattore moltiplicativo di 1,2. Il prezzo delle batterie non è così alto, quindi è meglio sbagliare.

• il calcolo può essere effettuato tenendo conto della capacità cubica della stanza. In questo caso, si basa sulla proporzione che 200 W di potenza termica sono in grado di riscaldare 5 m.³ spazio della stanza.

Fai attenzione! La pratica mostra che il risultato in questo caso risulta sovrastimato di circa il 10%.

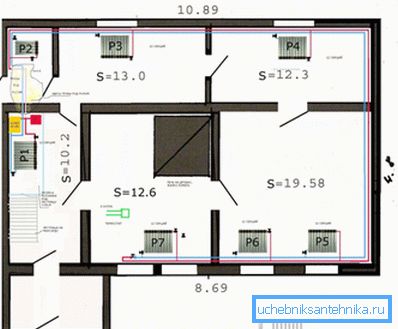

I risultati per entrambi i metodi dovrebbero essere approssimativamente uguali. È più conveniente confrontarli con un esempio specifico. Supponiamo di dover raccogliere un radiatore per una stanza con dimensioni di 5x5x3 metri, ha 1 finestra con doppi vetri, 1 porta interna, l'appartamento si trova al piano inferiore.

Il primo metodo di calcolo semplificato prevede la seguente sequenza di azioni:

• determinato dall'area della stanza, 5x5 = 25m²;
• considerando la proporzione di 100 W / 1 m², determina la potenza del dispositivo, nel nostro caso 2,5 kW;
• la potenza di una sezione di un radiatore specifico è scritta dalle caratteristiche del passaporto. Ad esempio, scegliere il modello in alluminio A350, 1 segmento è in grado di fornire 138 watt di energia termica;
• contato il numero di segmenti, 2500/138 = 18,12? 19 pezzi.

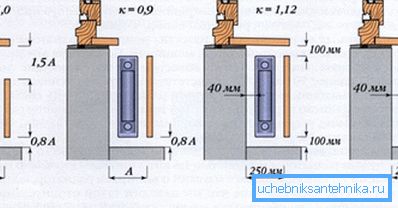

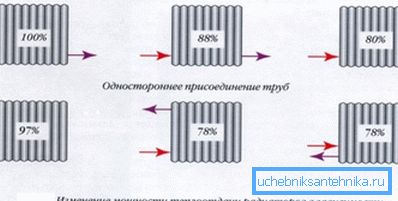

Fai attenzione! Anche il metodo di connessione gioca un ruolo importante nell'uniformità del suo riscaldamento e quindi del trasferimento di calore.

Quando si lavora sul secondo metodo, l'istruzione sarà simile a questa:

• considerando la proporzione di 200 W / 5 m³ Determina la quantità di aria che riscalda 1 sezione della batteria selezionata. Nel nostro caso, 1 sezione scalderà 3,45 m³;
• determinare il volume della stanza 5 • 5 • 3 = 75 m³;
• conta il numero di sezioni 75 / 3.45? 22 sezioni.

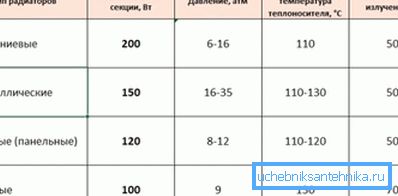

L'errore nel calcolo con il 2 ° metodo semplificato è stato del 13,6%, il che non è poi così male per un calcolo approssimativo. I risultati ottenuti sono approssimativamente coerenti con le raccomandazioni del produttore (riportate in tabella).

Riassumendo

Per mantenere un normale microclima interno, è necessario raggiungere un equilibrio tra l'ingresso di calore e la perdita di calore. Questa condizione può essere soddisfatta solo con il corretto calcolo del sistema di riscaldamento in generale e dei radiatori di riscaldamento in particolare. I metodi di calcolo proposti nell'articolo possono essere utilizzati per selezionare il numero di sezioni di una batteria di riscaldamento in un appartamento o in una casa privata (scopri qui come riparare un radiatore di riscaldamento con mezzi improvvisati).

Il video è una breve istruzione sul calcolo della batteria di riscaldamento.
