Come fare il riscaldamento a vapore in una casa usando un

Quando si sceglie un sistema di riscaldamento, si consiglia di soffermarsi su quello per cui il carburante è abbondante in questa zona. Poiché il gas non ha ancora raggiunto luoghi lontani, molti stanno cercando di installare dispositivi di riscaldamento che utilizzano combustibili solidi o liquidi. Il nostro compito oggi è quello di spiegare come fare il riscaldamento a vapore con le proprie mani usando uno scambiatore di calore installato in un forno a mattoni.

Il trasportatore di calore in tale sistema sarà acqua o vapore. Oggi siamo interessati alla seconda opzione, sebbene questi due sistemi siano spesso confusi l'uno con l'altro. Hanno differenze e sono abbastanza seri, quindi negli edifici residenziali è permesso usare solo il circuito dell'acqua. Ciò è dovuto al funzionamento non sicuro del riscaldamento a vapore, quando è necessario riscaldare il liquido ad una temperatura superiore a 100? С.

Allo stesso tempo, il suo prezzo è inferiore a quello dell'acqua e le moderne misure di protezione aiutano a evitare conseguenze catastrofiche. Tuttavia, l'installazione di riscaldamento a vapore, ad esempio, da una fornace di mattoni richiede molto tempo e impegno. Di seguito apprendiamo questo in modo più dettagliato.

Principio di funzionamento

Considerare ora la differenza tra i due sistemi, in modo da non essere confusi. Si parlerà anche dei vantaggi e degli svantaggi di un tale sistema di riscaldamento ambientale.

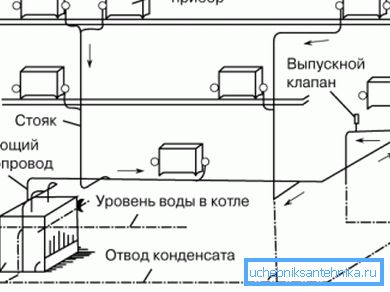

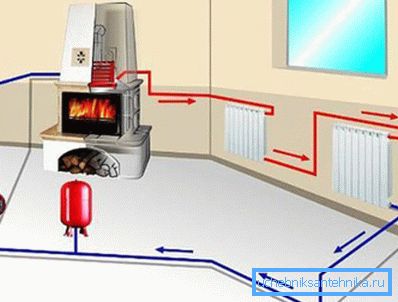

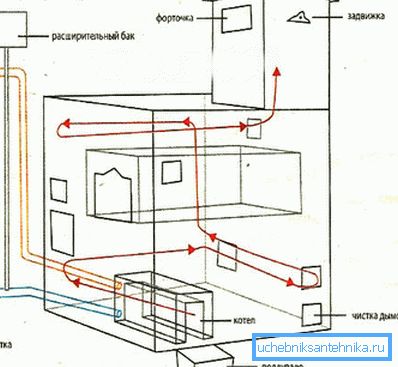

Consideriamo più in dettaglio che cos'è il riscaldamento a vapore:

1. In un serbatoio, l'acqua viene portata a ebollizione, che gradualmente si trasforma in vapore.
2. Quindi passa attraverso la conduttura ai radiatori, che gli danno calore nella stanza.
3. Nelle batterie, il fluido termovettore si condensa.
4. L'acqua risultante fluisce nel serbatoio di espansione e ritorna allo scambiatore di calore.

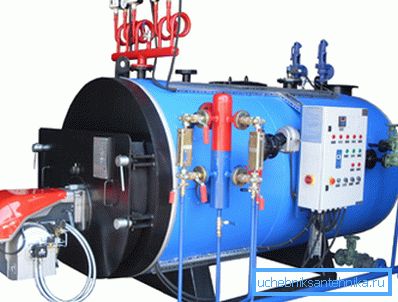

Suggerimento: il generatore per il riscaldamento a vapore può fungere da caldaia, lavorando sugli oli usati. Tali sistemi sono spesso installati nei locali di servizio e nel garage.

Si noti che non è consigliabile utilizzare un forno a mattoni con un generatore di vapore per cucinare, in quanto non può essere utilizzato in estate. È meglio trovare un'alternativa in questo momento. Non dovrebbe inoltre essere utilizzato per tubazioni in plastica, non è destinato a tali condizioni di temperatura.

Modelli di montaggio

Di seguito consideriamo le opzioni più frequentemente utilizzate:

1. Applicare il liquido di raffreddamento del sistema di circolazione naturale e meccanico. Nel primo caso, lo scambiatore di calore deve essere posizionato al di sotto del livello di tutti i tubi e radiatori ad angolo. Nel secondo, è richiesta l'installazione di una pompa, che garantisce il movimento ininterrotto dello scambiatore di calore.
2. Il sistema di riscaldamento monotubo utilizza il principio della connessione seriale dei radiatori quando il refrigerante si sposta attraverso la tubazione, passando da un registro all'altro. Di conseguenza, il primo è il più caldo, allo stesso tempo, l'ultimo - quasi raffreddato. Raccomandiamo di utilizzare questo schema per stanze piccole fino a 80 m2.

1. Il sistema a due tubi è adatto per le case di grandi dimensioni, in particolare per i cottage a due piani. In questo caso i radiatori sono collegati in parallelo, utilizzando tubi di alimentazione e condensazione. Il refrigerante in questo schema viene fornito a tutte le batterie con la stessa temperatura, quindi non ha il tempo di raffreddarsi.

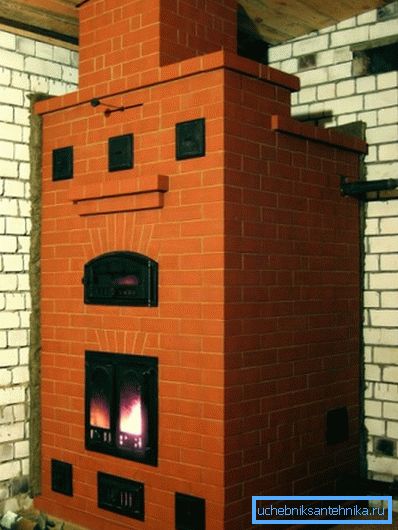

Dispositivo indipendente di riscaldamento a vapore da un forno a mattoni

Preparare attrezzature e materiali:

• fornire radiatori sotto ogni finestra;
• scambiatore di calore - generatore di vapore o caldaia a tubi d'acqua;

• tubi per vapore e condensa. Si consiglia di utilizzare acciaio zincato o rame;
• connettori, gomiti, fascette stringitubo, valvole - valvole per sfiato aria, valvole;
• staffe della batteria;
• blocco idraulico per l'asciugatura della linea del vapore;
• unità di riduzione e raffreddamento;
• per ridurre la pressione nel sistema - riduttore di pressione;
• saldatrice;
• pompa;
• serbatoio di raccolta della condensa.

Consiglio: consiglia l'attrezzatura costosa da noleggiare.

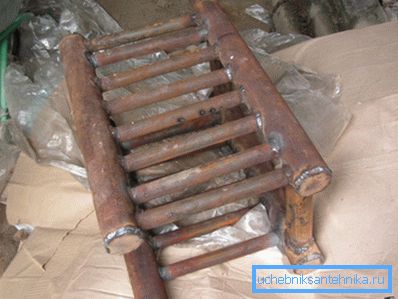

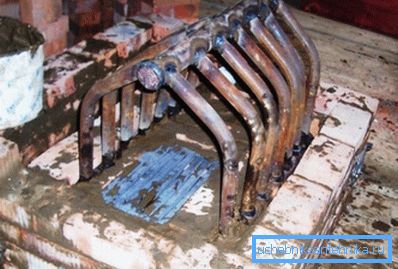

Puoi farlo tu stesso o ordinare lo scambiatore di calore per una fornace di mattoni:

1. Preparare tubi metallici con uno spessore di parete di 2,5 mm, nonché una saldatrice.
2. Collegali sotto forma di bobina, mentre monitora la qualità delle saldature. Calcolo approssimativo: 1 m2 della superficie della bobina può fornire fino a 9 kW.
3. Verificare la presenza di perdite dopo la fabbricazione. Si sconsiglia l'uso di acqua, poiché le inclusioni di scorie cadranno sotto alta pressione e appariranno fistole.

È meglio usare un metodo chiamato "kerosene su gesso". In questo caso, cerchia tutte le saldature con il gesso e versa il cherosene all'interno della struttura. Mel si scurirà anche nel caso del poro più piccolo, in quanto il cherosene vi colerà.

processo

Di seguito una guida che ti aiuterà a capirlo:

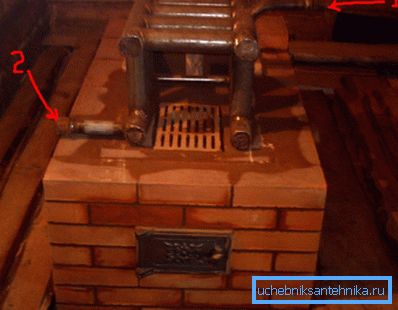

1. Installare lo scambiatore di calore nel forno del forno durante la fase di posa.
2. Secondo lo schema pre-disegnato sotto le finestre, montare le batterie. Installando su ogni rubinetto per il rilascio dell'aria.
3. Collegare la fornitura e restituire loro le tubazioni.

Suggerimento: quando la circolazione naturale fornisce una piccola pendenza al ritmo di 3 mm per 1 m.

1. Installare le valvole di sicurezza davanti a ciascun registro per motivi di sicurezza, nonché una valvola davanti all'intero sistema.
2. Collocare un riduttore di pressione e un dispositivo di raffreddamento all'inizio della condotta.
3. Alla fine della tubazione, posizionare un serbatoio di condensa che dovrebbe drenare lo scambiatore di calore su una pendenza.

Consiglio: non utilizzare per tali espansori a membrana, perché è progettato per temperature fino a 85 ° C.

1. Se è fornita una pompa di circolazione, installarla davanti al forno nella tubazione di ritorno.

Raccomandazioni di specialisti:

1. Se un forno per mattoni è dotato di uno scambiatore di calore, più fumo si forma nel camino che senza, quindi deve essere pulito più spesso.
2. Con la circolazione naturale del liquido di raffreddamento, il forno deve essere posizionato nel seminterrato, quindi la condensa scorrerà liberamente fino al punto più basso.
3. Installare sempre la valvola, in questo modo si eviterà un possibile incidente e il sistema stesso sarà più sicuro.

1. Si noti che se si utilizza un sistema forzato con una pompa elettrica, in caso di interruzione di corrente, sarà molto difficile interrompere il funzionamento del forno.
2. In una casa di legno, il riscaldamento a vapore viene stabilito come in una casa di mattoni. Devi solo rispettare i requisiti di sicurezza antincendio, proteggendo il legno dal surriscaldamento.

conclusione

Dall'articolo hai imparato come fare il riscaldamento a vapore, così come il fatto che il suo uso in una casa privata residenziale è più economico dell'acqua, sebbene sia più pericoloso da usare. Pertanto, è necessario seguire scrupolosamente le istruzioni e fornire al sistema apparecchiature speciali che ne aumentino la sicurezza.

È possibile ordinare uno scambiatore di calore da specialisti o farlo da soli. L'installazione e il collegamento dei radiatori non è difficile. Il video nell'articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
