Come fare una stufa fuori dal tubo per il garage, bagno,

27-10-2018
Riscaldamento

Accade così che viviamo in un paese in cui la temperatura media è lungi dall'essere ideale, soprattutto nel periodo invernale. I dispositivi di riscaldamento sono diversi e funzionano su diversi combustibili, ad esempio, nel garage di solito installano una versione mobile, che è in grado di riscaldare rapidamente la stanza. In questo articolo parleremo di come fare una stufa fuori dal tubo con le tue mani senza costi aggiuntivi.

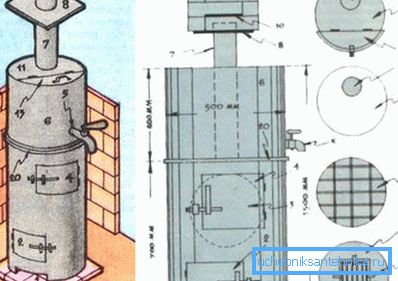

Nella foto: un esempio di come realizzare il proprio forno con una vasca di riscaldamento da un tubo

I modelli industriali esistenti, ovviamente, hanno un certo numero di caratteristiche positive, e alcuni possono essere semplicemente unici. Tuttavia, molte fermate dall'acquistare il prezzo elevato del prodotto. Di seguito, consideriamo modelli che non possono permettersi di colpirvi.

In effetti, verrà proposto di produrre una versione industriale simile, solo molto meno costosa. Una stufa fatta a mano fatta di tubi può essere utilizzata non solo nel garage, ma anche nella vasca da bagno.

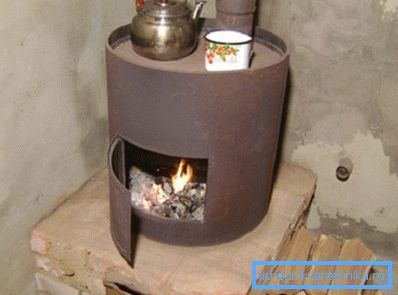

Stufa del garage sul legno dal tubo con le proprie mani

Proprietà del riscaldatore dal tubo

La banale verità dice che non c'è nulla di perfetto nel mondo, quindi "ci sono punti anche al sole". Lo stesso si può dire del nostro design. Qualunque sia il materiale usato in questo caso, puoi sempre trovare non solo vantaggi, ma anche difetti (vedi anche l'articolo Come equipaggiare un forno per sauna da un tubo senza alcun aiuto).

Assembleremo una fornace di metallo, quindi parliamo delle sue caratteristiche positive:

  1. Non è necessario creare una fondazione, che deve necessariamente avvenire quando si installa un forno fisso per mattoni.
  2. È abbastanza mobile, quindi non puoi aver paura di danneggiarlo se trasportato in un altro luogo.
  3. Il materiale ha dimostrato la sua forza e durata.

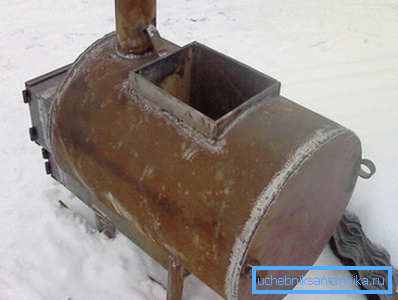

La fornace Kamenka da un tubo per un bagno
  1. Il metallo non teme le alte temperature che è possibile creare nel focolare a causa della combustione del carburante.
  2. Per mantenere la temperatura è possibile utilizzare qualsiasi materiale combustibile.
  3. Un tale dispositivo di riscaldamento, a causa del rapido rilascio di calore dalle sue pareti, è in grado di riscaldare la stanza in un breve periodo. Pertanto, è spesso utilizzato nelle sale di vapore.
  4. Il design è semplice, quindi anche chi non ha precedentemente lavorato in questo tipo di lavoro può farlo con le proprie mani.

Dei punti negativi dovrebbero essere evidenziati:

  1. Il materiale del corpo si raffredda rapidamente, quindi è spesso necessario gettare benzina nel forno, il che non è sempre conveniente.
  2. Avrai bisogno di una saldatrice, di elettricità e di alcune abilità di saldatura.
  3. All'interno, l'aria calda si diffonderà in modo non uniforme, il che sarà evidente, specialmente se la sua area è relativamente grande.

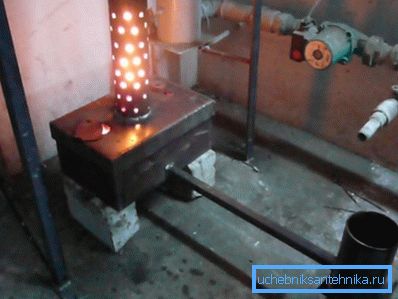

Fornace per lavorare fuori dal tubo per il seminterrato

disegno

Se siete tutti disposti nel paragrafo precedente, allora potete andare avanti. Ora scopriremo quali sono gli elementi di base del nostro forno:

forno Progettato per bruciare carburante.
colpo
  1. È usato per creare una spinta nel dispositivo.
  2. Attraverso di esso, sarà anche facile raccogliere le ceneri.
graticola
  1. Solitamente sono fatti di ghisa.
  2. Intermedio tra il ventilatore e il forno.
  3. Hanno bruciato carburante.
Serbatoio d'acqua Design molto conveniente, che ti permette di avere sempre una scorta di acqua calda per lavarti le mani dopo la riparazione. Di solito è posto sopra la stufa, ma a volte ne viene fatta parte.
camino Progettato per deviare i gas dal fumo dalla fornace fuori dalla stanza.

Consiglio: se decidi di usare la struttura di tanto in tanto o costantemente nel bagno, crea un contenitore dall'alto, dove puoi mettere le pietre. Ciò aumenterà significativamente l'efficienza della fornace.

Come fare

preparazione:

  1. Utilizzare per la fabbricazione di lamiera o tubo finito della dimensione appropriata.
  2. Lo spessore del metallo dovrebbe essere di 8 mm. Dal momento che il metallo laminato è più difficile da saldare, quindi non essere turbato se non si ottiene un contenitore rotondo. In questo caso, siamo interessati esattamente al tubo della dimensione desiderata, che può essere verticale o orizzontale, a seconda del modello.
  3. Il diametro del tubo finito - da 500 mm.
  4. Preparare due pezzi - 600 mm e 900 mm di lunghezza. Il primo è per il serbatoio, il secondo è per il focolare.

Di seguito è una guida che contribuirà a chiarire questo problema:

  1. Fai un buco per il ventilatore sul fondo del tubo in modo che l'aria che entra in esso possa creare voglie e sostenere la combustione.
  2. Crea una piccola porta a cerniera per lui.
  3. Il forno sarà situato sopra il ventilatore, il cui fondo è costituito da griglie in ghisa. Per installarli, è necessario prima saldare supporti speciali alle pareti del dispositivo.
  4. Assicurati di fare la porta per il forno, il suo spessore non può essere troppo spesso, circa 3 mm.
Stufa fuori dal tubo per il garage con un serbatoio di riscaldamento

Suggerimento: se si installano pietre sul fornello, è necessario un fondo in acciaio per loro, che è necessario saldare alle pareti. È necessario fare un passaggio per il camino.

  1. Crea un camino di metallo, saldandolo ermeticamente fino alla sommità del forno. Altrimenti, i gas della fornace inizieranno ad entrare nella stanza.

Fare un serbatoio d'acqua

Come accennato in precedenza, lo faremo dal secondo pezzo da 600 mm di lunghezza.

  1. Saldare il fondo all'estremità del tubo usando qualsiasi acciaio, anche 5 mm di spessore.
  2. Fare un buco nel fondo del camino dalla fornace.
  3. Saldare completamente il camino sul fondo del serbatoio per evitare che l'acqua penetri nel focolare.
  4. Installare una copertura rimovibile sulla parte superiore del design. Viene rimosso per la pulizia dei serbatoi.

Per la sua produzione è meglio usare due elementi:

  • uno da attaccare al camino;
  • il secondo è rimovibile.
  1. Praticare un foro nella parete del serbatoio e installare una valvola di scarico.

Stufa a razzo

Siamo stati a lungo abituati alle stufe russe, agli olandesi, ai campanelli e ai dvuhkolpak. Tuttavia, il pensiero ingegneristico non si ferma, il che ha portato a una nuova tendenza in questi dispositivi di riscaldamento.

Stufa razzo dal tubo - un diagramma schematico

Larry Viniarski ha inventato una stufa a razzo o un forno a razzo, che ha sviluppato per l'uso nei paesi del terzo mondo.

Considera il semplice principio del suo lavoro:

  1. La legna deve essere posizionata verticalmente in un apposito foro.
  2. La loro accensione è effettuata dal basso.
  3. Il fuoco passa a un camino verticale, di solito fatto di metallo, anche se a volte sono fatti di mattoni. Il primo è migliore perché si scalda quasi istantaneamente e il dispositivo non fuma così tanto durante l'accensione.

Suggerimento: per il normale funzionamento del camino in metallo dovrebbe essere ben isolato.

  1. Montato in cima alla parte superiore del fondo di un barile di metallo comune.
  2. Quando i gas caldi lo colpiscono, cominciano a divergere sui lati, scendendo gradualmente.
  3. Poi il loro percorso passa attraverso un camino orizzontale, di solito incorporato in un divano pannocchia.
  4. L'uscita è un tubo di scarico verticale, che hanno forni ordinari per avere trazione.

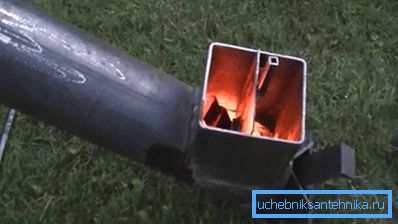

Reattiva stufa fatta in casa di un altro tipo di tubo

conclusione

Da questo articolo hai appreso che è possibile realizzare un vero riscaldatore dai materiali utilizzati, il cui costo sarà minimo a causa di ciò. I forni per tubi metallici hanno dimostrato la loro affidabilità e durata. Le loro varie modifiche ci servono con successo in varie aree della nostra attività di vita (leggi anche l'articolo Forno per un calderone di una pipa con le tue mani: metodi di produzione semplici e molto convenienti).

Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
