Come funziona il radiatore dell'olio: design e trasferimento

In generale, il radiatore dell'olio per 5-7 sezioni o altre dimensioni di tipo domestico è una cassa ermetica in acciaio, riempita con olio speciale e all'interno del serbatoio è installata una resistenza elettrica, che è collegata alla rete CA 220V.

Il principio di funzionamento qui è piuttosto semplice: l'elica elettrica riscalda l'olio con il suo calore, e a sua volta trasferisce il calore alla cassa metallica e la potenza del trasferimento di calore dal dispositivo di riscaldamento dipende dall'intensità di questa interazione. Più in dettaglio sul design del riscaldatore dell'olio, i suoi vantaggi e svantaggi discuteremo qui sotto, così come è possibile guardare il video in questo articolo.

Radiatori dell'olio

Informazioni sulla progettazione e sulla dissipazione del calore

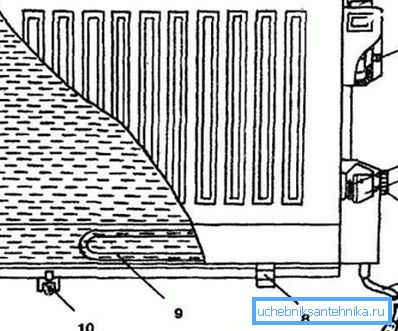

Schema generale del radiatore dell'olio:

1. alloggio;
2. indicatore;
3. l'interruttore;
4. piastra bimetallica;
5. microinterruttore;
6. regolatore di potenza;
7. cavo elettrico;
8. gamba;
9. elemento riscaldante;
10. vite di regolazione

L'efficienza di un radiatore dell'olio dipende direttamente dall'area del corpo: più è grande, maggiore è il trasferimento di calore e la temperatura delle pareti può raggiungere 110-150? C.

Di conseguenza, un dispositivo del genere è una batteria che non può essere semplicemente spostata, ma generalmente installata in qualsiasi posto giusto, se è possibile fornirla.

• Naturalmente, l'intensità del riscaldamento non può rimanere nella stessa modalità, quindi i produttori a questo scopo forniscono strumenti con interruttori come un termostato., che consentono il funzionamento in 2-3 modalità. L'essenza qui è la seguente: impostando la manopola dell'interruttore in qualsiasi posizione, usi un certo numero di spirali, cioè, si chiudono o si aprono;

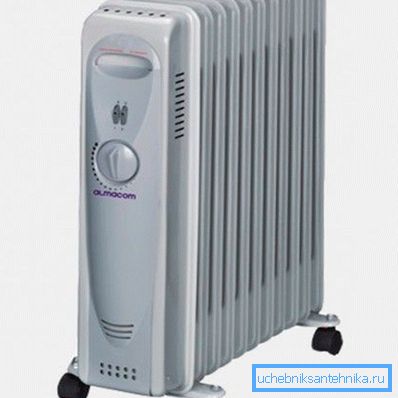

• È possibile acquistare un radiatore dell'olio per 5 sezioni per il riscaldamento di una piccola area della stanza, ma in generale tali dispositivi possono essere realizzati in grandi dimensioni. - di norma, il limite ha 14 sezioni;
• In caso di surriscaldamento (chiusura dell'interruttore), per evitare un'esplosione del radiatore dell'olio (rottura della cassa), viene fornita con una valvola di sicurezza speciale nella parte inferiore della custodia metallica del dispositivo. Quindi con un aumento critico della pressione c'è una scarica parziale di petrolio.

Nota. Il principio generale del radiatore dell'olio è la convezione: l'aria viene riscaldata dalle pareti calde della custodia metallica e distribuita in tutta la stanza.

Operazione - Regole di base

Nota. Ogni produttore si prende cura del funzionamento dei suoi prodotti da parte dell'utente, in quanto è responsabile per la garanzia. Pertanto, in tutti i casi, allegato manuale di raffreddamento dell'olio manuale, che vi permetterà di usarlo con il massimo impatto il più a lungo possibile.

Se è stato acquistato un riscaldatore di questo tipo, le istruzioni per il radiatore dell'olio attirano innanzitutto l'attenzione sulle misure di sicurezza durante il funzionamento del dispositivo, funzionano comunque con la rete 220 V, che può essere pericolosa non solo per la salute, ma anche per la vita umana.

Di norma, tali dispositivi sono progettati specificamente per 220 V, ma ci sono delle eccezioni, quindi, prima di collegare la presa, è necessario assicurarsi che sia in accordo con essa.

Se si decide di lavare o pulire la custodia del dispositivo, allora dovrebbe essere completamente diseccitato, cioè, non solo passare la chiave dell'interruttore, ma estrarre la spina dalla presa.

Si ricorre anche a misure analoghe nei casi in cui il riscaldamento non è necessario per un lungo periodo, ad esempio, si va da qualche parte o termina il periodo di riscaldamento. Inoltre, non puoi lasciare il dispositivo incustodito - potrebbe essere la tua assenza per un giorno, due o più - è diseccitato.

I radiatori dell'olio sono fatti con un buon design, ma se non ti piace, non dovresti mai coprirlo con niente - può causare un incendio, inoltre, si raccomanda di installare il riscaldatore il più lontano possibile da oggetti infiammabili come i mobili, tende, vestiti, letto e così via. La distanza dagli oggetti di accensione rapida deve essere di almeno 90 cm.

In caso di danni alla custodia, non tentare di smontarla da soli - a casa non sarà possibile chiudere ermeticamente il contenitore - questo è possibile solo nelle officine.

Durante il collegamento, spostare il cavo di alimentazione in modo da non toccare la custodia calda, poiché ciò potrebbe causare un isolamento fuso e, di conseguenza, un cortocircuito. Prestare particolare attenzione se i bambini sono costantemente o temporaneamente in casa - la presenza di un dispositivo di questo tipo può causare la combustione di un bambino.

I riscaldatori a olio sono destinati esclusivamente all'uso interno e non devono essere utilizzati all'aperto, inoltre non è consigliabile installarli vicino ad altri apparecchi di riscaldamento come stufe, batterie, fornelli e focolari.

Non è possibile utilizzare il radiatore in caso di apparecchiature di rete difettose - danni al cavo, al termostato o alla resistenza - portarlo al centro di assistenza, dove il prezzo per le riparazioni sarà basso, ma si otterrà la sicurezza.

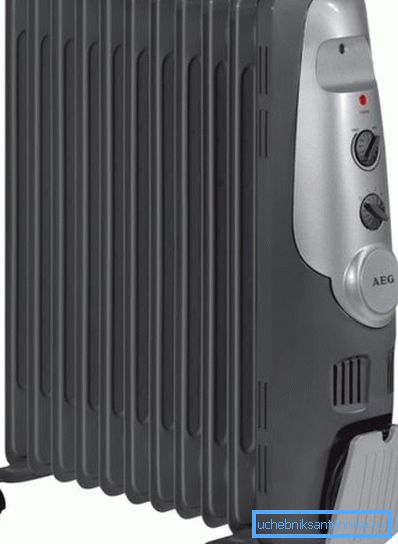

Parametri di potenza di alcuni modelli

Specifiche ORION OOR

Nota. Prima o poi viene la fine del periodo operativo e il radiatore deve essere smaltito. Prima dello smaltimento, devi sempre scaricare l'olio, come indicato nelle istruzioni del produttore.

Fai da te

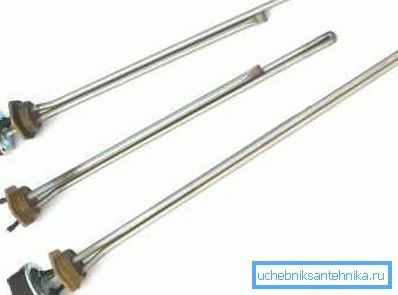

Se sei interessato a realizzare un radiatore per il riscaldamento ad olio con le tue mani, allora avrai bisogno di un elemento riscaldante a forma di ago, come nella foto in alto e in una custodia sigillata in metallo.

Come contenitore, puoi usare una bombola del gas in marcia, una vecchia automobile o un radiatore per la casa, o anche un pezzo di un tubo di diametro decente, saldato alle estremità. Il numero di riscaldatori dipende dalla potenza che si desidera dare al prodotto.

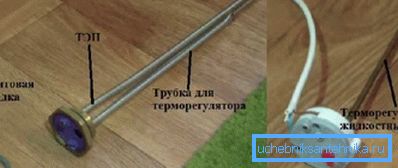

È possibile utilizzare l'olio della macchina o del trasformatore come olio, ma l'olio del trasformatore è ancora migliore, poiché è progettato per funzionare in condizioni di alta temperatura. Avrai anche bisogno di un termostato, che può essere assemblato da un interruttore termico o da un interruttore a pacchetto convenzionale.

Poiché è possibile realizzare un radiatore ad olio con le proprie mani da serbatoi diversi, è necessario fornire un foro attraverso il quale è possibile versare olio e inserire elementi riscaldanti, pertanto un radiatore in alluminio, bimetallico o in ghisa è adatto a questo scopo.

Se si utilizzano tali dispositivi, l'olio può essere versato per ultimo, svitando il tappo superiore sinistro o destro.

Sul lato opposto all'elemento riscaldante, viene creata una presa d'aria, di solito viene utilizzata una gru Mayevsky per questo. Riempire la struttura assemblata con olio, sigillarlo, spurgare aria e può effettuare prove collegandolo alla rete.

conclusione

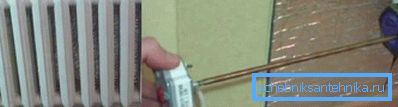

Vorrei ricordare che per i radiatori ad olio improvvisati è indispensabile utilizzare un termostato liquido che blocca l'apparecchiatura elettrica con sufficiente riscaldamento del sistema. Inoltre, prima dell'installazione, controllare l'indicatore degli elementi riscaldanti e, dopo l'assemblaggio, assicurarsi di controllare il design della custodia per la propria sicurezza.
