Come installare i termosifoni con le proprie mani: preparare

Quando si esegue la ristrutturazione dell'appartamento successivo, molti proprietari di case prima o poi devono sostituire completamente o parzialmente l'impianto di riscaldamento, uno dei componenti più importanti dei quali è un radiatore ad acqua. Consiste di un insieme di canali dell'acqua fluente attraverso i quali circola il liquido di raffreddamento riscaldato, garantendo il processo di scambio termico tra l'acqua calda e l'aria ambiente.

Durante il funzionamento, i canali di flusso dall'interno si sovrappongono gradualmente con depositi di sale e si intasano di particelle di ruggine, quindi di tanto in tanto tali dispositivi richiedono una sostituzione completa.

Caratteristiche di installazione e collegamento dei radiatori

Attualmente, è possibile trovare un gran numero di radiatori compatti e leggeri in vendita, che, se necessario, ogni proprietario di appartamento sarà in grado di sostituire con le proprie mani usando il solito set di utensili domestici, senza ricorrere all'aiuto di idraulici professionisti.

Come guida chiara, questo articolo fornisce istruzioni illustrate che illustreranno il processo di auto-sostituzione dei radiatori per il riscaldamento in un appartamento residenziale.

Preparazione del sito di installazione

Prima di installare i radiatori, interrompere completamente l'alimentazione idrica al sistema.

Se c'è una valvola di chiusura vicino a ciascuna batteria, questo può essere fatto direttamente nell'appartamento, e se non esiste tale possibilità, è necessario chiudere la valvola di intercettazione comune dell'intero montante, che di solito si trova nel seminterrato di un edificio residenziale.

1. Assicurandosi che non vi sia alcuna pressione nel sistema, è necessario smantellare le vecchie batterie, dopo di che ogni tubo di ingresso dovrebbe essere preparato per l'installazione delle valvole di arresto;
2. Assemblare una nuova batteria dal numero richiesto di sezioni e preparare supporti temporanei per esso. Per sapere come installare i radiatori sulla parete sotto la finestra, seguire i consigli seguenti;

1. Misurare la lunghezza totale della nicchia sottofinestra e tracciare una linea verticale rigorosamente lungo il centro, quindi trovare il centro dell'asse longitudinale del radiatore e posizionarlo di fronte alla linea tracciata;
2. Sul livello del muro, tracciare una linea orizzontale situata ad una distanza di 60-120 mm dal fondo del davanzale, che corrisponderà al bordo superiore della batteria;

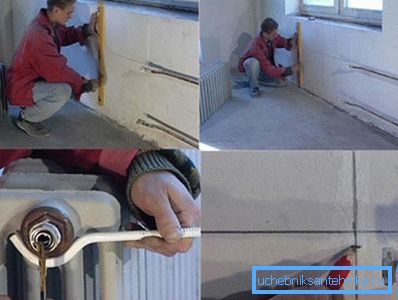

3. In base alle linee tracciate, installare il radiatore su supporti temporanei ed eseguire i contrassegni sulla parete, indicando il punto in cui fissare le staffe di montaggio. Allo stesso tempo, è necessario assicurarsi che la distanza tra la batteria e il pavimento sia di almeno 85-120 mm e che la distanza dal muro sia di circa 35-50 mm.

Suggerimento: Dopo che la comune valvola di intercettazione è stata spenta, una quantità sufficiente di trasferimento di calore rimane sui piani superiori del sistema di riscaldamento pieno, quindi prima di smantellare la vecchia batteria, è necessario preparare contenitori vuoti appropriati per raccogliere l'acqua di scarico.

Seleziona il tipo di connessione al sistema

Nei moderni sistemi di riscaldamento residenziale vengono utilizzati diversi tipi di collegamenti per batterie per l'acqua, ciascuno dei quali viene utilizzato a seconda delle condizioni specifiche.

Affinché ogni proprietario di casa abbia un'idea di come installare correttamente i radiatori nel suo appartamento, le tre opzioni di connessione utilizzate più frequentemente saranno elencate di seguito.

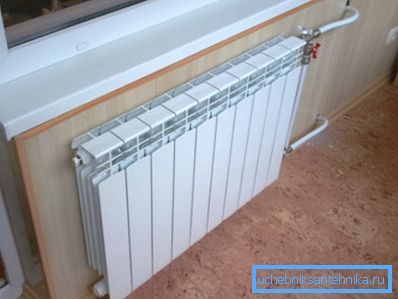

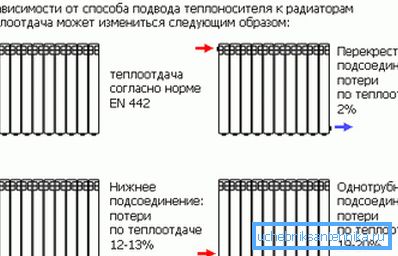

1. Connessione laterale a una via fornisce il miglior trasferimento di calore, ma è adatto solo per radiatori singoli, costituito da non più di 12 sezioni separate. In questo caso, l'alimentazione del refrigerante è collegata all'ingresso superiore e l'uscita all'uscita inferiore su un lato della batteria;

1. Metodo di connessione diagonale o incrociata consente di collegare in modo coerente in una sola fila diversi radiatori per il riscaldamento di una grande stanza. In questo caso, l'acqua calda viene introdotta attraverso l'ugello superiore su un lato e l'uscita attraverso l'ugello inferiore sul retro della batteria;

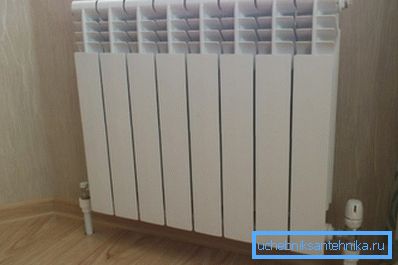

2. Metodo di connessione inferiore consente di nascondere tutte le comunicazioni sotto lo zoccolo o nello spazio sotterraneo, tuttavia, questo riduce significativamente il radiatore del trasferimento di calore. In questo schema, l'acqua riscaldata entra nell'ugello inferiore da una parte e esce dall'ugello inferiore sull'altro lato della batteria.

Suggerimento: Si consiglia di installare un termostato meccanico con un regolatore di temperatura all'ingresso di ogni batteria. A prima vista, il prezzo di questo dispositivo può sembrare elevato, ma il suo utilizzo consente un utilizzo più efficiente del calore e quindi riduce i costi medi annuali di riscaldamento.

Assemblaggio e installazione di radiatori

In molti negozi di hardware, è possibile acquistare una batteria completa di un tipo e una dimensione selezionati, già assemblati dal numero richiesto di sezioni ed è completamente pronta per l'installazione, ma prima di installare il radiatore di riscaldamento da soli e collegarlo a un sistema idrico, è necessario dotarlo di un set di valvole di intercettazione e controllo.

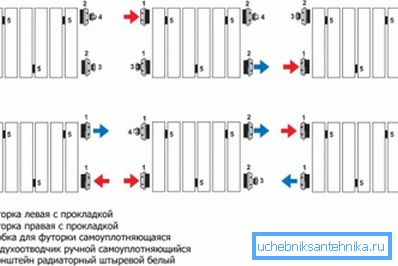

1. A seconda dello schema di cablaggio scelto, ruotare i due tappi passanti (futorki) alle aperture necessarie del radiatore, che verranno utilizzate per collegare le connessioni di ingresso e uscita;
2. Avvolgere la terza presa (futorka) nella quale si trova il foro superiore lungo il refrigerante superiore, nel quale è necessario installare una valvola Mayevsky necessaria per rilasciare l'aria accumulata e avvolgere un tappo cieco nel foro libero rimanente;

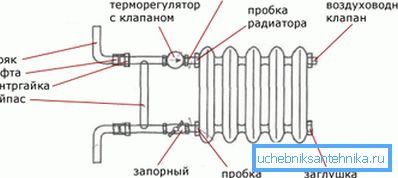

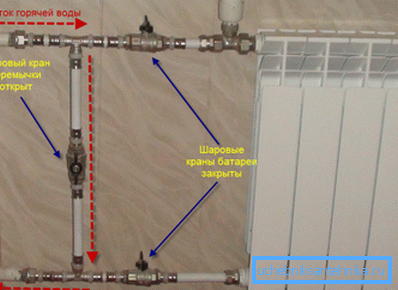

3. Installare una valvola a sfera singola sulle tubazioni di mandata e di ritorno, e davanti a esse, con due tee, montare il bypass con una valvola a sfera di intercettazione che deve essere aperta durante lo spegnimento o lo smontaggio della batteria;

1. Secondo la marcatura fatta in precedenza, montare le staffe sul muro, installare il radiatore su di esse e fissarlo con l'aiuto dell'attrezzatura standard fornita nel kit;

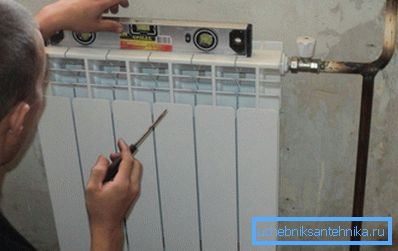

2. Quando si montano le staffe per livello, si dovrebbe tenere presente che il bordo della batteria su cui è installata la valvola di sfiato Mayevsky deve essere leggermente sollevato;

1. Collegare le valvole di ingresso e di ritorno con un connettore "americano" con una flangia e un dado a cappello alla corrispondente boccola sul radiatore;
2. Assicurandosi che la connessione sia corretta e stringendo definitivamente tutte le connessioni filettate, è necessario aprire il rubinetto di ingresso sul riser, così come le valvole a sfera sulle tubazioni, e riempire il sistema di refrigerante;
3. In caso di riscaldamento elettrico o a gas autonomo, eseguire una prova di funzionamento del sistema e lasciarlo funzionare per un certo periodo di tempo alle condizioni massime, quindi verificare attentamente la presenza di perdite.

Suggerimento: Quando si assemblano tutte le connessioni filettate, è obbligatorio installare guarnizioni in gomma o silicone, che sono incluse nel kit di installazione standard per il collegamento dei radiatori ad acqua, che possono essere acquistati in qualsiasi negozio di ferramenta.

conclusione

La sostituzione delle batterie negli appartamenti dei grattacieli è meglio eseguita nel periodo primavera-estate, dopo la fine della stagione di riscaldamento. Poiché in questo momento non c'è pressione di acqua calda nell'impianto di riscaldamento, il rischio di scottature è completamente eliminato e la probabilità di allagamento del suo appartamento e dell'appartamento confinante diminuisce.

Esaminando attentamente il video allegato in questo articolo, è possibile ottenere una guida visiva per l'installazione e il collegamento dei radiatori domestici.
