Come installare la pompa in un sistema di riscaldamento di

Nel sistema di riscaldamento forzato, la pompa consente al refrigerante di circolare attraverso le tubazioni, consegnandolo con perdite minime al radiatore più estremo. Ciò consente di ridurre i diametri dei tubi e di nasconderli a parete o pavimento, così da nobilitare l'interno. Il nostro compito oggi è quello di dire dove e come installare correttamente la pompa di circolazione in modo che distribuisca in modo uniforme il refrigerante attraverso il sistema.

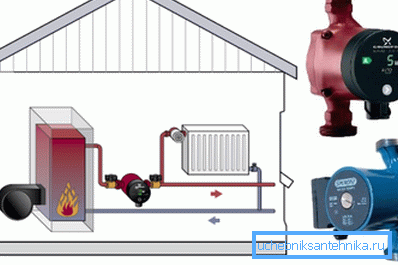

Circolazione forzata

In contrasto con il naturale, dove il liquido di raffreddamento si muove per motivi fisici, il liquido caldo viene sostituito dal freddo, in questo caso tutto dipende dal movimento della girante.

Suggerimento: se quando si accende la pompa, la maggior parte del circuito rimane fredda e le prese d'aria non vengono rilevate, non ha senso aumentare la sua capacità. La soluzione migliore è sostituirla, poiché il dispositivo non può più creare la pressione del fluido necessaria.

vantaggio:

• nel sistema è la temperatura allineata;
• l'aspetto di tappi per l'aria che impediscono il libero movimento del liquido refrigerante viene eliminato;
• aumenta significativamente la lunghezza del circuito di riscaldamento.

Come scegliere una pompa di circolazione

Per un appartamento ordinario, non ha senso acquisire un dispositivo potente, poiché la lunghezza della pipeline supera raramente i 25 m. Tuttavia, il suo prezzo dipende dal produttore e dai materiali con cui è stato realizzato.

Quando si seleziona un'unità di circolazione, è necessario conoscere solo alcuni parametri, tra cui la velocità del refrigerante non è la più importante. Al contrario, dovrebbe muoversi a un ritmo regolare e relativamente lento. Inoltre, più grande è il dispositivo, maggiore è il rumore che produce, il che non è molto piacevole.

Suggerimento: per una casa grande e complessa, la soluzione migliore sarebbe cercare l'aiuto di professionisti che eseguiranno tutti i calcoli in breve tempo.

Per una normale casa di campagna, puoi utilizzare la seguente tabella:

Secondo la tabella, vi è una dipendenza diretta della distribuzione del refrigerante nella tubazione dal suo diametro. Va anche notato che la velocità standard del fluido nell'impianto di riscaldamento è di 1,5 m / s.

Si dovrebbe anche considerare che il passaggio del liquido di raffreddamento in un minuto è uguale alla potenza della caldaia. Ad esempio, se è di 25 kW per un'unità di riscaldamento, significa che 25 litri devono passare attraverso il liquido in un minuto.

Quando si sceglie una pompa, non si deve dimenticare che la sua potenza è proporzionale alla lunghezza della tubazione. Ad esempio, per un contorno lungo 100 m, è necessaria una pressione di 6 m.

Tipi di dispositivi

Attualmente, per la circolazione del liquido di raffreddamento vengono utilizzati 2 tipi di pompe:

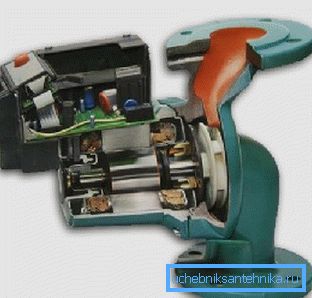

• "Bagnato": la parte di lavoro è a contatto con il liquido di raffreddamento, pertanto, vengono utilizzati in locali residenziali, poiché è quasi silenzioso;
• "Asciutto": il rotore non ha contatto con il liquido di raffreddamento, i dispositivi vengono solitamente utilizzati in locali non residenziali, poiché hanno aumentato il rumore nel lavoro.

Realizza entrambe le versioni del dispositivo da materiali che non sono soggetti a corrosione:

• corpo - ottone o bronzo;
• altre parti sono di plastica, ceramica o acciaio inossidabile.

Nei dispositivi "bagnati", non vi è praticamente alcun blocco del dispositivo, poiché durante il suo movimento il liquido di raffreddamento lubrifica le sue parti.

Preparazione per l'installazione

Di seguito una breve guida con consigli:

1. Ti consigliamo di acquistare un prodotto con fili staccabili, quindi puoi rendere il tuo lavoro il più semplice possibile. Altrimenti, dovrai ritirare gli adattatori.
2. Acquistare immediatamente un filtro per tubo grosso, valvola di non ritorno, che farà il lavoro di una pompa ad alta pressione.
3. Avrai bisogno di un altro bypass e di valvole del diametro richiesto.
4. Non dimenticare le chiavi per i dadi.

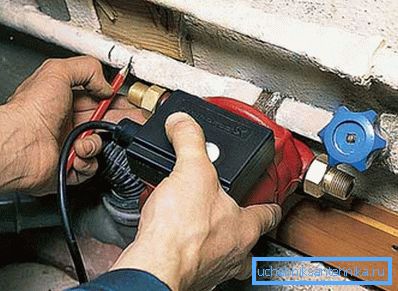

Scegli un posto dove legare

1. È auspicabile che vi sia libero accesso al dispositivo per la sua manutenzione periodica.
2. Ci dovrebbe essere l'accesso all'elettricità nelle vicinanze. In caso contrario, sarà necessario tirare il cavo di alimentazione fino al punto di installazione del dispositivo.
3. Precedentemente consigliato per installare una pompa sulla linea di ritorno, oggi il loro design consente di farlo ovunque.
4. Per aumentare la pressione nel punto di aspirazione, è meglio installare il dispositivo nel tubo di alimentazione. Soprattutto se si trova vicino al punto di ingresso del sistema di riscaldamento del serbatoio di espansione. In questo caso, è garantita una temperatura elevata.

Se il dispositivo è installato in un sistema di riscaldamento con un serbatoio a membrana, è meglio bypassarlo con il serbatoio. Lo raccomandiamo il più vicino possibile al luogo di installazione del serbatoio di espansione.

Suggerimento: se l'installazione di un bypass con una pompa sul tubo di ritorno renderà più difficile l'accesso alla pompa, è possibile fissare l'alimentazione, ma una valvola di ritegno verticale deve essere inserita verticalmente.

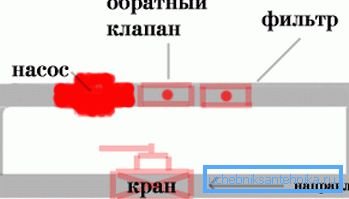

Regole di installazione:

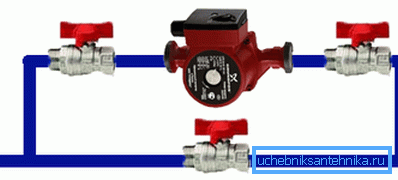

1. Fissare le valvole a sfera ai lati del dispositivo. Ciò ti consentirà di smontarlo rapidamente senza scaricare il liquido di raffreddamento dal sistema.
2. Direttamente davanti alla pompa dovrebbe essere tagliato nel filtro, che protegge l'attrezzatura da sporco e particelle che possono essere nel liquido di raffreddamento
3. Nella parte superiore del bypass è necessario installare una valvola di sfiato automatica o manuale. In questo modo è possibile eliminare rapidamente l'aria nel sistema, accumulata lì per vari motivi.
4. L'installazione della pompa deve essere eseguita nella direzione del liquido di raffreddamento, sul dispositivo c'è una freccia corrispondente.

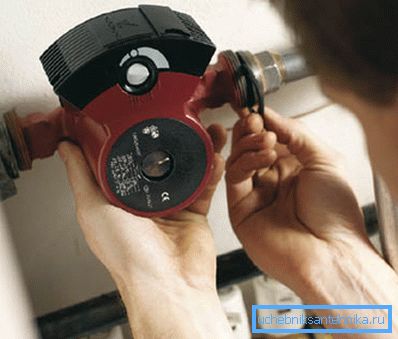

5. Le connessioni filettate devono essere rivestite con sigillante, avvolte con un nastro fumante e installate anche guarnizioni tra le parti accoppiate in modo che non vi siano perdite nel sistema.

Suggerimento: la presa per la pompa deve essere collegata a terra per garantire la sicurezza del suo utilizzo.

Processo di installazione

1. Scaricare il liquido di raffreddamento dal sistema, se l'installazione verrà effettuata sulla rete esistente. Per una nuova pompa, è preferibile utilizzare un nuovo refrigerante, ma allo stesso tempo è possibile lavare tubazioni e radiatori da possibili contaminazioni.
2. Installare valvole e pompe come specificato nelle regole precedenti..
3. Al termine del ciclo di installazione, riempire il sistema con refrigerante fresco..

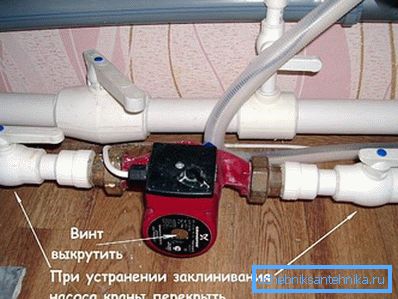

1. Prima di avviare la pompa, svitare la vite centrale sull'involucro con un cacciavite e scaricare l'aria in eccesso dal dispositivo: dopo la comparsa dell'acqua, serrare saldamente.

conclusione

L'installazione di una pompa di circolazione nell'impianto di riscaldamento consente di risparmiare carburante, per produrre un riscaldamento rapido del liquido di raffreddamento, rendendo la temperatura ambiente confortevole per un breve periodo.

Il lavoro è semplice, fatto facilmente a mano, ma richiede l'adesione a determinate regole. Dovrai solo scegliere il dispositivo giusto per fornire calore alla casa. Il video nell'articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
