Come installare un relè termico per il riscaldamento con le

Questo articolo riguarda i metodi di regolazione automatica del riscaldamento elettrico. Dobbiamo familiarizzare con i tipi di termostati offerti dal mercato moderno e imparare come collegarli correttamente al carico e dove posizionare il sensore di temperatura. Quindi iniziamo.

Perché ne hai bisogno

Il motivo principale è abbastanza comprensibile: risparmiare energia elettrica. È la fonte più costosa di energia termica; i riscaldatori elettrici sono utilizzati solo dove non è possibile utilizzare gas principale, pellet, carbone o legna da ardere.

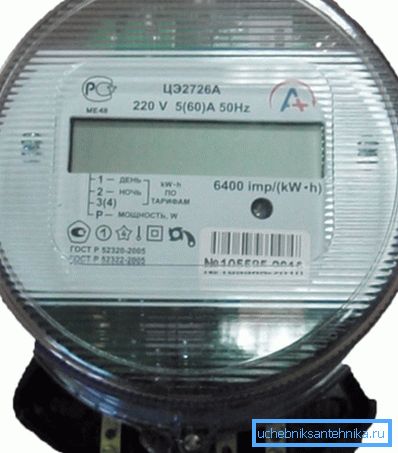

A proposito: l'uso delle tariffe notturne può ridurre il costo del riscaldamento con l'elettricità del 20-30%.

Oltre al risparmio, non dimenticare la comodità di utilizzare il riscaldamento elettrico. Quando si lavora con una potenza costante nei giorni caldi, gli abitanti di una casa o di un appartamento dovranno soffrire per il caldo o (con le finestre aperte). La regolazione manuale, per ovvi motivi, avrà un'inerzia significativa: l'incentivo a ridurre il grado di riscaldamento avviene solo dopo che la temperatura si discosta da quella comfort di 4-5 gradi.

Il relè termostatico consente di mantenere la temperatura ottimale nella stanza con una precisione di 1-2 gradi.

Selezione termostato

Tutti i termostati per il riscaldamento possono essere suddivisi in tre categorie principali.

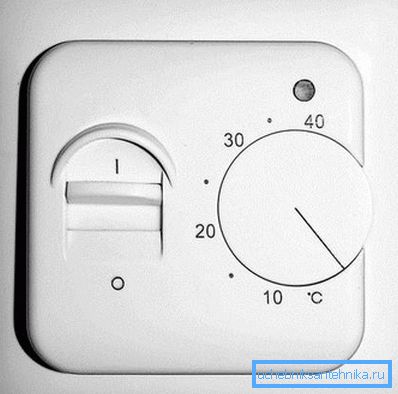

elettromeccanica

A rigor di termini, solo questo tipo di regolatore può essere chiamato relè: un dispositivo elettromeccanico che apre fisicamente i contatti viene effettivamente utilizzato per la gestione dell'alimentazione. L'elenco delle funzioni degli interruttori termici elettromeccanici è minimo.

Possono:

1. Accensione e spegnimento. A tale scopo, viene solitamente utilizzato un interruttore meccanico separato.
2. Impostare la temperatura per mezzo di una ruota con valori stampati su di essa o su una custodia.. L'intervallo di temperature tipico va da +5 a +40. È chiaro che maggiore è la temperatura, maggiore è il consumo di calore.

Per chiarire: il consumo di elettricità per mantenere la temperatura è determinato, ovviamente, non dal suo valore assoluto, ma dal delta di temperatura con la strada. Il costo di mantenere + 30C in casa a +15 per strada e +5 per strada -10 sarà lo stesso.

1. Mantenere automaticamente la temperatura desiderata, concentrandosi sulle indicazioni di una termocoppia esterna.

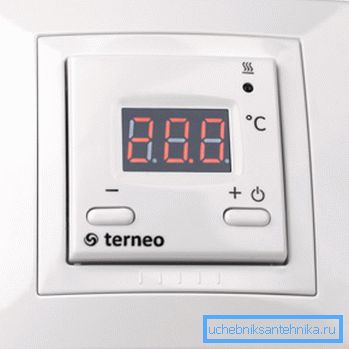

digitale

La funzionalità dei termostati digitali è identica al tipo precedente.

Solo tre differenze:

1. Invece dei numeri stampati sul regolatore manuale, viene utilizzato uno schermo a cristalli liquidi.
2. La disattivazione del riscaldamento non viene assegnata a un relè che si attiva continuamente, ma a un gruppo transistor privo di rumore.
3. Per impostare la temperatura operativa, utilizzare il tastierino numerico.

Si ritiene che i termostati digitali siano più precisi di quelli meccanici. Questo è solo parzialmente vero: grazie al display digitale su di essi, è più facile impostare la temperatura desiderata. Tuttavia, la precisione con cui viene gestita dipende dalla calibrazione del dispositivo per un sensore termico specifico e non è correlata al tipo di regolatore.

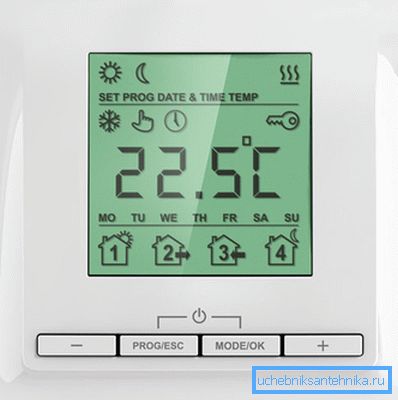

programmabile

Un'ulteriore funzione è aggiunta alla regolazione digitale: la possibilità di impostare il programma di lavoro giornaliero e settimanale. Ad esempio, nei fine settimana, la tua casa può essere mantenuta a + 20 ° C durante il giorno e 16 a notte; durante lo stesso orario di lavoro, un appartamento vuoto si riscalda solo fino a +8 ° C.

Sembrerebbe che la scelta sia ovvia: un controller programmabile è chiaramente più vantaggioso di altri interruttori termici. Tuttavia, vale la pena considerare il costo dei dispositivi stessi:

Se in un clima rigido un dispositivo più economico paga abbastanza velocemente, quindi con il consumo mensile di calore per riscaldamento elettrico in un paio di centinaia di kilowattora, il periodo di ammortamento salirà a una dozzina o due anni.

Dispositivi compatibili

Quali fonti di calore puoi collegare al termostato? In generale, a qualsiasi dispositivo di riscaldamento diretto senza i propri controllori digitali. Non tutti i circuiti di controllo elettronici rispondono correttamente alle interruzioni di corrente permanenti da parte di un termostato esterno.

Nella lista:

• Riscaldamento a pavimento via cavo e film. Questo è il tipo più economico di riscaldamento elettrico: grazie alla distribuzione ottimale della temperatura nel volume della stanza riscaldata, può ridurre i costi rispetto al riscaldamento a convezione del 30-50%.
• Riscaldatori.
• Radiatori dell'olio.

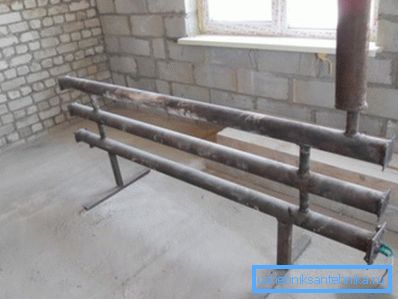

• Registri con riscaldatori incorporati.

Un solo fattore limitante è l'energia elettrica consumata dal dispositivo. Un tipico relè termico ha una limitazione di 3.600 watt, che corrisponde all'area di una piccola stanza. Con un consumo maggiore, vengono utilizzati diversi apparecchi di riscaldamento indipendenti, ognuno dei quali viene fornito con un proprio termostato.

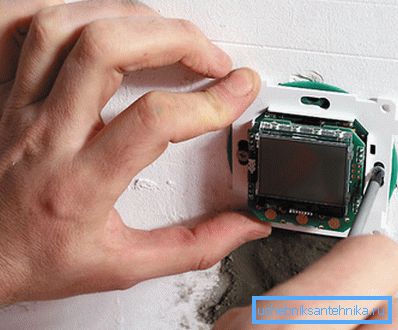

montaggio

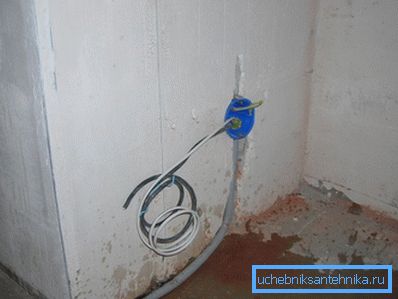

Tutti i termostati venduti implicano l'installazione nascosta nella scatola di giunzione. In un muro di cemento o di mattoni, il foro per esso è selezionato da una corona di 65 mm; la scatola è sigillata con cemento o gesso. Con cartongesso usato scatole speciali, bloccando il foglio su entrambi i lati.

È possibile montare il termostato apertamente?

Sì, ma con un paio di riserve.

1. Avrai bisogno di una scatola adattatore speciale, che viene avvitata alla parete con una normale vite di centraggio.
2. È meglio rimuovere i fili per il sensore di potenza e temperatura nel canale del cavo.

Un punto importante: negli edifici realizzati con materiali combustibili, l'istruzione antincendio prescrive che i cablaggi ad alta tensione siano installati in tubi di acciaio.

L'altezza di installazione standard del termostato è la stessa degli interruttori, a 90 cm dal livello del pavimento.

collegamento

È facile collegare un regolatore con le tue mani: basta studiare attentamente l'etichettatura dei risultati.

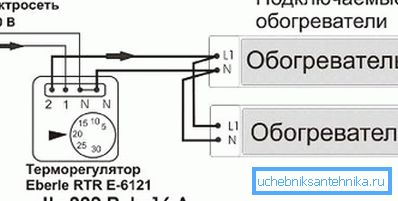

Se necessario, due elementi riscaldanti possono essere collegati in parallelo a una coppia di terminali - se solo la loro potenza totale non supera le capacità del relè termico.

Sensore termico

Dove è montato il sensore di temperatura?

Dipende principalmente dal tipo di elemento riscaldante.

1. Nel caso di un pavimento riscaldato via cavo, viene posato in un massetto all'interno del tubo in PVC, che consente di sostituire il sensore in caso di guasto.
2. Con un film, il sensore termico del pavimento caldo si adatta al substrato sotto il film. Poiché sia ​​il sensore stesso che il cavo per il collegamento di solito hanno una sezione trasversale piuttosto impressionante, dovranno scegliere un solco per loro.
3. Con una varietà di elementi riscaldanti ad alta temperatura - convettori, registri con riscaldamento, ecc. - Il sensore è montato sulla parete e mascherato da modanature, ripiani o in altro modo.

Naturalmente, quando si sceglie un posto per una termocoppia, non bisogna dimenticare il buon senso.

• Il rivestimento decorativo non deve interferire con la libera circolazione dell'aria vicino al sensore di temperatura.
• Si trova fuori dalla luce diretta del sole e dalle correnti d'aria.
• Non installare il sensore nel flusso ascendente di aria calda dal dispositivo di riscaldamento. In questo caso, la sua testimonianza sarà lontana dalla temperatura media nella stanza.
• È meglio posizionare l'altezza del sensore dal pavimento nell'intervallo di 90-120 cm, quindi le sue letture corrisponderanno alla tua percezione soggettiva: +20 a livello del pavimento può portare a +28 all'altezza della crescita umana.

A proposito: molti interruttori termici programmabili vengono forniti con i propri sensori di temperatura.

conclusione

Speriamo che le raccomandazioni presentate al lettore siano utili per lui quando si installa il proprio riscaldamento elettrico. Come al solito, il video allegato contiene ulteriori materiali tematici. Buona fortuna!
