Come installare un sistema di riscaldamento a due tubi

Il sistema di riscaldamento più comunemente usato è l'acqua. Con il suo aiuto, oltre il 67% di tutte le strutture del nostro paese sono riscaldate. Ha diverse varietà, tra le quali il più popolare è il two-pipe. Oggi ci siamo dati il ​​compito di raccontare ciò che costituisce un sistema di riscaldamento a due tubi con circolazione naturale e meccanico uno più in dettaglio in modo da ottenere il maggior numero possibile di conoscenza.

Qual è il principio di funzionamento

In questo caso, non ci saranno sorprese, il sistema è un circuito chiuso attraverso il quale il refrigerante riscaldato circola dal radiatore ai radiatori. Lo stesso principio si osserva in tutte le altre strutture in cui l'acqua viene utilizzata per il riscaldamento.

L'unica differenza è l'uso simultaneo di due rami di gasdotti:

• il primo trasporta e distribuisce il refrigerante caldo;
• il secondo rimuove il liquido raffreddato dai radiatori e lo restituisce alla caldaia.

vantaggio

Un'opzione alternativa è una costruzione monotubo più economica e semplice, ma, a causa degli ovvi vantaggi di un bipot, sta perdendo popolarità. Considerali in dettaglio:

Tra le carenze, si osserva di solito una lunghezza doppia del gasdotto, che aumenta la spesa finanziaria rispetto all'opzione monotubo. Anche se in questo caso non può essere considerato una proprietà negativa, dal momento che i tubi vengono utilizzati con un diametro ridotto, anche le dimensioni di elementi di fissaggio, valvole, connessioni e raccordi sono piccole.

In realtà, i costi totali superano solo leggermente le spese per un sistema di riscaldamento monotubo. Allo stesso tempo, otterrai molti più vantaggi.

tipi

I sistemi di riscaldamento sono generalmente divisi in aperto e chiuso.

Il criterio principale per questa separazione è il tipo di vaso di espansione utilizzato nel progetto.

1. Nella versione aperta, è posizionato nella parte più alta del circuito, da dove il refrigerante può evaporare liberamente. In questo caso, la pressione interna del sistema sarà relativamente bassa.

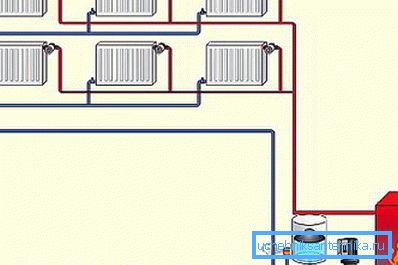

1. La versione chiusa a doppio tubo standard è dotata di un serbatoio di espansione a membrana, che consente al fluido di circolare attorno al circuito sotto pressione forzata. Poiché la sua evaporazione è assente, consente di utilizzare soluzioni più pratiche, sotto forma di glicoli, come refrigerante oltre all'acqua. I sistemi chiusi sono considerati i più sicuri e rispettosi dell'ambiente.

A seconda della posizione delle condotte che collegano tutti gli elementi della struttura, possiamo distinguere:

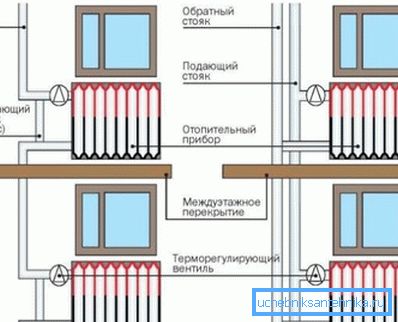

1. Sistema di riscaldamento verticale a due tubi quando le batterie sono collegate a un montante verticale. Applicalo in edifici a più piani, dando l'opportunità di collegarlo ad ogni piano separatamente. Il principale vantaggio del design è l'assenza di prese d'aria durante l'utilizzo. Il prezzo dell'accordo sarà più alto rispetto ad altre opzioni.

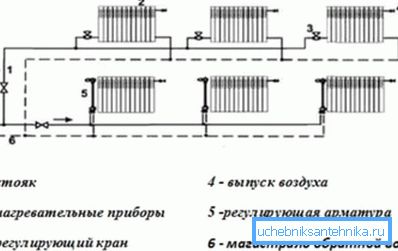

1. Il sistema di riscaldamento orizzontale a 2 tubi viene solitamente utilizzato negli edifici a un piano con una vasta area. Il collegamento dei riscaldatori viene effettuato su una tubazione orizzontale. L'aria accumulata viene scaricata utilizzando la gru Mayevsky.

Suggerimento: in questo caso, posare i riser meglio sul pianerottolo o nel corridoio.

disposizione

Applicare due disegni di base:

1. Il fondo, quando la tubazione proveniente dalla caldaia è posta nella parte inferiore dell'edificio, ad esempio, in uno spazio sotterraneo, pavimento o seminterrato. La posizione inversa è ancora più bassa, e per ottenere una circolazione normale del liquido di raffreddamento, la caldaia è posizionata più in basso, in modo che tutti i radiatori siano posizionati sopra di esso.

Suggerimento: assicurati di accendere la linea dell'aria nel circuito, impostandola sopra. Con il suo aiuto, l'eccesso di aria verrà rimosso dalla rete.

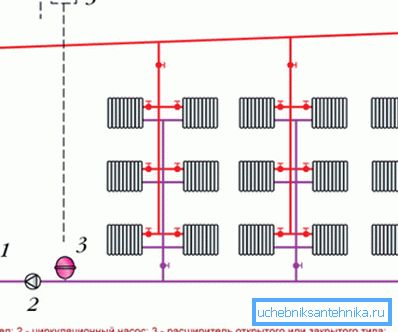

1. Quello superiore, quando l'autostrada di distribuzione passa attraverso la parte superiore della struttura, e il serbatoio di espansione è montato nel punto più alto del circuito. Di solito passa la pipeline attraverso la soffitta isolata, che è inaccettabile per gli edifici con un tetto piano.

Suggerimento: due opzioni di cablaggio possono essere utilizzate sia per i sistemi di riscaldamento orizzontali che verticali.

Calcolo idraulico

Deve essere fatto prima dell'inizio dei lavori per l'installazione delle strutture di riscaldamento, poiché per ogni struttura sarà individuale. Il calcolo idraulico di un sistema di riscaldamento orizzontale a due tubi, oltre a quello verticale, viene normalmente eseguito secondo uno schema preliminare di "tiraggio", che include tutti gli elementi.

Durante i calcoli, viene identificato l'anello più caricato della pipeline, che deve essere considerato come l'oggetto da calcolare e diviso in sezioni condizionali.

Di conseguenza, il proprietario della casa riceverà:

• il valore della possibile perdita di pressione nel circuito;
• il diametro ottimale delle condotte;
• l'area dei radiatori necessaria per il riscaldamento, dalla quale è possibile ottenere un numero di dispositivi di riscaldamento.

Il calcolo idraulico di un sistema di riscaldamento orizzontale a due tubi viene eseguito utilizzando diverse tecniche.

Di seguito riportiamo i più comuni:

1. I calcoli vengono effettuati tenendo conto delle caratteristiche dei valori di resistenza e conducibilità. Grazie a ciò, è possibile ottenere dati reali sulla temperatura di ciascun elemento del circuito di riscaldamento e sul flusso esatto dell'acqua.

1. I calcoli vengono effettuati sulla perdita di pressione specifica. Il risultato è una chiara immagine fisica del processo, che dimostra l'effettiva distribuzione della resistenza nella condotta.

Il calcolo idraulico del sistema di riscaldamento a due tubi consente infine di conoscere i parametri esatti della temperatura e il flusso di refrigerante in qualsiasi parte del circuito. Questa sarà la base per l'organizzazione di un piano di riscaldamento dell'edificio.

montaggio

L'installazione di un sistema di riscaldamento a 2 tubi inizia dopo i calcoli, creando uno schema circuitale accurato e l'acquisizione delle attrezzature necessarie.

Di seguito verrà indicato l'ordine della sua implementazione:

1. Installare una caldaia di riscaldamento. L'opzione migliore è una piccola stanza separata, dove la ventilazione è adeguatamente attrezzata, che rimuoverà i prodotti della combustione. Raccomandiamo di riverniciare il pavimento e le pareti con materiali refrattari appositamente progettati. Posizionare la caldaia lontano dalle pareti, con un approccio pratico alla manutenzione.

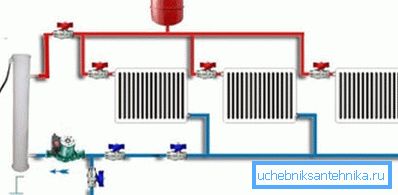

1. Assicurare la pompa di circolazione alla tubazione e al collettore di distribuzione, se previsto dal piano.

1. Eseguire la tubazione dalla caldaia ai radiatori. Nelle pareti praticare piccoli fori, che vengono poi sigillati con malta cementizia. I collegamenti dipendono dalla composizione del materiale del tubo.

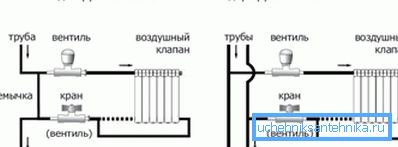

1. Collegare i radiatori. Il circuito di riscaldamento di ogni batteria dovrebbe essere costituito da due tubi: quello superiore con quello caldo, quello inferiore con il vettore di calore raffreddato. Installa i radiatori con le tue mani sotto i finestrini usando apposite staffe.

La distanza ottimale da:

• radiatori - 100 mm;
• piano - circa 120 mm;
• pareti - 20-50 mm.

Installare i raccordi di comando e cancello all'ingresso e all'uscita. I sensori termici ti aiuteranno a impostare facilmente una temperatura confortevole nella stanza.

1. Esegui un controllo del sistema dopo che tutti i lavori sono stati completati.

conclusione

Da questo articolo, avete appreso che un sistema di riscaldamento orizzontale a due tubi, così come verticale, sono ampiamente utilizzati oggi per creare una temperatura confortevole negli edifici residenziali e industriali. Grazie ai suoi innegabili vantaggi, è diventato molto attraente per i consumatori.

Più di 2/3 delle famiglie e delle imprese lo hanno scelto per la sistemazione del riscaldamento. Quando lo pianifichi, è necessario eseguire un calcolo idraulico competente.

Il video nell'articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
