Come installare una pompa di circolazione nel sistema

15-04-2018
Riscaldamento

I proprietari di case private a volte hanno problemi con il riscaldamento. Il fatto è che al momento ci sono due principi della sua installazione: autosufficiente e forzata. Il primo funziona a causa della differenza di temperatura naturale tra flusso e ritorno. L'acqua calda tende a spostare il freddo, quindi si muove in una data direzione senza ulteriore sforzo. Il secondo principio si basa sull'accelerazione forzata del movimento del liquido di raffreddamento per mezzo di una pompa.

Quando sorgono problemi con un sistema di riscaldamento a gravità, le persone iniziano a pensare a come questi problemi possono essere corretti. Perché stiamo parlando di un sistema gravitazionale? Sì, perché la pompa è già inclusa nel sistema di riscaldamento forzato. E se i radiatori cominciassero a scaldarsi male, allora la vecchia pompa dovrebbe essere sostituita con una nuova. Capiremo come installare una pompa di circolazione nell'impianto di riscaldamento.

Perché è necessario installare

L'appartamento è freddo

Uno dei problemi principali del sistema di riscaldamento autosufficiente è il debole riscaldamento di quest'ultimo su un ramo di radiatori o una cattiva circolazione del refrigerante attraverso di esso e, di conseguenza, il riscaldamento insufficiente di tutti i radiatori inclusi nel sistema. Per risolvere la situazione può essere installato nel sistema di riscaldamento della pompa di circolazione. La velocità del movimento dell'acqua aumenta, la circolazione migliora ed è meglio riscaldare non solo le batterie a lungo raggio.

Selezione della pompa

Pompe di circolazione

Poiché la pompa di circolazione deve spingere efficacemente il liquido refrigerante attraverso il sistema, la sua potenza non deve essere sottostimata o sovrastimata. Dovrebbe essere ottimale. Ci sono criteri molto specifici per il suo calcolo. Dipende dalle prestazioni del riscaldatore, dal volume e dalla lunghezza della rete di riscaldamento, dal flusso di refrigerante. Tutti i dati calcolati necessari possono essere ottenuti dalla documentazione per strumenti e radiatori, e il volume d'acqua nei tubi è calcolato utilizzando formule matematiche (volume del cilindro). La portata del refrigerante è uguale alla potenza della caldaia. Ad esempio, la potenza dell'impianto di riscaldamento è di 30 kW, il che significa che la portata è la stessa, solo in litri al minuto. Per spingere il liquido di raffreddamento attraverso una condotta di dieci metri, è necessaria una testa della pompa di 0,5 atm.

Quando viene determinata la capacità della pompa, è necessario selezionare il produttore. Nel mercato attuale, i principali produttori sono Cina, Germania, Polonia. Differiscono nella loro qualità. Il più affidabile e durevole - il tedesco, e la Cina e la Polonia dureranno da uno a tre anni. Ma i prezzi differiscono in modo significativo: una pompa tedesca costa molto di più.

installazione

Installazione di una pompa di circolazione

Naturalmente, è essenziale installare una pompa di circolazione nel sistema in modo tale che il suo lavoro apporti il ​​massimo beneficio. Con una sufficiente esperienza nel possedere strumenti e un'idea del lavoro svolto, puoi farlo da solo. Per cominciare, determineremo il sito di installazione. Qui ogni specialista ha la sua chiara posizione.

La pompa è installata sulla linea di ritorno.

Alcuni credono che la pompa dovrebbe stare in piedi dopo la caldaia sul flusso, altri - quello prima della caldaia sulla linea di ritorno. Questa è solo una parte della verità. Dal punto di vista della fisica dei processi in atto, è possibile installare la pompa sia al flusso che al ritorno - senza alcuna differenza, ma solo nel caso di riscaldamento forzato. Se i proprietari vogliono assicurarsi se stessi e lasciare il sistema di riscaldamento gravitazionale in alternativa a quello forzato per il momento in cui le luci vengono spente, allora la pompa di circolazione è posizionata solo nella fornitura.

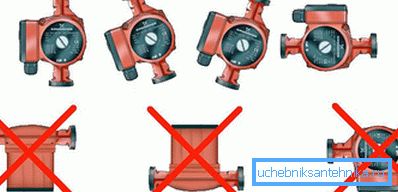

Un esempio di installazione corretta e scorretta di una pompa di circolazione.

Quando si installa la pompa si dovrebbe sapere come collegarlo correttamente. Per fare ciò, devi seguire alcune regole:

  1. Poiché la maggior parte delle pompe di circolazione domestiche funzionano solo con un sistema di riscaldamento pieno d'acqua (si bruciano semplicemente senza acqua), devono essere installate orizzontalmente o verticalmente, osservando la direzione del movimento dell'acqua (indicata dalla freccia sul corpo), il rotore deve essere posizionato orizzontalmente. Se la pompa si trova in una posizione diversa in caso di perdite d'acqua, la sua parte elettrica potrebbe essere allagata, oppure il livello dell'acqua all'interno sarà insufficiente e il dispositivo brucerà.
  2. Per comodità di manutenzione del dispositivo, le valvole sono installate davanti e dietro di esso e la pompa stessa è montata su connessioni pieghevoli. Se necessario, può essere rimosso senza scaricare l'acqua dall'impianto di riscaldamento. Prima della pompa, dopo la valvola, viene installato un filtro grossolano per ritardare le incrostazioni, la sabbia e altri detriti insolubili (particolarmente importante se i radiatori sono vecchi e i tubi sono di metallo). È inoltre necessario portare elettricità nel sito di installazione della pompa.
  3. Se la pompa di circolazione è installata mantenendo il sistema di riscaldamento a gravità, quindi deve essere installata sulla linea di bypass. Lo schema è questo: i tubi bypass sono saldati al tubo di alimentazione diretta con un diametro inferiore al tubo principale. Tra i punti di ancoraggio, installano una valvola o una valvola per l'operazione di riscaldamento gravitazionale (bypass). Se c'è elettricità, la valvola sulla tubazione principale chiude la valvola e la pompa viene aperta, la pompa viene accesa e il sistema è costretto a lavorare. Quando l'alimentazione viene spenta, le valvole sulla pompa sono chiuse e sulla tubazione diretta vengono aperte e il sistema funziona per gravità. Se è installata una valvola, la transizione a un sistema a gravità avviene automaticamente.
  4. Prima di iniziare a installare la pompa, è necessario raffreddare e scaricare il liquido di raffreddamento. Il livello di scarica dipende dal sito di installazione della pompa.
  5. Primo avvio: riempire il sistema con acqua, svitare il dado esterno sul rotore e utilizzare un cacciavite per ruotare l'albero più volte per evitare di attaccare, serrare il dado e accendere la pompa nella rete.

Ora la casa è calda

Come potete vedere, l'installazione della pompa di circolazione nell'impianto di riscaldamento non è così difficile (a prima vista), ma una persona inesperta, anche con istruzioni di installazione dettagliate, può commettere errori significativi. È meglio affidare questi lavori a uno specialista, soprattutto perché il costo di un tale miglioramento della qualità del tuo sistema di riscaldamento è molto più economico rispetto a una completa rielaborazione con sostituzione di tubi e radiatori, anche se paghi non solo per materiali e attrezzature, ma anche per lavoro.
