Come legare correttamente la caldaia
Una caldaia non può fornire il calore nella stanza, per questo è necessario farlo reggere. Quindi, il calore generato da esso può scorrere attraverso le tubazioni verso i dispositivi di riscaldamento, che lo daranno all'atmosfera delle stanze. Si noti che lo schema delle tubazioni può variare in base al tipo di caldaia di riscaldamento utilizzata nel sistema, alla sua installazione e alla disponibilità di apparecchiature aggiuntive. Pertanto, tieni presente che non ci sono opzioni universali.
Scelta dei tubi
Ogni materiale ha le sue caratteristiche che influenzano le sue prestazioni. Quando si scelgono i tubi per legare il locale caldaia, prestare attenzione alle loro proprietà di isolamento termico, quali difficoltà possono sorgere durante l'installazione e se il prezzo dei prodotti è giusto per te.
Considera le soluzioni più popolari:
polipropilene | Un materiale ideale per la produzione di reggiatura, anche se ha anche i suoi svantaggi. vantaggi:
Lo svantaggio è la temperatura massima del liquido di raffreddamento a 95? С. |
rame | Il lavoro sulla reggiatura richiede una certa professionalità. Il costo del materiale è elevato Vantaggi della tubazione in rame:
svantaggi:
|
Caldaia a combustibile solido
Il design dell'apparecchiatura e il suo principio di funzionamento influiscono sul collegamento al sistema di riscaldamento. Va notato che la reggiatura simultanea di combustibile solido e caldaia elettrica ha le sue sfumature, influenzando il loro funzionamento e le prestazioni.
Consideriamo più in dettaglio come la caldaia a combustibile solido dovrebbe essere legata con le proprie mani:
- La temperatura di ritorno non può essere inferiore al "punto di rugiada" o 55? С. Altrimenti ci sarà una grande quantità di condensa. Per questo motivo raccomandiamo di realizzare la reggiatura di una caldaia a legna a doppio circuito a combustibile solido con rame, che è molto meglio del polipropilene. Ha una migliore conduttività termica, quindi ridurrà la quantità di condensa.
- Se necessario, è possibile collegare più caldaie a una rete, che richiederà apparecchiature aggiuntive.. Ad esempio, sarà necessario un accumulatore di calore quando si collegano due caldaie a legna a combustibile solido. Questo schema è stato a lungo utilizzato in Occidente, consentendo di risparmiare calore in eccesso in un serbatoio speciale, simile a un thermos. Quando la temperatura del liquido di raffreddamento diminuisce, il calore inizia ad uscire dal serbatoio. È anche necessario prevedere in questo caso due valvole: un termomiscelatore, un termovettore che previene il surriscaldamento e un sovversivo. Sebbene l'installazione dell'accumulatore di calore richiederà costi aggiuntivi, alla fine tutti gli investimenti si ripagheranno abbastanza rapidamente a causa del risparmio di carburante.
- L'uso per il fissaggio di tubi in polipropilene è possibile in determinate condizioni.. Ad esempio, dovrebbero essere resistenti al calore e rinforzati, poiché il liquido di raffreddamento avrà sempre una temperatura superiore a 60 ° C. Prodotti ben collaudati con fibra ottica con asta in alluminio. Allo stesso tempo, le istruzioni di installazione non richiedono, come nel caso del rame, l'uso di isolamento elettrico e un circuito di messa a terra.
Attrezzatura a gas
In questo caso non ci sono soluzioni già pronte, poiché tutto dipende dall'uso di apparecchiature per il riscaldamento dell'acqua, nonché dal numero di singoli sistemi di riscaldamento.
Di seguito ti offriamo le raccomandazioni degli esperti:
- Pavimento riscaldato e radiatori. In questo caso, la caldaia per il riscaldamento a gas deve essere collegata strettamente utilizzando un ago idraulico o un collettore di distribuzione dell'acqua. La caldaia riscalda il liquido di raffreddamento e l'apparecchiatura di circolazione installata al suo interno pressurizza direttamente nella zona da essa al collettore. Dopo la freccia, vengono utilizzate pompe di circolazione aggiuntive per ciascun circuito di riscaldamento.

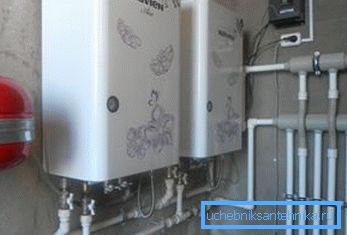

- La rilegatura dell'attrezzatura a parete con tubi di rame viene effettuata in base alla sezione trasversale calcolata della tubazione. Lo stesso vale per i tubi in polipropilene. Tuttavia, se per riscaldare 60 m2 di alloggiamento la sezione trasversale di un tubo di rame è di 20 mm, il diametro del polipropilene deve essere compreso tra 25 e 32 mm.
- L'installazione del serbatoio di accumulo è un'innovazione, ma finora non si è diffusa. In questo caso, si consiglia di utilizzarlo per legare la caldaia a gas a pavimento nel caso di utilizzo di unità in ghisa. Hanno paura di una brusca diminuzione della temperatura e l'accumulatore di calore consente di appianare tali picchi.
- Per legare una caldaia a gas montata con 2 circuiti, non è necessaria alcuna attrezzatura aggiuntiva. Il design e così completamente attrezzato. Hai solo bisogno di collegare il dispositivo ai radiatori del sistema di riscaldamento a casa. Quando si lega una caldaia a gas con un singolo anello di polipropilene al sistema di riscaldamento di casa, il lavoro viene eseguito in modo simile. Solo in questo caso viene preso in considerazione solo l'impianto di riscaldamento.
- Per i modelli per esterni, di solito è richiesta l'installazione di apparecchiature aggiuntive. Ad esempio, per il doppio circuito saranno necessarie pompe di circolazione, filtri grossolani e fini, serbatoio di espansione. Potrebbe anche essere necessario installare e frecce idrauliche.
Suggerimento: se al sistema di riscaldamento è collegata una caldaia a gas a ciclo singolo di tipo volatile, deve essere installato un bypass che controlla la circolazione del liquido di raffreddamento, che non deve essere interrotto dopo un'interruzione di corrente.

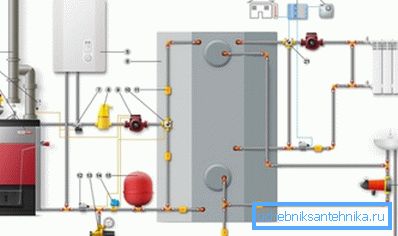

Legna da ardere-caldaia elettrica
Il binding dell'attrezzatura viene eseguito in modo parallelo e sequenziale. Questo è necessario per garantire il riscaldamento continuo del liquido di raffreddamento nel sistema.
Per fare ciò, effettuare le seguenti operazioni:
- La principale fonte di calore è una caldaia a combustibile solido. Dovrebbe garantire il normale riscaldamento del liquido di raffreddamento per tutto il giorno.
- Al calar della notte e dopo un esaurimento del combustibile, la caldaia elettrica deve accendersi automaticamente, continuando a riscaldare il liquido di raffreddamento nel sistema fino a quando la caldaia principale si riavvia.
Ci sono diversi modi per raggiungere questo obiettivo, ma il principale è usare un eiettore. In questo caso, un prerequisito: la caldaia deve essere installata con una piccola angolazione, quindi non vi sarà circolazione inversa del liquido di raffreddamento.
Suggerimento: lo stesso metodo può essere utilizzato per legare il riscaldamento della caldaia con riscaldamento a pellet.

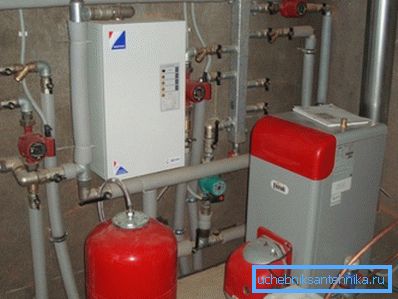

Caldaia diesel
In questo caso, è necessaria un'attrezzatura supplementare per garantire la circolazione stabile del liquido di raffreddamento e il normale funzionamento dell'impianto di riscaldamento:
- serbatoio di espansione;
- pompa di circolazione - impostata sulla linea di ritorno;
- collettore d'acqua - necessario se la caldaia è progettata per riscaldare un'ampia superficie, diversi piani o diversi circuiti di riscaldamento.
Suggerimento: quando si lega il serbatoio del carburante, tenere conto dell'installazione della pompa del carburante e del serbatoio di stoccaggio.
È possibile collegare un combustibile solido e una caldaia diesel in un circuito, raccogliendolo in serie. La principale fonte di calore è l'attrezzatura a combustibile solido, quando l'intensità di riscaldamento del refrigerante inizia a diminuire, viene attivato il riscaldatore diesel.
Gli ultimi modelli sono dotati di tutta l'automazione necessaria, quindi con le giuste impostazioni, l'intervento nel processo dell'operatore sarà minimo. Prima dell'installazione, è necessario eseguire un calcolo preliminare delle tubazioni dell'apparecchiatura con un accumulatore di calore.
conclusione
Il funzionamento di qualsiasi sistema di riscaldamento per una casa o un impianto industriale dipende dalla corretta reggiatura della fonte di calore, in questo caso la caldaia di riscaldamento. Non ci sono schemi universali, quindi in ogni caso è necessario effettuare un calcolo preliminare.
È necessario tenere conto del numero di circuiti di riscaldamento, dell'installazione della caldaia - sul pavimento o sul muro, nonché di altri fattori. Se hai dei dubbi su di te, è meglio chiedere aiuto ai tecnici del riscaldamento. Il video nell'articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
