Come rendere il riscaldamento in una casa a due piani di

Sfortunatamente, la domanda su come eseguire il riscaldamento in una casa a due piani viene richiesta dopo che l'edificio è stato costruito, dove non ci sono nicchie per la posa delle comunicazioni. E a volte anche il cablaggio dei cavi elettrici ha fatto una piccola sezione, quindi è pericoloso collegare apparecchi elettrici con una potenza superiore a 1 kW.

Tuttavia, è necessario riscaldare la stanza, quindi dobbiamo procedere da ciò che è, cioè, costruire canali, modificare le singole parti del cablaggio e, talvolta, anche riprogettare le stanze (è successo). Ora rivolgiamo la nostra attenzione a due tipi principali di riscaldamento: questo è un sistema di riscaldamento a pavimento ad acqua e un circuito di radiatori, e un video clip tematico ci aiuterà.

riscaldamento

Nota. Possiamo dire subito che una stufa tradizionale per riscaldamento e cottura su due piani non sarà una fonte sufficiente di riscaldamento - qui sono necessarie caldaie per il riscaldamento dell'acqua. Naturalmente, è possibile riscaldare la stanza con l'aiuto dell'IPO (riscaldamento con pellicola a infrarossi), ma parleremo in modo specifico dei fluidi per il trasferimento di calore.

riscaldatori

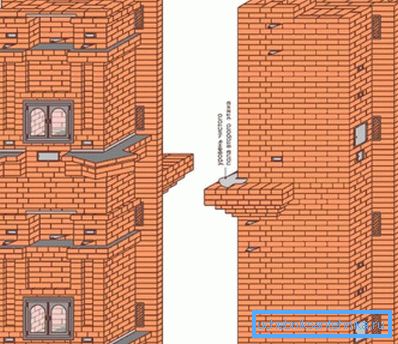

Forse la soluzione più semplice per il riscaldamento è una stufa di riscaldamento su due piani - in realtà, non è diversa da una stufa convenzionale, è divisa in due parti e richiede quasi il doppio di materiali da costruzione. Ma fare un progetto come la principale fonte di riscaldamento non è molto conveniente.

Tuttavia, qui per un buon riscaldamento dell'edificio ci vorrà un sacco di legna da ardere e carbone, che, inoltre, creerà spazzatura nella stanza e tutto questo, non tenendo conto del fastidio della preparazione del carburante, della pulizia della cenere e così via.

Nota. Il riscaldamento della stufa di una casa a due piani è buono nei casi in cui è ausiliario, dal momento che questo metodo di riscaldamento richiede molto tempo.

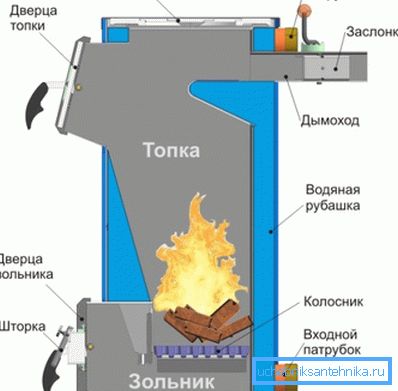

KLIVER-18P è una caldaia a combustibile solido a combustione diretta, che può fornire un riscaldamento dell'acqua per una casa a due piani con una superficie abitabile di 180 m.², inoltre, la presenza del piano cottura consente di cucinarci sopra. Il tipo principale di combustibile qui è la legna da ardere e il carbone, che possono essere facilmente caricati nella fornace - in termini di volume consente di tenere un log di mezzo metro e il carbone può essere caricato direttamente da un secchio. Una caldaia a combustibile solido è molto più efficiente di una stufa per il riscaldamento di due piani: ha bisogno di meno carburante ed è progettata a priori per il circuito di riscaldamento dell'acqua.

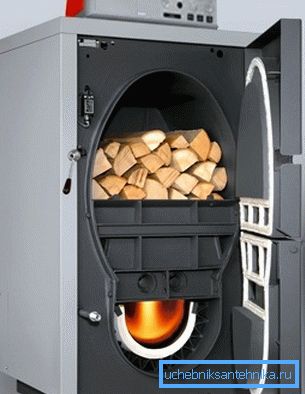

Delle attrezzature a combustibile solido, pirolisi o gruppi elettrogeni, che sono basati sul forno canadese Buleryan, hanno recentemente iniziato ad essere utilizzati in modo molto ampio. Sono molto economici.

Ad esempio, se si utilizza la legna da ardere, quindi per sostenere un intenso bruciore per un giorno, di solito sono sufficienti due bracciate che vengono deposte due volte - una al mattino e l'altra alla sera. Questa efficienza viene raggiunta attraverso la pirolisi, cioè i residui della combustione del carburante entrano in un'altra camera, dove bruciano quasi fino alla fine, con quasi nessun residuo (tali forni sono usati con o senza una camicia d'acqua).

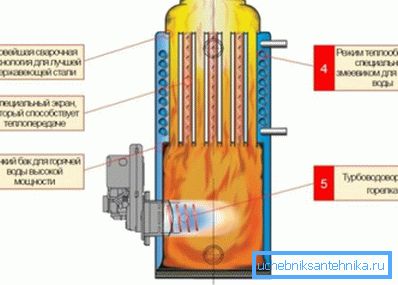

Le unità di riscaldamento a combustibile liquido, di regola, lavorano su diesel e olio combustibile, perciò sono anche chiamate diesel. Esiste un sistema quasi identico di iniezione e accensione del carburante, come nel motore.

Tali caldaie sono adatte a tutte le regioni del nostro paese, in quanto possono funzionare in tutte le condizioni meteorologiche, inoltre, con pieno supporto autonomo. Sebbene alcuni di essi debbano essere collegati a 220 V per azionare il controllo automatico del riscaldatore. Il principale svantaggio di tali apparecchiature è l'alto prezzo del solarium, che si trascorre nella stagione fredda: ad esempio, gas o legna da ardere vi costeranno molto meno.

Tra le stufe elettriche, le caldaie a elettrodi Galan sono ora leader in molti paesi. E recentemente stanno diventando sempre più popolari nella Federazione Russa come riscaldatori economici ed efficienti (rispetto a una caldaia di riscaldamento, è più economico del 20% e la sua efficienza arriva fino al 98%).

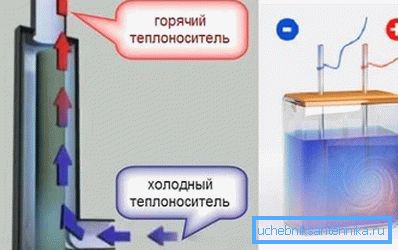

L'essenza del riscaldamento è la seguente: il fluido che si trova tra gli elettrodi polari, più precisamente gli ioni, cambia la loro direzione di movimento 50 volte al secondo (la frequenza corrente nella nostra rete è di 50 Hz), da cui la sua temperatura sale bruscamente. Risulta che il fluido qui svolge la funzione di un elemento riscaldante a spirale elettrica.

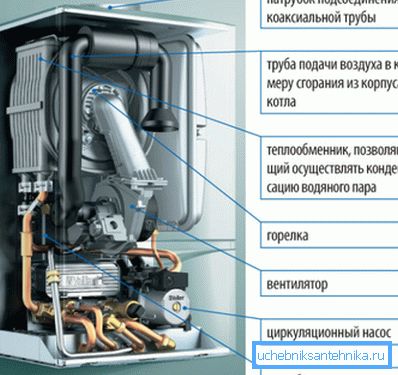

Nella maggior parte delle regioni della Federazione Russa, è possibile utilizzare il gas naturale e anche dove non esiste tale possibilità, usano propano liquefatto per il riscaldamento, poiché è molto efficiente, redditizio e conveniente. Le caldaie a convezione funzionano in modalità automatica (le impostazioni sono impostate manualmente) e consentono ai proprietari di essere assenti per diversi mesi (esiste una modalità di vacanza) e la loro temperatura operativa ottimale è 60-80? C, anche se questo non è un prerequisito.

L'efficienza dipende in gran parte dallo scambiatore di calore, che è spesso realizzato in acciaio o cromo-nichel, ma c'è anche ferro e rame, a proposito, la durata dipende anche dal materiale, poiché la condensa (punto critico 55-57 ° C) è corrosiva per il metallo .

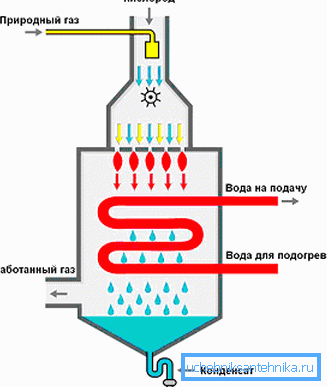

Diciamo subito che per il riscaldamento di una casa a due piani con pavimenti riscaldati, un'unità di condensazione è l'opzione più accettabile per un riscaldatore. La sua efficienza è di circa 105-107% e il campo di temperatura può variare da 30 ° C a 90 ° C senza danneggiare lo scambiatore di calore.

Tuttavia, questo sistema è più adatto per circuiti a bassa temperatura (pavimenti riscaldati), dove la temperatura media dell'acqua è di 30-60 ° C, ma il punto di formazione della condensa è 50-57 ° C. Di conseguenza, la condensa del bruciatore atmosferico sarà sempre presente, e questo è un ulteriore 10-15% di energia termica.

Naturalmente, la condensa non viene utilizzata nella sua forma pura, poiché lì ci sono degli acidi e passa attraverso un recuperatore - è a questa fonte aggiuntiva che l'efficienza è dovuta a una percentuale così elevata.

Metodi di cablaggio

Nota. Indipendentemente dal quale si preferisce la caldaia (stufa), il layout del circuito (radiatori, riscaldamento a pavimento, radiatori più riscaldamento a pavimento) rimarranno sempre gli stessi. L'unica eccezione sarà il piping da collettore con l'autonomia dei dispositivi.

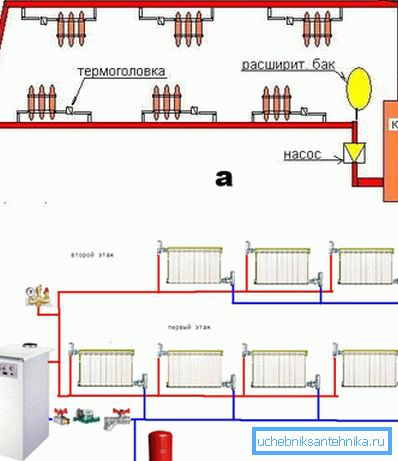

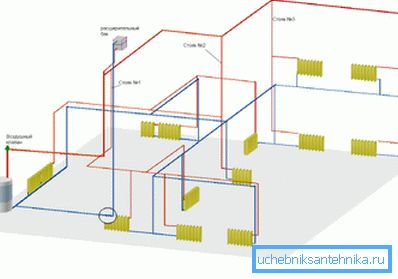

• Molto spesso, il riscaldamento di una casa a due piani viene eseguito con l'aiuto di un circuito di radiatori, che può essere a tubo singolo o a due tubi, dove il sistema di alimentazione e l'acqua fredda calda e di scarico (ritorno) sono montati separatamente l'uno dall'altro. L'essenza del principio monotubo è piuttosto semplice: attraverso un condotto principale ad anello sotto pressione creato dall'espansione dell'acqua e / o una pompa di circolazione, il refrigerante entra nei radiatori attraverso le prese.
• Questo sistema ha uno svantaggio significativo: più il radiatore si trova sulla serie digitale, più freddo riceverà l'acqua, che ha già attraversato altre batterie e ha perso la sua temperatura.. In alcuni casi, le valvole di intercettazione sono installate sulla linea tra l'ingresso e l'uscita del collegamento della batteria di estremità, trasferendo il flusso di circolazione attraverso le sezioni del riscaldatore. Come mostra la pratica, non è possibile utilizzare più di 3-4 radiatori per un sistema di riscaldamento a un tubo senza perdita di temperatura.
• Quando si utilizza un circuito a due tubi, non c'è quasi nessuna perdita di calore, poiché il liquido raffreddato viene scaricato attraverso un altro canale, quindi, se si installano anche tre dozzine di radiatori in una casa a due piani, il raffreddamento alla fine della linea sarà quasi impercettibile. Sia nell'uno che nell'altro caso è molto importante assicurare una circolazione sufficiente, che si ottiene sia dalla pendenza dei tubi o dalla pompa di circolazione, dove la pendenza non è obbligatoria. In alcuni casi, sul tubo di ritorno è installata una pompa aggiuntiva che aiuta il motore incorporato della caldaia di riscaldamento.

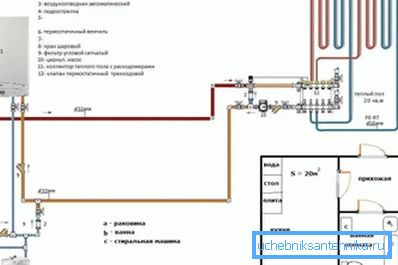

• Se vuoi riscaldare una casa privata a due piani con le tue mani usando un pavimento riscaldato, allora, naturalmente, è meglio usare una caldaia a condensazione, e lo schema di connessione è molto simile a un circuito radiatore a due tubi, dove invece di una batteria ci sarà una spirale o un serpente da un tubo dell'acqua. Nei casi in cui le stanze sono molto grandi, è meglio dividerle in due o anche tre ali, alimentando ciascuna di esse attraverso un pettine collegato all'alimentazione e alla scarica.

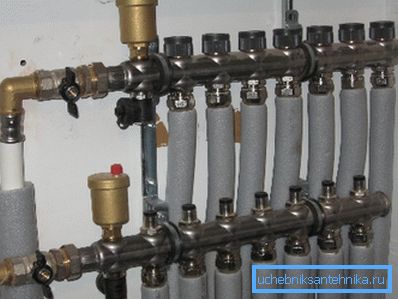

• In alternativa, puoi installare due pettini su ogni piano (uno per l'alimentazione, l'altro per il ritorno), ma poi, molto probabilmente, dovrai installare pettini molto grandi, il che è scomodo. Tali dispositivi sono distribuiti meglio in diverse parti dell'edificio in modo che non ci siano più di 4-5 connessioni per nodo.

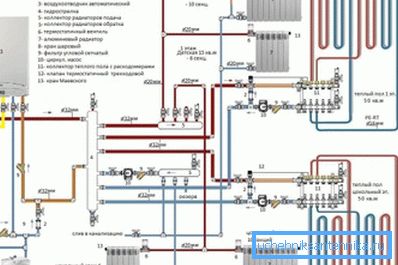

• Nei casi in cui il cablaggio del riscaldamento in una casa a due piani viene effettuato utilizzando diversi circuiti, radiatori e riscaldamento a pavimento, allora è necessario utilizzare il principio del riscaldamento del collettore, dove ogni gruppo di riscaldatori ha una temperatura autonoma. Se per il riscaldamento dei radiatori è necessaria una temperatura dell'acqua di 60-80 ° C, quindi per un pavimento riscaldato sarà sufficiente 30-50 ° C per ottenere lo stesso microclima.
• Ma il refrigerante viene alimentato dalla stessa caldaia, quindi la temperatura di mandata è regolata da una valvola automatica a tre vie, che, di fatto, funge da bypass. Cioè, il liquido viene fornito, ad esempio, con una temperatura di 70 ° C ai radiatori, mentre per il pavimento sono necessari solo 40 ° C e in questo caso la valvola reindirizza automaticamente il flusso al ritorno. Quando l'acqua nel circuito del pavimento viene raffreddata al di sotto di 40 ° C, la valvola produce una nuova porzione di refrigerante caldo.

conclusione

Se non hai mai fatto qualcosa di simile, allora le informazioni di questo articolo non saranno sufficienti per te. In questo caso, per lavori indipendenti, dovrai prestare attenzione alle sfumature di installazione di caldaie, fornaci e circuiti.
