Come rimuovere il radiatore: sostituzione o riparazione,

19-07-2018
Riscaldamento

Questo articolo riguarda come installare correttamente i radiatori. La situazione in cui i vecchi dispositivi di riscaldamento devono essere sostituiti è abbastanza tipica. Esploreremo modi per smantellare vecchi convettori o batterie di ghisa e capire come adattare le loro connessioni ai nuovi radiatori bimetallici.

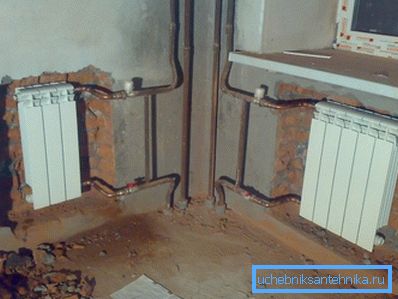

L'argomento di questo articolo è la sostituzione dei radiatori nell'appartamento.

Sostituzione o riparazione

Iniziamo con una piccola digressione lirica. Sostituire le batterie vecchie è davvero necessario solo in un caso: quando si hanno i convettori installati, la loro dissipazione di calore è insufficiente a mantenere una temperatura confortevole nella stanza.

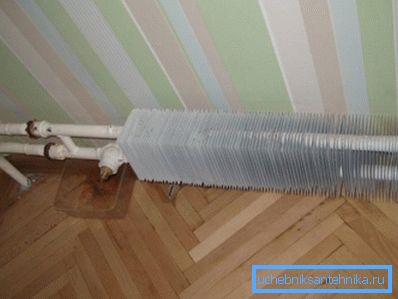

Il convettore compatto non riscalda i locali di grandi dimensioni anche a temperature elevate del vettore di calore.

In tutti gli altri casi, è possibile ottenere con mezze misure meno costose:

  • Una batteria sezionale in ghisa con le ultime sezioni fredde è spesso sufficiente per il lavaggio., installazione al posto del rubinetto di scarico per tappi sordo inferiore;

Suggerimento: se le sezioni esterne sono intasate di sporco solido, possono essere smontate e ricotte al rogo. Dopo di ciò, il radiatore è sufficiente per battere il martello, eliminare i resti di sporco e risolvere le guarnizioni di ricambio.

  • In caso di riscaldamento irregolare di un lungo radiatore, la causa potrebbe anche essere una connessione laterale unilaterale.. In questo caso, l'intero refrigerante circola attraverso i primi canali. Per risolvere il problema, è sufficiente modificare la connessione cambiando lo schema di connessione in uno diagonale;

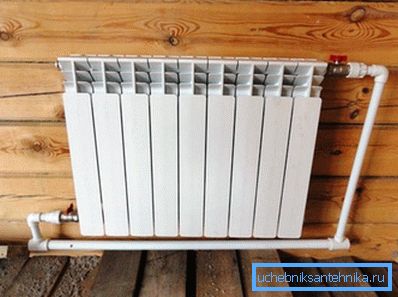

Con una connessione diagonale, qualsiasi numero di sezioni si riscalda in modo uniforme.
  • Infine, se tutte le sezioni hanno la stessa temperatura, ma non forniscono abbastanza calore alla stanza, è sempre possibile aggiungerne altre..

smantellamento

Quindi, come smantellare il vecchio dispositivo? Considereremo soluzioni per il termoconvettore e il radiatore in ghisa.

termoconvettore

  1. Abbiamo ripristinato il riscaldamento della colonna montante.
  2. Grinder o seghetto per l'eyeliner in metallo tagliato. La distanza dai tagli alla curva più vicina è di almeno 15 centimetri: dovrebbe consentirci di tagliare il filo.

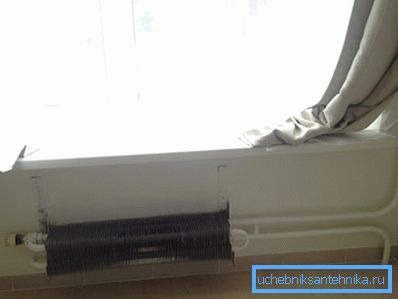

Le fodere sono tagliate il più vicino possibile al riser, ma rientrate nei fili.
  1. Avendo agganciato il convettore con il supporto, strappiamo i tasselli di montaggio dal muro.
  2. Rimuoviamo lo smusso esterno con un file su entrambi i rivestimenti, facendo un viaggio per il piatto.
  3. Tagliare in cinque fili.

Suggerimento: se si lubrifica il tubo con una piccola quantità di olio (mandrini, olio per macchine da cucire o addirittura si lavora fuori dal carter della macchina), il filo si taglierà con meno sforzo e senza incisioni.

Radiatore in ghisa

  1. Abbassa il riser.
  2. Allontana i controdadi su entrambi i liner. Se la filettatura è intasata di vernice, la pre-bruciamo con un essiccatoio per edilizia, una torcia a gas o una fiamma ossidrica.
  3. Guidiamo i tappi del radiatore dopo i dadi fino alla fine della filettatura. Se il tappo non gira, il riscaldamento aiuterà ancora: riscalda il raccoglitore dell'ultima sezione e l'espansione termica ti permetterà di spostare il filo.
  4. Rimuovere il radiatore dalla staffa.

materiale

Cosa e come installare i radiatori? Iniziamo con la scelta dei tubi e degli elementi della reggia.

L'installazione o il trasferimento di un radiatore di riscaldamento nel sistema DH in assenza di saldatura può essere eseguita:

  • Tubo in acciaio nero o zincato sui filetti. I tubi di acciaio forniranno la massima resistenza del rivestimento alle sovratensioni; Tuttavia, l'assemblaggio richiede un sacco di lavoro manuale sulla filettatura e la messa a punto delle dimensioni degli ugelli.

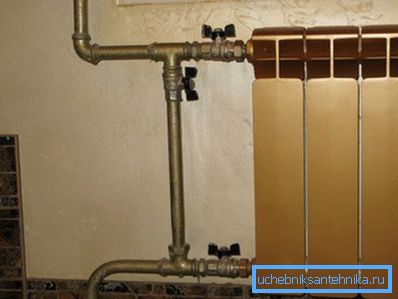

L'eyeliner è montato sui fili.
  • Tubo corrugato in acciaio. Trasmette perfettamente gli shock idraulici (pressione distruttiva dichiarata per i tubi corazzati Kofulso - almeno 50 atmosfere), si piega facilmente con un raggio minimo ed è montata con una coppia di chiavi regolabili. L'unico inconveniente dei tubi è un prezzo relativamente alto (da 200 rubli al metro).

Prima di appendere il radiatore, dovresti scegliere e valvole. In questo ruolo può essere:

Elemento di rinforzo funzioni
Valvole a sfera Disconnettere il dispositivo dal circuito
Valvole a farfalla (valvole a cono, valvole di controllo) Regolazione regolare della portata delle linee di alimentazione in modalità manuale per limitare il trasferimento di calore
Teste termiche Regolazione automatica del trasferimento di calore a temperatura ambiente costante

Vale la pena considerare un paio di cose:

  1. Al piano superiore della casa con l'imbottigliamento inferiore nella spina sorda del dispositivo o nel punto superiore del ponticello tra i due tubi di riscaldamento, dovrebbe essere installato un aeratore - un rubinetto Mayevsky o una presa d'aria automatica.

Nota: è necessario uno sfiato anche su tutti i piani inferiori se il collettore superiore del dispositivo si trova sopra le linee di alimentazione (ad esempio, quando si installa un radiatore invece di un convettore compatto).

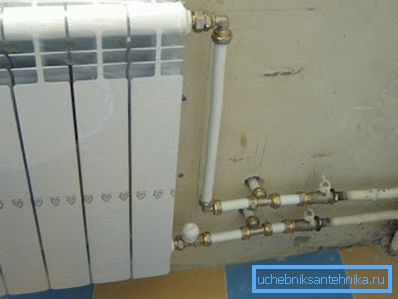

Dopo il ripristino e il successivo avvio del riscaldamento, il radiatore nella foto sarà arioso.
  1. Prima di qualsiasi valvola di strozzamento o di intercettazione, è necessario un bypass (un ponticello tra le connessioni). L'istruzione è collegata al fatto che senza un bypass, la valvola dell'aria, il rubinetto o la testina termica regoleranno la permeabilità dell'intero montante e molto presto i vicini verranno da voi.

Per collegare la valvola al radiatore, vengono solitamente utilizzati i connettori rapidi americani. Rispetto alla tradizionale installazione su sgona accelera più volte l'installazione o lo smontaggio del radiatore con le proprie mani.

montaggio

Montaggio a parete

Come appendere un radiatore sulla parete principale? Per qualsiasi tipo di radiatore, un set di parentesi pin viene acquistato alla velocità di una staffa per tre sezioni.

L'ulteriore installazione non è difficile:

  1. I punti di attacco sono contrassegnati sotto le intestazioni superiore e inferiore.
  2. Il muro è forato con un diametro corrispondente al diametro del supporto tassello in plastica.
  3. Un muro è inserito nel muro, nel quale è avvolta la staffa. L'operazione viene ripetuta tutte le volte necessarie.

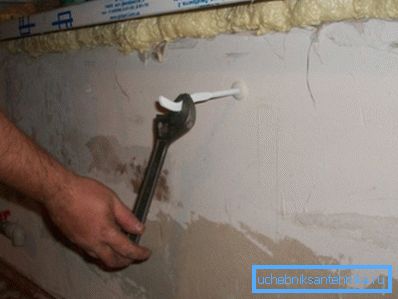

È possibile utilizzare una chiave regolabile per avvitare la staffa.

Come appendere i radiatori in assenza di staffe? Un rinforzo liscio con un diametro di 10 - 12 mm con uno smusso rimosso da un lato verrà in soccorso. È guidato nei fori praticati nella parete di un diametro leggermente più piccolo (0,5 mm).

Montaggio a pavimento

Come mettere un radiatore di riscaldamento in una stanza con partizioni chiare (ad esempio, da cartongesso o blocchi di cemento)?

  1. I bracci per il fissaggio a pavimento sono fissati al pavimento con bulloni di ancoraggio o viti autofilettanti del diametro di almeno 8 mm con teste esagonali.

Attenzione: sul pavimento in legno è consigliabile fissare anche la batteria alla parete, anche se è leggera. Quindi, daremo alla costruzione la rigidità che manca.

  1. Il radiatore è appeso su rack e fissato con hardware standard.

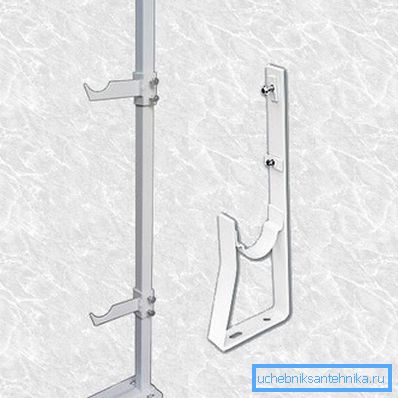

Due tipi di staffe per l'installazione a pavimento.

Ingorghi

Come appendere un radiatore - lo abbiamo capito. La fase successiva prevede l'installazione di prese passanti e tappi per radiatori ciechi.

Per la loro sigillatura, solitamente vengono utilizzate guarnizioni standard - silicone (per sezioni con una scanalatura anulare lungo il piano della faccia terminale del collettore) o paronitici.

Tuttavia, spesso invece di una guarnizione, viene utilizzato un metodo semplice e collaudato di sigillatura con filo con vernice.

  1. Una piccola quantità di vernice bianca ad asciugatura rapida (simile al colore del radiatore) viene applicata alla filettatura.
  2. Nel corso del filo avvolto filo di lino sanitario.
  3. Un po 'più di vernice viene applicata sulla parte superiore del filo, dopo di che il filo viene stretto.

Nota: questo metodo è perfetto per qualsiasi connessione filettata nel sistema di riscaldamento.

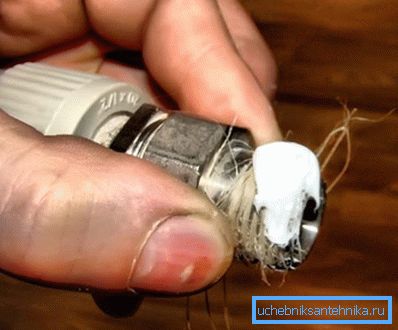

La vernice proteggerà il lino dal burnout quando riscaldato.

Installazione del tubo

Lo consideriamo sull'esempio di acciaio inossidabile ondulato, il materiale più semplice da installare.

  1. I raccordi sono avvolti attorno ai fili del rivestimento. È meglio accorciare le corse eyeliner dalle batterie in ghisa a cinque fili e inserirli con uno stampo in modo da non danneggiare il raccordo in ottone relativamente morbido. Il metodo per sigillare i fili sopra descritto.
  2. Il dado del raccordo viene allentato, dopodiché viene inserito il tubo.
  3. Quindi il dado viene serrato con una chiave a forza moderata.

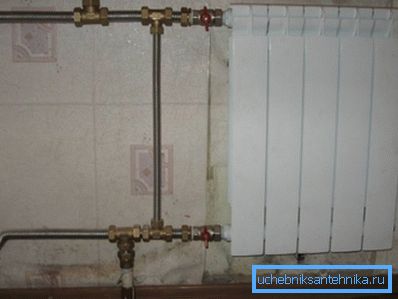

L'installazione di ciascuna connessione richiede un paio di decine di secondi.

Tappi di collegamento con raccordi

Come appendere i radiatori per il riscaldamento sull'americano?

  1. La parte di risposta (con filo) di un americano viene avvitata nel tappo del radiatore.
  2. Un raccordo con un dado cieco è centrato a causa della curvatura del tubo corrugato di fronte ad esso.
  3. Il dado viene avvitato sulla filettatura della parte di accoppiamento e serrato con una chiave regolabile.

Test di pressione

Un altro punto importante su come installare correttamente un radiatore di riscaldamento, assicurando che non ci siano perdite: dopo il montaggio di tutti i collegamenti, è obbligatorio eseguire un test di pressione.

In inverno, è sufficiente riempire il riser; In estate dovrai usare una pompa a pressione. Nell'area del circuito crea una sovrapressione, la cui assenza viene controllata dal manometro per mezz'ora.

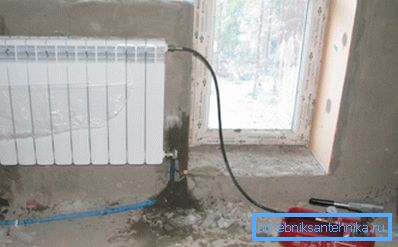

Per prove di pressione con una pompa a mano con manometro.

conclusione

Speriamo che i nostri consigli siano utili al lettore quando si sostituiscono i dispositivi di riscaldamento in un appartamento di città. Ulteriori informazioni su come installare i radiatori saranno offerte al lettore con un video allegato all'articolo. Buona fortuna!
