Come riscaldare: 4 fasi di auto-progettazione

Una delle reti ingegneristiche più difficili di un appartamento residenziale e di una città è il sistema di riscaldamento. Le attrezzature e i servizi necessari per la sua installazione sono molto costosi. Ma se sai come riscaldarti con le tue mani, puoi risparmiare molto facendo la maggior parte del lavoro da solo.

Le istruzioni che seguono ti forniranno un'assistenza preziosa.

Fase 1. Selezione dei componenti

Come riscaldare? Il modo più semplice è quello di utilizzare i servizi di squadre speciali di costruzione che hanno sia una vasta esperienza, attrezzature speciali e competenze per lavorare con esso. Ma questo metodo ha un grosso svantaggio: il prezzo. I servizi dei lavoratori assunti sono piuttosto costosi e non tutti sono disposti a rinunciare a una tale quantità di denaro.

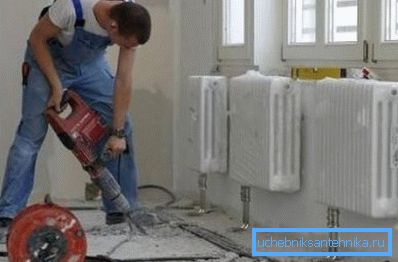

La seconda opzione è il riscaldamento casalingo. Nonostante il fatto che le reti di ingegneria climatica siano una delle più difficili da progettare, tutte le fasi del lavoro possono essere svolte da soli o con l'aiuto di un partner. In questo caso, non pagherai il lavoro dei lavoratori assunti.

Sfortunatamente, non sarà possibile attrezzare completamente il riscaldamento dell'abitazione, perché prima di eseguire autonomamente il sistema di riscaldamento, è necessario acquistare l'attrezzatura, i materiali e gli strumenti necessari.

Suggerimento: Al fine di non spendere soldi per l'acquisto di costosi utensili elettrici (saldatore, smerigliatrice, apparecchi di crimpatura e così via), che, inoltre, è improbabile che sia necessario in futuro, si consiglia di noleggiarli. Questo servizio è fornito nella maggior parte dei grandi negozi di hardware.

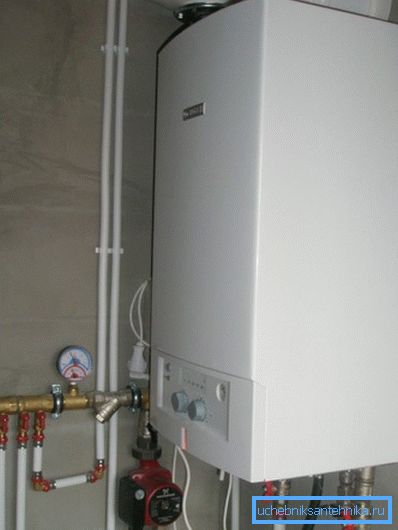

Caldaia di riscaldamento

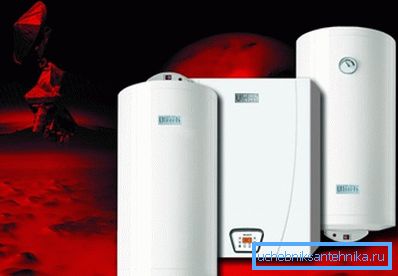

Sia il sistema di riscaldamento fatto in casa che la rete climatica realizzati dai produttori di idraulici non possono fare a meno dell'elemento principale: la caldaia riscalda il mezzo di riscaldamento, che scorre attraverso i tubi e i radiatori installati nelle stanze.

Indipendentemente dalla varietà, ogni unità di riscaldamento è composta da due parti principali:

• camere di combustione in cui questo o quel combustibile è bruciato, producendo una certa quantità di energia termica;
• scambiatore di calore attraverso il quale circola il liquido di raffreddamento, ricevendo energia termica attraverso le pareti.

Suggerimento: Esistono caldaie a camera singola ea due camere. Il secondo, oltre a riscaldare la casa, riscalda l'acqua, che viene poi utilizzata per esigenze domestiche.

I riscaldatori esistenti sono descritti in maggior dettaglio nella tabella.

Suggerimento: Sebbene sia troppo costoso usare le caldaie elettriche, esse sono spesso installate come circuito aggiuntivo o di riserva. Ad esempio, riscaldando la stanza durante il giorno utilizzando una caldaia a combustibile solido, è possibile utilizzare l'elettricità per mantenere una temperatura confortevole durante la notte.

Per quanto riguarda i residenti degli appartamenti cittadini, devono accontentarsi del riscaldamento, dove il refrigerante viene fornito centralmente. E la sua qualità lascia spesso molto a desiderare.

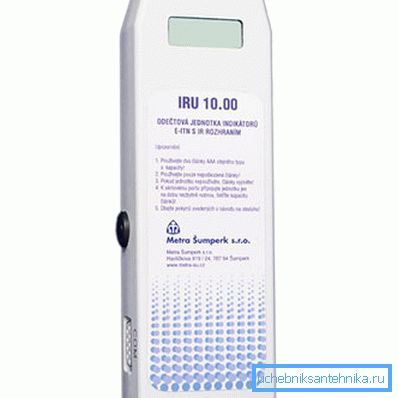

Per risparmiare denaro e pagare solo la quantità di energia termica fornita, si consiglia di installare gli allocatori di costi di riscaldamento nell'abitazione. Diranno esattamente quanto calore hai consumato e quanti soldi hai bisogno per pagarlo.

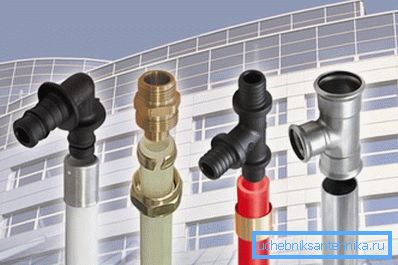

tubi

Per fornire il refrigerante ai radiatori che riscaldano gli oggetti e l'aria nella stanza, sono necessari i tubi. Ce ne sono tantissimi.

I seguenti tipi sono i più comuni:

• acciaio;
• di rame;
• acciaio inossidabile;
• polipropilene;
• dal polietilene cucito;
• plastica di metallo.

Fai attenzione! Quasi tutti i sistemi di riscaldamento fatti in casa sono fatti di tubi di plastica. Sono più facili da trasportare, montare in posizione e collegarsi tra loro. È solo necessario scegliere il materiale giusto in base al progetto della rete climatica.

Quando si sceglie e si acquista un tubo è necessario considerare:

• potenza delle apparecchiature di riscaldamento installate in casa;
• il metodo di posa dei condotti principali e di alimentazione (può essere aperto e nascosto - sotto il massetto o nei muri);
• il metodo di organizzazione della corrente del refrigerante nel sistema (distinguere il naturale - sotto l'azione della gravità e forzato - usando le pompe di circolazione);
• la temperatura a cui si riscalda il liquido di raffreddamento (la maggior parte dei polimeri non può sopportare più di 95 gradi Celsius, in questo caso è necessario montare l'acciaio);
• schema di posa dei tubi.

L'ultimo punto è molto importante. Prima di eseguire il riscaldamento, è fondamentale decidere quale circuito di trasferimento del calore sarà utilizzato.

Ce ne sono tre:

1. Tubo singolo. Viene usato un tubo. È posto sotto forma di un anello su tutte le stanze, e quindi i radiatori sono collegati ad esso in una serie o in modo parallelo. Il principale vantaggio di questa soluzione è l'economicità (in fin dei conti, sarà necessario un minimo di parti e accessori).

Per quanto riguarda i contro, ce ne sono molti di più qui:

• l'impossibilità di regolare con precisione il volume del liquido di raffreddamento e la temperatura di ogni batteria - se si installa una valvola termica sull'ugello, limiterà il flusso dell'acqua non solo in un radiatore, ma anche in tutti gli elementi montati ulteriormente;
• distribuzione irregolare del calore - batterie installate più vicine al calore della caldaia rispetto a quelle più lontane;
• impossibilità di riparazione - in caso di rottura o perdita di una delle batterie, non può essere interrotta dal circuito comune, sostituita o riparata senza interrompere il funzionamento dell'intero sistema.

Bypass aiuta a compensare parzialmente le carenze. Queste sono sezioni di tubi di diametro minore che collegano i tubi di ingresso e uscita dei radiatori. Usandoli, è possibile installare una valvola all'ingresso e scollegare la batteria dal sistema. Il consumo di materiali allo stesso tempo aumenterà in modo insignificante.

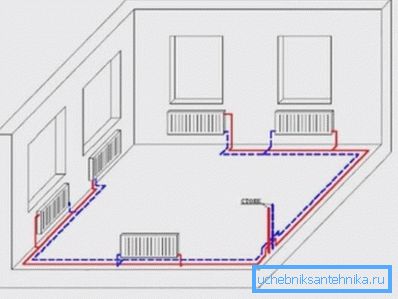

1. Twin tube. In questo schema ci sono due tubi: un refrigerante viene fornito alle batterie, l'altro torna alla caldaia. Modo più efficiente e costoso per organizzare il riscaldamento.

Gli aspetti positivi dell'utilizzo dello schema a due tubi sono evidenti:

• utilizzando valvole manuali o automatiche, è possibile regolare la temperatura di ciascun radiatore, ottenendo il microclima più confortevole;
• l'energia termica trasferita dal refrigerante viene distribuita in modo uniforme;
• Se la batteria perde, è possibile chiudere la valvola di arresto e smontare l'elemento danneggiato per la riparazione o la sostituzione.

Il sistema a due tubi consente di organizzare diversi circuiti di riscaldamento: per il primo e il secondo piano, per radiatori e riscaldamento a pavimento, per soggiorni e camere da letto, e così via. In questo caso viene utilizzato un distributore idraulico per il riscaldamento: un tubo con ugelli più piccoli che controlla il flusso dell'acqua.

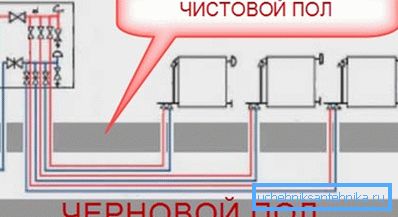

1. radiazione. Il sistema più flessibile e versatile. In questo caso, il refrigerante entra nell'armadio di distribuzione dove sono installati i collettori. Con quest'ultimo utilizzando un paio di tubi (alimentazione e ritorno) collegare tutte le batterie in casa.

Utilizzando il sistema di radiazioni, è possibile regolare il microclima della casa da un punto e in qualsiasi modo organizzare il flusso del refrigerante.

Tuttavia, questo schema di riscaldamento ha diverse caratteristiche che ne impediscono l'ampia distribuzione:

• l'installazione richiede un numero enorme di tubi, perché da ogni radiatore è necessario condurre un paio di tubi al collettore;
• è possibile solo la posa nascosta di autostrade, poiché è improbabile che sia possibile esteticamente progettare grandi anelli di tubi;
• in un sistema a travi, il flusso efficiente del trasportatore di calore può essere organizzato solo con l'aiuto di pompe.

Dopo aver affrontato il layout della guarnizione, è possibile procedere alla selezione delle batterie.

radiatori

Come nel caso dei tubi, i radiatori differiscono l'uno dall'altro, principalmente in termini di materiale di fabbricazione.

Nell'uso della costruzione di tali batterie:

1. Ghisa. Differiscono in grande peso e durata. Gli svantaggi includono la fragilità e l'aspetto non molto attraente. Sono caratterizzati da un'elevata inerzia termica, quindi sono poco adatti all'installazione di reti di riscaldamento autonomo con ciclo di circolazione del refrigerante chiuso.

D'altra parte, le batterie in ghisa sono spesso installate in appartamenti collegati al riscaldamento centrale, dove la qualità del vettore di calore (sia la sua composizione fisica che quella chimica) lascia molto a desiderare. È solo necessario proteggere le batterie dal colpo d'ariete installando valvole di intercettazione sugli ugelli.

1. acciaio. Una delle opzioni più economiche ed efficaci per la tua rete di riscaldamento. Le batterie sono economiche, facili da installare e hanno un bell'aspetto.

L'unico inconveniente è una forte suscettibilità alla corrosione. Il liquido di raffreddamento non può essere scaricato dal sistema per un lungo periodo (ad esempio, in estate), altrimenti la ruggine renderà inutilizzabili gli elementi in acciaio.

1. alluminio. Si distinguono per la massima potenza sul mercato e hanno un aspetto eccellente. Dato l'alto coefficiente di trasmissione del calore, è possibile utilizzare un minimo di sezioni del radiatore per riscaldare efficacemente la stanza.

Le batterie di alluminio tollerano molto poco l'esposizione ad elementi aggressivi disciolti nell'acqua. Anche la minima deviazione nella composizione chimica del liquido di raffreddamento può causare danni.

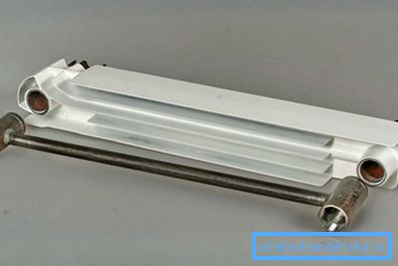

1. bimetallico. Queste batterie hanno le proprietà di consumo più elevate, il che si riflette nel prezzo. Hanno tutti i vantaggi dei radiatori in alluminio, ma sono esenti dai loro svantaggi.

Il liquido refrigerante in essi circola attraverso il telaio in acciaio e non entra in contatto con lo scambiatore di calore in alluminio. Di conseguenza, abbiamo più potenza e non meno durata.

Se non hai paura del prezzo, puoi tranquillamente comprare riscaldatori bimetallici. Non rimarrai deluso dalla scelta.

Fase 2. Calcolo della potenza del sistema

Una rete di riscaldamento auto-costruita riscalda efficacemente la casa solo se la caldaia viene selezionata e installata con la capacità richiesta. Questo non può essere fatto "a vista", altrimenti la potenza di riscaldamento del riscaldatore potrebbe non essere sufficiente per tutte le stanze della casa, altrimenti si pagherà il prezzo eccessivo per refrigeranti inefficienti bruciati.

Per determinare il valore desiderato, utilizzare la seguente formula:

M_a = K_n * S / 10, dove:

• K_n - Un fattore di correzione a seconda del luogo in cui è costruita la casa;
• S è l'area di tutti i locali riscaldati dell'abitazione.

Suggerimento: È auspicabile aggiungere circa il 20% al valore ottenuto come risultato dei calcoli effettuati, tenendo conto di fattori imprevisti: una caduta di potenza dovuta a bassa pressione del gas, inverni troppo freddi, uso di acqua calda e così via.

Fase 3. Calcolo del volume del liquido di raffreddamento

È ugualmente importante calcolare la quantità di refrigerante necessaria per riempire il sistema.

I calcoli sono fatti come segue:

• otteniamo il volume delle batterie moltiplicando il volume interno di ciascuna sezione (indicato nella documentazione di accompagnamento ai radiatori) tramite il loro numero montato in casa;
• otteniamo il volume dei tubi moltiplicando l'area della loro sezione interna per la lunghezza totale delle condutture di alimentazione e di scarico nel sistema;
• otteniamo il volume totale del sistema, aggiungendo i due numeri precedenti;
• troviamo la differenza di temperatura del liquido di raffreddamento - dal valore massimo sottraiamo la temperatura dell'acqua nel sistema di chiusura;
• troviamo il volume del liquido di raffreddamento in una condizione calda (per questo abbiamo bisogno del coefficiente di espansione termica del liquido che si sta utilizzando a una certa temperatura - per l'acqua a 80 gradi è pari a 5,87 * 10^-4).

Il valore ottenuto è importante non solo quando si acquista antigelo o si prepara il volume desiderato di acqua addolcita. Concentrandosi sulla quantità di refrigerante, è necessario scegliere un serbatoio di espansione (il suo volume deve contenere almeno il 10% del fluido che circola nel sistema).

Fase 4. Installazione

Quindi, dopo aver acquistato i materiali e gli accessori necessari, facciamo il riscaldamento con le nostre mani. Il processo non è particolarmente difficile. La cosa principale è aderire rigorosamente al progetto di ingegneria, elaborato dall'ufficio di architettura, o schizzo disegnato personalmente.

Durante il lavoro, assicurati di prestare attenzione alle seguenti sfumature:

1. I radiatori di riscaldamento devono essere posti sotto le aperture delle finestre in modo che la loro lunghezza corrisponda alla larghezza della finestra. Ciò riduce significativamente la perdita di calore considerevole attraverso le finestre (specialmente se sono installati blocchi di finestre di bassa qualità).
2. La distanza dal pavimento al bordo inferiore della batteria e dal davanzale della finestra verso l'alto non dovrebbe essere inferiore a 10 cm, altrimenti la circolazione dell'aria sarà disturbata e l'efficienza del metodo di riscaldamento a convezione diminuirà.

1. Tutti i radiatori nella stanza dovrebbero essere posizionati sullo stesso livello. Così il refrigerante sarà distribuito in modo più uniforme e l'aspetto degli elementi riscaldanti non porterà dissonanza all'interno della stanza.
2. I bordi di ciascuna sezione della batteria devono essere verticali. Il posizionamento orizzontale non è permesso.
3. Indipendentemente dal layout delle tubazioni, è necessario installare almeno una valvola di scarico del refrigerante, che viene utilizzata in caso di sostituzione completa del fluido.

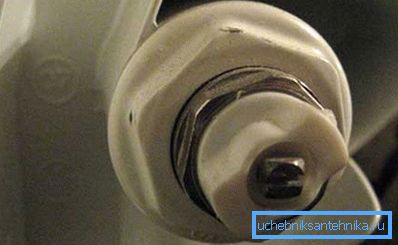

4. Per evitare la formazione di prese d'aria, nella parte superiore di ogni batteria sul lato opposto all'ingresso, è necessario fissare la gru Mayevsky. È inoltre consigliabile installare le valvole dell'aria nelle sezioni difficili delle condotte in cui è previsto che si verifichi l'aerazione.

Alla fine del lavoro è necessario eseguire una prova di prova. Per fare questo, viene immerso il calore nei tubi, dopo di che la pressione sale leggermente al di sopra della norma e la caldaia viene avviata.

La rete climatica dovrebbe funzionare in questa modalità per almeno 24 ore. Se vengono rilevate perdite, devono essere riparate.

conclusione

Molti padroni di casa si chiedono come farlo da soli: fare riscaldamento, fognature, ventilazione, impianti idraulici e così via. Hai già ricevuto la risposta alla prima domanda. Per il resto - guarda il video in questo articolo.
