Come riscaldare a infrarossi i pavimenti

Le moderne soluzioni tecnologiche consentono di trovare modi radicalmente nuovi di riscaldamento degli edifici residenziali. Fino a poco tempo fa, i sistemi di riscaldamento a caldaia centralizzati o individuali erano considerati generalmente accessibili. L'innovazione tecnica e un degno sostituto per i metodi tradizionali di riscaldamento delle abitazioni, è stata l'emergere di metodi di riscaldamento innovativi che utilizzano il pavimento come una superficie termo-accumulante e termicamente radiante. Questa è la tecnologia del riscaldamento a pavimento a infrarossi. Vi diremo come fare un riscaldamento a pavimento a infrarossi con le vostre mani.

Caratteristiche speciali

Prima è arrivata la costruzione di pavimenti ad acqua, e dopo un po 'di tempo - cavi elettrici e tipi di barre di pavimenti caldi. E, relativamente di recente, c'è stato uno sviluppo high-tech di IPO - riscaldatore a film ad infrarossi. I pavimenti, le pareti o i soffitti riscaldanti di questo design hanno diversi vantaggi:

• Basso rispetto ad altri metodi di riscaldamento, il consumo di energia è di 15-55 W / h per 1m?, A causa dell'elevata conduttività termica del materiale di carbonio utilizzato nella costruzione, l'uso di un termoregolatore per creare una temperatura confortevole e un funzionamento silenzioso.
• Elevata affidabilità grazie alla connessione parallela degli elementi del circuito elettrico. Quando una sezione di riscaldamento si brucia, il resto continua a funzionare correttamente.
• È possibile coprire la struttura del film con quasi tutti i materiali: laminato, parquet, moquette, cartongesso o composito.
• Facile installazione su una superficie liscia, che può essere eseguita da qualsiasi artigiano domestico che non possiede competenze professionali speciali. L'assenza di talee, la posa degli scalfi e delle scanalature non richiede l'uso di uno strumento speciale: perforatori e cacciatrici.

Materiale IPO

La pellicola termica con uno spessore di 0,2-0,4 mm viene utilizzata per la posa dello strato riscaldante. È venduto in rotoli da 50 a 100 cm di larghezza e fino a 50 metri di lunghezza.

Tagliare il film in tappetini può essere fatto usando speciali linee di taglio applicate sulla superficie, la designazione è chiara per tutti, quindi quando si taglia, è difficile confonderli con strisce riscaldanti che sono severamente vietate tagliare.

Il film è costituito da elementi riscaldanti - strisce larghe 1,5 cm collegate da pneumatici in rame argentato. All'interno di ciascun elemento di riscaldamento è presente una pasta di carbone carbonioso a base di grafite che, durante il passaggio della corrente elettrica, emette radiazioni infrarosse. Lo spettro di radiazioni è al di fuori della gamma visibile dell'occhio umano. Lo strato emettitore è laminato in modo affidabile su entrambi i lati con strati densi di polimero non combustibile con un punto di fusione di 130 °. Trasmette la luce ultravioletta e protegge in modo affidabile da umidità, guasti meccanici o circuiti elettrici. L'area del rivestimento del film acquistato viene selezionata sulla base di:

• Non meno del 70-80% dell'area della stanza per il riscaldamento principale.
• 30-40% dell'area per riscaldamento o riscaldamento di riserva.

Installazione a fasi e installazione dell'impianto di riscaldamento

La posa è fatta su una base uniforme. Per il livellamento vengono utilizzati i pavimenti autolivellanti, la dimensione consentita delle irregolarità è ± 3 mm, il livello viene utilizzato per le misurazioni. È possibile livellare con il metodo di un faro di cemento e sabbia, dopo di che la superficie deve essere pulita da sporcizia e polvere.

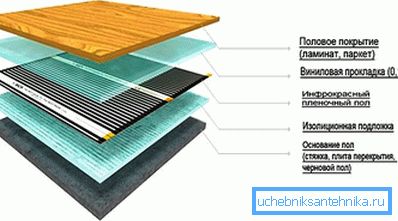

Successivamente, è necessario stendere uno strato impermeabilizzante di materiali speciali o film plastico con uno spessore di 50 micron.

Al fine di minimizzare le perdite di calore, è necessario installare l'isolamento termico da un substrato metallizzato metallizzato, polietilene espanso schiumato o film di polipropilene. Si adatta al lato riflettente verso l'alto. Lo spessore dello strato con strato riflettente dovrebbe essere 3-5 mm.

Un sughero tecnico non rivestito viene utilizzato se i pavimenti sono rivestiti con piastrelle di ceramica.

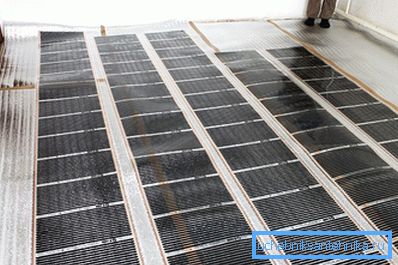

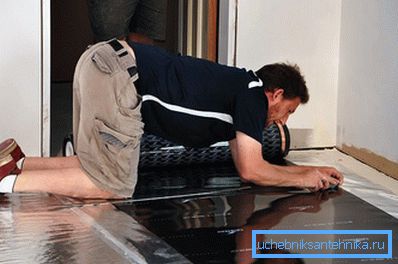

Quindi tagliare l'IPO con le forbici in tappetini della lunghezza richiesta secondo un disegno precompilato, tenendo conto che la distanza da ciascuna parete dovrebbe essere di circa 20 cm. Buttarli a una distanza di 5-10 mm (non è ammessa la sovrapposizione) in modo che i pneumatici di rame si trovino nella parte inferiore. Le strisce devono essere orientate verso la parete con una presa da cui viene fornita l'alimentazione. Lungo questo muro, al fine di risparmiare, vengono realizzati ponticelli elettrici e viene installato anche un sensore di temperatura.

Non lasciare che gli strumenti cadano sul film. Per non danneggiare l'IPO, è meglio non attaccare le stuoie.

Quindi è necessario fissare i giunti con del nastro adesivo e le posizioni delle barre di rame tagliate sono isolate con strisce di bitume incluse nella confezione del prodotto.

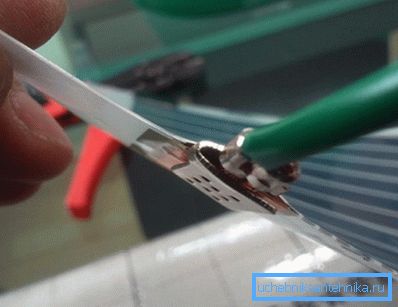

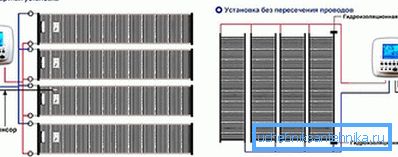

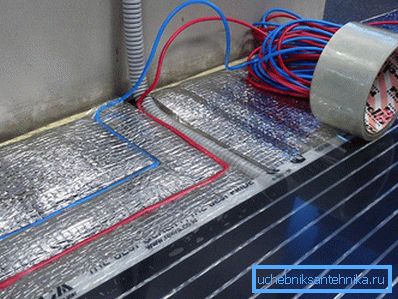

I tappeti nella rete elettrica sono collegati in parallelo da fili elettrici - ponticelli con clip alle estremità. L'isolamento viene rimosso dai fili, il gambo terminale viene inserito e bloccato e crimpato. È necessario posizionare correttamente il morsetto con il filo sui contatti dei tappetini. Un lato del morsetto dovrebbe entrare all'interno dell'IPO, l'altro dovrebbe essere sul bus di rame all'esterno. Il morsetto viene premuto su entrambi i lati con delle pinze. I luoghi di contatto sono isolati dal mastice bituminoso.

Il diametro dei fili utilizzati è calcolato in base al consumo di energia delle celle collegate in parallelo. Per fare questo, la potenza dichiarata di IPO per 1 m² moltiplicato per il quadrato. Di conseguenza, otteniamo la potenza totale, che è divisa per la tensione di rete I = P / U. Per le tabelle speciali, determiniamo il diametro della sezione trasversale del ponticello sull'entità della forza corrente. Allo stesso modo, il diametro del cavo di alimentazione è selezionato. Ad esempio, per connettere tutte le celle del materasso da 1,5 kW, è sufficiente avere un filo di rame di 1,5 mm?.

In un rivestimento termoisolante sotto il film o nel pavimento con una profondità di 1-2 cm, viene installato un tubo con un sensore di temperatura. Si collega al regolatore di temperatura. La tensione di alimentazione all'IPO viene fornita attraverso un sensore di temperatura, durante il periodo di funzionamento / chiusura del circuito.

Dopo l'installazione, viene effettuata una connessione di prova al sistema. La tensione di rete viene applicata all'ingresso e viene controllato il riscaldamento uniforme di tutti i tappetini. Se ci sono problemi, allora vengono eliminati in questa fase. L'impianto di riscaldamento è pronto per l'uso. Ora puoi iniziare a stendere il rivestimento di finitura. Pertanto, è possibile isolare anche un balcone o una loggia freddi, creando condizioni confortevoli per soggiornare in queste stanze.
