Come scegliere i radiatori per riscaldamento bimetallico:

Nella stragrande maggioranza dei casi, nella progettazione di nuovi e moderni sistemi di riscaldamento degli ambienti esistenti, non vengono utilizzati elementi riscaldanti in ghisa obsoleti, ma nuovi in ​​acciaio e alluminio. Sono più belli, abbastanza forti e hanno un ottimo coefficiente di trasmissione del calore. Tuttavia, è molto importante sapere come scegliere un radiatore a riscaldamento bimetallico per non rimanere delusi nell'acquisto. Le istruzioni seguenti ti aiuteranno in questo.

Scelta delle fonti di calore

Specifiche tecniche

Non è un segreto che il modo più efficiente ed economico per riscaldare una stanza consiste nell'installare i radiatori di riscaldamento in cui circola il refrigerante, riscaldato da una caldaia. Considerando che gli elementi principali del sistema si trovano direttamente nella stanza e, di norma, non sono nascosti da alcun pannello decorativo, al momento di sceglierli, i fattori determinanti non sono solo l'emissione di calore, il peso e il prezzo, ma anche un aspetto estetico.

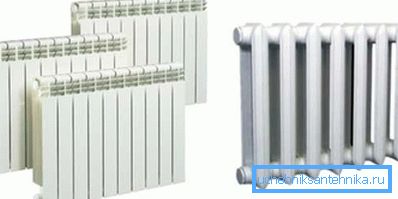

Soffermiamoci più in dettaglio sui parametri che devono essere presi in considerazione prima di scegliere i radiatori di riscaldamento: bimetallico, ghisa, alluminio o altro.

Fai attenzione! Un'attenzione particolare in questo articolo è dedicata al primo nome del primo tipo di pannelli riscaldanti, poiché, guardando avanti, si dovrebbe notare che oggi sono il leader indiscusso tra prodotti simili. Combinano armoniosamente i vantaggi dei prodotti in acciaio e alluminio e la maggior parte dei loro inconvenienti è assente.

I principali vantaggi delle batterie bimetalliche sono i seguenti:

1. Aumento della forza. Qualsiasi apparecchiatura utilizzata per installare la rete di riscaldamento deve resistere alla pressione interna generata dal refrigerante circolante. Grazie al suo design speciale, i modelli in alluminio con anima in acciaio possono sopportare da 20 a 35 atmosfere. Nonostante la reale pressione del fluido nei radiatori raramente superi 15 atmosfere, l'elevata resistenza del telaio in acciaio consente un'eccellente resistenza al colpo d'ariete. E questo è molto importante quando ci si collega alle reti di riscaldamento centralizzato.
2. Lunga durata. La maggiore resistenza dell'acciaio, pur osservando le regole di installazione e funzionamento, contribuisce al fatto che i radiatori descritti possono durare per 20 anni o più. Inoltre, solo i nuclei entrano in contatto con l'acqua, che è la causa della corrosione, il che prolunga anche il tempo di funzionamento senza problemi dei pannelli di riscaldamento.

1. Piccolo diametro della tubazione interna. I tubi di acciaio che corrono all'interno dello scambiatore di calore in alluminio hanno una piccola sezione trasversale. Ciò consente di progettare e produrre sistemi di riscaldamento individuali con meno acqua che circola attraverso di essi, il che, a sua volta, influisce direttamente sull'economia.
2. Leggera inerzia. Grazie all'utilizzo di scambiatori di calore in alluminio, la distanza tra l'accensione della caldaia e il riscaldamento del radiatore alla temperatura di esercizio è ridotta al minimo. Inoltre, tali sistemi rispondono in modo molto preciso ai comandi dei termostati, il che rende possibile creare le condizioni più confortevoli nella stanza.
3. Alto livello di trasferimento di calore. Acquistando modelli bimetallici di radiatori, si può essere certi che quasi tutta l'energia termica del refrigerante verrà utilizzata per riscaldare la stanza. Non viene sprecato un solo watt di energia. Le batterie in questione sono state appositamente sviluppate per l'uso in circuiti di riscaldamento ad alta pressione riempiti con refrigerante di bassa qualità. Sopporta perfettamente non solo gli effetti idraulici, ma anche quelli meccanici, incluso lo shock.

Non importa quale indicatore di acidità dell'acqua scorre nel sistema di riscaldamento, in quanto non è in contatto con l'alluminio. La cosa principale è che la tubazione e il radiatore devono essere completamente riempiti d'acqua, in nessun caso dovrebbe essere consentito all'aria.

La mancanza di radiatori in alluminio con nuclei in acciaio è uno - il costo elevato. Sono quasi un quarto più costosi di seguirli in termini di efficacia delle batterie in alluminio. Tuttavia, secondo la maggior parte dei professionisti esperti coinvolti nell'installazione di reti climatiche, questa differenza si ripaga pienamente durante il funzionamento.

Caratteristiche di modelli specifici

I radiatori termici bimetallici, come potete vedere, sono i più adatti per progettare il proprio sistema di riscaldamento. Ora è consigliabile soffermarsi su un problema come la scelta di una particolare modifica del dispositivo tra i modelli rappresentati nel mercato delle costruzioni.

Esternamente, è quasi impossibile distinguere un pannello completamente in alluminio da un pannello bimetallico. Differiscono solo per il peso: il secondo è quasi il doppio.

Inoltre, i prodotti stessi sono di due tipi:

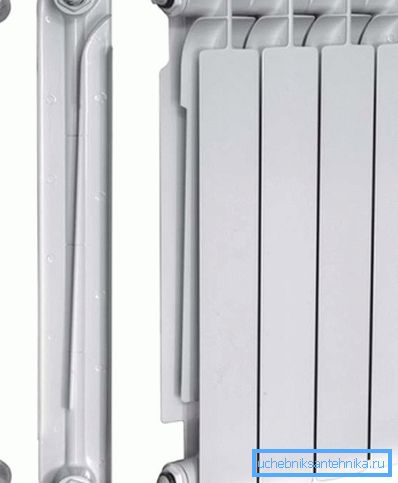

1. Batterie, dove la base per lo scambiatore di calore in alluminio è una struttura in acciaio. In questo caso, il contatto del liquido di raffreddamento con metalli non ferrosi è completamente escluso, il che ha un effetto positivo sulla durata di vita dell'apparecchiatura.

1. Radiatori, il cui design è solo rafforzato dall'uso di tubi di acciaio. In questo caso, la lavorazione viene alla ribalta. Un leggero spostamento di elementi in acciaio a causa della scarsa fissazione e dilatazione della temperatura può eliminare completamente l'accesso del refrigerante al collettore inferiore, il che riduce notevolmente l'efficienza del pannello.

Suggerimento: È preferibile dare il primo modello. Tuttavia, è necessario sapere che il loro peso, oltre al costo, è maggiore di quello della seconda varietà. Inoltre, quando riscaldato, il nucleo può produrre suoni estranei (durante l'espansione termica del telaio in acciaio).

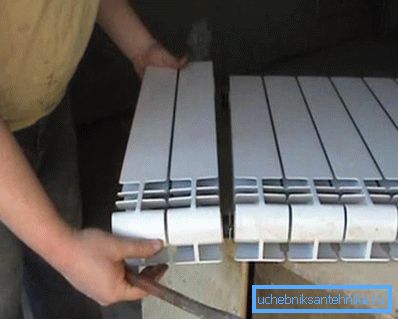

I radiatori sono venduti con una serie di sezioni da cui è possibile effettuare autonomamente una batteria della potenza necessaria. Confezionato in confezioni da 10 pezzi ciascuna. Una sezione, a seconda del modello e del produttore, è progettata per riscaldare circa 2 metri quadrati. metri quadri (il metodo di calcolo della potenza è descritto in maggior dettaglio nella sezione successiva).

Inoltre, lo speciale design dello scambiatore di calore in alluminio consente a questo dispositivo di combinare in modo organico le proprietà di un radiatore classico e di un convettore, che organizza la circolazione del flusso d'aria nella stanza.

Per proteggere da fattori ambientali avversi, la superficie delle batterie è ricoperta da una speciale composizione colorante in polvere, che ha un'elevata resistenza alle sollecitazioni meccaniche. Grazie a lui, il radiatore è facile da pulire dalla polvere e lavare con normali detergenti per la casa.

Al fine di evitare perdite e guasti agli impianti di riscaldamento installati, la qualità dei radiatori per riscaldamento bimetallici è controllata in tutte le fasi della produzione: dall'acquisizione delle materie prime necessarie allo stoccaggio e alla consegna ai punti vendita.

Calcolo della potenza

Prima di installare l'impianto di riscaldamento e acquistare le batterie, è necessario sapere esattamente quante sezioni devono essere installate in ciascuna delle stanze. Questo parametro può essere calcolato. Per fare questo, dovresti conoscere l'area di ogni stanza (non l'intero oggetto nel suo insieme), così come la potenza di una sezione del radiatore che acquisti.

Quindi, la formula per il calcolo:

A = S * 100 / P, dove

E - il numero di sezioni nella batteria;

S è l'area della stanza in cui verrà montato il radiatore;

R - sezione di potenza del radiatore.

montaggio

Prima di installare batterie di alluminio con un telaio in acciaio, è consigliabile familiarizzare con le raccomandazioni specificate nei documenti di accompagnamento (istruzioni). È auspicabile che la connessione venga eseguita da uno specialista esperto con le competenze appropriate, confermate da certificati o certificati.

La stessa procedura per l'installazione dei radiatori è la seguente:

1. Prima di collegarsi alla rete di riscaldamento, le batterie e le tubazioni devono essere lavate con un detergente per tubi. È vietato utilizzare soluzioni contenenti alcali, in quanto potrebbero causare danni alle anime di acciaio dei prodotti. Inoltre, gli ugelli di uscita non possono essere puliti con abrasivi, altrimenti in questi punti potrebbero verificarsi perdite di refrigerante.

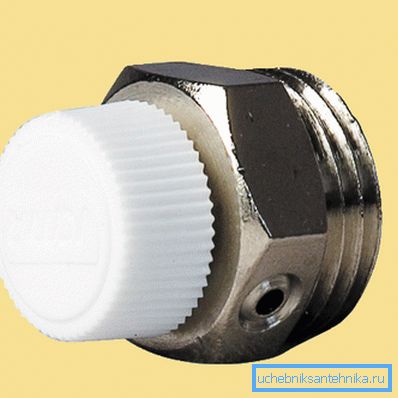

2. In un punto appositamente predisposto sul radiatore è necessario installare una valvola (gru Mayevsky), funzionante automaticamente o svitandola manualmente. Questo aiuterà a rimuovere la camera di equilibrio che si forma quando il sistema è riempito di liquido refrigerante.

1. Al fine di evitare la contaminazione dello spazio interno della batteria, i filtri possono essere collocati agli ingressi delle batterie per intrappolare il particolato.
2. Dopo di che, viene disposto lo spazio per le staffe, che manterrà la batteria, i fori per i tasselli o i bulloni di ancoraggio sono perforati e gli elementi di montaggio sono installati.

1. Il radiatore è appeso. È necessario "montare" gli elementi orizzontali del pannello (situati tra le sezioni verticali) sui posti appositamente previsti nelle staffe.

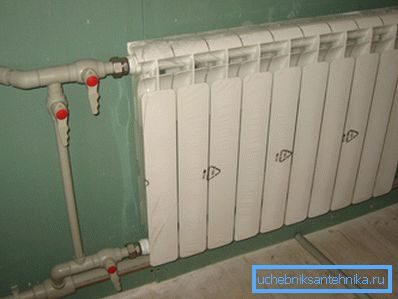

2. Successivamente, il pannello di riscaldamento viene unito alle tubazioni. Non dimenticare di installare le valvole di intercettazione, che non solo regolano la temperatura nella stanza, ma anche parzialmente si sovrappongono al sistema di riscaldamento quando è necessario riparare o sostituire la batteria.

1. Lo stadio finale è quello di spurgare l'aria con una valvola preinstallata.

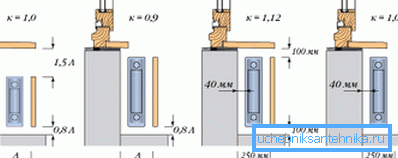

Ricordare che durante l'installazione è necessario osservare la distanza consigliata dal produttore tra il radiatore bimetallico di riscaldamento e la parete, il pavimento, il davanzale della finestra e altri elementi strutturali:

• tra la parete e la superficie dello scambiatore di calore in alluminio - non meno di 3 cm;
• tra il pavimento e il bordo inferiore della batteria - circa 10 cm;
• tra la soglia e il bordo superiore del radiatore - non meno di 10 cm.

Se i finestrini sono dotati di ampi davanzali, è possibile dotarli di speciali griglie di ventilazione a sfioro attraverso le quali l'aria riscaldata si solleva, eliminando l'appannamento del vetro.

Suggerimento: Per un riscaldamento più efficiente della stanza e la distribuzione razionale dell'energia termica non si dovrebbe chiudere la batteria con pannelli decorativi, mobili, tende e così via.

conclusione

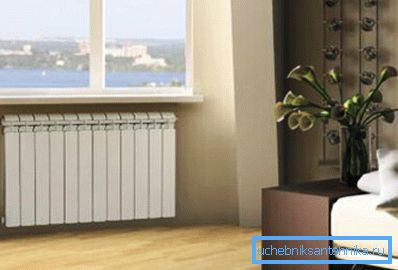

I pannelli riscaldanti in alluminio con telaio in acciaio sono uno dei modi migliori per fornire calore agli spazi abitativi. Tuttavia, per il loro lavoro richiede l'installazione della caldaia e delle tubazioni. Se necessario, riscaldare una piccola casa di campagna o altri locali non destinati alla residenza permanente di persone, è consigliabile utilizzare altri schemi. Maggiori dettagli su di loro possono essere trovati nel video offerto alla vostra attenzione.
