Come scegliere un contatore elettrico

Sfortunatamente, ad oggi, le fonti energetiche alternative non hanno ricevuto tale distribuzione come vorremmo. Ciò è dovuto al prezzo elevato dei singoli moduli e ai costi di manutenzione sufficienti. Per questo motivo, la popolazione consuma energia dalla rete centrale e la contabilità viene effettuata utilizzando i contatori elettrici. A questo proposito, è necessario sapere come scegliere un contatore elettrico.

Determina i parametri richiesti

Prima di procedere alla scelta di una delle opzioni esistenti per il contatore elettrico per un appartamento o una casa, è necessario conoscere i parametri della rete, che è incorporata nel progetto o è già stata effettuata in una zona residenziale. Guarda quale dispositivo è installato. Se ciò non è possibile, consultare la documentazione o contattare la struttura appropriata.

Per decidere sulla scelta del contatore elettrico, è necessario rispondere alle seguenti domande:

• Dove verrà montato il dosatore: all'interno o all'esterno?
• Qual è il carico massimo approssimativo?
• Stai pensando di connettere i consumatori ad alta potenza in futuro?
• Quale forza attuale è richiesta per il comodo funzionamento simultaneo della maggior parte dei dispositivi?
• Quante fasi saranno deluse?
• Quale classe di precisione è preferibile in circostanze specifiche?
• Pianificate la ripartizione dei consumi in base alle tariffe?
• Quali sono le condizioni di temperatura del funzionamento?
• Ci saranno consumatori monofase o solo consumatori a tre fasi?
• Dovrebbero esserci funzioni aggiuntive nel dispositivo?

Alcuni articoli potrebbero essere contrassegnati immediatamente. Altri dovranno prendere in considerazione ulteriori informazioni, che verranno fornite di seguito.

Cosa scegliere

Tutti i dispositivi di misurazione dell'elettricità sono divisi in due grandi gruppi:

• Monofase Progetti forniti per una casa o un appartamento privati. Grazie a loro, è possibile un funzionamento ininterrotto degli elettrodomestici convenzionali. I motori trifase saranno quindi avviati attraverso un condensatore.
• Trifase. Può anche essere installato in alcuni appartamenti e case residenziali. Di solito, viene presentata una domanda aggiuntiva per questo con una giustificazione della necessità di una fase aggiuntiva. È insostituibile quando il riscaldamento di tutta l'area viene effettuato a spese di una caldaia elettrica. Molti di questi sono presenti in vari stabilimenti di produzione. A sua volta, questa opzione ha due sottospecie: a tre e quattro fili. I primi vengono applicati quando sono pianificati solo i consumatori a tre fasi. Questi ultimi vengono forniti con zero, il che significa che con un cablaggio e una connessione adeguati, è possibile utilizzare facilmente le unità convenzionali da 220 V.

A seconda del metodo di collegamento alla rete centrale, si distinguono questi tipi di contatori trifase:

•

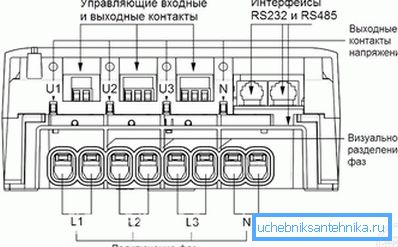

  Ramjet. Nessun modulo aggiuntivo è installato sulla strada verso il dispositivo. I fili vengono semplicemente inseriti nei terminali, in base alla marcatura e al cablaggio pianificato. I prodotti di questo tipo vengono utilizzati nel caso di un carico totale che non superi i 50 kW e la corrente sia 100 A. Ma se la presenza di utilizzatori trifase è minima o vengono accesi raramente, è importante controllare lo squilibrio di fase. Se la cifra supera il 20%, questo può portare al fallimento di uno dei conduttori. La conseguenza potrebbe essere un fallimento o l'incapacità di avviare unità trifase.

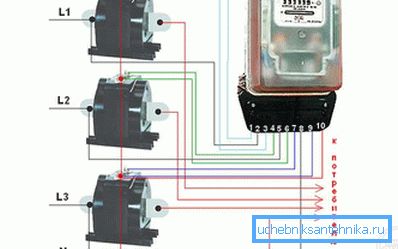

• Polukosvennye. Sono previsti per quei casi in cui il carico variabile calcolato sarà in limiti superiori a 60 kW. La linea principale viene fornita al dispositivo tramite speciali trasformatori di corrente. C'è una certa perdita durante la conversione, quindi quando si paga il conto, è necessario moltiplicare le letture per un fattore che è indicato sui convertitori. Esistono 4 diversi schemi di ingresso: a dieci fili, trasformatore di corrente in una stella, attraverso una morsettiera di prova, con circuiti combinati di corrente e tensione.
• Indiretto. Il più delle volte usato per scopi industriali. Come la vista precedente, sono collegati tramite trasformatori di tensione, ma una grande tensione - 6-10 kV, così come i trasformatori di corrente. In questo caso, il carico massimo ammissibile aumenta in modo significativo. Ciò significa che l'avviamento dei motori di varie macchine avverrà senza troppe difficoltà. Hanno le loro due sottospecie. Il primo è per trasformatori con un valore specifico del fattore di conversione. Il secondo è universale e supporta vari indicatori.

Ci sono soluzioni che hanno un focus più ristretto e sono applicate in alcune regioni, località o in base a condizioni precedentemente concordate. Ad esempio, tra loro ci sono:

•

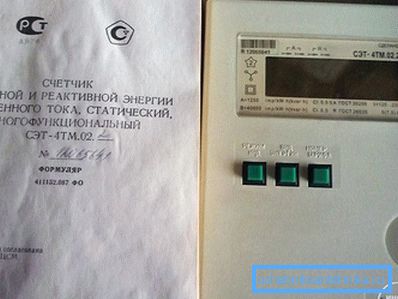

  Prodotti che misurano l'energia attiva e reattiva. L'energia che viene ricevuta dal consumatore ed è stata completamente trasformata e consumata è considerata attiva. Ad esempio, questo vale per lampadine a incandescenza, riscaldatori elettrici, caminetti, ferri da stiro, ecc. In questo caso, con una potenza di 2 kW, si considera che l'apparecchio abbia consumato 2 kW per un periodo di tempo. La situazione è completamente diversa con le unità nella cui costruzione ci sono trasformatori, condensatori e altri componenti. L'essenza del loro lavoro sta nel fatto che all'inizio l'energia che viene fornita viene parzialmente immagazzinata e solo in seguito diventa un lavoro utile. Ad esempio, per avviare il motore, è necessario memorizzare un impulso in un condensatore, che quindi lo trasferisce agli avvolgimenti. Questo vale anche per i normali utensili elettrici domestici. La potenza di 1000 W può essere indicata sul trapano, ma in realtà consumerà 1700 W. Per determinare la cifra esatta, in genere, viene indicato il coefficiente? In cui deve essere divisa la potenza specificata. Può essere nell'intervallo da 0,5 a 0,9. Più è alto, meno è la perdita di energia reattiva. I contatori che tengono conto di due tipi di consumo sono più spesso installati in impianti industriali, dove c'è un gran numero di apparecchiature ad alta potenza. In questo caso, la società riceve un estratto con due cifre. In alcuni casi, è possibile compensare le perdite utilizzando un modulo speciale. Per la persona media, il consumo di energia reattiva non viene preso in considerazione.
• Con tariffe prepagate La linea di fondo è che la consegna di una tale quantità di media che è stata pagata è disponibile. Affinché i dati vengano trasmessi al dispositivo stesso, vengono utilizzate tessere in plastica o portachiavi iButton. In questo caso, puoi pagare senza aspettare in coda o in attesa. Lo svantaggio di questa soluzione è di disabilitare anche un solo pagamento in caso di ritardo.
• Con il limite massimo di carico. In questo caso, nel dispositivo stesso, viene implementato un circuito di controllo della potenza o è incorporato un limitatore. Nella prima variante, quando il valore dichiarato viene superato, viene inviato un segnale al dispositivo di disconnessione, che scatta. Nel secondo - il dispositivo di potenza stesso produce rottura della catena. L'installazione di tali prodotti è diventata sempre più necessaria nello sviluppo di un piano individuale. Ciò è dovuto al desiderio di razionalizzare e rendere più uniforme il consumo in un settore. In alcuni casi, questo può creare un problema, ad esempio, se si desidera, oltre al gas, è anche possibile riscaldare la stanza con apparecchi elettrici. Poiché tale carico non era previsto, si verificherà un arresto permanente. Prima di installare una tale unità, è necessario concordare tutte le sfumature della massima potenza disponibile.
•
  Con trasmissione dati wireless o telemetria. In questo caso, il dispositivo potrebbe contenere un modulo GSM wireless o una porta speciale per la lettura. Nel primo caso, la testimonianza viene inviata al servizio, anche senza utilizzare il controller. Nel secondo, non è necessario scrivere nulla, è sufficiente leggere i dati con un dispositivo speciale. Per l'utente finale, questo non fa quasi nessuna differenza, tranne quando qualcuno vuole ingannare il contatore e il segnale di violazione può essere immediatamente trasmesso.
•

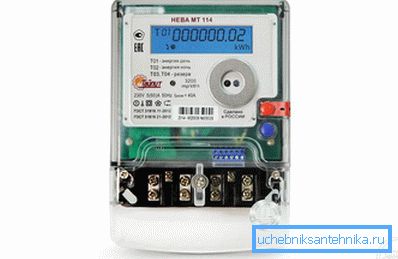

  Tariffa singola e tariffa multipla. I primi sono usati in ogni appartamento. Ma quest'ultima è una soluzione molto redditizia per coloro che possono trasferire il periodo principale di dispositivi ad alta potenza alla notte. L'essenza dell'idea è la seguente: dalle 7 alle 23, la contabilità si basa su un prezzo, e già da 23 su un altro. A volte la differenza raggiunge 2 o più volte. In alcuni paesi, al fine di incoraggiare i residenti ad installare tali dispositivi, di notte l'elettricità viene rilasciata gratuitamente.
• Con la possibilità di vendere energia elettrica. In un certo senso, una novità, ma attivamente utilizzata nelle fattorie, dove esiste un sistema per convertire l'energia solare o il calore in energia elettrica. Quando c'è un uso attivo di elettricità in un giorno nuvoloso, la parte mancante viene acquistata dal fornitore. Ma quando viene prodotto troppo, viene dato alla rete e questo viene visualizzato sulla testimonianza. In condizioni ideali, puoi andare a zero o anche a un vantaggio.

Alcuni segni sono di solito applicati ai metri. Per semplificare la comprensione, forniamo una descrizione dei valori di base. Ad esempio, la lettera P significa che si tratta di un dispositivo per l'energia reattiva, L - attivo, O - monofase, Y - universale. Figure 3, 4: il numero di fili nella connessione. Bonus aggiuntivi nel dispositivo possono essere la retroilluminazione del display, che consente di eseguire letture in stanze buie. In altri, è integrata una piccola batteria che consente di visualizzare i valori anche in assenza di elettricità.

Principio di funzionamento

Fino ad un certo punto, i dispositivi elettromeccanici o di induzione erano i più comuni. Queste sono le unità in cui è presente un disco rotante. Il principio del suo lavoro si basa sul comportamento del corpo in un campo di induzione. Quest'ultimo è formato a causa della presenza di due bobine. Uno di questi è collegato in parallelo - una bobina di tensione, l'altro in serie - una bobina di corrente. Tra di loro cominciano a fluire le interferenze magnetiche, che passano attraverso il disco e lo fanno ruotare. A sua volta, mette in moto cilindri con numeri, che rappresentano il valore finale del consumo. Maggiore è il carico, più forte è l'effetto dell'interferenza, più velocemente la piastra ruota. Affinché tutti i processi si verifichino in questo modo, è necessario uno sfasamento di 90 °.

I vantaggi di tali dispositivi sono:

• Alta affidabilità Anche in caso di cortocircuiti, sono in grado di continuare a lavorare dopo l'eliminazione di tutte le conseguenze.
• Lunga durata. Il conto alla rovescia inizia con 15 anni e più. Alcune unità non sono state sostituite per 30 anni o più.
• Non c'è bisogno di configurazioni aggiuntive. Tutto ciò che serve è fare il cablaggio corretto.
• La categoria di prezzo è inferiore rispetto all'elettronica.
• Adattabilità a reti di bassa qualità.

Gli svantaggi sono:

• Precisione ridotta con consumo ridotto. Ciò è dovuto a una diminuzione del campo elettromagnetico.
• Precisione di piccola classe. Non supera il valore di 2 unità.
• Mancato tracciamento con bruschi cambiamenti nelle correnti di carico.
• Facilità di implementazione dello schema per lo srotolamento dell'elettricità o l'arresto del disco.
• Alto tasso di consumo interno. ie il contatore stesso è in grado di influire parzialmente sulla quantità di scontrino per l'elettricità.
• La necessità di utilizzare due dispositivi diversi per il calcolo dell'energia elettrica attiva e reattiva.
• Dimensioni relativamente grandi

Il principio di funzionamento del contatore elettronico rimane lo stesso, ma i componenti sono leggermente cambiati. Invece di avvolgimenti, vengono utilizzati due sensori: tensione e corrente. Dopo aver ricevuto il segnale, lo trasmettono al convertitore. Il suo compito è quello di cambiare il segnale in digitale e inviarlo al microprocessore. Dopo l'analisi, i dati vengono visualizzati su un display integrato o altro dispositivo.

I vantaggi di questa soluzione sono:

• Dimensioni compatte rispetto ai dispositivi a induzione.
• Mancanza di parti meccaniche che sono più soggette ad usura.
• Alta precisione.
• La possibilità di utilizzare un singolo prodotto per contare l'energia in diverse direzioni.
• L'errore minimo
• La capacità di inviare da remoto letture.
• Il vantaggio di calcolare le perdite in una particolare area.

Ci sono alcune carenze:

• Instabilità alle forti cadute nella rete e agli effetti del fulmine.
• Prezzo abbastanza alto Soprattutto quando si tratta di dispositivi multitariff.
• Difficoltà nell'esecuzione di lavori di riparazione.
• Sensibilità agli sbalzi di temperatura.
• La complessità nel determinare l'elemento nel chip, che ha fallito.

In alcuni luoghi, le organizzazioni autorizzate sostituiranno gli strumenti. Ciò può verificarsi sia a spese del consumatore, sia gratuitamente. È importante chiarire questa sfumatura prima dell'installazione.

Classe di precisione

La classe di precisione indica la precisione del dispositivo. Maggiore è il numero, maggiore è il difetto. Di solito va a favore del consumatore. Pertanto, nel caso in cui vi è libertà di scelta, cercano di rimanere in una soluzione più vantaggiosa. In totale, in Russia e in alcuni altri paesi, si distinguono le seguenti quantità:

• 5.0;
• 2.0;
• 1.0;
• 0,5;
• 0.2.

Spesso la parte decimale potrebbe mancare. Anche in alcune situazioni, viene aggiunta la lettera S, che indica di quale materiale sono fatti gli avvolgimenti. La più grande deviazione è solitamente in unità di induzione, quindi i residenti delle case sono riluttanti a sostituirli con quelli elettronici moderni.

Qualcuno sta ancora cercando di ingannare il dispositivo di misurazione, fermandolo o facendo sforzi per srotolare le letture. Ma molto spesso questi trucchi non passano senza conseguenze. È sempre facile tenere traccia dei contatti bruciati. Minaccia con una multa considerevole.

Tipi di installazione

In meno casi, l'installazione del contatore è consentita all'interno dell'appartamento o della casa. Più spesso vengono trasportati all'atterraggio o alla parete frontale della casa. Questo è fatto al fine di complicare il compito dell'utente di apportare eventuali modifiche. Esistono due modi principali di installazione:

• su guida DIN;
• su un supporto speciale

Nel primo caso, c'è un vantaggio nel combinare l'unità stessa e il centralino. Sul retro c'è una scanalatura speciale che corrisponde esattamente alle dimensioni della piastra metallica. La seconda opzione è stata ed è ancora in uso in case private e appartamenti. Allo stesso tempo, sulla scheda sono installati anche un interruttore o spine automatici per la protezione da sovraccarichi e cortocircuiti.

Per evitare problemi di ingresso di umidità quando installato sulla strada, viene utilizzata una scatola speciale sigillata. Di solito è fatto di plastica che è resistente ai raggi UV. È importante che la finestra di visualizzazione sia coperta di vetro e non con un cerotto polimerico. Nel secondo caso, diventa nuvoloso con il tempo e deve essere eliminato per prendere le letture. Anche i fori per i carrelli devono essere chiusi con speciali inserti in gomma. Le dimensioni e i parametri delle scatole per soluzioni monofase e trifase sono differenti.

Assicurarsi di assicurarsi che il sigillo sia stato installato al suo posto. Se è accidentalmente danneggiato o interrotto, è necessario informare immediatamente il controller. Senza farlo in modo tempestivo, sarà difficile sbarazzarsi di una piccola penalità.

Calcolo della potenza totale e della forza attuale

L'esecuzione di tali calcoli è utile non solo per la corretta selezione del contatore, ma anche per l'acquisto di fili con la sezione trasversale necessaria, che eviterà il danneggiamento dell'intero sistema. Per realizzare questo, devi fare:

• Prendi un foglio di carta pulito.
• Elenca tutti i dispositivi che verranno alimentati dalla rete.
• Accanto a ciascuno di essi è necessario riscrivere il suo consumo di energia.
• Alla fine, i valori vengono sommati e viene visualizzato il totale.

Ma vale la pena ricordare che non tutti funzioneranno allo stesso tempo. Pertanto, è necessario effettuare un disimballaggio di ciò che verrà incluso più spesso. Riassumendo il loro consumo, sarà possibile determinare se c'è abbastanza automatico con il valore raccomandato della corrente. Se viene rivelato che questo non è il caso, viene inviata una richiesta corrispondente con una richiesta di aumento della soglia.

Si ritiene che il dispositivo debba essere acquistato con la massima "freschezza". Parte di questo consiglio è giustificato. Ma vale la pena ricordare che il principale non è la data di rilascio, ma la data dell'ultima calibrazione. Per la sua designazione il marchio corrispondente è riportato sul passaporto e sul sigillo.

Dopo aver letto l'articolo, puoi tornare alle domande che sono all'inizio e riempire gli spazi mancanti. Con tutti i consigli puoi scegliere esattamente ciò che ti conviene.
