Come scegliere una caldaia a gas per il riscaldamento:

Questo articolo parla di come scegliere una caldaia per riscaldamento a gas. Scopriremo come viene calcolata la capacità termica del prodotto e conosceremo la classificazione delle moderne apparecchiature per il riscaldamento a gas. Il nostro materiale non contiene raccomandazioni finali: lo scopo della scrittura è di aiutare il lettore a navigare nella varietà delle offerte di mercato.

Potenza termica

Il parametro principale di qualsiasi apparecchiatura di riscaldamento è la sua potenza termica. Come calcolare la necessità per una casa con parametri noti?

La formula più universale che tiene conto del coefficiente di isolamento dell'edificio. Permette di stimare la necessità di calore negli edifici con resistenza termica non normalizzata delle strutture di chiusura (in altre parole, isolata molto bene o molto male).

Ha la forma Q = V * Dt * K / 860.

Cosa c'è dietro la notazione variabile?

• Q - potenza termica. La formula ti consente di ottenere il valore calcolato in kilowatt.
• V è il volume totale dello spazio in metri cubi.
• Dt è la differenza di temperatura massima calcolata tra la stanza e la strada.
• K - coefficiente di isolamento.

Due parametri richiedono commenti.

Dt viene generalmente calcolato come differenza tra la temperatura di un'abitazione (+ 18-22 C) raccomandata dallo SNiP e la temperatura media della settimana di cinque giorni più fredda degli ultimi anni.

Nota: se la casa è prevista per supportare, ad esempio, +25 o +30, il parametro viene regolato di conseguenza.

Il coefficiente di isolamento è preso dalla tabella sottostante.

Facciamo un esempio, calcoliamo la necessità di calore in una casa di 10 * 10 * 3 metri, situata nella città di Shimanovsk, nella regione di Amur, a condizione che la temperatura sia mantenuta a +25 C.

Le pareti della casa con uno spessore di un mattone e mezzo sono isolate con 150 millimetri di schiuma; finestre - con finestre con doppi vetri.

1. Il volume dell'edificio è 10 * 10 * 3 = 300 m3.
2. I dati sulle temperature invernali tipiche di qualsiasi città sono facilmente reperibili nella famosa enciclopedia su Internet. Il minimo medio del mese più freddo è -32,5 C. È diventato, Dt = 25 - -32,5 = 57,5 ​​gradi.
3. La qualità dell'isolamento della casa è vicina al massimo possibile, quindi il coefficiente di isolamento può essere tranquillamente assunto pari a 0,7.
4. Il calcolo, quindi, assomiglierà a 300 * 57,5 ​​* 0,7 / 860 = 14 KW.

Nuance: quando si sceglie un modello particolare, la potenza termica viene sempre arrotondata. Tutte le moderne caldaie a gas sono dotate di termostati, in modo che la capacità in eccesso significhi solo pause leggermente più lunghe durante il funzionamento; Nel frattempo, al culmine del clima freddo, i 1-2 kilowatt in più potrebbero rivelarsi più che superflui.

Come funziona la scelta di una caldaia a gas per il riscaldamento - lo abbiamo scoperto. A quali altre opzioni dovrei prestare attenzione?

Metodo di installazione

Nella versione per esterni più spesso è possibile trovare dispositivi di potenza significativa (da 50 KW a 2 - 5 MW). Tuttavia, ci sono delle eccezioni: nell'assortimento di molti produttori di terzo livello ci sono modelli esterni estremamente meno costosi che forniscono solo 7-10 kilowatt di calore.

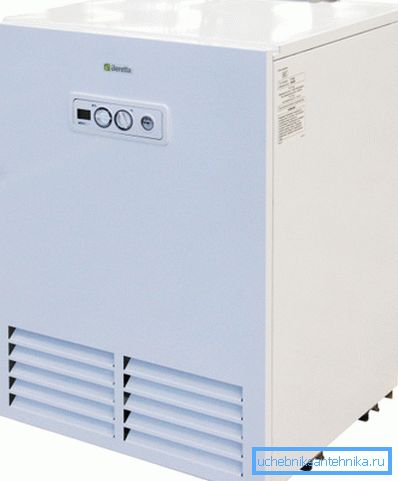

La caratteristica più importante della caldaia per riscaldamento a pavimento è che è solo un bruciatore, uno scambiatore di calore e un sistema per la regolazione automatica della temperatura del trasportatore di calore; il gruppo di sicurezza, il vaso di espansione e la pompa di circolazione sono montati separatamente.

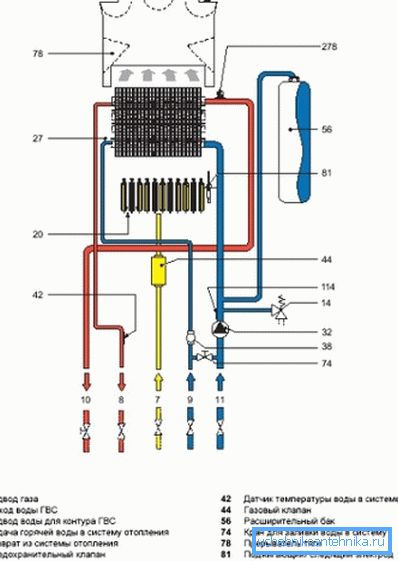

Per i prodotti a parete, al contrario, la potenza moderata (non superiore a 100 KW) è tipica e il produttore preseleziona almeno il gruppo di sicurezza e la pompa di circolazione, e spesso il serbatoio di espansione direttamente nel corpo della caldaia. In effetti, disponiamo di un locale caldaia in miniatura: per iniziare, è sufficiente collegare il dispositivo direttamente al contorno, senza elementi di fissaggio aggiuntivi.

Materiale scambiatore di calore

Caldaie da pavimento

Per caldaie esterne caratterizzate dall'uso di scambiatori di calore in acciaio e ghisa.

• I primi sono utilizzati, in particolare, in installazioni industriali e grazie alle alte temperature di esercizio consentono di raggiungere enormi valori di potenza termica.

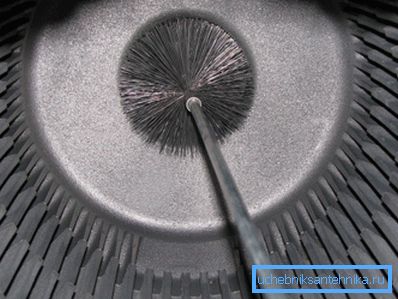

• Una caratteristica distintiva del secondo è una massa significativa, che compensa la moderata resistenza meccanica della ghisa e una temperatura operativa limitata. Gli scambiatori di calore in ghisa delle caldaie di grande capacità sono spesso forniti dai produttori come sezioni separate e vengono assemblati in loco, proprio a causa dell'enorme peso.

Caldaie murali

Anche qui sono possibili due opzioni.

• In questo caso vengono utilizzati scambiatori di calore in acciaio. In realtà, sono equipaggiati con la maggior parte dei prodotti delle gamme di prezzo inferiore e medio.

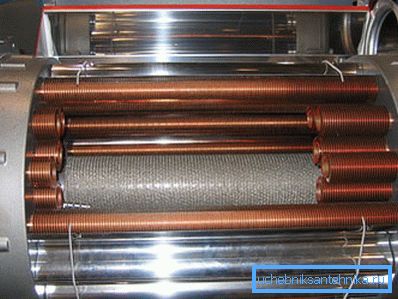

• Il rame è usato insieme all'acciaio. Impone restrizioni ancora più severe sulla temperatura della fiamma rispetto alla ghisa; ma la massima conduttività termica del metallo consente di rendere lo scambiatore di calore più compatto con la stessa potenza termica, il che consente di ridurre gli ingombri della caldaia.

funzionalità

La cosiddetta caldaia monocircuito ha un unico scambiatore di calore ed è destinata esclusivamente ed esclusivamente al riscaldamento del liquido di raffreddamento.

I prodotti Bypass, inoltre, sono in grado di fornire una casa con acqua calda.

L'acqua può essere riscaldata in tre modi:

1. In uno scambiatore di calore a piastre separato. È attraente perché consente la riparazione del circuito ACS senza influire sulle funzioni di riscaldamento.
2. In scambiatore di calore bitermico coassiale (tubo nel tubo), dove l'acqua calda viene riscaldata dal liquido di raffreddamento.

È curioso: nelle caldaie a doppio circuito con riscaldatori a flusso continuo, il funzionamento simultaneo di acqua calda e riscaldamento, di regola, è impossibile. Quando l'acqua calda è aperta, tutta la potenza della caldaia è diretta al suo riscaldamento.

1. Nel riscaldatore di accumulo incorporato del riscaldamento indiretto, nuovamente riscaldato dal flusso del refrigerante.

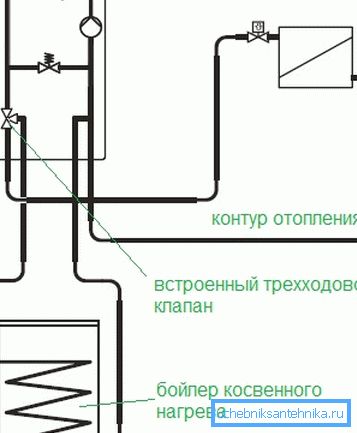

A proposito, una caldaia esterna per riscaldamento indiretto può essere collegata a una caldaia monocircuito. Con una certa configurazione della reggiatura, fornirà perfettamente la casa con acqua calda al di fuori della stagione di riscaldamento; in questo caso, il liquido di raffreddamento circola in un piccolo cerchio, tra la caldaia e la caldaia.

Come scegliere una caldaia a gas di riscaldamento in termini di funzionalità? Quale schema è preferito?

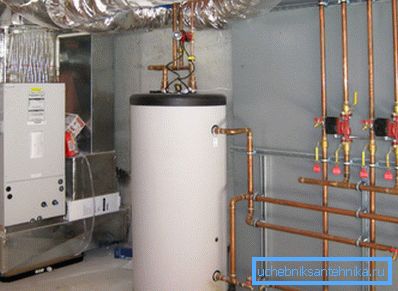

Questo è il caso raro in cui l'autore si permette di dare consigli abbastanza chiari. La nostra scelta è un prodotto con scaldabagno (caldaia), riscaldamento indiretto.

Su quale schema è meglio fermarsi: su una caldaia a circuito singolo con una caldaia esterna o un doppio circuito con uno integrato dipende solo dalle dimensioni della stanza. I dispositivi separati occuperanno più spazio.

Qual è la ragione di un'istruzione così particolare? Dopo tutto, il riscaldatore di flusso è molto più piccolo del riscaldatore di riserva, vero?

Questo è vero, ma la caldaia fornisce una temperatura dell'acqua calda stabile, a differenza di una soluzione concorrente. Nel caso di un riscaldatore a flusso con regolazione automatica della fiamma del bruciatore, un tentativo di fare una doccia si riduce a un continuo combattimento contro i miscelatori. Credimi, questo è molto sconveniente.

tirare

Può essere naturale e forzato.

naturale

I cosiddetti bruciatori atmosferici (aperti) con canna fumaria naturale aspirano l'aria direttamente dalla stanza in cui è installato l'apparecchio di riscaldamento e deviano i prodotti della combustione nel camino o nel condotto di ventilazione. L'unico serio vantaggio del sistema è l'indipendenza energetica: può funzionare dove non c'è elettricità.

Gli svantaggi sono molto di più.

• In un condominio con riscaldamento a appartamenti, il funzionamento di tali apparecchiature è generalmente impossibile in linea di principio. Ventkanal semplicemente non mancherà al flusso di prodotti di combustione da cinque a dieci caldaie.
• Quando si lavora nella calura estiva, una caldaia che alimenta una casa con acqua calda riscalda ulteriormente la stanza riscaldando il camino.
• Infine, l'uso di apparecchiature con bruciatori atmosferici impone requisiti stringenti sulla ventilazione e sulle dimensioni della stanza. In particolare, il suo volume dovrebbe essere di almeno 15 metri cubi; ogni kilowatt di capacità della caldaia aggiunge a questo numero un altro 0,2 m3. Finestra obbligatoria e spazio libero sotto la porta per il flusso d'aria proveniente da altre stanze.

obbligatorio

Un bruciatore chiuso (le rispettive caldaie sono spesso chiamate turbocompresse o sovralimentate) prende l'aria dalla strada e rimuove anche i prodotti della combustione. A tal fine, è possibile utilizzare due condotti dell'aria separati o, più spesso, uno coassiale. In quest'ultimo caso, l'aria in entrata che passa attraverso il guscio esterno raffredda i prodotti della combustione e impedisce il riscaldamento delle strutture di riscaldamento della casa.

Trazione fornita dal ventilatore. Di conseguenza, è necessaria un'alimentazione esterna per il funzionamento di un bruciatore chiuso. Inoltre, il bruciatore turbo prevede l'installazione della sola caldaia ed esclusivamente sulla parete esterna.

Utile: si consiglia di montare il condotto dell'aria coassiale con una leggera inclinazione verso l'interno e completare il raccogli condensa. In caso contrario, il congelamento della condensa nel freddo estremo può bloccare completamente il tubo.

accensione

Accensione piezoelettrica

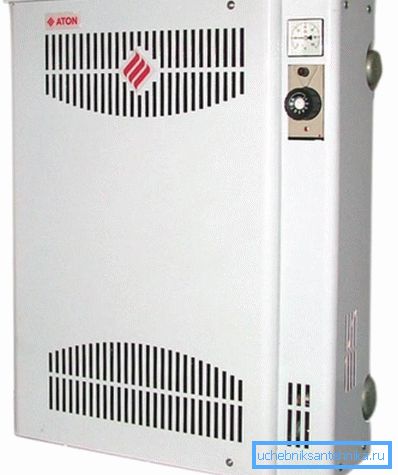

La maggior parte dei dispositivi fabbricati in Russia e Ucraina appartengono al tipo non volatile e sono dotati di accensione piezoelettrica.

Come funziona?

• Premendo il pulsante viene trasmesso all'elemento piezoelettrico e provoca la rottura dell'aria tra i contatti quando si verifica una differenza di potenziale significativa..
• Spark accende l'accenditore (bruciatore pilota), che brucia tutto il tempo della caldaia.
• A seconda della temperatura del liquido di raffreddamento, il termostato apre periodicamente l'alimentazione del gas al bruciatore tubolare principale, che si accende dall'accenditore e riscalda acqua o antigelo nel circuito.
• Semplici meccanismi di protezione bimetallici bloccano l'alimentazione del gas quando il liquido di raffreddamento si surriscalda e la fiamma del bruciatore pilota si spegne.

Questo schema non ha alternative in cui non vi è alcuna alimentazione costante. Tuttavia, implica un basso grado di automazione; inoltre, un accenditore a combustione costante consuma fino al 20% del gas totale consumato dalla caldaia.

elettronico

L'opzione di accensione volatile consente di:

1. Abbandonare il bruciatore pilota. Il bruciatore principale accende la scarica ad alto voltaggio.

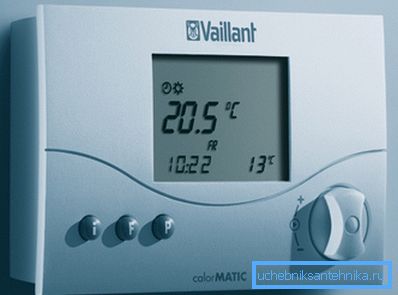

2. Utilizza strumenti di automazione aggiuntivi: Controllo GSM, monitoraggio meteo, sensori di temperatura remoti, ecc.

La parte elettrica dell'apparecchiatura - ventilatori ed elettronica di controllo - consuma fino a 120 watt di potenza costante.

Come scegliere le caldaie per il riscaldamento a gas in base al tipo di accensione? La risposta è ovvia: l'accensione elettronica è preferibile quando non ci sono lunghe interruzioni nell'elettricità. Gli arresti a breve termine non diventeranno un problema: per non stare seduti al freddo senza riscaldamento, è sufficiente collegare la caldaia con le proprie mani attraverso un UPS con una batteria sufficientemente capiente.

Convezione e condensazione

Sembrerebbe che lo schema di base delle apparecchiature per il riscaldamento a gas sia semplice e chiaro: la fiamma emette calore allo scambiatore di calore attraverso cui scorre l'acqua; Si riscalda e trasferisce l'energia termica ai radiatori. In condizioni ideali, l'efficienza di un tale sistema può raggiungere il 95%; il restante 5% viene portato via dai prodotti a combustione calda.

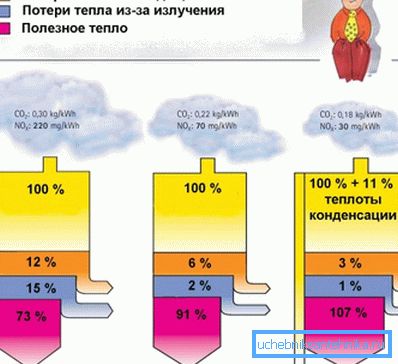

Tuttavia, sul mercato si possono trovare caldaie a gas, per le quali viene annunciata l'efficienza del 107 - 109%. Sì, è improbabile che il loro prezzo faccia appello ad un acquirente economico; ma esistono Gli industriali hanno inventato la macchina del moto perpetuo?

Purtroppo i produttori sono un po 'furbi: i principali prodotti della combustione di idrocarburi volatili sono l'anidride carbonica e l'acqua. Di conseguenza, la caldaia lascia l'aria calda, satura di vapore acqueo.

Nel caso della caldaia tradizionale - la cosiddetta convezione - i produttori limitano artificialmente la temperatura del refrigerante sulla linea di ritorno ad un valore minimo di 55 ° C per evitare la condensazione di umidità sullo scambiatore di calore. Oltre al vapore e alla CO2, la condensa contiene tracce di acidi organici, riducendo notevolmente la vita dei metalli con bassa resistenza alla corrosione.

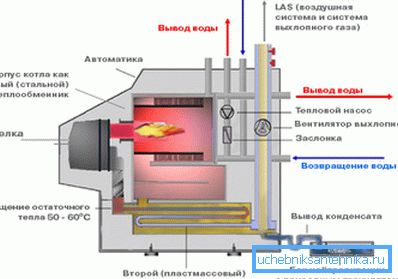

Ma i produttori di caldaie a condensazione vanno dall'altra parte:

1. Lo scambiatore di calore aggiuntivo viene raffreddato a 30-40 ° C ed è reso resistente alla corrosione.
2. A proposito di lui organizzato drenare la condensa nella fogna.

Perché è tutto ciò necessario? Quindi, in modo che la transizione di fase tra il vapore acqueo e l'acqua che si verifica con il rilascio di energia dia all'economizzatore (scambiatore di calore a bassa temperatura) un ulteriore 10-12% di calore. Di conseguenza, l'efficienza del dispositivo può effettivamente superare il 100% se si prende per loro il pieno calore della combustione del gas.

Come scegliere le caldaie per il riscaldamento a gas in base allo schema di lavoro utilizzato? Per essere onesti, l'efficienza di una caldaia a condensazione non gioca un ruolo decisivo: è molto più costosa di una caldaia a convezione, e per una piccola casa il periodo di ammortamento sarà di almeno 7-10 anni.

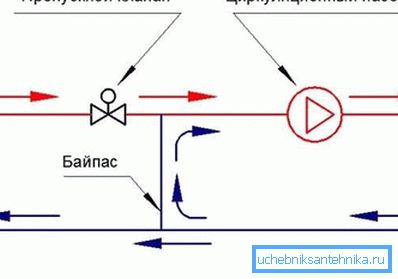

Ma la capacità di usarlo con il riscaldamento a bassa temperatura senza complicati schemi di abbinamento della temperatura è un vantaggio decisivo. Di solito, i graditi 30-40 gradi richiesti per il funzionamento di un pavimento riscaldato ad acqua si ottengono installando un circuito aggiuntivo con la propria pompa e una valvola termostatica che dosano il flusso.

conclusione

Speriamo che le informazioni fornite al lettore lo aiutino a fare una buona scelta. Come al solito, il video in allegato offrirà ulteriori materiali tematici. Buona fortuna!
