Come scegliere una pompa di circolazione per il

Nelle piccole case private la circolazione del refrigerante attraverso i tubi di riscaldamento viene effettuata in modo naturale, tuttavia, in edifici di grandi dimensioni ea due piani un tale sistema è inefficiente, poiché la pressione standard di 0,6 MPa non è sufficiente.

Pertanto, per aumentare la forza e la velocità di circolazione del liquido di raffreddamento, viene utilizzata una pompa di circolazione. Poiché l'efficienza del sistema di riscaldamento dipende da questo dispositivo, è necessario avvicinarsi alla sua scelta in modo molto responsabile, quindi in questo articolo vedremo come scegliere correttamente la pompa di circolazione per l'impianto di riscaldamento.

Caratteristiche dei dispositivi

disegno

Quindi, prima di fare una scelta informata di una pompa di circolazione per il sistema di riscaldamento, è necessario saperne di più sul suo dispositivo. Il design di questo dispositivo ricorda in molti modi le attrezzature di pompaggio del drenaggio, tuttavia, diversamente da questo, il dispositivo è progettato per forzare il trasferimento del refrigerante in un sistema chiuso di condotte (vedi anche l'impianto di riscaldamento a due tubi di una casa privata a due piani redditizia).

La pompa di circolazione è costituita dai seguenti elementi principali:

Principio di funzionamento

Poiché la pompa di circolazione fa parte di un circuito chiuso, il principio del suo funzionamento è il seguente:

• Attraverso l'ugello di ingresso assorbe il liquido di raffreddamento a causa del vuoto creato;
• All'interno del corpo, l'apparecchio accelera il movimento del fluido ruotando la girante;
• Quindi il fluido viene espulso dalla presa.

A causa del funzionamento uniforme di questa apparecchiatura, nel sistema viene mantenuto un certo livello di pressione. Tuttavia, si deve tenere presente che sarà possibile aumentarlo solo con l'aiuto di una pompa.

La funzione dell'apparato di circolazione è di superare la resistenza nella condotta.

Tipi di unità

Al fine di facilitare la selezione della pompa di circolazione per il riscaldamento, prima di tutto è necessario determinarne il tipo.

Oggi ci sono due tipi di dispositivi sul mercato:

• "Wet";
• "Dry".

Di seguito diamo uno sguardo più da vicino alle loro caratteristiche.

asciutto

La parte di lavoro del rotore di questo dispositivo non è in contatto con il liquido, in quanto è protetto da anelli di tenuta, da cui il nome. Dopo aver avviato l'unità, gli anelli vengono messi in movimento l'uno rispetto all'altro.

Tra le caratteristiche degli apparecchi di tipo a secco si possono identificare:

• Alta efficienza: 80 percento.
• La durata delle parti in movimento è di tre anni.
• Forte rumore durante il funzionamento, quindi il dispositivo deve essere installato in una stanza separata.

Fai attenzione! Quando si utilizza l'apparecchio con un rotore "a secco", è necessario controllare la presenza di impurità nel liquido di raffreddamento pompato e il grado di polverosità della stanza. In caso contrario, il dispositivo potrebbe non funzionare.

Di conseguenza, le unità a secco rappresentano un'ottima soluzione per gli impianti di riscaldamento di case di grandi dimensioni.

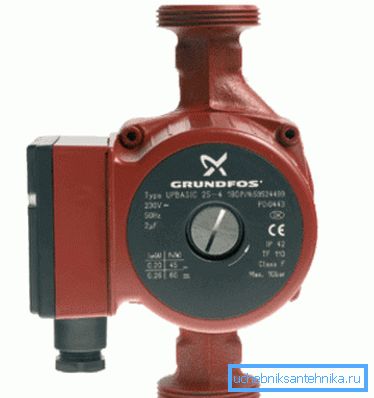

bagnato

In dispositivi di questo tipo, la parte operativa è immersa nel liquido pompato. In questo caso, la parte elettrica è protetta da un vetro ermetico. Di regola, i rotori per tali dispositivi sono fatti di ceramica, e il corpo è fatto di ghisa, bronzo o ottone.

Tra le caratteristiche degli aggregati di tipo umido ci sono:

• Lunga durata;
• Facile configurazione e riparazione, in modo che questo lavoro non sia difficile da fare anche con le proprie mani;
• Basso livello di rumore;
• Bassa efficienza (30 percento in meno rispetto all'asciutto).

Di conseguenza, tali dispositivi sono un'ottima soluzione per le esigenze domestiche, dove non è richiesto per garantire la circolazione del fluido nelle condutture a lunga distanza.

Criteri di selezione

Prima di scegliere le pompe di circolazione per gli impianti di riscaldamento, è necessario determinare la loro capacità richiesta. È molto semplice farlo: è necessario equiparare la potenza della caldaia al volume del vettore di calore trasmesso al minuto. Ad esempio, se la potenza di un impianto di riscaldamento è 35 kW, entro un minuto passeranno 35 litri di fluido.

Inoltre, è necessario determinare la portata del refrigerante in una determinata sezione del circuito. Per fare ciò, tenere in considerazione i dati sulla potenza del riscaldamento delle batterie. Per eseguire i calcoli necessari, si presuppone che la velocità media del refrigerante nella tubazione sia di 1,5 m / s.

Suggerimento: Non si dovrebbe dare la preferenza ai modelli, il cui prezzo è il più basso, in quanto potrebbe corrispondere alla qualità del prodotto.

Se, nel calcolare la potenza del dispositivo, si scopre che, ad esempio, una sezione di tubo di dieci metri ha bisogno di una pressione di 0,6 m, quindi un diagramma di 100 metri richiederà una pressione di 6 metri, rispettivamente. Avendo deciso su tutti i parametri, resta solo da trovare un modello adatto.

Gli apparecchi italiani sono considerati i migliori:

• DAB;
• Ebara;
• Lowara;

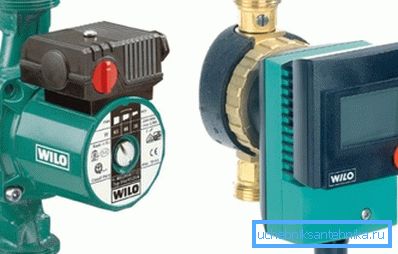

Inoltre, le unità tedesche Wilo e le pompe di circolazione danese Grundfos per il riscaldamento sono una buona scelta. Anche i produttori nazionali si sono raccomandati bene, ma si sono concentrati sulla produzione di dispositivi industriali.

Qui, forse, c'è l'intera istruzione per scegliere una pompa di circolazione.

conclusione

Selezionare una pompa di circolazione adatta per il riscaldamento è facile. Per fare ciò, devi solo decidere il tipo di dispositivo più adatto per un determinato caso, oltre a calcolare i parametri necessari.

Dal video in questo articolo, puoi raccogliere alcune informazioni aggiuntive su questo argomento.
