Come scegliere una pompa per l'impianto di riscaldamento:
La scelta di una pompa per un sistema di riscaldamento è una fase importante della progettazione, per cui è necessario trovare l'unità più adatta alle caratteristiche. Parleremo dei principali criteri e metodi di tale selezione e analizzeremo come scegliere una pompa per il riscaldamento.
Calcolo dei parametri
Caratteristiche principali

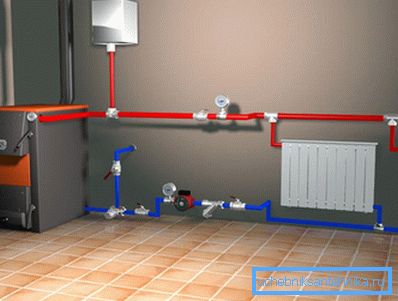

Gli schemi di riscaldamento sono diversi e la differenza principale è il metodo di spostamento del refrigerante dalla caldaia ai radiatori.

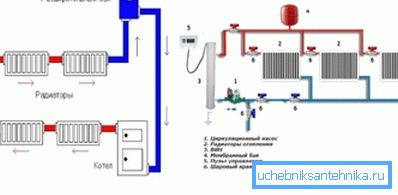

Ci sono due modi principali:
- Circolazione naturale. Si verifica a causa della gravità dovuta alle differenze nella densità dell'acqua calda e fredda. Poiché l'efficienza del riscaldamento dipende dal flusso di acqua calda, la velocità della circolazione naturale nell'impianto di riscaldamento della casa spesso non è sufficiente;

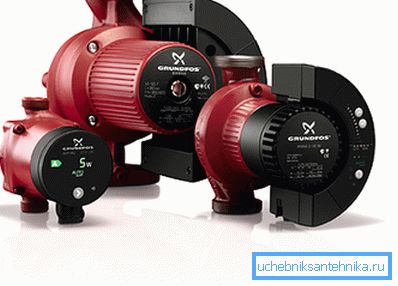

- Circolazione forzata. Viene eseguito installando un'unità speciale nella tubazione, che pompa il refrigerante alla velocità e alla pressione richieste. Gli schemi di riscaldamento più moderni sono basati sul principio della circolazione forzata.
Fai attenzione! Non confondere lo schema di flusso centralizzato con la circolazione naturale: il refrigerante negli appartamenti urbani viene sottoposto a una pressione considerevole, che viene iniettata con attrezzature speciali.
Affinché lo schema funzioni normalmente, l'istruzione richiede il calcolo di tutti i suoi parametri, in base ai quali verranno selezionate le sezioni della conduttura, la potenza del radiatore, la capacità e la potenza della caldaia, la capacità della pompa di circolazione del riscaldamento. Uno di questi parametri è la caratteristica idraulica:
Sul grafico, vediamo che la resistenza dipende direttamente dal flusso del refrigerante, cioè più velocemente l'acqua si muove lungo il contorno, maggiore è la resistenza che incontra. Di conseguenza, la pressione aumenta.
Considerare ora le caratteristiche di pressione del dispositivo di circolazione:
In questo grafico, vediamo la dipendenza della perdita di pressione sulla portata della pompa. Qui vediamo una relazione inversa, cioè quando il motore è spento, le perdite sono massime, e man mano che la sua potenza aumenta, le perdite diminuiscono.
Se combiniamo questi due grafici, otteniamo la seguente immagine:
Fai attenzione! Il punto di lavoro ci consente di determinare quale resistenza si troverà nei tubi alla portata massima (flusso) del liquido di raffreddamento. Ciò significa che il nostro apparecchio deve avere una capacità sufficiente per fornire il flusso richiesto, ma allo stesso tempo la sua capacità deve essere sufficiente per far fronte alla corrispondente resistenza idraulica.
Calcolo delle prestazioni
Dal momento che sarà difficile costruire un grafico delle caratteristiche idrauliche del circuito di riscaldamento con le nostre mani, useremo il calcolo secondo uno schema semplificato. Quindi, dobbiamo determinare la portata massima (capacità) e la resistenza idraulica. Iniziamo con le prestazioni.
L'energia termica consumata dal circuito di riscaldamento è espressa dalla seguente dipendenza:
La formula utilizza i seguenti valori:
- W è l'energia termica richiesta per riscaldare i nostri locali in watt (potenza termica del circuito);
- C è la capacità termica del liquido di raffreddamento, W / litro * ° C;
- Q - portata del refrigerante, m3 / ora;
- t1 e t2 sono rispettivamente le temperature del refrigerante fornito e estratto.
La selezione della pompa per il riscaldamento è in prestazione. Le prestazioni del dispositivo devono corrispondere alla portata massima del refrigerante, quindi trasformiamo la nostra formula per trovare il flusso:
Q = W / C * (t1 - t2)
La quantità di energia W può essere trovata usando la tabella:
Si presume che la capacità termica dell'acqua sia di 1.163 W / litro * ° C, la differenza di temperatura tra il flusso di alimentazione e quello di ritorno è di 20 ° C (secondo lo SNiP). Da qui otteniamo:
Q = W / 1.163 * 20 = 0.043 * W
Fai attenzione! Cioè, se abbiamo bisogno di determinare la portata del refrigerante per una stanza con un calore di riscaldamento di 10 kW, allora avremo bisogno di moltiplicare 10.000 per 0,043 e otterremo 430 litri all'ora.
Calcolo della resistenza idraulica
Il calcolo professionale e accurato della resistenza idraulica del circuito di riscaldamento è un compito molto difficile, che richiede conoscenze e abilità speciali. Useremo un metodo semplificato, in base al quale la pressione della pompa di circolazione sarà uguale a:
H = N * k, dove:
- H è l'altezza della colonna d'acqua in metri;
- N - il numero di piani nell'edificio, compresi gli scantinati;
- k è un coefficiente pari alla perdita idraulica media per un piano di un edificio o struttura. SNiP assume questo coefficiente pari a 0,7-1,1 m per gli schemi a due tubi e 1,16 - 1,85 m per gli schemi di organizzazione della fornitura dei collettori.
Fai attenzione! Così, si scopre che se abbiamo una casa a due piani con un seminterrato, equipaggiato con una conduttura di riscaldamento a due tubi, allora il motore deve fornire una pressione pari a 3 * 1.1 = 3.3 metri.
Selezione della pompa
Quindi, abbiamo due quantità: resistenza e prestazioni. Ritorniamo al nostro programma con la pressione e le caratteristiche del conto.
Rimandiamo il valore di resistenza sull'asse Y e il valore di portata sull'asse X. Quindi seleziona l'unità, il cui grafico della dipendenza dal flusso di pressione è vicino a questo punto:
Fai attenzione! Di norma, il grafico mostra tre linee per le diverse modalità di funzionamento del motore. È preferibile essere guidati dalla seconda velocità e il punto operativo dovrebbe trovarsi nel terzo medio del diagramma, poiché corrisponde alla massima efficienza.
Naturalmente, è necessario selezionare un dispositivo progettato per temperature ambiente elevate (95 - 110 ° C) e anche per conoscere il diametro del tubo in cui il dispositivo verrà incorporato. Il prezzo del dispositivo dipenderà dal produttore e dalla qualità.
conclusione
La scelta corretta della pompa di circolazione per il circuito di riscaldamento viene effettuata sulla base di calcoli. Se il materiale presentato ti sembra troppo complicato, guarda il video nell'articolo.
