Come usare il bypass nel sistema di riscaldamento

05-05-2018
Riscaldamento

Gli specialisti dell'installazione del sistema di riscaldamento non devono spiegare cos'è un bypass nell'impianto di riscaldamento. Ognuno di loro dirà che il suo compito è di mantenere una temperatura confortevole regolando il flusso di refrigerante nel circuito di riscaldamento del liquido. Ma per la gente comune questo dispositivo e il principio del suo lavoro non sono completamente chiari, e per colmare questa lacuna nella conoscenza, parleremo più dettagliatamente in seguito.

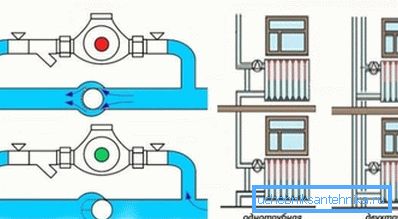

Nella foto: bypass nel sistema a un tubo ea due tubi

Panoramica del dispositivo

I nostri lettori che amano fare tutto con le proprie mani, sarà estremamente utile per saperne di più su di lui. Cercheremo di evitare termini tecnici complessi in modo che le caratteristiche di questo importante elemento strutturale siano comprensibili per la maggioranza.

Bypass è chiamato il ponticello tra il flusso e il ritorno, realizzato sotto forma di segmento di tubo. Di solito è utilizzato per un radiatore di riscaldamento, con il suo diametro dovrebbe essere inferiore al diametro del feed per una dimensione. Il più spesso è possibile incontrare tubi su 1/2. Oggi, un dispositivo del genere è diventato un po 'diverso, anche se le sue capacità iniziali non sono state dimenticate.

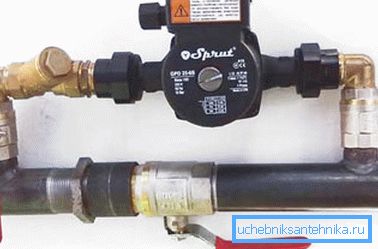

Bypass moderno per il riscaldamento completo

applicazione

Di seguito consideriamo gli usi principali del dispositivo:

Regolazione del liquido di raffreddamento
  1. Lo scopo funzionale del bypass è di restituire la quantità in eccesso di refrigerante dai radiatori di riscaldamento al montante nel caso di utilizzo di un termostato automatico o manuale. In questo caso, il movimento del fluido riscaldato attraverso il sistema di riscaldamento avviene in parallelo alle valvole di intercettazione e controllo.
  2. Se questo elemento non è presente, non sarà possibile riparare il radiatore mentre il circuito di riscaldamento è in funzione.
  3. Bypass consente di accelerare il processo di riempimento o svuotamento dell'impianto di riscaldamento.
Senza elettricità Soprattutto l'installazione del dispositivo è importante per i moderni circuiti di riscaldamento, dove viene fornita una pompa di circolazione. Dà una risposta alla domanda più frequente dei consumatori nelle catene di vendita al dettaglio: "Come funzionerà il sistema quando l'elettricità viene persa?" Per molti anni l'uso di caldaie a pavimento standard non ha previsto la loro dipendenza dall'elettricità. Tuttavia, l'uso del sistema di riscaldamento della pompa di circolazione ha reso le unità volatili. Quando l'energia elettrica viene persa, l'istruzione raccomanda di interrompere l'alimentazione del refrigerante alla pompa e di aprire la valvola sul tubo principale centrale. Se si equipaggia il dispositivo con una valvola, questo lavoro verrà eseguito automaticamente. Tutto ciò deve essere fatto per trasferire il sistema alla modalità di circolazione naturale.

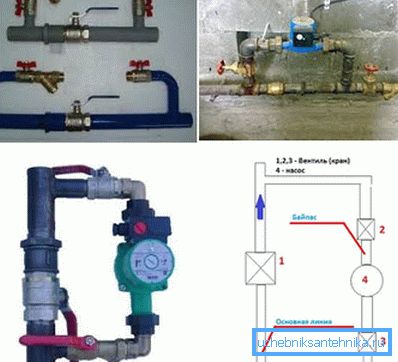

Quali bypass sono utilizzati per il riscaldamento e lo schema elettrico

L'installazione dei dispositivi sul bypass deve essere eseguita verso il liquido di raffreddamento, osservando la seguente sequenza:

  • il filtro - Serve a ritardare le particelle grandi e piccole che possono apparire nell'impianto di riscaldamento aperto, entrando dal sistema di alimentazione dell'acqua. Il prezzo della parte è basso, ma fa un lavoro molto necessario;
  • valvola di ritegno - assicura il movimento del liquido di raffreddamento solo in una direzione. Quando lo si installa, è necessario essere guidati da una freccia sul corpo, che indica la direzione del flusso;
  • pompa di circolazione - è necessario per il pompaggio forzato del liquido di raffreddamento attraverso l'impianto di riscaldamento.

Suggerimento: quando si installa il bypass sul montante vicino alla pompa di circolazione, è necessario utilizzare una valvola di intercettazione.

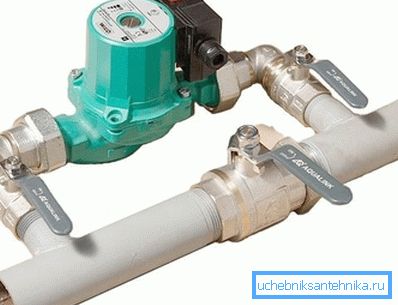

Bypass di riscaldamento con valvole di intercettazione

Si consiglia di installare l'elemento orizzontalmente. Quindi il sistema non accumula aria, ad es. lei non sarà "sopraffatta".

Utilizzare nel riscaldamento a tubo singolo

Tale sistema è obsoleto, ma è ancora abbastanza spesso trovato nelle case di costruzione sovietica. A volte tale riscaldamento funziona in modo estremamente efficiente, il che rende insopportabilmente caldo in inverno negli appartamenti.

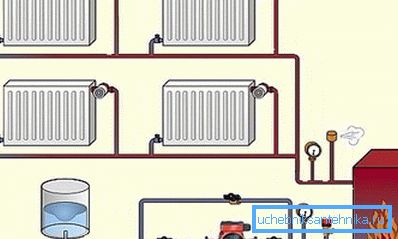

Bypass nel riscaldamento monotubo di una casa privata

L'installazione di bypass può aiutare in questa situazione.

Il processo è semplice, tuttavia, è necessario rispettare alcune condizioni:

  1. Il bypass deve essere posizionato a una distanza massima dalla sezione verticale del tubo. Piuttosto, il più vicino possibile al radiatore.
  2. Il tubo di bypass può essere realizzato direttamente sul luogo di installazione dal tubo effettivo, a T, che viene collegato mediante saldatura.

Suggerimento: è possibile acquistare un oggetto in un modulo pronto e installarlo utilizzando connessioni filettate.

  1. Installare un termostato o una valvola di controllo tra il bypass e l'ingresso della batteria di riscaldamento. Questo ti permetterà di controllare la temperatura della casa. "

Bypass e costi energetici

L'installazione del dispositivo ridurrà i costi energetici. Se confrontato con il funzionamento dell'impianto di riscaldamento, dove sono installati la sezione di chiusura e la sezione di flusso convenzionale, nel primo caso il volume del liquido di raffreddamento fornito al radiatore diminuisce di un terzo. Allo stesso tempo, la potenza termica del riscaldatore viene ridotta di circa il 10%.

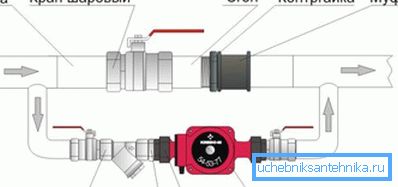

Bypass autoinstallante nel sistema di riscaldamento

In pratica, questi cambiamenti non appariranno drammatici quando il sistema è veramente caratterizzato da un eccesso di calore. Con una corretta selezione della dimensione del radiatore, di solito c'è un certo margine di efficienza, pari a circa il 10-15%, che copre completamente la riduzione del trasferimento di calore.

conclusione

Di conseguenza, possiamo dire che un dispositivo semplice e primitivo a prima vista - un bypass, può essere considerato giustamente universale. Con il suo aiuto, è possibile creare un ambiente di vita confortevole in casa, riducendo al contempo le bollette energetiche, che è una buona notizia. Il video nell'articolo fornirà l'opportunità di trovare ulteriori informazioni sull'argomento sopra.
