Componenti per riscaldamento radiatori: valvole, dispositivi

Per essere sempre caldo e accogliente in casa, l'impianto di riscaldamento deve funzionare senza guasti e guasti. Il mercato moderno offre una vasta selezione di riscaldatori. Ma il prezzo elevato della batteria non è ancora una garanzia di funzionamento stabile, è altrettanto importante scegliere componenti di alta qualità per i radiatori. Non è affatto necessario che questi nodi siano costosi, la domanda principale è quanto questi accessori corrispondano a uno specifico modello di radiatore e al tipo di sistema.

Quali prodotti sono prodotti

Chiedendo il prezzo per i radiatori, sarà utile essere immediatamente interessati al costo e, soprattutto, alla disponibilità e alla facilità di esecuzione di tutti i componenti. Dopotutto, gli accessori necessari non sono sempre inclusi nella confezione del prodotto.

Alcuni produttori vendono solo batterie scariche allo scopo di ridurre i prezzi. Oppure mettono le parti più economiche nel set obbligatorio.

Tutti gli accessori possono essere suddivisi in più direzioni.

• Il più semplice è elementi di fissaggio, staffe, tende da sole e gambe per radiatori. Spesso tutti i dispositivi di questo tipo, venduti con la batteria, sono progettati per solide fondamenta, cemento o mattoni. I proprietari di strutture e case in legno, così come le strutture in schiuma o calcestruzzo aerato, devono occuparsi separatamente dei dispositivi.

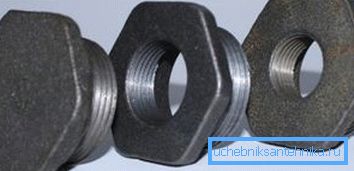

• Vari tipi di spine, valvole per radiatori e altre valvole di arresto, Di norma, è venduto separatamente e deve rispettare pienamente non solo il materiale della batteria stessa, ma anche il diametro e il tipo di tubazione.

Importante: è necessario prestare particolare attenzione al materiale da cui viene prodotto il radiatore. Dopotutto, ad esempio, un tappo per un radiatore 3 4 (tre quarti), su batterie in alluminio e bimetallico può essere visivamente lo stesso. Ma il prodotto in alluminio non è in grado di sopportare molta pressione.

• Un'altra direzione dei componenti è considerata un'attrezzatura normativa.. Cose come un distributore di calore per il radiatore, così come tutti i tipi di metri e calibri sono considerati prodotti altamente specializzati. Di tutte le attrezzature associate, questo è il settore più costoso, quindi la scelta qui è meglio affidare ai professionisti.

Tutti questi componenti e parti possono essere realizzati con materiali diversi e quindi hanno un costo diverso.

Affinché il sistema funzioni in modo chiaro, devono essere soddisfatte le seguenti condizioni:

• Eventuali accessori correlati non dovrebbero ridurre le caratteristiche di progettazione dell'intero sistema. Dato che stiamo parlando di radiatori, è desiderabile che il trasferimento di calore, almeno, rimanga nei limiti indicati dall'istruzione;

• Qualsiasi professionista sa che la qualità dei relativi accessori non dovrebbe essere inferiore alla qualità del prodotto. In altre parole, il tappo cinese sul radiatore del riscaldamento non è installato sulla batteria italiana;
• E infine, se la riparazione o l'installazione viene eseguita a mano, quindi l'acquisto di una parte particolare, è necessario rappresentare chiaramente l'intero processo di installazione e ulteriore lavoro del sito.

Alcune parole sui componenti principali

Come già accennato, tutti gli accessori sono suddivisi in diverse direzioni principali. La maggior parte dei nodi è obbligatoria, senza di essi il sistema non funzionerà in linea di principio. Inoltre, ci sono prodotti che è consigliabile installare, ma, in casi estremi, si può fare a meno di loro.

valvole

L'elemento principale delle valvole è una gru. Al momento ci sono due tipi di design. Queste sono gru con un principio di funzionamento ad ago e un americano per radiatori, un altro americano è spesso chiamato valvole semi-rotanti o a sfera.

Le valvole a spillo consentono di regolare agevolmente la portata del tubo. In passato venivano utilizzati ovunque, ma con l'avvento di strutture sferiche, le valvole a spillo rimanevano solo in punti con la necessità di un dosaggio morbido del refrigerante.

La struttura di una valvola a sfera semirotabile, o americana, è una sfera metallica con un foro passante vicino alla sezione del tubo, che è racchiuso in un involucro sferico.

Quando la sfera viene ruotata di 90 °, il foro combina l'ingresso e l'uscita del tubo, in modo che il refrigerante scorra liberamente. Quando si gira, il tubo si sovrappone alle pareti della palla.

Suggerimento: gli esperti raccomandano l'uso di valvole a sfera in acciaio inossidabile. Il prezzo per loro è un po 'più alto, ma tali strutture dureranno almeno il doppio delle loro controparti di silumin. È possibile distinguere un acciaio inossidabile su una superficie interna a specchio dell'anima.

Dispositivi di regolazione

In un complesso con valvole di intercettazione, vengono ampiamente utilizzati vari tipi di dispositivi di regolazione. Per quanto riguarda le batterie, il più famoso qui è il ponticello sul radiatore, tra i professionisti meglio conosciuto come il bypass.

Al suo centro, il bypass è un tubo comune che collega l'ingresso e l'uscita della batteria, è installato direttamente davanti al radiatore. Carico tecnologico tangibile questo dispositivo non porta, in generale, senza di esso, si può fare.

Ma montando il bypass in combinazione con le valvole a sfera, il proprietario ha l'opportunità di spegnere il riscaldamento o sostituire il radiatore in qualsiasi momento. Il refrigerante allo stesso tempo, bypassando la batteria, passa attraverso il ponticello.

Suggerimento: come visto nella foto, il bypass è installato direttamente davanti al radiatore. Tra il ponticello e la batteria, le valvole a sfera sono posizionate all'ingresso e all'uscita. Quindi, gli esperti raccomandano di installare una valvola aggiuntiva sul jumper stesso, quindi, l'efficienza dell'unità aumenterà.

Un altro dispositivo di regolazione è una guida di flusso per radiatori con attacco inferiore. Come è ben noto nella connessione inferiore, l'ingresso e l'uscita sono vicini o alle estremità opposte, ma di nuovo nella parte inferiore del radiatore.

Pertanto, il refrigerante si sposta lungo la linea di minor resistenza, di conseguenza, la parte superiore della batteria rimane quasi non coinvolta. La guida in questo caso è una piccola sezione di tubo che viene installata all'interno della batteria, viene messa in ingresso e dirige il flusso verso l'alto. In questo caso, l'efficienza dell'unità aumenta in modo significativo.

Contatori e distributori

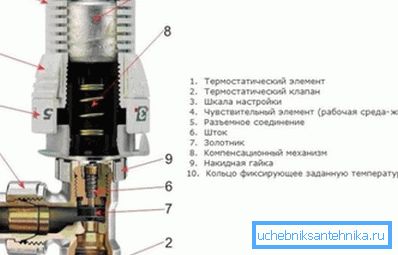

Il dispositivo più famoso in questo settore è un termostato del radiatore. Questa unità è una simbiosi di un sensore termico con una valvola ad ago. Viene installato direttamente all'ingresso della batteria, pertanto i proprietari hanno la possibilità di impostare una temperatura fissa su un particolare radiatore.

Per le reti locali nelle abitazioni private, il problema dell'installazione dei contatori di calore non è rilevante, poiché i proprietari stessi regolano il funzionamento della caldaia. Il distributore del contatore del radiatore per i grattacieli è comparso relativamente recentemente. Questo dispositivo è in grado di tenere conto della quantità di calore fornita ad ogni appartamento.

I residenti di grattacieli urbani sanno che non sempre le batterie nei loro appartamenti danno la giusta temperatura. Con l'avvento dello sportello del distributore, i reclami su tariffe esagerate hanno ricevuto conferma legale, quindi, nonostante l'alto costo, l'installazione di tali sistemi in grattacieli urbani si ripaga rapidamente.

Il video in questo articolo fornisce un algoritmo per l'installazione di alcuni tipi di radiatori.

conclusione

Certo, se stiamo parlando di appendere la batteria al muro o di installare le gambe, allora è abbastanza facile da fare da soli. Ma gli esperti, per esempio, non raccomandano di installare un contatore di radiatori con le proprie mani, anche se si conosce l'algoritmo di lavoro. Dal momento che tali apparecchiature richiedono un esame e sigillatura separati, che è la diocesi delle autorità competenti.
