Cosa sono i caminetti con il riscaldamento dell'acqua

Sia per grandi ville e cottage, sia per piccole case private su un terreno di campagna, è molto conveniente e vantaggioso utilizzare caminetti di riscaldamento con un circuito d'acqua. Oltre alla caldaia di riscaldamento, si ottiene anche un'aggiunta estetica al design degli interni della stanza.

È interessante notare che tali riscaldatori possono essere utilizzati in qualsiasi momento dell'anno, senza fare riferimento a un circuito comune: è sempre possibile riscaldarsi al focolare, se funziona in modalità autonoma, senza riscaldare il mezzo di riscaldamento. Di seguito condurremo una breve revisione di tali unità, informeremo sul metodo di installazione e, in aggiunta, vedremo un breve video su questo argomento.

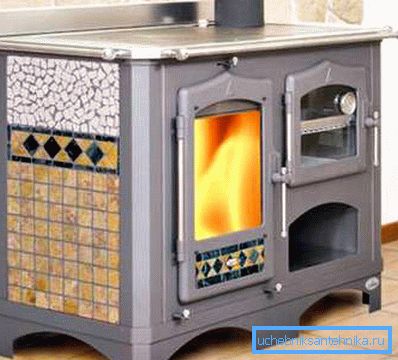

il camino

Nota. Nomi come caminetti con circuito d'acqua o con camicia d'acqua, termocamini - tutto questo si riferisce all'argomento di cui stiamo discutendo e ha lo stesso significato.

Principio del dispositivo

• Nel complesso, qualsiasi caminetto è una modifica della fornace e di ogni stufa o anche un artigiano che abbia familiarità con le fondamenta di mattoni e ha un disegno davanti ai suoi occhi può costruirlo con le proprie mani.. Dopotutto, questo progetto non è altro che un focolare di tipo aperto con un camino semplificato, ma se c'è una giacca d'acqua in cima, il focolaio è, ovviamente, di tipo chiuso.
• Se un focolaio di tipo aperto, il calore da esso entra immediatamente nella stanza, ma allo stesso tempo metà di questa energia vola semplicemente nel tubo nel vero senso dell'espressione. Pertanto, la presenza di un bollitore richiede una certa tenuta (porta del forno) e il massimo ritardo del calore prodotto all'interno della struttura. Se hai calcolato correttamente il progetto, la sua efficienza può arrivare fino all'85% e questo è già un indicatore di alcuni modelli di caldaie a combustibile solido, diesel, elettrico e per uso domestico.
• Ma nel caminetto, il bollitore dell'acqua non è del solito tipo, per la maggior parte è un insieme di tubi metallici interconnessi situati lungo le pareti e sul soffitto del focolare. E, naturalmente, sono nel mezzo di un doppio involucro metallico, cioè fuori dalla zona di azione di una fiamma aperta. In questo caso, legna da ardere, mattonelle, pallets, carbone e carbone possono essere utilizzati come combustibile.

Camicia d'acqua

Per installare un sistema di tipo tubolare nella progettazione, è necessario preparare un ingombro per questo. E, di regola, è realizzato in lamiera d'acciaio spessa 4-5 mm o in ghisa, solo qui lo spessore deve essere aumentato a 7-8 mm.

Dall'esterno, un tale corpo è coperto con vernice resistente al calore, o sono coperti con mattoni decorativi, ma, tuttavia, il rivestimento non sarà superfluo, anche se il metallo è coperto con una finitura decorativa.

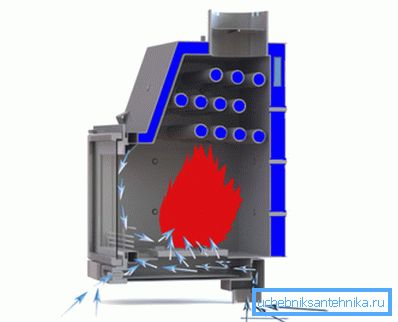

La giacca d'acqua può essere o dalle lamiere stesse o dal sistema di tubi interconnessi, come nella foto sopra. Ciò non avrà un effetto significativo sull'efficienza, ma la vita operativa di un sistema tubolare, chiuso dal metallo, sarà almeno il doppio rispetto a una diminuzione della probabilità di bruciatura della parete.

Dato che il metallo è un eccellente conduttore di calore, il fatto che i tubi siano recintati da una fiamma aperta da una partizione in acciaio o ghisa non influirà sul riscaldamento dell'acqua nel sistema. A meno che non si spenda una piccola parte dell'efficienza per il riscaldamento della partizione stessa.

Nota. L'aria calda è formata nell'involucro metallico e se viene portata in una stanza, avendo dotato di canali speciali per questo, i radiatori non saranno necessari nella stanza in cui verrà installato il camino.

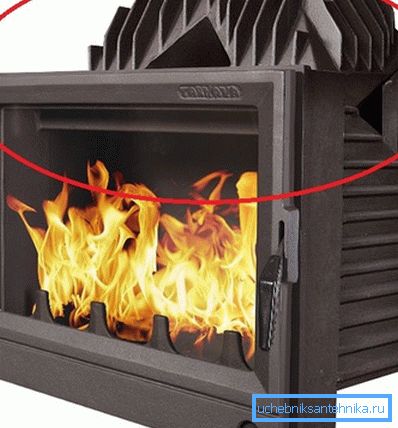

Caminetti a pirolisi

Nota. Prima di tutto, capiamo la terminologia e chiariamo per noi stessi che la pirolisi è la decomposizione termica della materia organica in molecole più leggere, cioè, in termini semplici, il fumo risultante dalla combustione di sostanze organiche è solo il prodotto del processo di pirolisi.

E ora vediamo cosa può dare la pirolisi nelle strutture di riscaldamento.

1. In primo luogo, il prodotto di pirolisi è una materia organica che non è stata ancora bruciata fino alla fine, quindi possono essere bruciati per ottenere ulteriore energia termica.
2. E in secondo luogo, il fumo è un calore secondario e invece di dirottarlo nel camino, è possibile utilizzare questa energia, aumentando così l'efficienza dell'intero riscaldatore.

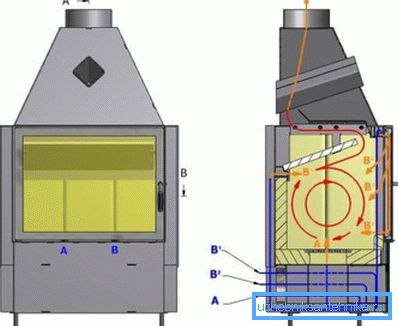

Prestare attenzione alla figura in alto - lì nella sezione si vede l'inserto del generatore di gas, più precisamente, ci sono due focolari:

• c'è una stanza con accesso limitato all'aria per la posa e la combustione di legna da ardere;
• e sulla parte superiore della fotocamera la combustione di prodotti di pirolisi (fumo).

Per l'accensione, l'aria entra nella camera inferiore attraverso un ashpit (A), entra anche nel vetro di soffiaggio (B1), ma il canale B2 è progettato per portare aria calda nella camera di pirolisi, dove il combustibile finale brucia.

Il vantaggio principale del camino a gas, ovviamente, è l'efficienza molto alta - a volte può raggiungere il 100 percento e questa non è finzione, ma realtà. L'aria viene fornita alla camera del generatore di gas dall'alto.

Ecco perché nelle caldaie a combustibile solido spesso il focolaio si trova nella parte superiore e la camera di postcombustione dal basso - questo semplifica enormemente il design. Al fine di preservare l'efficienza della legna da ardere bruciata, il focolare è necessariamente posato su mattoni refrattari, e solo allora decorato. Anche se è abbastanza possibile acquistare un mattone refrattario decorativo.

Alcuni campioni

Il metallo PL-190, realizzato in Polonia con lamiera d'acciaio di 4-6 mm (a seconda del luogo di costruzione) è un tipo angolare di caminetto con camicia d'acqua e apertura laterale della porta. Se i componenti principali sono realizzati in acciaio resistente al calore, i telai delle porte, i tappi e la griglia sono realizzati in ghisa. Il diametro del tubo del camino qui è di 180 mm e l'emissione di CO è dello 0,4%, ad una temperatura di uscita di C16? C.

La presa d'aria da questa struttura viene effettuata dal lato della strada, e il riscaldamento viene effettuato da legna, bricchette e pellet in modalità di combustione continua. La pressione di esercizio nel circuito idraulico con un volume di 32 L. L'istruzione prevede fino a 8 bar, la potenza nominale è di 8 W, l'efficienza è del 75%. L'unità è sufficiente per riscaldare un'area di 100 m2.

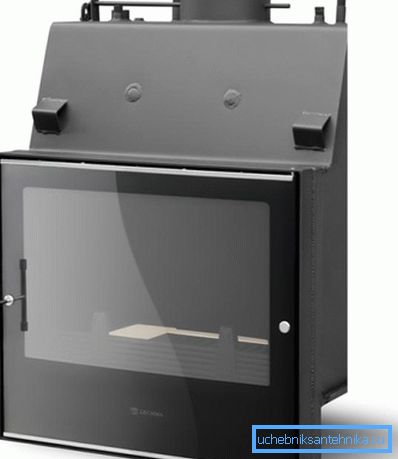

Il metallo PL-190, realizzato in Polonia da lamiera d'acciaio di 4-6 mm (a seconda del luogo di costruzione) è un tipo diretto di camino con camicia d'acqua e apertura laterale della porta. Se i componenti principali sono realizzati in acciaio resistente al calore, i telai delle porte, i tappi e la griglia sono realizzati in ghisa. Il diametro del camino qui è di 180 mm e l'emissione di CO è dello 0,4%, ad una temperatura di uscita di C16? C.

La presa d'aria da questa struttura viene effettuata dal lato della strada, e il riscaldamento viene effettuato da legna da ardere. Bricchette e pellet in modalità di combustione continua. La pressione di esercizio nel circuito idraulico con un volume di 31-64 l. L'istruzione prevede fino a 8 bar, potenza nominale 12, 15, 19 W, efficienza del 75%. L'unità è sufficiente per riscaldare un'area di 200 m2.

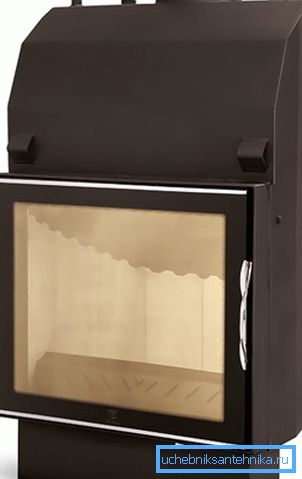

PL-210 ECO è molto simile nell'aspetto e nella produzione alle sue controparti, solo il principio della combustione del generatore di gas cambia radicalmente le sue prestazioni. Quindi, il diametro del camino è già 200 mm, l'emissione di CO è dello 0,11% e la temperatura media del gas di scarico è già 268? e un'efficienza del 78%. Certo, il suo prezzo è quasi il doppio, ma c'è un enorme risparmio di carburante.

conclusione

Installando un caminetto con riscaldamento ad acqua nella tua casa, non troverai solo una fonte di calore, ma un luogo accogliente in cui rilassarsi in una stagione fredda o addirittura fresca. Inoltre, non puoi solo acquistarlo, ma aggiungilo tu stesso usando i principi sopra menzionati. Buona fortuna!
