Dissipazione del calore dei radiatori: calcolo

Il compito di ogni radiatore è di riscaldare efficacemente la stanza. Pertanto, uno dei parametri più importanti di questi dispositivi è il trasferimento di calore, che determina quanto bene il radiatore si occuperà del compito. Di seguito considereremo quali fattori influenzano questo parametro, quale trasferimento di calore da diversi tipi di radiatori e come calcolarlo.

Cos'è il trasferimento di calore

Quindi, il trasferimento di calore è chiamato un indicatore che indica la quantità di calore che il dispositivo trasmette in un determinato periodo di tempo. Spesso questo parametro è anche chiamato potenza termica, potenza del radiatore o flusso di calore. È misurato in watt, abbreviato - watt.

Tuttavia, in alcune fonti questo parametro viene misurato in calorie all'ora - 1 W corrisponde a 859,8 cal / h. Tuttavia, una tale misurazione è rara.

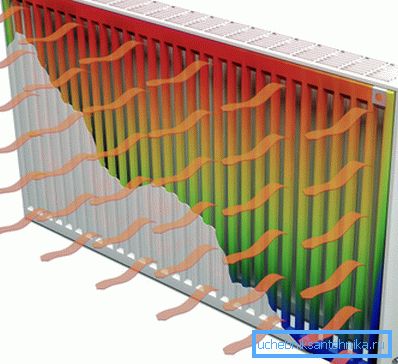

Va notato che il trasferimento di calore dalla batteria viene effettuato da tre processi:

• Scambio di calore;
• convezione;
• Per radiazione

Ogni batteria trasporta il calore in tutti e tre i modi, ma i diversi dispositivi di riscaldamento hanno un rapporto diverso. Infatti, i radiatori sono chiamati solo quei dispositivi in ​​cui almeno il 25 percento del calore è trasmesso per irraggiamento diretto. Tuttavia, questo termine ha ricevuto un significato più ampio, a seguito del quale viene utilizzato anche per gli apparecchi di convezione.

Calcolo del trasferimento di calore

Quando si organizza un sistema di riscaldamento con le proprie mani, il calcolo della potenza richiesta dei dispositivi merita attenzione. La scelta e la loro quantità dipendono da questo. Da un lato, ogni proprietario sta cercando di risparmiare denaro, quindi non ha senso acquistare batterie aggiuntive, ma d'altra parte, se non bastano, non sarà possibile mantenere una temperatura confortevole nella propria casa.

Esistono due metodi per calcolare la potenza termica di un radiatore necessario per riscaldare una stanza:

• Calcolo approssimativo, che si basa sul fatto che per 10 metri quadrati di una stanza che ha una finestra e un muro esterno, è richiesto un kilowatt di potenza. Se la stanza ha due pareti esterne, allora ha bisogno di 1,3 kW per riscaldarla.
• Il calcolo mediante la formula è un metodo più complicato, ma allo stesso tempo consente di ottenere un valore più accurato.

Di seguito è riportato uno sguardo dettagliato a ciascuno di questi metodi.

Calcolo approssimativo

Per calcolare i radiatori per il trasferimento del calore necessari per riscaldare la stanza, è necessario conoscere i seguenti parametri:

• Tipo di batteria;
• La sua dimensione;
• Parametri della stanza.

Di seguito una tabella dei radiatori a trasferimento di calore realizzati con materiali diversi:

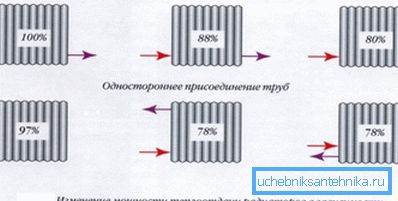

Fai attenzione! L'efficienza dei radiatori influisce sul modo in cui sono collegati. La più efficace è considerata una connessione unidirezionale, in cui il refrigerante viene alimentato dall'alto e il ritorno fluisce dal basso. Per i dispositivi con un numero elevato di sezioni, una connessione diagonale è più efficace.

Ad esempio, la stanza ha una superficie di 18 metri quadrati, e si prevede di installare batterie di ghisa al suo interno. Poiché la potenza termica del radiatore è di 160 W per sezione, nel nostro caso abbiamo bisogno di (18: 150) x100 = 11,25 ~ 12 sezioni.

Fai attenzione! In vendita puoi trovare pannelli in acciaio massiccio. Per calcolare la potenza richiesta, è necessaria una tabella di trasferimento del calore dai radiatori di riscaldamento in acciaio, che di solito sono forniti dai rispettivi produttori.

Calcolo tramite la formula

Per ottenere il valore desiderato, è necessario utilizzare la seguente formula: P = Sxhx41, dove:

• P è il valore desiderato.
• h - Altezza della stanza.
• S è la sua area.
• 41 - è un indicatore standard della potenza minima per metro cubo di volume.

Il valore ottenuto deve essere diviso per la potenza nominale della sezione per trovare il numero richiesto.

Suggerimento: Se, come risultato dei calcoli, si ottiene un numero frazionario, dovrebbe essere arrotondato verso l'alto, poiché la mancanza di potenza avrà un effetto molto maggiore sul comfort della stanza rispetto al suo eccesso.

Caratteristiche di dispositivi di diverso tipo

Come abbiamo scoperto, le caratteristiche di trasferimento di calore dei radiatori di riscaldamento dipendono in larga misura dai materiali di cui sono fabbricati.

Di seguito diamo uno sguardo più da vicino alle caratteristiche di trasferimento di calore di diversi tipi di batterie:

• Ghisa - differiscono per l'efficienza più bassa. Inoltre, questo parametro dipende dallo spazio interassiale. Ciò è dovuto alla sua grande corsa - da 120 a 160 watt. Lo scambio di calore si verifica principalmente a causa della radiazione diretta e solo il 20 percento proviene dalla convezione.

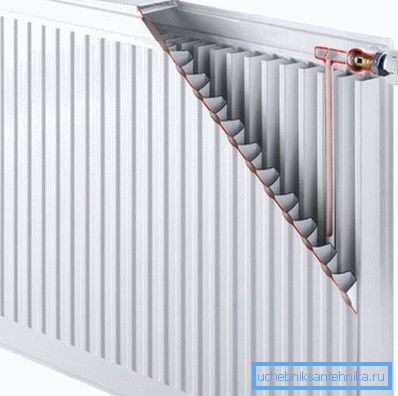

• pannello - il trasferimento di calore dei radiatori in acciaio non è molto più alto di quello della ghisa, tuttavia, per migliorare il trasferimento di calore, il design è costituito da diversi pannelli, tra i quali si trovano le alette. Pertanto, la percentuale di trasferimento di calore convettivo aumenta in modo significativo.
• alluminio - l'efficienza è significativamente superiore a quella dei due precedenti tipi di dispositivi, tuttavia, la portata di tali batterie è limitata. Il fatto è che non sono progettati per l'alta pressione, che è disponibile in sistemi centralizzati, e sono anche progettati per funzionare esclusivamente su un refrigerante purificato.

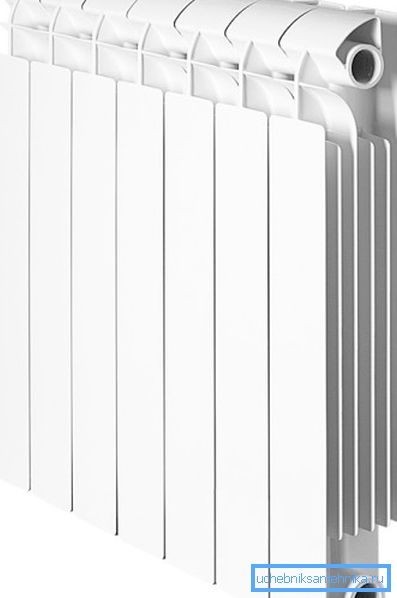

• bimetallico - in termini di efficienza, superano anche leggermente i dispositivi in ​​alluminio, e allo stesso tempo sono più durevoli, il che consente il loro utilizzo in sistemi centralizzati. Naturalmente, il prezzo di questi dispositivi è il più alto, ma a causa dell'alta potenza, è possibile installare i radiatori con meno sezioni che risparmiare un po '.

Fai attenzione! Affinché il radiatore funzioni a piena potenza, deve essere installato correttamente, senza inclinarsi e a una certa distanza dalla parete, come richiesto dalle istruzioni. Anche l'uso di penofol riflettente fissato al muro contribuirà ad aumentare l'efficienza.

Qui, forse, sono tutti i punti più importanti che dovresti sapere sul flusso di calore dei radiatori per poter calcolare correttamente il sistema di riscaldamento e non essere confusi con la loro scelta.

conclusione

La potenza termica dei radiatori è una delle loro caratteristiche più importanti. Pertanto, sulla sua base, viene eseguito il calcolo del sistema di riscaldamento di un'abitazione, senza il quale è impossibile garantire il suo confortevole riscaldamento in inverno.

Puoi leggere più informazioni utili sull'argomento sonoro dal video in questo articolo.
