Distribuzione del riscaldamento: come funziona tutto

Qual è la disposizione dei tubi di riscaldamento in un condominio? Qual è il cablaggio superiore del riscaldamento e come si differenzia dal fondo? Quali dimensioni del tubo vengono utilizzate? Cos'è un ascensore? Proviamo a rispondere a queste domande.

terminologia

Innanzitutto, per evitare confusione, definiamo i termini.

• Ascensore o nodo termico - il luogo in cui si concentra la gestione del sistema di riscaldamento e la fornitura di acqua calda della casa o di una sua parte.

Inoltre: l'unità di sollevamento porta la temperatura e la pressione del liquido di raffreddamento alle prestazioni ottimali per l'impianto di riscaldamento. Pertanto, la differenza tra i fili di alimentazione e di ritorno del percorso raggiunge 4 kgf / cm2; allo stesso tempo, una goccia di 0,2 kgf / cm2 è sufficiente per la circolazione dell'acqua attraverso le batterie.

• Ascensore per l'acqua - l'elemento principale del gruppo elevatore, la camera di miscelazione, in cui l'acqua più calda proveniente dall'alimentazione viene miscelata con l'acqua di ritorno che viene fatta ricircolare nella circolazione.
• soffocamento - tubo che collega il flusso e il ritorno nel gruppo dell'ascensore. Attraverso di esso, l'acqua più fredda della tubazione di ritorno entra in un ciclo di circolazione ripetuto.
• riempimento (il letto della plancia) è un tubo orizzontale che fornisce refrigerante dal gruppo dell'ascensore ai montanti.
• risers - sezioni verticali del sistema di riscaldamento che forniscono acqua direttamente ai dispositivi di riscaldamento.
• fornitura - tubi che collegano il montante alla batteria.

Quindi, che tipo di schemi elettrici per gli impianti di riscaldamento possono essere utilizzati nei condomini? Quali elementi includono?

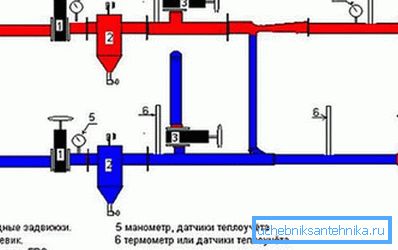

Hub dell'ascensore

Il set minimo di gentiluomo per l'unità di ascensore più semplice è costituito da:

1. Coppie di valvole di aspirazione - sul flusso e sul ritorno.
2. Sump sul campo e, raramente, sulla linea di ritorno.
3. In realtà ascensore con strozzatura e ugello.
4. Le valvole della casa, tagliano il sistema di riscaldamento della casa.
5. Coppie di scariche, che consentono di drenare completamente il sistema.
6. Valvole di controllo per la misurazione di pressione e temperatura.

Opzionalmente può essere presente:

1. Inserire acqua calda (uno o due per ogni linea). Nel secondo caso, per garantire una circolazione costante attraverso il circuito ACS, la flangia tra gli inserti su ciascuna linea è completata da una rondella di ritegno.

1. Tie-in per singoli consumatori (chioschi commerciali, negozi, ecc.). Qui si inserisce sulla flangia davanti alle valvole; la lavatrice limita il flusso dell'acqua attraverso un circuito separato.

riempimento

A seconda della loro posizione, ci sono due schemi per la distribuzione del riscaldamento.

inferiore

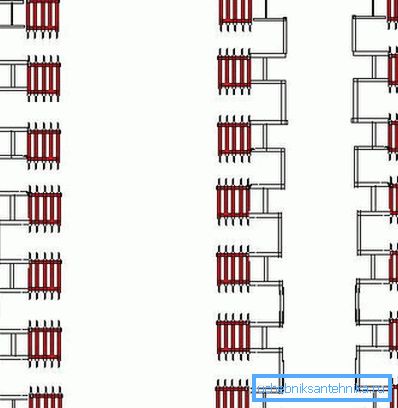

L'imbottigliamento inferiore, o il sistema di riscaldamento con un cablaggio inferiore, viene utilizzato nella maggior parte degli edifici moderni. Sia l'alimentazione che l'imbottigliamento inverso sono nel seminterrato. I montanti sono collegati in coppia con i ponticelli posizionati nell'appartamento al piano superiore o in soffitta; Nella parte superiore di ogni saltatore c'è una presa d'aria (la gru di Mayevsky).

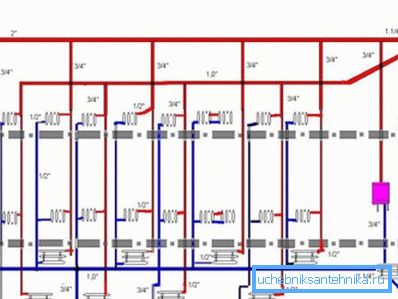

Ogni riser è un saltatore tra l'imbottigliamento. L'inevitabile squilibrio tra il più vicino al nodo dell'ascensore e le bretelle lontane da esso è compensato dalla differenza nella dimensione e nella pervietà dei tubi. Diamo i valori tipici del telecomando per il circuito di riscaldamento che serve l'ingresso al moderno edificio a dieci piani.

Quali sono i vantaggi del cablaggio inferiore dei tubi di riscaldamento?

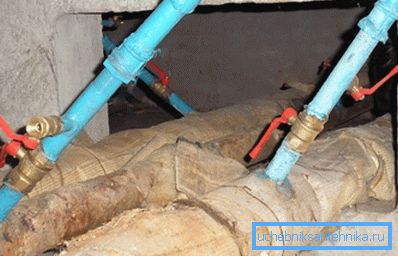

• Tutte le valvole sulle bretelle del vapore sono concentrate in un unico punto. Per disconnettere non è necessario salire in soffitta.

• Reimpostare il liquido di raffreddamento nel seminterrato tecnico durante le riparazioni non presenta problemi.

A proposito: le cantine sono spesso utilizzate come magazzini o locali di servizio dei negozi. In questo caso, sai, non devi parlare di alcun vantaggio: dovrai far cadere i riser attraverso il tubo nel sistema fognario.

Lo svantaggio principale del cablaggio inferiore dei sistemi di riscaldamento è la complessità del loro lancio dopo un reset. Per iniziare la circolazione attraverso tutti i riser, è necessario spurgare l'aria. Nel frattempo, non tutti i residenti degli appartamenti superiori sono in grado di farlo; Non dimenticare i locali vuoti.

top

Il riempimento superiore o il riscaldamento con la distribuzione superiore dell'alimentazione è abbastanza prevedibilmente diverso in quanto il filo di alimentazione è posto in soffitta. Il tubo di ritorno rimane nel seminterrato. Ogni riser è un elemento separato indipendente da altri riser.

In soffitta, oltre all'archiviazione dell'imbottigliamento, in questo caso sono:

1. Alzate di arresto dall'alimentazione della valvola.
2. Tappi per il loro scarico (più precisamente, per l'aspirazione di aria necessaria per asciugare completamente il gruppo di apparecchi di riscaldamento).

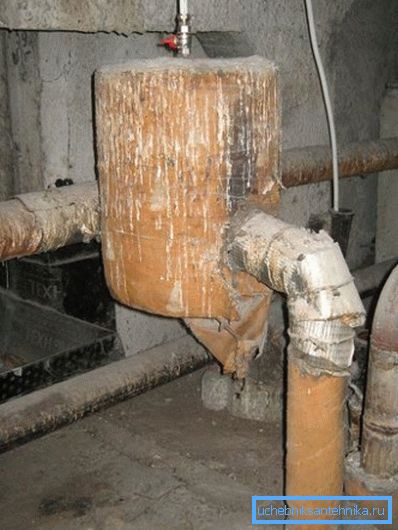

3. Serbatoio di espansione Nonostante il nome, non compensa un aumento del volume del liquido di raffreddamento durante il riscaldamento (il sistema non è autonomo, ma collegato alla rete di riscaldamento). Il serbatoio, situato nella parte superiore del distributore di erogazione, con una pendenza minima, serve per raccogliere l'aria, che viene rimossa da lì attraverso una valvola di scarico.

Tale disposizione del sistema di riscaldamento è stata massicciamente applicata fino agli anni '80.

Come appare sullo sfondo dell'imbottigliamento?

• Il problema principale qui è la complessità di resettare il lancio di un riser separato. Per scaricarlo completamente è necessario:

• Spegni la valvola in soffitta.
• Spegnere la valvola nel seminterrato e svitare il tappo.
• Svitare la spina nella soffitta.

È curioso: l'intero sistema di riscaldamento della casa con il cablaggio di alimentazione superiore viene resettato e inizia molto più facilmente, specialmente se il ripristino dal serbatoio di espansione del riscaldamento viene portato nel gruppo dell'ascensore. Ahimè: lo scarico di una casa è associato alla perdita di una grande quantità di refrigerante, il che è indesiderabile dal punto di vista del risparmio di energia termica.

• Il vantaggio principale del riempimento superiore è che il lancio è estremamente semplice e non dipende dai residenti della casa. Basta solo lentamente (per evitare un colpo d'ariete) aprire le valvole della casa sulle linee di mandata e di ritorno, dopodiché rimane solo per scaricare l'aria dal serbatoio di espansione.

risers

La disposizione del liquido di raffreddamento nei dispositivi di riscaldamento in una casa privata può essere orizzontale e verticale (in piedi). In condomini in siti diversi, questi schemi sono affiancati: se l'imbottigliamento è sempre cablaggio orizzontale, allora il montante è un cablaggio verticale.

Cosa è utile sapere sui riser di un condominio?

• Nessuno dei piani, tranne quello superiore della casa con l'imbottigliamento inferiore, non deve chiudere la coppia di montanti tra i radiatori. Se si inserisce il riscaldatore tra i montanti di alimentazione e di ritorno al quinto piano di un edificio di dieci piani, i residenti dei piani superiori si congelano: la circolazione sopra il raccordo si interromperà quasi.
• Nelle case di nuovi progetti, uno dei due riser viene spesso reso inattivo (cioè non si collega alle batterie). La disposizione dell'impianto di riscaldamento con montanti singoli consente di evitare i doppi montanti dal seminterrato, senza la partecipazione dei residenti. È sufficiente installare un dumper su una singola filettatura invece di uno stub e superarlo per scaricarlo: la camera di equilibrio volerà completamente sul fronte dell'acqua.

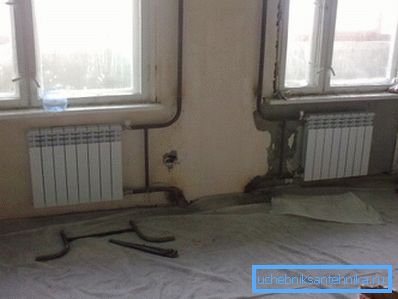

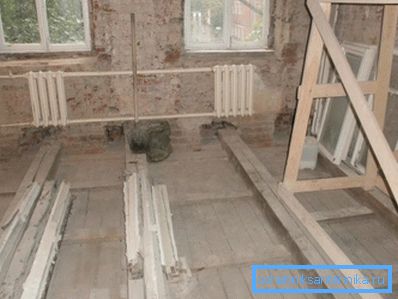

• In stalinka su un montante in parallelo, due radiatori sono spesso collegati senza cambiare il diametro. In questo caso, il montante stesso funge da ponticello tra i loro rivestimenti. questo

Il cablaggio dell'impianto di riscaldamento è abbastanza efficiente, ma solo con un diametro grande (DU25) dei tubi di alimentazione.

Conseguenza pratica: se si desidera sostituire il cablaggio interno con le proprie mani, utilizzare tubi per il riscaldamento dello stesso diametro o soffocare un ponticello. L'istruzione è collegata al fatto che con un diametro di 25 mm di nastro e rivestimenti con un passaggio condizionale di 15-20, le batterie saranno semplicemente fredde.

Cablaggio interno orizzontale

In molti nuovi edifici, si può imbattersi in uno schema relativamente esotico: sbocchi dai riser entrano nell'appartamento, che consente di diluire i riscaldatori per un layout arbitrario. Il diametro dei montanti e delle prese è scelto in modo che il contorno orizzontale nel tuo appartamento non imposti i parametri di riscaldamento negli appartamenti sopra o sotto.

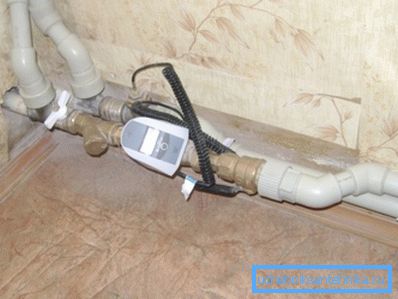

Oltre a un layout arbitrario, un circuito orizzontale con un ingresso e un'uscita consente di regolare la contabilità dell'energia termica. Con l'aumentare del costo del riscaldamento per metro quadrato, l'installazione dei contatori diventa sempre più rilevante.

Come rendere il layout del riscaldamento nel contorno orizzontale di un singolo appartamento?

Secondo l'umile opinione dell'autore, sarebbe più ragionevole adattare il layout di Leningrado o caserma a questa situazione.

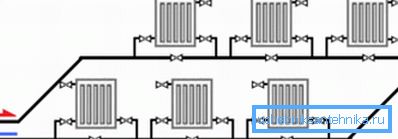

• Lungo il perimetro dell'appartamento, viene posato un anello ininterrotto delle dimensioni di DN25 Sotto le porte, è riscaldato in un massetto o gettato sotto un pavimento piatto.
• Dispositivi di riscaldamento tagliati parallelamente all'anello, senza romperlo. La dimensione dei tubi - DNU20. Schema di collegamento di un radiatore separato - inferiore o diagonale.
• Ogni radiatore è dotato di una presa d'aria in uno dei tappi superiori. Opzionalmente è possibile installare valvole a farfalla o testine termiche e valvole di intercettazione sulle linee di alimentazione.

conclusione

Speriamo che i nostri consigli siano utili per il lettore. Ulteriori informazioni su come il cablaggio del riscaldamento nell'appartamento può essere implementato saranno offerte dal video allegato. Buona fortuna!
