Facciamo una caldaia per il riscaldamento con le nostre mani

Certo, la costruzione di una caldaia con le sue mani è di interesse per molti proprietari di case private, perché è un modo efficace per risparmiare i propri soldi, oltre alla soddisfazione morale che una persona ottiene quando fa qualcosa da solo. E non è sempre possibile acquistare un'unità di fabbrica a causa del suo alto costo, perché i prezzi di tali prodotti non rientrano nelle retribuzioni del residente medio della Russia.

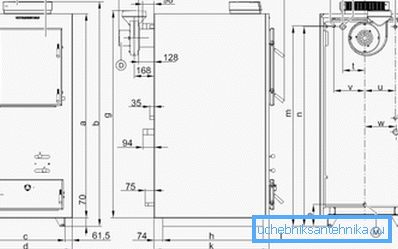

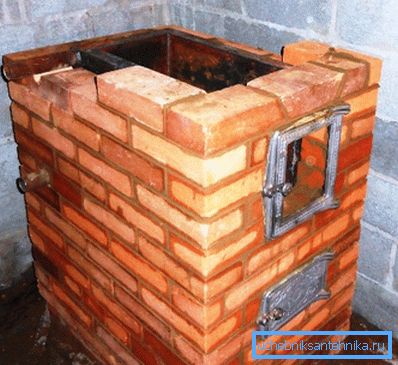

Vedremo ora come realizzare un riscaldatore di questo tipo con uno scambiatore di calore a mattoni e vedere il video clip allegato.

Facciamo tutto da soli

Panoramica generale

• In generale, la progettazione delle caldaie per il riscaldamento può essere molto diversa dalle loro controparti, perché non solo la potenza e il tipo di carburante dell'unità, ma anche le sue caratteristiche individuali sono prese in considerazione.
• Innanzitutto, riguarda la progettazione dello scambiatore di calore, che può essere costituito da tubi interconnessi, nonché tubi e contenitori in lamiera d'acciaio, ma allo stesso tempo svolgere la stessa funzione e con la stessa potenza.
• Naturalmente, per creare un tale nodo tu stesso, hai bisogno di esperienza e, dal momento che solo un saldatore esperto può cucinare una caldaia (scambiatore di calore), quindi, non avendo competenze professionali in questo settore, è meglio invitare uno specialista. Tieni presente che la giuntura è necessaria qui di altissima qualità, perché il serbatoio conterrà acqua che è in grado di filtrare nello spazio, la cui dimensione è inferiore a un micron.
• Se sai come lavorare con una smerigliatrice (smerigliatrice angolare), avere una caldaia per il riscaldamento davanti ai tuoi occhi, puoi preparare autonomamente parti dello scambiatore di calore e affidare il lavoro di saldatura a un professionista. Ma è molto importante osservare con precisione le dimensioni e le proporzioni, altrimenti il ​​lavoro di saldatura sarà semplicemente impossibile a causa dell'inconsistenza delle dimensioni.
• Anche qui avete bisogno delle capacità di un ceramista o di un muratore - dovete erigere mattoni e, secondo certe regole, poiché ogni disegno della caldaia di riscaldamento ha le sue caratteristiche a causa delle loro diverse dimensioni.

Nota. Vedremo diversi disegni che puoi fare indipendentemente o con l'aiuto di un saldatore professionista.

Opzione numero 1

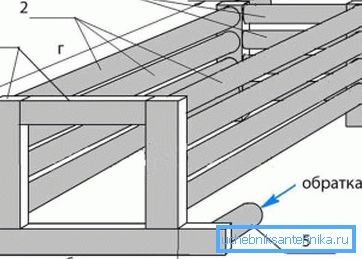

Nel profilo cavo da utilizzare per i rack verticali. Tagliare fori rotondi corrispondenti al diametro del tubo di accoppiamento - questo viene fatto mediante saldatura elettrica o un tagliafiamme. Questo viene eseguito da due lati e contemporaneamente, con ciascuno di essi, nel lato del profilo da 60 mm, tagliare quattro fori con un diametro di 50 mm e quattro da 40 mm ciascuno nel piano di 40 mm

Anche nella parte inferiore della struttura, viene tagliato un foro rotondo di 50 mm di diametro, dal fondo per il ritorno (acqua refrigerata) e dal foro opposto sul lato opposto dalla parte superiore per l'alimentazione del vettore di calore caldo.

Nota. Dopo la saldatura, in ogni caso, ci saranno dei cedimenti sulla superficie del metallo, ma tale lavoro dovrebbe essere il più chiaro e delicato possibile. Pertanto, rimuovere tutte le irregolarità nel piano con la smerigliatrice e le facce interne dei fori, se necessario, devono essere trattate con un file circolare o semicircolare.

Quando tutti gli spazi saranno ripristinati al loro stato originale, avrai bisogno di un piano orizzontalmente piatto - può anche essere uno scudo di legno, buttato fuori dalle tavole, solo che è necessario immergerlo in anticipo con acqua per proteggere dalle scintille.

L'istruzione raccomanda innanzitutto il montaggio (saldatura) delle pareti anteriore e posteriore e solo successivamente il montaggio degli altri elementi. Questi due pannelli sono installati in una posizione strettamente verticale l'uno di fronte all'altro e, a turno, tutti i tubi sono saldati, solo questo lavoro è fatto meglio con un assistente in modo che sia possibile fissare le parti ad angolo retto.

Quando il telaio è pronto, è possibile erogare estremità aperte su un profilo rettangolare e saldare i capezzoli di alimentazione e ritorno sopra discussi. Tutto - ora devi macinare le giunture con una smerigliatrice e controllare la struttura per la tenuta digitando acqua e lasciandola per 1-2 ore. In tal caso, se il lavoro non è interamente qualitativo, vedrai delle macchie scure sulle cuciture: queste sono fughe.

Opzione numero 2

Nota. Se è disponibile lamiera di acciaio resistente al calore con uno spessore di 3-5 mm, l'installazione della caldaia di riscaldamento, più precisamente, l'installazione dello scambiatore di calore stesso può essere notevolmente semplificata.

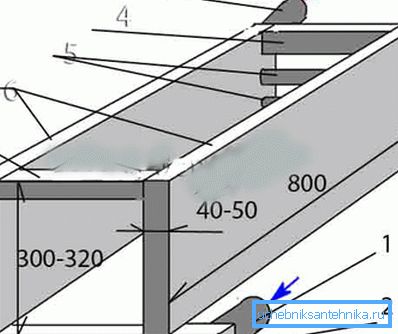

Questo progetto, infatti, non ha bisogno di commenti dettagliati, poiché l'intera struttura è composta quasi interamente da fogli (capacità) saldati tra loro, che comunicano tra loro attraverso profili tubolari.

E, naturalmente, dal lato anteriore e posteriore ci sono collegamenti per l'alimentazione e il ritorno del liquido di raffreddamento. Nonostante l'apparente semplicità del prodotto, il lavoro di saldatura deve essere nuovamente eseguito da un professionista, altrimenti si rischia di perdere le giunture.

Nota. Le dimensioni di questo disegno possono essere modificate in base alle dimensioni del forno. Ma allo stesso tempo, la sezione trasversale del profilo tubolare e lo spessore della lamiera d'acciaio devono rimanere invariati.

montaggio

Non ci concentreremo in dettaglio sulle regole e sui parametri della posa della stufa, poiché questo è un argomento piuttosto capiente e deve essere evidenziato in un articolo a parte - esamineremo le disposizioni generali.

Come accennato in precedenza, è possibile modificare le dimensioni del riscaldatore, ma in questo caso le dimensioni della stufa sono adatte per una casa di campagna o cottage, la cui superficie non supera i 90-100 metri² con sistema di riscaldamento standard (radiatori). Pertanto, è necessario considerare che in ciascuno dei dispositivi di riscaldamento non ci saranno più di 7-8 sezioni, il sistema sarà a due tubi e non ci sarà un secondo circuito (pavimento riscaldato).

Sicuramente, il forno deve essere basato su una fondazione in calcestruzzo, e tutti i parametri devono rispettare rigorosamente la verticale e l'orizzontale, cioè rispettando l'angolo di 90 °. Lo scambiatore di calore deve essere impostato in modo che la sua parte superiore sia inferiore al circuito di alimentazione, di almeno 10 mm, per evitare inceppamenti nel sistema.

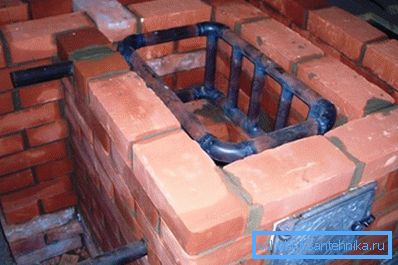

La posa delle pareti, che si sviluppano attorno allo scambiatore di calore, dovrebbe superare la sua altezza di almeno 20-30 mm (mezzo mattone) e la parte superiore dell'edificio è coperta da una stufa in ghisa da cucina in ghisa, molto comoda per le case estive e le case di campagna. Allo stesso tempo, la piastra in ghisa dovrebbe essere un elemento facilmente rimovibile (come un coperchio) per consentire l'accesso per la pulizia preventiva della fuliggine, aumentando notevolmente l'efficienza dell'unità.

Costruzione verticale

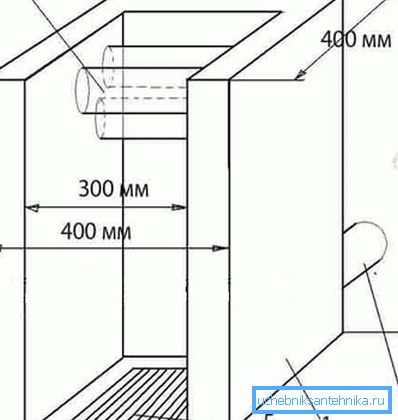

Se il dispositivo della caldaia di riscaldamento è progettato solo per il circuito di riscaldamento, è possibile utilizzare un design verticale stretto, dove ci sarà un piano di cottura con un piano di cottura in cima, o non esisterà affatto. Per tale struttura viene utilizzato lo stesso scambiatore di calore, descritto nell'opzione n. 2, solo le sue dimensioni devono essere adattate alle dimensioni del forno.

Opzione economica

Questa opzione implica che la caldaia di riscaldamento si trovi nel seminterrato o al piano terra - questo consente di osservare la differenza tra il fondo della caldaia e il taglio superiore del camino, che deve essere di almeno 7 m!

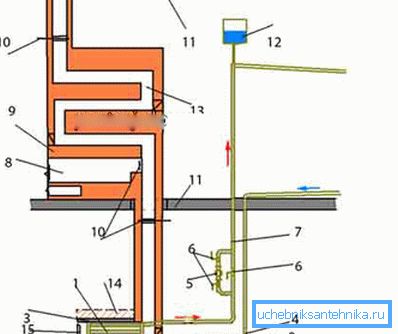

Prestare attenzione al disegno - sul camino della caldaia (sopra) c'è una stufa o uno schermo riscaldante, mentre la caldaia deve essere appena sotto la stufa o scudo. La linea di fondo è che il camino della caldaia passa attraverso il sistema di tiraggio del forno. All'uscita del focolare della caldaia, viene installata una valvola, che viene chiusa durante l'uso della caldaia e aperta durante il funzionamento del forno.

conclusione

Abbiamo prestato attenzione solo alle disposizioni generali, come realizzare una caldaia per il riscaldamento con le nostre mani, e anche in questo caso, queste sono solo alcune delle opzioni più richieste. In effetti, ci sono molti schemi e metodi diversi, e ognuno di essi merita di essere considerato in un articolo separato.
