Ad oggi, ci sono molte opzioni per il riscaldamento di case di campagna, in particolare, l'uso di una stufa con una caldaia è un'opzione popolare. Questo dispositivo combina i vantaggi della caldaia e del riscaldamento della stufa. Di seguito esaminiamo il dispositivo del forno con la caldaia, oltre ad analizzare i semplici schemi di tale riscaldamento, che possono essere implementati in modo indipendente.

Perché usare una stufa con una caldaia

Il riscaldamento della stufa è abbastanza economico e molto popolare negli insediamenti dove non c'è il gas.

Tuttavia, ha un grave inconveniente: le camere sono riscaldate in modo non uniforme, causando i seguenti problemi:

• Le sale remote possono rimanere fredde se non sono ulteriormente riscaldate da riscaldatori elettrici, il che richiede costi finanziari aggiuntivi..
• Poiché non vi è alcuna barriera termica, creata dai radiatori, i finestrini si appannano costantemente e si coprono persino di brina..

Per risolvere questo problema, non è necessario acquistare una caldaia di riscaldamento. Si può semplicemente dotare il forno esistente di uno scambiatore di calore, dal quale eseguire il layout delle stanze. Tutto questo può essere fatto anche con le tue mani, senza l'aiuto di specialisti.

Installazione del sistema di riscaldamento

Installazione dello scambiatore di calore

È possibile installare uno scambiatore di calore in qualsiasi tipo di forno, ad esempio, può essere un riscaldamento, un progetto di cottura, solo il riscaldamento o persino un caminetto. La cosa principale è realizzare uno scambiatore di calore di dimensioni adeguate in modo che si adatti al forno o che si trovi dietro il forno, il che è più preferibile.

Inoltre, lo scambiatore di calore deve soddisfare i seguenti requisiti:

• Tra l'input e l'output dovrebbe essere la massima differenza di livello.
• La superficie della bobina dovrebbe essere il più grande possibile.
• Il design non dovrebbe interferire con il caricamento di carburante o impedire la combustione.

Per rendere la bobina migliore di acciaio inossidabile resistente al calore. In questo caso, la vita utile del prodotto sarà molto più alta. Il materiale migliore per questi scopi è un tubo senza pareti con pareti spesse.

Suggerimento: Come scambiatore di calore, è possibile utilizzare una batteria convenzionale in ghisa. L'unica cosa che devi pre-risciacquare e pulire.

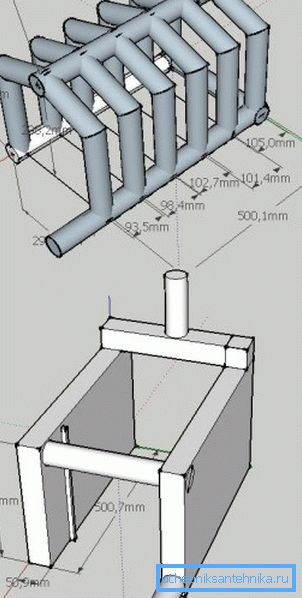

Lo scambiatore di calore può essere realizzato indipendentemente, se si ha esperienza con la saldatrice, o ordinarlo dal saldatore. La cosa principale è fare correttamente il disegno, indicando tutte le dimensioni in millimetri.

Si tenga presente che la potenza della caldaia dipenderà dalle dimensioni della bobina. Inoltre, è necessario prevedere una distanza di almeno 5-6 mm tra le pareti del forno e la bobina, progettata per l'espansione termica del dispositivo.

Suggerimento: Se una fornace per mattoni è costruita da zero, allora è desiderabile darle un disegno tale che i prodotti della combustione cadano nel camino con la temperatura più bassa possibile. Dopotutto, più danno il calore all'interno del forno, maggiore è la sua efficienza. Disegnare un progetto è meglio lasciarlo a professionisti con esperienza.

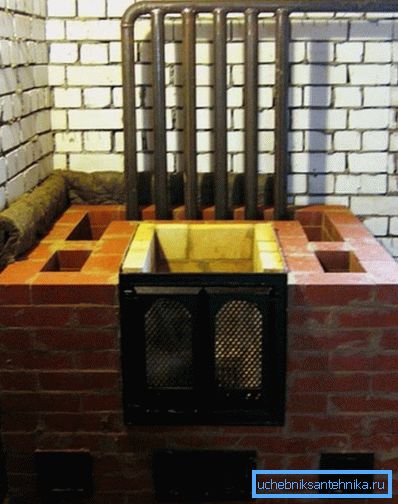

Quando si installa la bobina nel forno finito, dovrà essere parzialmente smontato. Questo dovrebbe essere fatto con attenzione, in modo che in seguito non ci siano problemi durante il montaggio.

disposizione

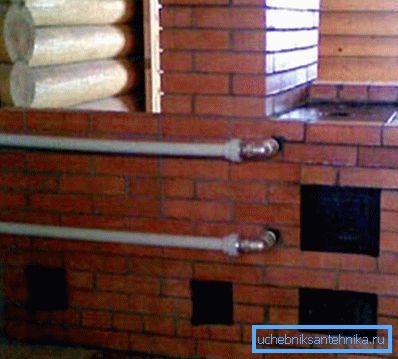

Dopo che la stufa a combustibile solido è dotata di una serpentina, diventerà una normale caldaia. Pertanto, tutte le ulteriori azioni sulla disposizione del riscaldamento non hanno alcuna caratteristica. Questo include l'instradamento dei tubi più comune, che, a seconda delle caratteristiche della stanza, può essere di due tipi:

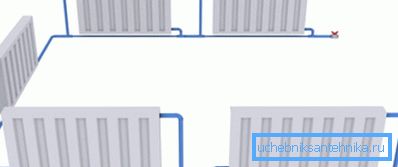

Lo schema monotubo dell'impianto di riscaldamento è il seguente:

• Il circuito collegato alla stufa con una caldaia per acqua calda sale verticalmente verso l'alto. Allo stesso tempo, un serbatoio di espansione è installato nel punto più alto. In questo modo, si forma il collettore superiore. In caso di circolazione forzata del liquido di raffreddamento, il collettore superiore non è installato.
• Dal circuito del serbatoio di espansione si scende e si aggira il perimetro attorno alla stanza. Allo stesso tempo per esso i radiatori di riscaldamento sono costantemente collegati. Inoltre, ogni radiatore deve avere un bypass, che consentirà di regolare il riscaldamento delle batterie.

Fai attenzione! Per garantire il movimento naturale dell'acqua, è necessario fornire una costante distorsione nel sistema.

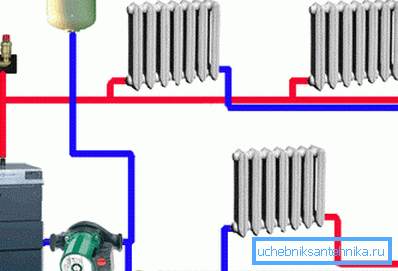

I layout dei tubi gemelli sono un po 'più complicati.

Di norma, lo schema è il seguente:

• Una pompa di circolazione è collegata alla caldaia.
• Successivamente, il raccordo a T è collegato alla pompa, con la quale viene eseguito il cablaggio al serbatoio di espansione e al resto del sistema.
• Il tubo di alimentazione circonda l'intera casa e termina all'ultimo radiatore. In questo caso, collega solo le prese di tutti i radiatori.
• Un tubo deviatore proviene dal primo nel circuito del radiatore al quale sono collegate le connessioni di uscita di tutte le batterie.
• Il punto finale del tubo di scarico è l'ingresso della bobina.

In tale schema, può essere coinvolto un collettore, che consentirà di eseguire più cablaggi paralleli, che possono essere richiesti in una grande casa. Va tenuto presente che il prezzo di tale schema è il più alto, quindi non ha senso montarlo per stanze piccole.

Qui, infatti, le istruzioni per l'installazione complete per il riscaldamento dell'acqua in presenza di un forno a combustibile solido convenzionale in casa.

conclusione

Una stufa con un bollitore per l'acqua può salvare e semplificare in modo significativo la disposizione del riscaldamento dell'acqua calda in casa. La cosa più importante è realizzare e installare una bobina nella fornace. Il resto del lavoro, come già menzionato sopra, differisce poco dall'installazione di un sistema di riscaldamento con una caldaia convenzionale.

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
