Grafico della temperatura del sistema di riscaldamento:

Quali leggi sono soggette a cambiamenti nella temperatura del liquido di raffreddamento negli impianti di riscaldamento centrale? Che cos'è - il programma di temperature dell'impianto di riscaldamento 95-70? Come portare i parametri di riscaldamento in linea con il programma? Proviamo a rispondere a queste domande.

Cos'è?

Iniziamo con un paio di tesi astratte.

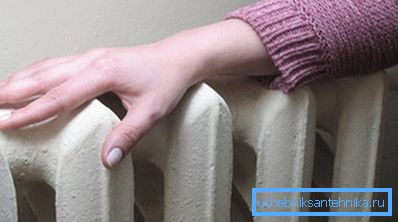

• Con il cambiamento delle condizioni meteorologiche, la perdita di calore di qualsiasi edificio cambia dopo di loro.. Nel congelamento al fine di mantenere una temperatura costante nell'appartamento, è necessaria molta più energia termica rispetto alla stagione calda.

Specificare: il costo del calore è determinato non dal valore assoluto della temperatura dell'aria sulla strada, ma dal delta tra la strada e l'interno. Quindi, a + 25C nell'appartamento e -20 nel cortile, i costi di riscaldamento saranno esattamente gli stessi di +18 e -27, rispettivamente.

• Anche il flusso di calore dal riscaldatore a una temperatura costante del refrigerante sarà costante. Una diminuzione della temperatura ambiente aumenterà leggermente (di nuovo, aumentando il delta tra il mezzo di riscaldamento e l'aria nella stanza); Tuttavia, questo aumento sarà categoricamente insufficiente per compensare l'aumento della perdita di calore attraverso l'involucro dell'edificio. Solo perché la soglia inferiore di temperatura dell'appartamento è limitata dall'attuale SNiP a 18-22 gradi.

La soluzione ovvia al problema di aumentare le perdite è aumentare la temperatura del liquido di raffreddamento.

Ovviamente, la sua crescita dovrebbe essere proporzionale alla diminuzione della temperatura esterna: più freddo è fuori dalla finestra, maggiore sarà la perdita di calore che dovrà essere compensata. Il che, in effetti, ci porta all'idea di creare una tabella specifica per la corrispondenza di entrambi i valori.

Quindi, il grafico della temperatura del sistema di riscaldamento è una descrizione della dipendenza della temperatura delle condutture di alimentazione e di ritorno sul tempo esterno corrente.

Come sono sistemate le cose

Esistono due diversi tipi di grafici:

1. Per reti di calore.
2. Per il sistema di riscaldamento in-house.

Per chiarire la differenza tra questi concetti, è probabilmente opportuno iniziare con una breve panoramica sul funzionamento del riscaldamento centrale.

CHP - reti di calore

La funzione di questo pacchetto è di riscaldare il refrigerante e consegnarlo all'utente finale. La lunghezza della rete di riscaldamento viene solitamente misurata in chilometri, la superficie totale - in migliaia e migliaia di metri quadrati. Nonostante le misure per l'isolamento termico dei tubi, la perdita di calore è inevitabile: avendo passato la strada dal CHP o dal locale caldaie al confine della casa, l'acqua di processo avrà il tempo di raffreddarsi parzialmente.

Di qui la conclusione: per raggiungere il consumatore, mantenendo una temperatura accettabile, l'alimentazione della conduttura di riscaldamento all'uscita dall'impianto di cogenerazione dovrebbe essere la più calda possibile. Il fattore limitante è il punto di ebollizione; tuttavia, con crescente pressione, si sposta verso temperature più elevate:

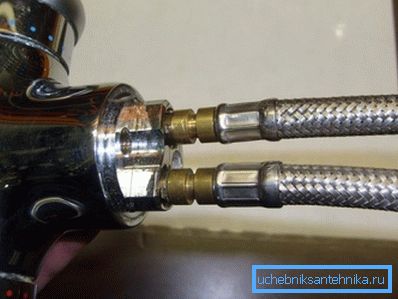

La pressione tipica nel tubo di alimentazione della conduttura di riscaldamento è di 7-8 atmosfere. Tale valore, anche tenendo conto delle perdite di carico durante il trasporto, consente di avviare l'impianto di riscaldamento in abitazioni fino a 16 piani senza pompe aggiuntive. Tuttavia, è sicuro per autostrade, riser e collegamenti, miscelatori di tubi flessibili e altri elementi di sistemi di riscaldamento e acqua calda.

Con un certo margine, si assume che il limite superiore della temperatura di flusso sia 150 gradi. I grafici di temperatura più tipici del riscaldamento per la rete di riscaldamento si trovano nell'intervallo 150/70 - 105/70 (temperatura del percorso e del ritorno).

casa

Ci sono una serie di fattori limitanti aggiuntivi nel sistema di riscaldamento della casa.

• La temperatura massima del trasportatore di calore in esso non può superare 95 С per due tubi e 105 С per l'impianto di riscaldamento monotubo dell'edificio.

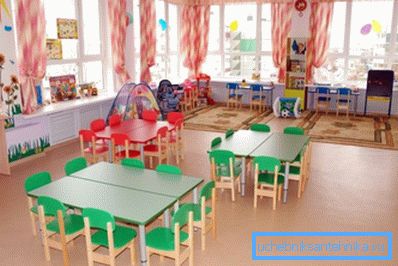

A proposito: nelle istituzioni scolastiche prescolastiche la restrizione è molto più severa - 37 C. Il prezzo per ridurre la temperatura di alimentazione è un aumento del numero di sezioni del radiatore: nelle regioni settentrionali del paese, le sedi dei gruppi nelle scuole materne sono letteralmente cintate da loro.

• Le temperature delta tra i condotti di alimentazione e di ritorno per ovvi motivi dovrebbero essere il più possibile ridotte. - altrimenti la temperatura delle batterie nell'edificio varierà notevolmente. Ciò implica una rapida circolazione del liquido di raffreddamento. Tuttavia, una circolazione troppo rapida attraverso il sistema di riscaldamento della casa porterà al fatto che l'acqua di ritorno ritorni all'autostrada con calore eccessivo, il che è inaccettabile a causa di una serie di limitazioni tecniche nel funzionamento a CHP.

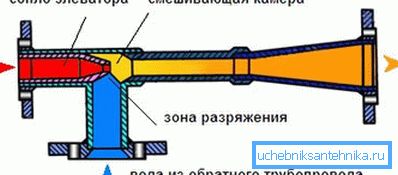

Il problema è risolto installando uno o più nodi di ascensore in ogni casa, in cui una linea di ritorno viene miscelata con un flusso di acqua dal tubo di alimentazione. La miscela risultante, infatti, assicura la rapida circolazione di un grande volume di refrigerante senza surriscaldare il percorso della tubazione di ritorno.

Per le reti interne, viene impostato un programma di temperature separato in base allo schema operativo dell'elevatore. Per i circuiti a due tubi, un programma di temperature tipico per il riscaldamento è 95-70, per un tubo (che, tuttavia, è una rarità nei condomini) - 105-70.

Zone climatiche

Il principale fattore che determina l'algoritmo di pianificazione è la temperatura invernale stimata. La tabella della temperatura del liquido di raffreddamento deve essere compilata in modo tale che i valori massimi (95/70 e 105/70) al picco del gelo forniscano la temperatura SNiP corrispondente nei locali residenziali.

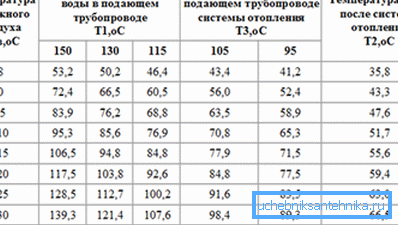

Facciamo un esempio del programma intra-casa per le seguenti condizioni:

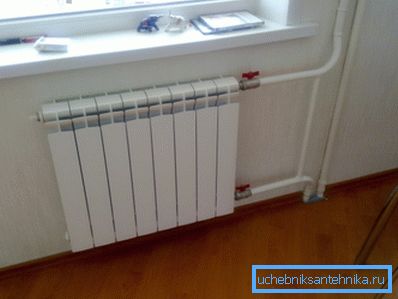

• Dispositivi di riscaldamento - radiatori con flusso di refrigerante dal basso verso l'alto.
• Riscaldamento - a due tubi, con tubazioni verticali.

• La temperatura di progetto dell'aria esterna è -15 C.

Nuance: quando si determinano i parametri del percorso e il sistema di riscaldamento interno, viene presa la temperatura media giornaliera. Se di notte sarà -15, e durante il giorno -5, -10C appare come temperatura esterna.

E qui ci sono alcuni valori delle temperature invernali stimati per le città russe.

registrazione

Se la gestione del CHP e delle reti di calore è responsabile dei parametri del percorso, la responsabilità per i parametri della rete domestica viene assegnata ai residenti. Una situazione molto tipica è quando le lamentele dei residenti sul freddo negli appartamenti, le misurazioni mostrano deviazioni dal programma al ribasso. Un po 'meno spesso accade che le misurazioni nei pozzi dei motori di calore mostrano una temperatura di ritorno elevata dalla casa.

Come portare i parametri di riscaldamento secondo il programma con le proprie mani?

Foratura dell'ugello

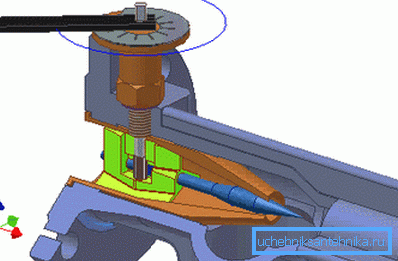

Quando la temperatura della miscela e la temperatura di ritorno sono troppo basse, la soluzione ovvia è aumentare il diametro dell'ugello dell'elevatore. Come è fatto?

Istruzioni - al servizio del lettore.

1. Sovrapporre tutte le valvole o le valvole nel gruppo dell'ascensore (ingresso, casa e acqua calda).
2. L'ascensore è stato smantellato.
3. L'ugello viene rimosso e alesato di 0,5-1 mm.
4. L'ascensore è assemblato e avviato con un'emorragia nell'ordine inverso.

Suggerimento: invece di guarnizioni di paronitovye sulle flange può essere messo in gomma, tagliata alla dimensione della flangia della camera dell'auto.

Soffocamento di soffocamento

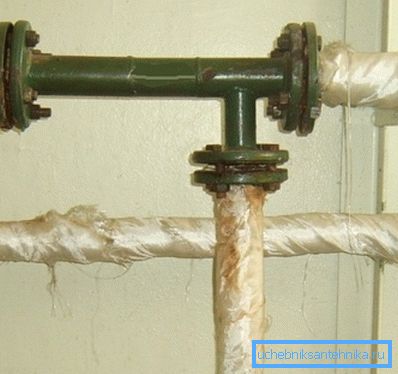

In una situazione critica (forte freddo e appartamenti gelati) l'ugello può essere completamente rimosso. In modo che l'aspiratore non diventi un ponte, è bloccato da una frittata di lamiera d'acciaio con uno spessore di almeno un millimetro.

Attenzione: questa è una misura di emergenza che viene utilizzata in casi estremi, poiché in questo caso la temperatura dei radiatori in casa può raggiungere 120-130 gradi.

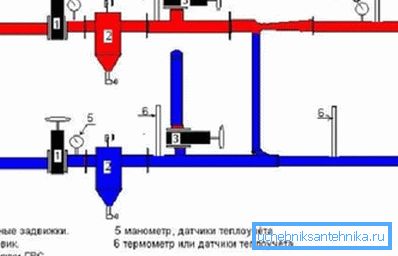

Regolazione differenziale

A temperature elevate come misura temporanea fino alla fine della stagione di riscaldamento, si pratica per regolare il differenziale sull'ascensore con una valvola.

1. L'acqua calda sanitaria passa alla linea di alimentazione.
2. Un manometro è installato sul tubo di ritorno.
3. La valvola di ingresso sulla tubazione di ritorno si chiude completamente e poi si apre gradualmente con il controllo della pressione sul manometro. Se copri solo la valvola, il prelievo delle guance sull'asta può fermarsi e scongelare il contorno. La caduta viene ridotta aumentando la pressione al flusso di ritorno di 0,2 atmosfere al giorno con il controllo della temperatura giornaliero.

conclusione

Ricordiamo ancora una volta: le ultime due raccomandazioni possono essere applicate solo in situazioni critiche come misure temporanee. Come sempre, il video allegato all'articolo fornirà al lettore informazioni aggiuntive sul soggetto. Buona fortuna!
